Modbus_Thyssenkrupp_Elevator_ASCII(蒂森克诺伯电梯ASCII)

蒂森克诺伯电梯ASCII

新建驱动

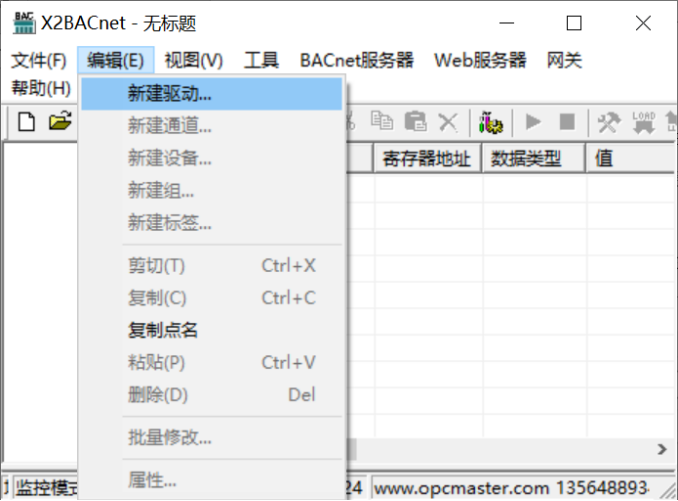

在上位机配置界面菜单栏选择“新建驱动”选项,如下图所示:
选择新建驱动

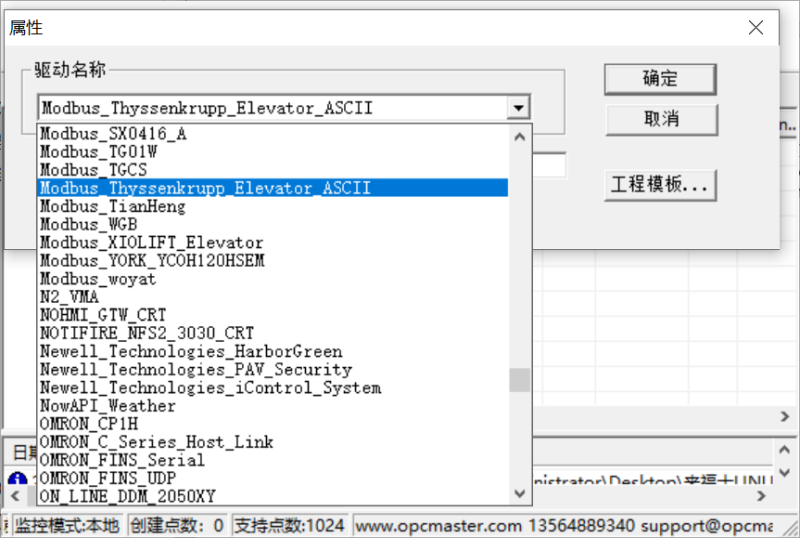

在弹出来的窗口中选择“Modbus_Thyssenkrupp_Elevator_ASCII”,如下图:
选择驱动

新建通道

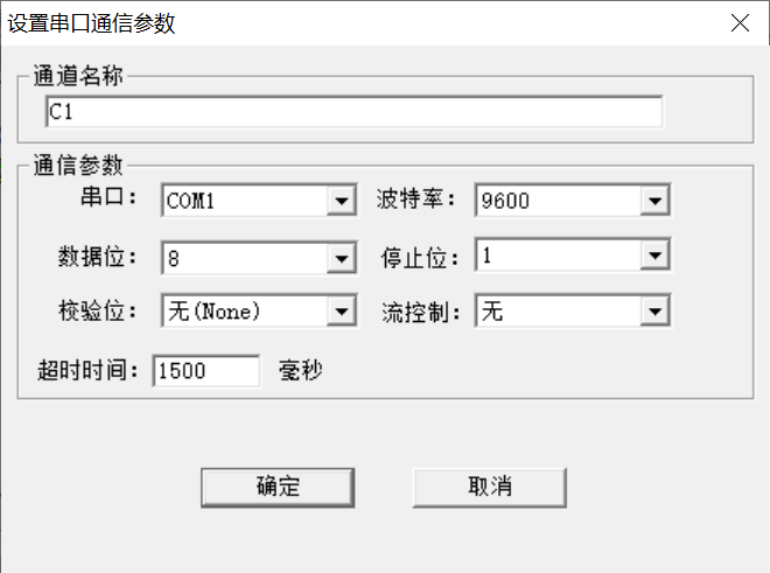

添加好驱动后,选择新建通道,Modbus_Thyssenkrupp_Elevator_ASCII(蒂森克诺伯电梯ASCII)通讯协议,主要以串口通信方式通讯,默认通道为串口1,默认通讯参数:9600bps,8,无校验位,1个停止位,默认超时时间1500毫秒,在配置时,如果设备响应比较慢,超时时间尽量设置长一点,如下图。注意超时时间是指主站请求帧的等待超时时间。
通道参数设置

新建设备

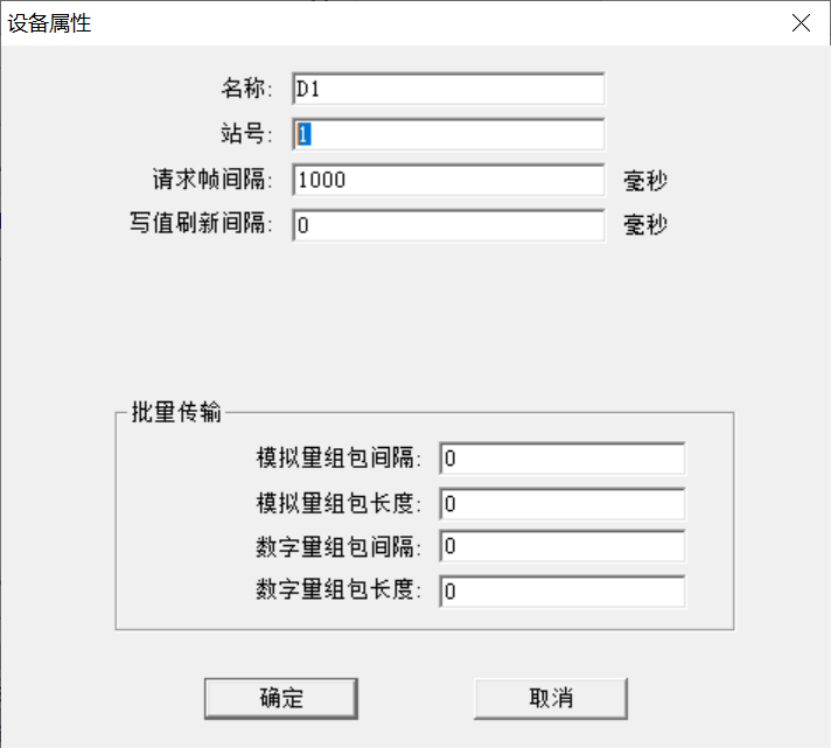

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性,设备默认站号为1,其他参数默认,请求帧间隔为1000毫秒,将组包参数设置为0即可,如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

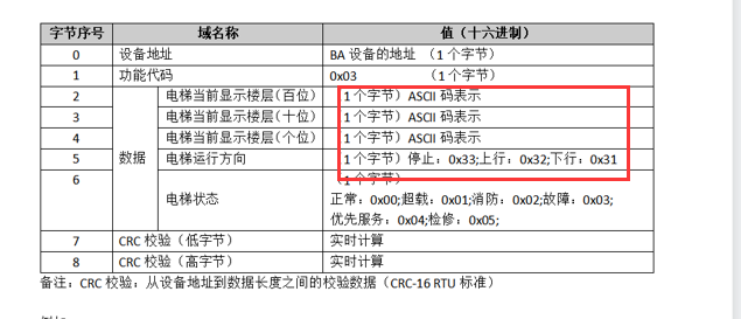

此协议对电梯楼层进行了特殊处理。可直接显示当前楼层值。
设备参数设置

新建标签

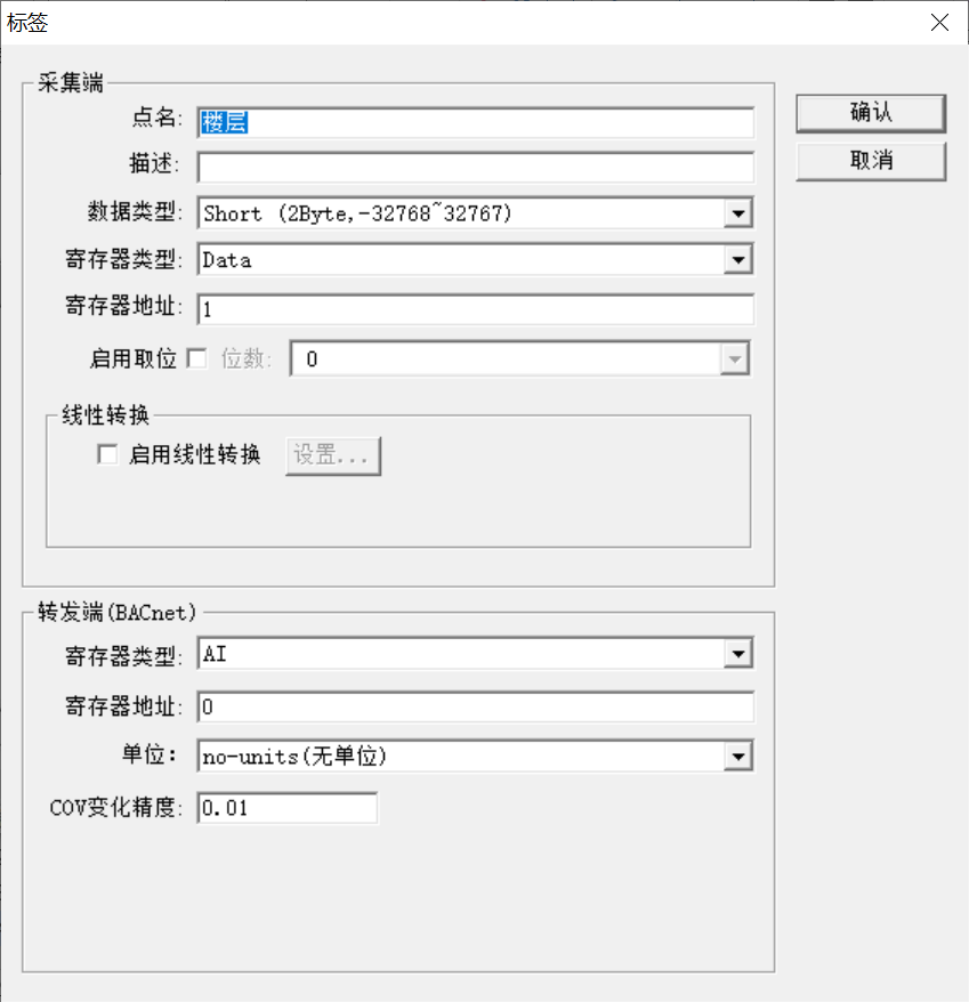

设备建立好后,选择新建标签(点),在建立点位的时候,采集端寄存器类型Data,寄存器地址由1~3组成,十进制表示,如下图:
标签参数设置

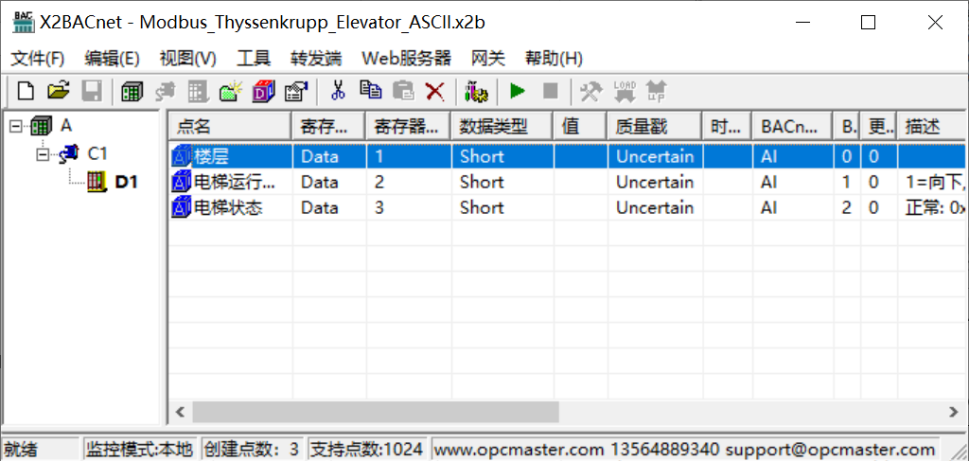

注意: 以上Tag属性中,转发端BACnet从站寄存器基地址可以从0开始分配。标签建立完成后如下图:
添加标签完成
监控点表信息如表所示:
数据类型寄存器地址访问权限数据描述
Short1只读楼层
Short2只读电梯运行方向1=向下,2=向上,3=停止
Short3只读电梯状态正常: 0x00;超载: 0x01;消防: 0x02;故障: 0x03;优先服务:0x04;检修:0x05;
