新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项,如下图:

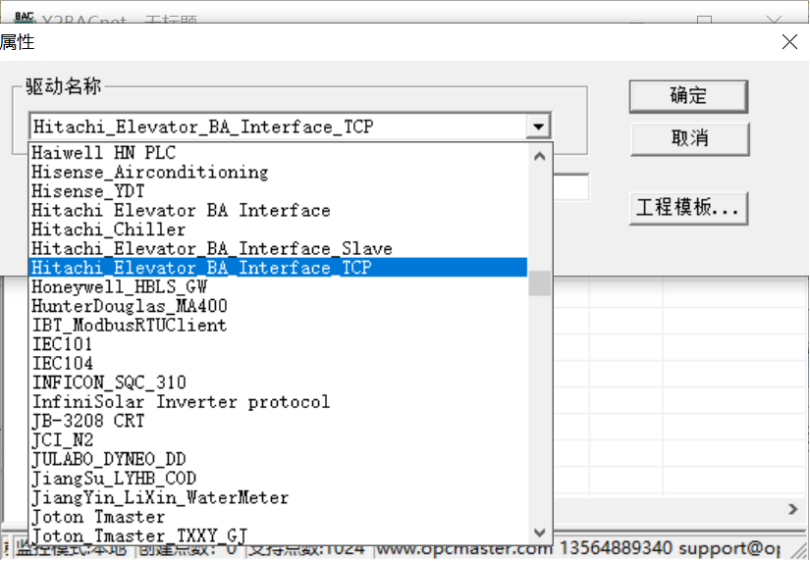

在弹出来的窗口中选择“Hitachi_Elevator_BA_Interface_TCP”,如下图:
新建通道

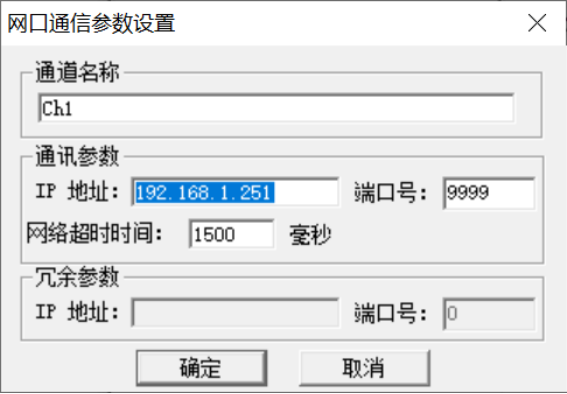

添加好驱动后,选择新建通道,Hitachi_Elevator_BA_Interface_TCP(日立电梯串口服务器TCP接口),以网口方式通信,IP地址为串口服务器地址,端口号为串口服务器端口号。默认超时时间为1500ms,在配置时,如果设备响应比较慢,超时时间尽量设置长一点,如下图:
新建设备
通道建立好后,选择新建设备,在弹出来的对话框中设置设备相关属性,设备默认站号为1,请求帧间隔默认为1000毫秒,若设备响应慢,可以将请求帧设置长一点。设备号对应电梯号。组包参数设置为0即可,如下图。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。
新建标签
在建立点位的时候,每个设备下的寄存器类型都是Data(数据分析05=101,表示下行,运行中;06=110,表示上行,运行中),有效的寄存器地址为1~6,分别对应楼层信息(范围1~64)、电梯运行状态1、电梯运行状态2、电梯运行状态3、电梯运行状态4、电梯运行状态5,每个电梯运行状态详细信息分别如表所示。
1) 电梯运行状态详细信息1如表所示。
位 | 内容 | 说明 |
0 | 下行 | 为1表示下行 |
1 | 上行 | 为1表示上行 |
2 | 运行中 | 为1表示电梯运行中 |
3 | 检修 | 为1表示检修中 |
4 | 电梯故障 | 为0表示电梯故障 |
5 | 泊梯 | 为1表示电梯泊梯 |
6 | 消防专用 | 为1表示电梯消防专用 |
7 | 消防返回 | 为1表示电梯消防返回 |
电梯运行状态1
2) 电梯运行状态详细信息2如表所示。
位 | 内容 | 说明 |
0 | 并联正常 | 为1表示电梯并联正常 |
1 | 群管理正常 | 为1表示群管理正常 |
2 | 电源正常 | 为1表示电梯电源正常 |
3 | 轿门门锁 | 为1表示轿门关闭 |
4 | 自发电 | 为1表示电梯自发电运行 |
5 | 电梯到达 | 为1表示电梯到达 |
6 | 电梯开门 | 为1表示开门中 |
7 | 电梯关门 | 为1表示关门中 |
电梯运行状态2
3) 电梯运行状态3详细信息如表所示。
位 | 内容 | 说明 |
0 | 地震运行 | 为1时电梯地震管制运行 |
1 | 安全装置正常 | 为1时电梯安全装置正常 |
2 | 专用运行 | 为1时电梯专用运行 |
3 | 火灾管制运行 | 为1时电梯管制运行中 |
4 | 位于门区 | 为1时电梯位于门区中 |
5 | 自救运行 | 为1时电梯自救运行中 |
6 | A2故障 | 为1时电梯发生A2级故障 |
7 | A1故障 | 为1时电梯发生A1级故障 |
电梯运行状态3
4) 电梯运行状态4详细信息如表所示。
代码(十六进制) | 运行状态信息 | 代码(十六进制) | 运行状态信息 |
01 | AN运行 | 2E | |
02 | 地震管制后开门待机 | 2F | |
03 | 停止 | 30 | |
04 | 检修 | 31 | |
05 | 地震管制完了 | 32 | |
06 | 地震管制 | 33 | |
07 | 地震代速运行 | 34 | |
08 | 最近层站平层运行 | 35 | |
09 | 层高测定准备 | 36 | |
0A | 层高测定 | 37 | |
0B | ALP运行完了 | 38 | |
0C | ALP运行 | 39 | |
0D | 地震时1次消防运行 | 3A | |
0E | 2次消防运行 | 3B | |
0F | 1次消防运行 | 3C | |
11 | 地震后1周运行 | 3E | |
13 | 消防员专用运行 | ||
22 | 泊梯 | ||
23 | 泊梯完成 | ||
24 | 专用 | ||
25 | 司机 | ||
27 | 自动运行 |
电梯运行状态4
5) 电梯运行状态5详细信息如表所示。
位 | 内容 | 说明 |
0 | 厅门门锁 | 为1时厅门关闭 |
1 | 抱闸 | 为1时抱闸打开 |
2 | 安全触板 | 为1时安全触板动作 |
3 | 光电保护 | 为1时光电保护动作 |
4、5、6、7 | 备用 |
电梯运行状态5

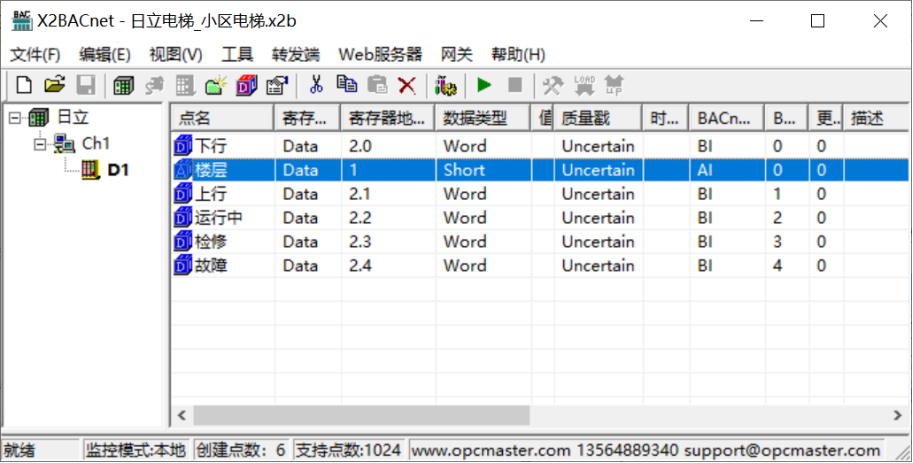

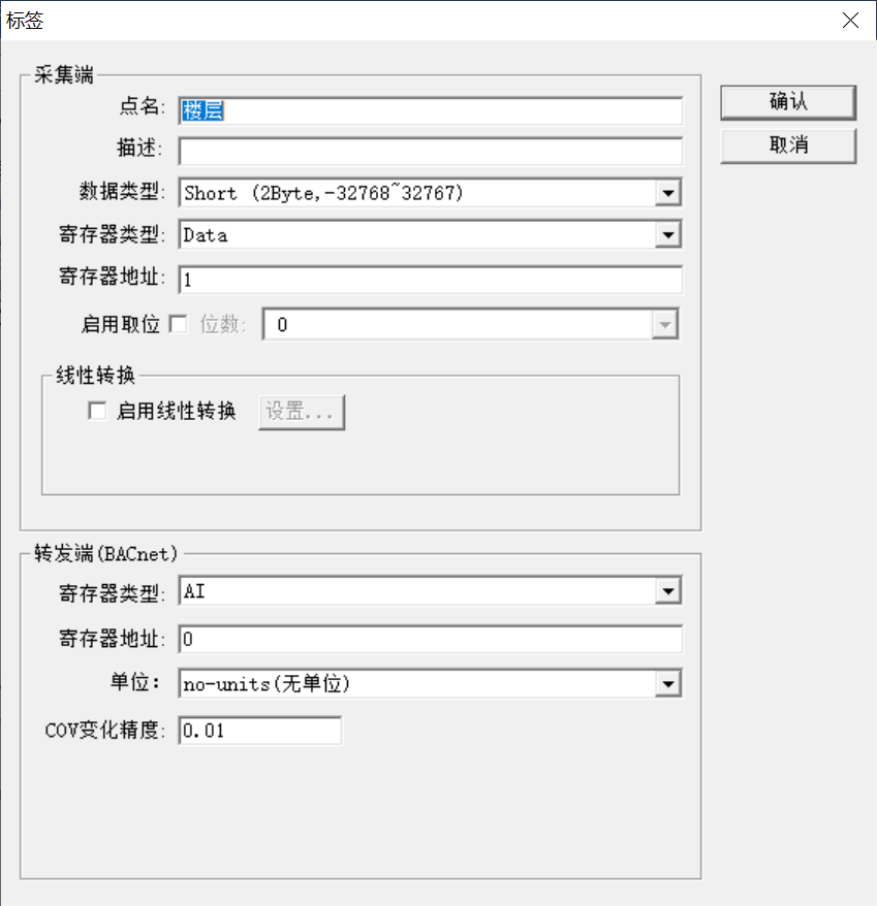

根据以上各运行状态表里每个数据位所代表的意思,通过取位的功能,把各详细状态信息读取出来,建立点位标签如下图。
采集端支持的寄存器类型如下表。
序号 | 寄存器类型 | 地址范围 | 描述 |
1 | Data | 1~6 | 只读,地址1代表楼层信号,地址2~6代表电梯各运行参数状态信息 |
采集端寄存器类型
