新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

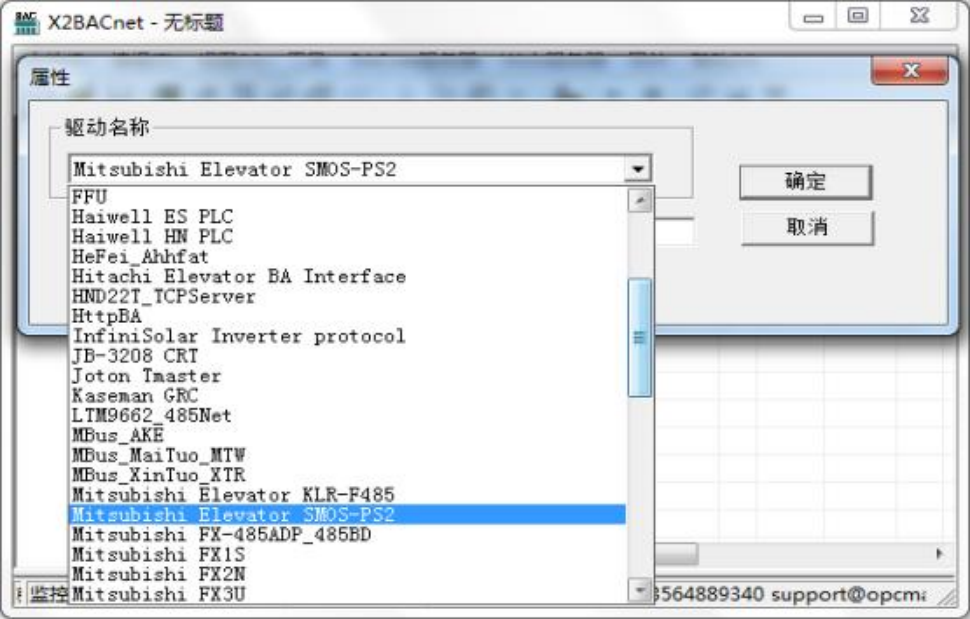

在弹出来的窗口中选择“Mitsubishi Elevator SMOS-PS2”驱动，如下图
新建通道
添加好驱动后， 选择新建通道， Mitsubishi Elevator SMOS-PS2(三菱梯控)是三菱梯控 SMOS-PS2 协议，以串口方式通信， 以 RS-485 方式输出电梯信号，默认通道串口 1，主 要传输波特率可选 4800bps ，9600bps ，19200bps，数据格式为 8 数据位， 1 停止位，偶校 验。默认超时时间为 1500ms，在配置时，如果设备响应比较慢，超时时间尽量设置长一 点，如下图
新建设备

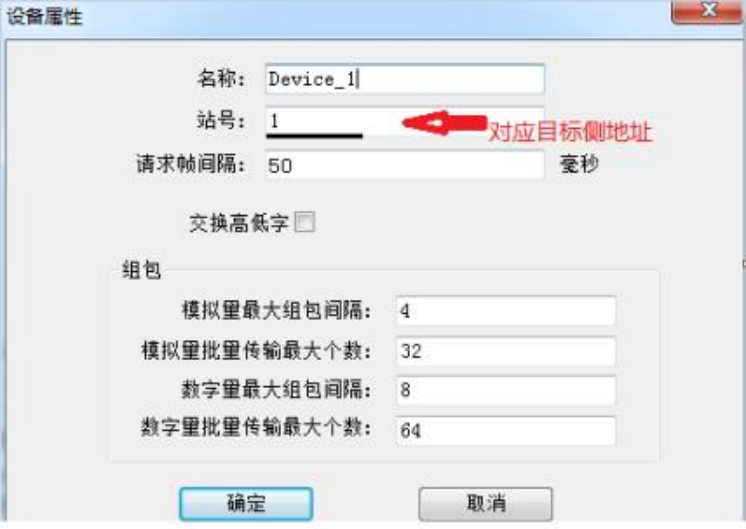

通道建立好后，选择新建设备， 在弹出来的对话框中设置设备相关属性，设备默认站 号为 1，请求帧间隔默认为 50 毫秒，若设备响应慢，可以将请求帧设置长一点。设备号对 应从机的地址(00H~F0H) 即目标侧地址(0~240)。如果设备不支持组包，可将组包参 数设置为 0 即可，如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间 的时间间隔。
新建标签

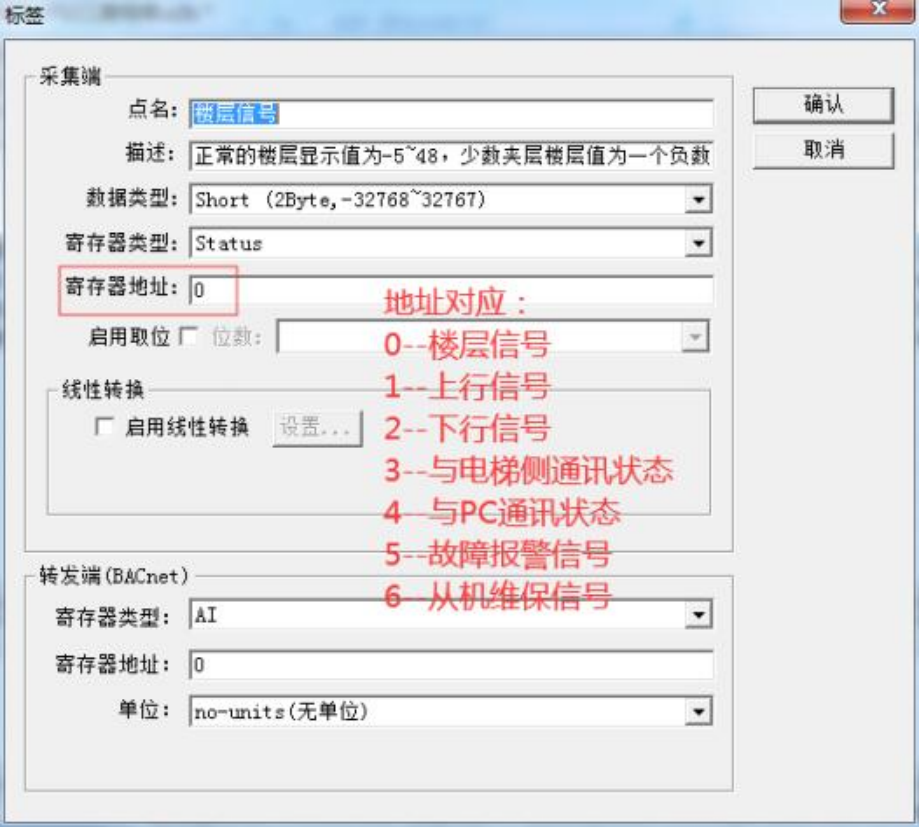

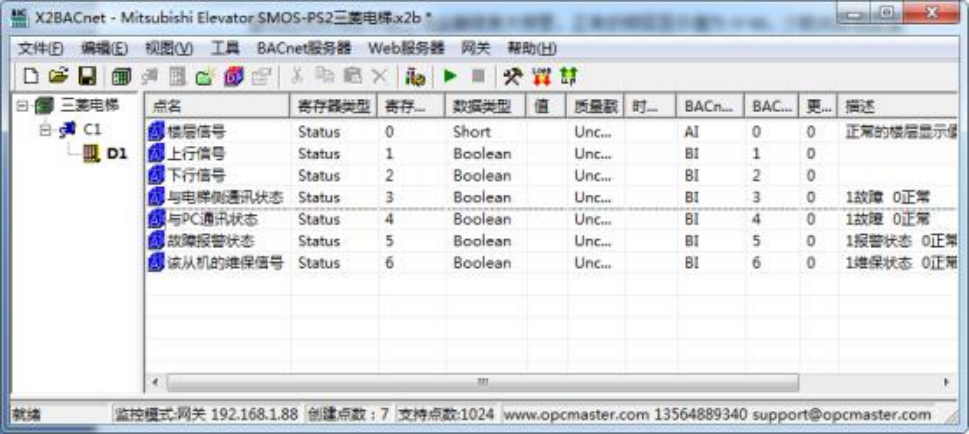

在建立点位的时候， 每个设备下的寄存器类型都是 Status，有效的寄存器地址为 0~5， 分别对应楼层信号、上行信号、下行信号、与电梯侧通讯状态、与 PC 通讯状态、故障报 警信号以及从机的维保信号，如下图
对于楼层信号这一个点，它所代表着电梯所在的楼层，并且每一个值都是唯一存在的。 譬如此网关用在中国上海金融信息大楼里，正常的楼层显示值为-5~48，少数夹层楼层值 为一个负数，特别注意楼层信号值-68 和-69 分别代表 2M 和3M 两个夹层楼层。

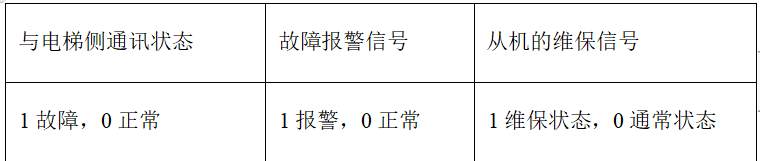

其它一些信号定义如表

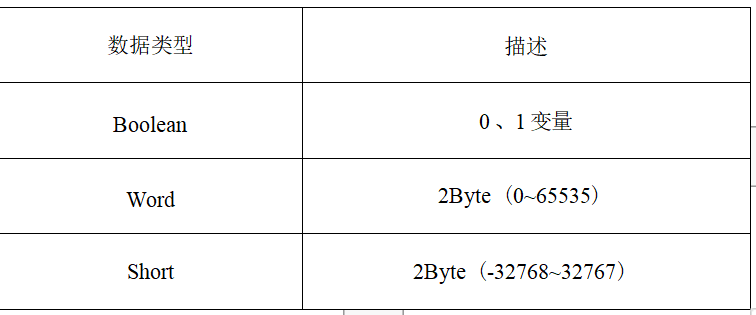

虽然采集端支持 Boolean、Word、Short、Dword、Long 、Float、Double7 种数据类型， 但建议配点的时候楼层信号用 Short 或 Word 类型， 其它信号都用Boolean 类型， 具体描述 如表
采集端支持的寄存器类型如表
