Mitsubishi Elevator KLR-F485 (进口三菱电梯)

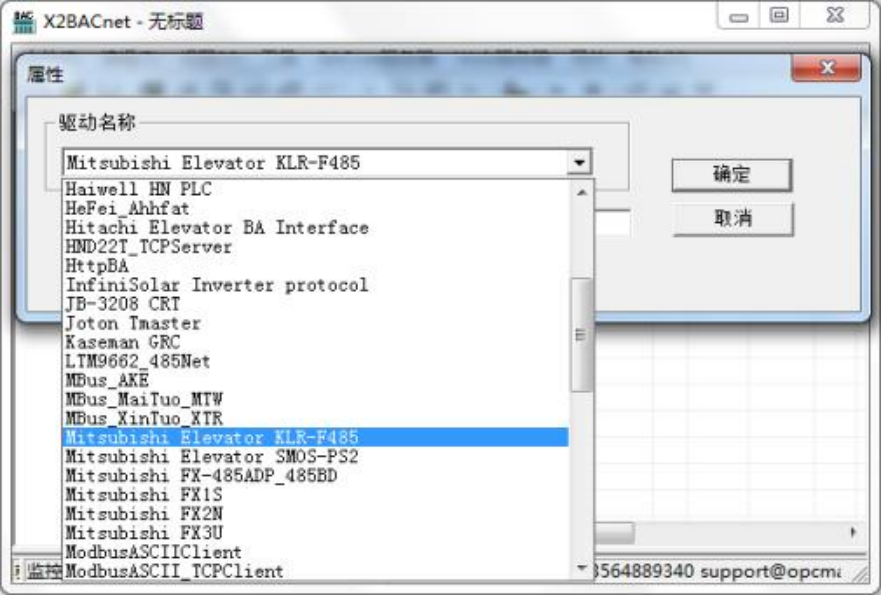

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

添加好驱动后，选择新建通道，Mitsubishi Elevator KLR-F485 (三菱电梯)是三菱进口电 梯控制协议，以串口方式通信， 以 RS-485 方式输出电梯信号， 默认通道串口 1，默认传输 波特率可选 9600bps，数据格式为 8 数据位，1 停止位，无校验。默认超时时间为 1500ms， 在配置时， 如果设备响应比较慢，超时时间尽量设置长一点， 如下图

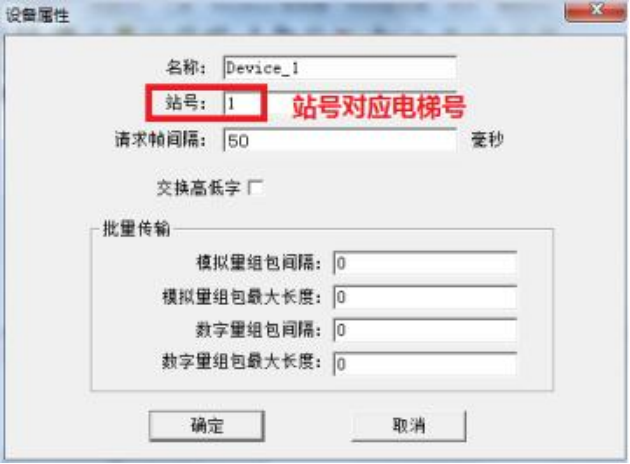

通道建立好后，选择新建设备， 在弹出来的对话框中设置设备相关属性，设备默认站 号为 1，请求帧间隔默认为 50 毫秒，若设备响应慢，可以将请求帧设置长一点。设备号对 应电梯号。如果电梯设备不支持组包，可将组包参数设置为 0 即可，如下图。注意 请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔，由于本协议不需要发 送请求帧， 所以此处设置无意义。

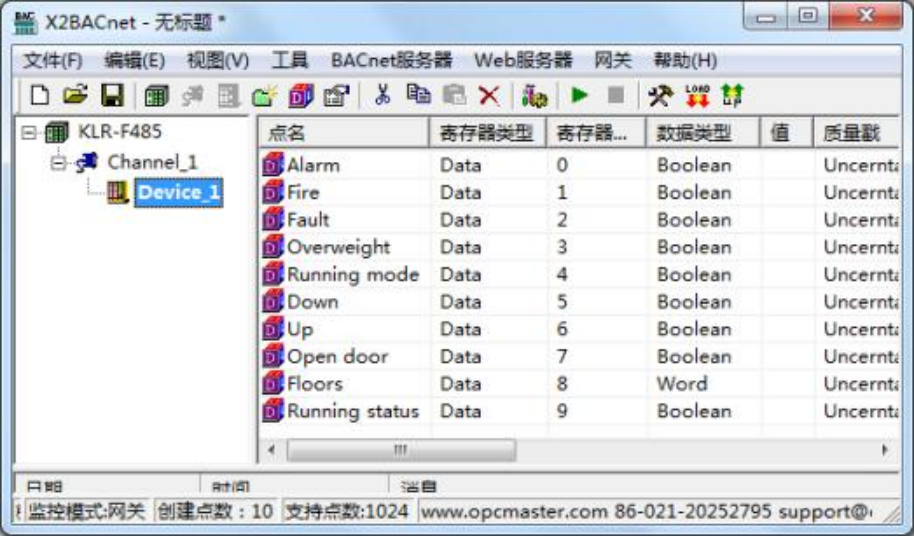

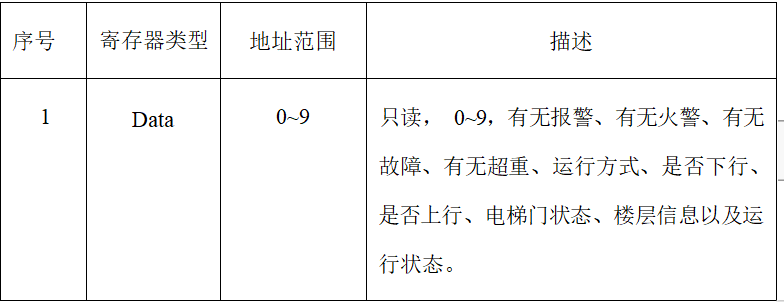

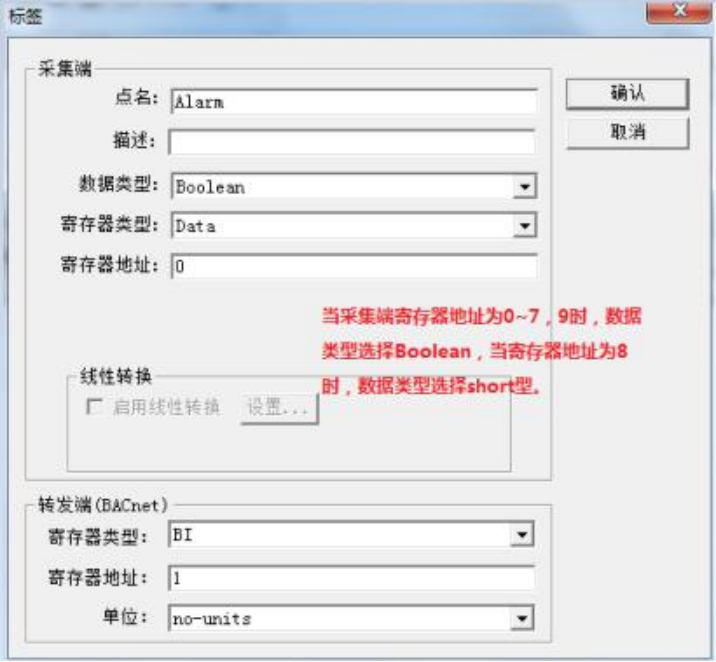

在建立点位的时候， 每个设备下的寄存器类型都是 Data，有效的寄存器地址为 0~9， 分别对应有无报警、有无火警、有无故障、有无超重、运行方式、是否下行、是否上行、 电梯门状态、楼层信息以及运行状态，如下图
