Modbus_Kone_Elevator_ASCII_BA_03（通力电梯BA-03-KCE通讯协议）

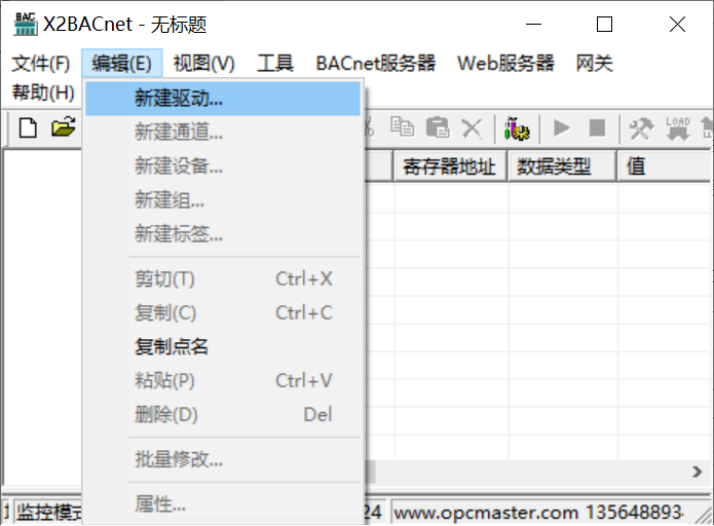

在上位机配置界面菜单栏选择“新建驱动”选项，如下图：

在弹出来的窗口中选择“Modbus_Kone_Elevator_ASCII_BA_03”，如下图：

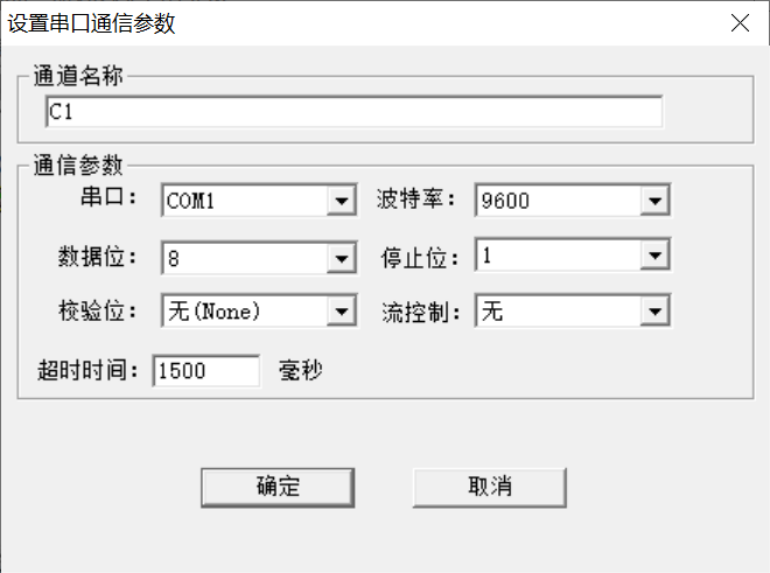

添加好驱动后，选择新建通道，Modbus_Kone_Elevator_ASCII_BA_03是通力电梯BA-03-KCE通讯协议，主要以串口通信方式通讯，默认通道为串口1，默认通讯参数：9600bps，8，无校验位，1个停止位，默认超时时间1500毫秒，在配置时，如果设备响应比较慢，超时时间尽量设置长一点，如下图。注意超时时间是指主站请求帧的等待超时时间。

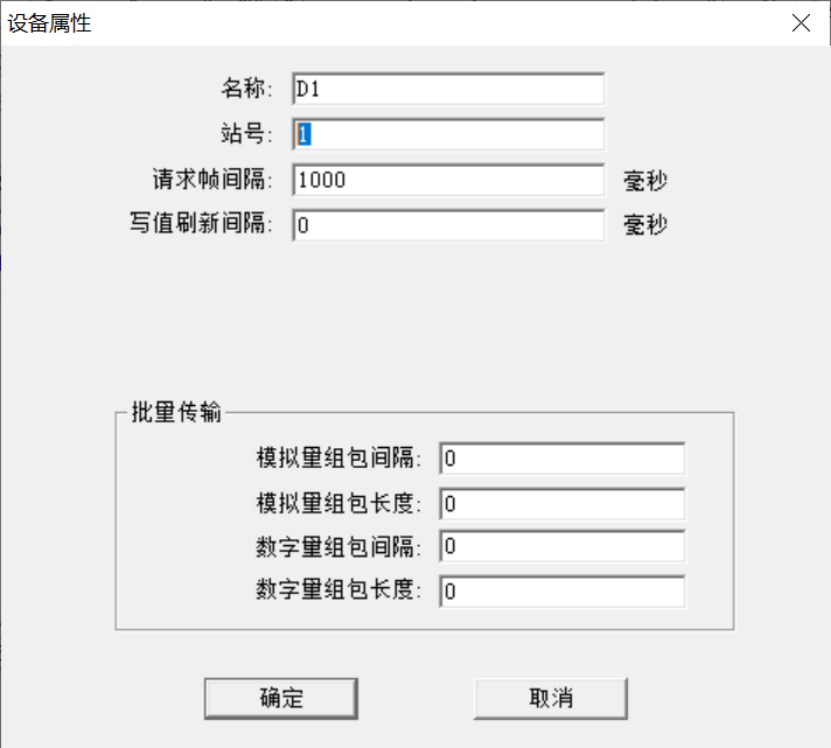

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性，设备默认站号为1，其他参数默认，请求帧间隔为1000毫秒，将组包参数设置为0即可，如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

此协议对电梯楼层进行了特殊处理。可直接显示当前楼层值。

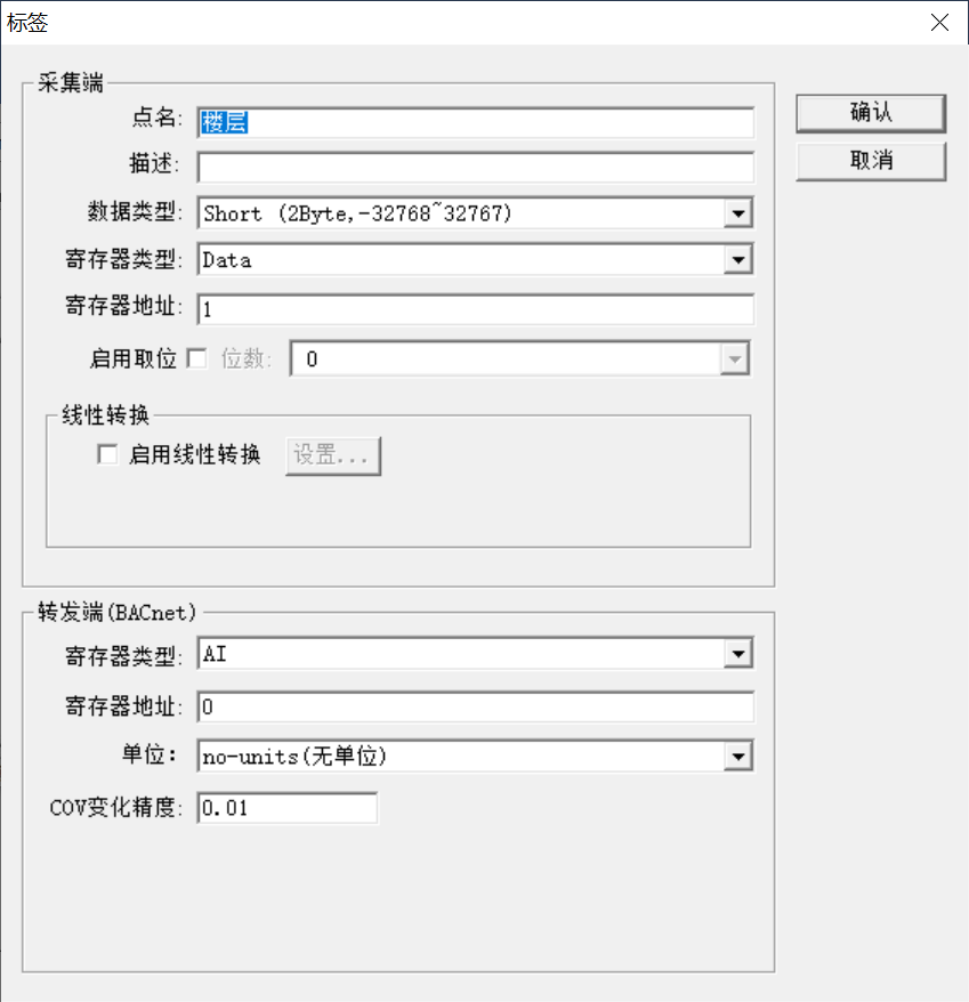

设备建立好后，选择新建标签（点），在建立点位的时候，采集端寄存器类型Data，寄存器地址由1~3组成，十进制表示，如下图：

注意： 以上Tag属性中，转发端BACnet从站寄存器基地址可以从0开始分配。标签建立完成后如下图：

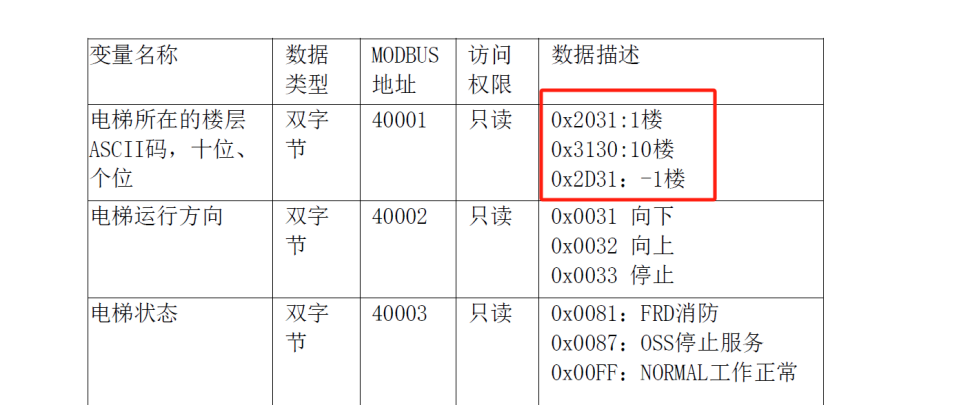

监控点表信息如表：
