Modbus_Otis_Elevator (奥的斯国产电梯)

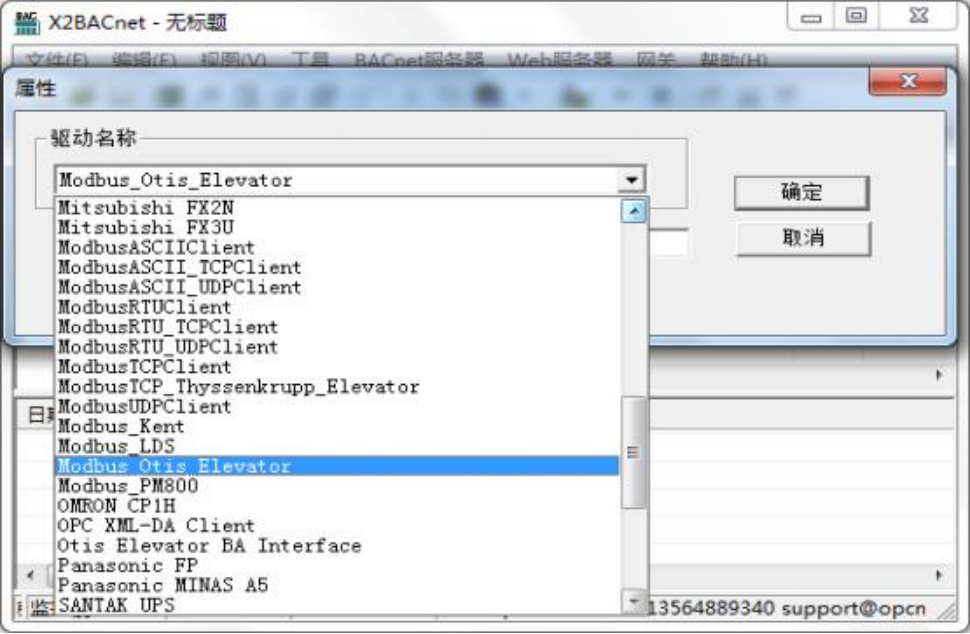

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

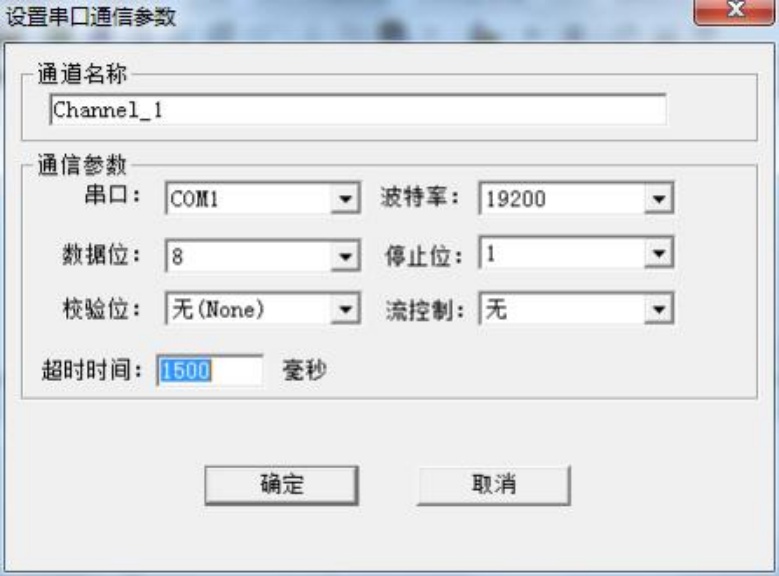

添加好驱动后， 选择新建通道，  Modbus_Otis _Elevator 是奥的斯电梯控制接口，以串 口方式通信，以RS-485 方式输出电梯信号，默认通道串口1，默认传输波特率可选 19200bps， 数据格式为 8 数据位，1 停止位，无校验。默认超时时间为 1500ms，在配置时， 如果设备 响应比较慢，超时时间尽量设置长一点， 如下图

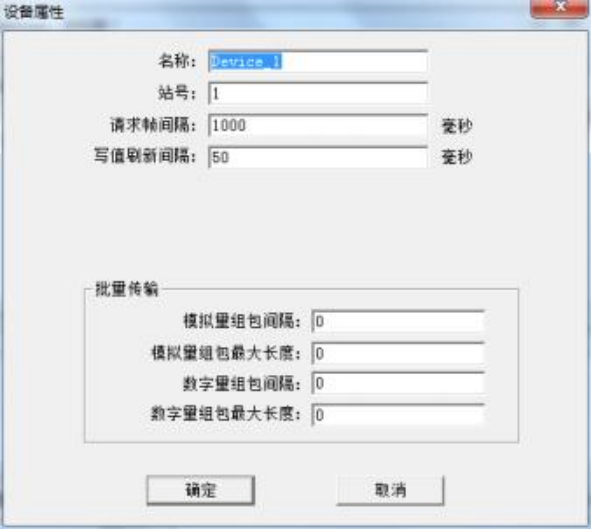

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备默认站 号为 1  (此处用户可以忽略不设置站号) ，请求帧间隔默认为 1000 毫秒， 若设备响应慢， 可以将请求帧设置长一点。设备号对应电梯号。如果电梯设备不支持组包， 可将组包参数 设置为 0 即可，如下图 。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之 间的时间间隔。

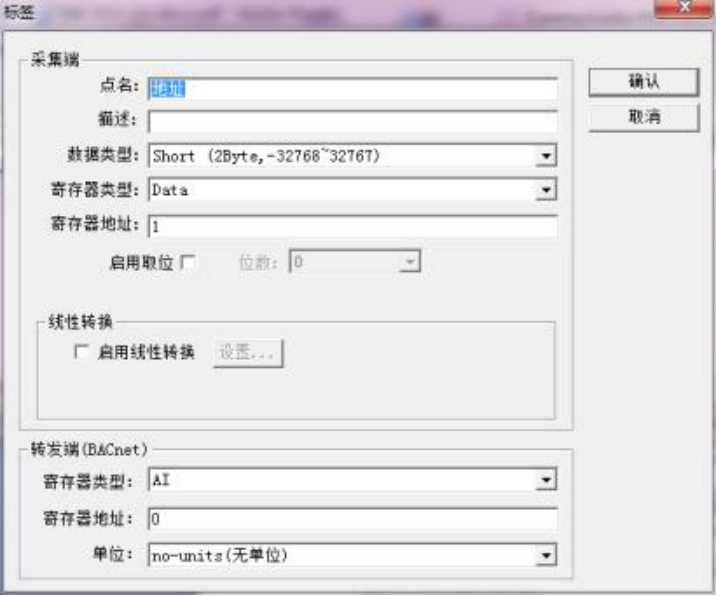

在建立点位的时候， 寄存器类型固定为 Data，每 10 个地址(其中地址位个位为 9 的 地址无效，如 9,19,29 等等依次后推) 代表一台电梯设备的状态，如地址 1~10 代表第一台 电梯状态， 11~20 代表第二台电梯状态， 依次类推。

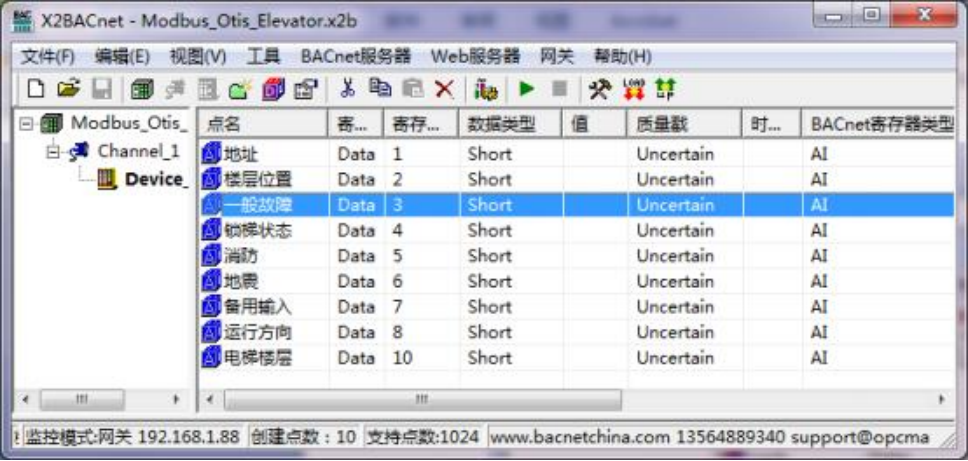

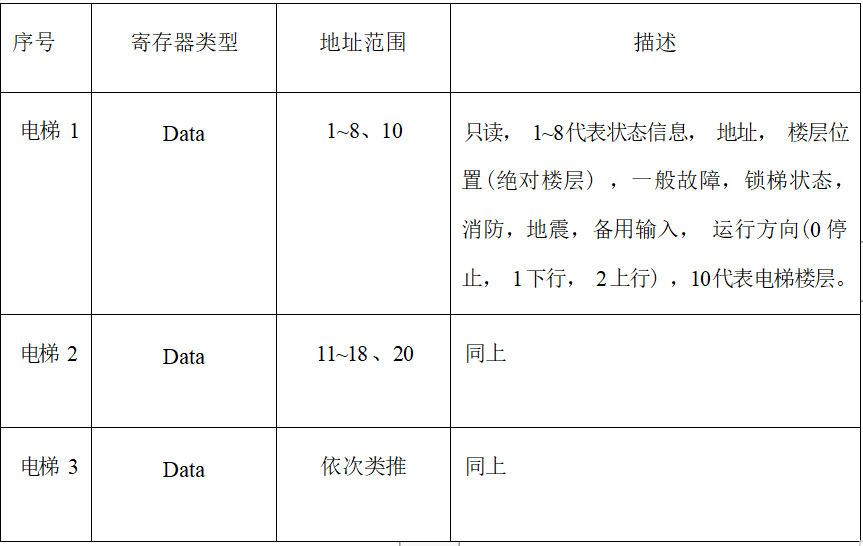

地址分别对应电梯的一些状态信息(地址，绝对楼层，故障， 锁梯状态，消防状态， 地震状态， 备用输入，运行方向，实际楼层位置等)如下图
