Otis_Elevator_BA_Jen2 (奥的斯电梯 Jen2)

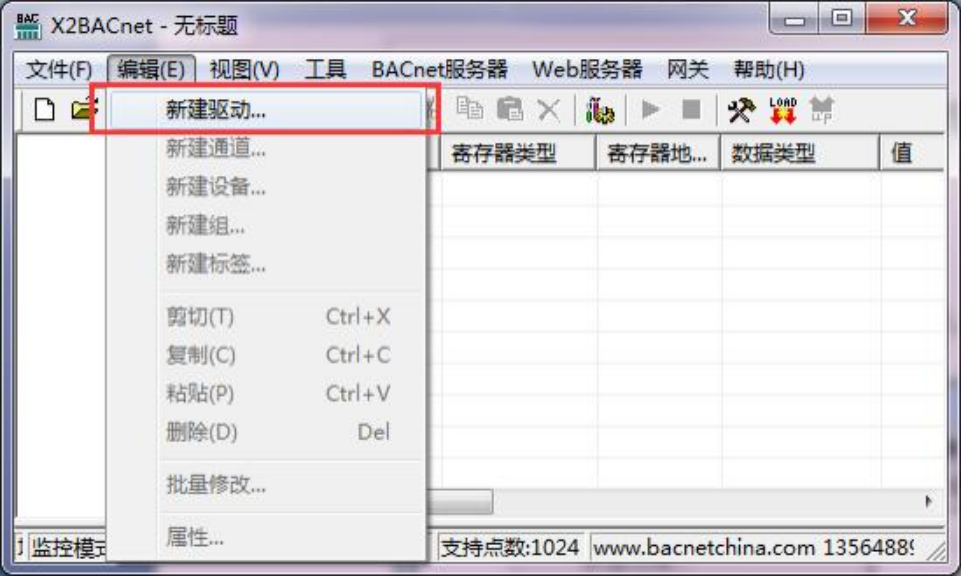

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

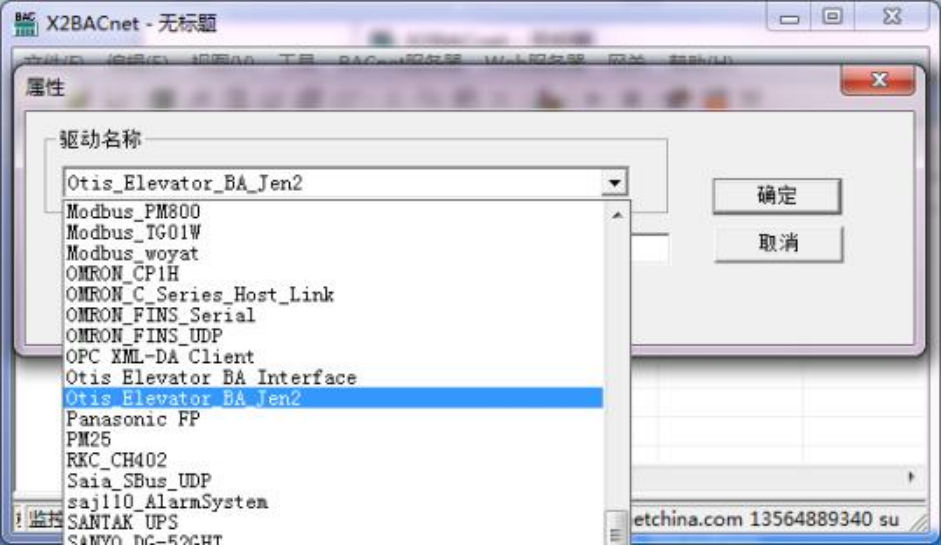

在弹出来的窗口中选择“Otis_Elevator_BA_Jen2”，如下图

添加好驱动后， 选择新建通道，  Otis_Elevator_BA_Jen2 是奥的斯电梯控制接口， 以串 口方式通信，以 RS-485 方式输出电梯信号，默认通道串口 1，默认传输波特率可选 9600bps， 数据格式为 8 数据位，1 停止位，无校验。默认超时时间为 1500ms，在配置时， 如果设备 响应比较慢，超时时间尽量设置长一点， 如下图

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备默认站 号为 1，请求帧间隔默认为 50 毫秒，若设备响应慢，可以将请求帧设置长一点。设备号对 应 BA 盒子通讯号。将组包参数设置为 0 即可，如下图 。注意请求帧间隔是指发出 下一帧请求与上一帧得到回应之间的时间间隔。

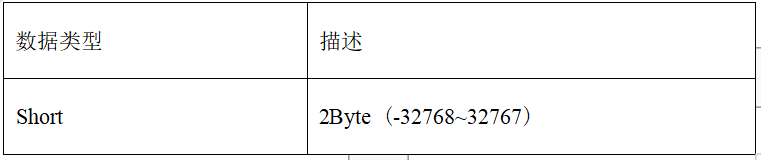

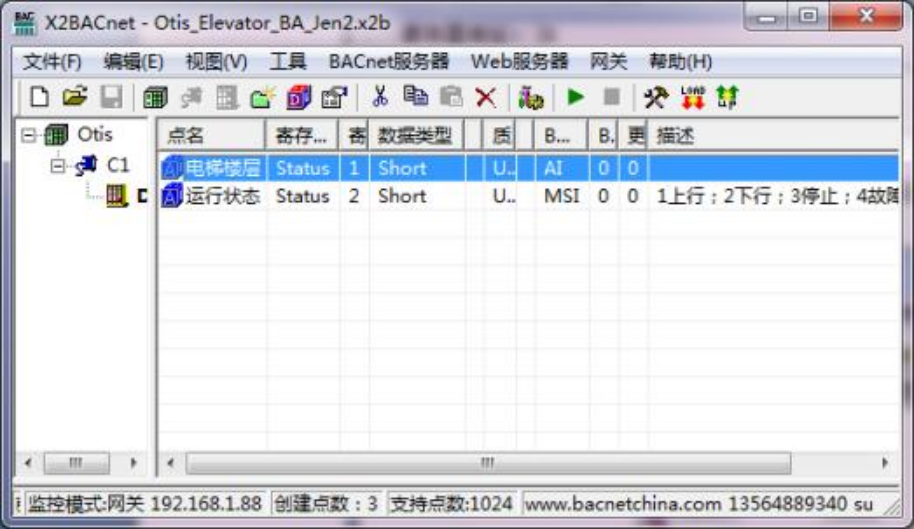

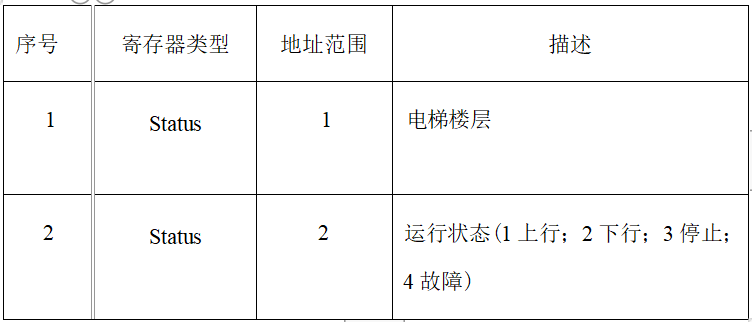

在建立点位的时候， 每个设备下的寄存器类型都是 Status，有效的寄存器地址为 1-2， 分别对应电梯的楼层信息以及运行状态。如下图
