新建驱动

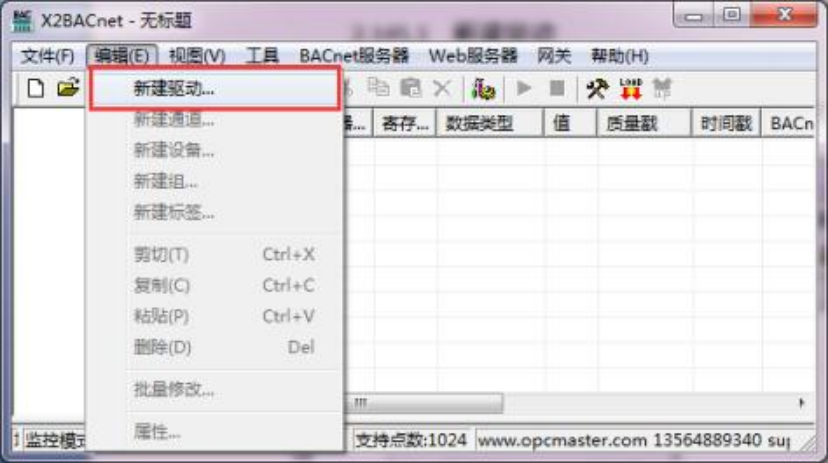

打开 X2Modbus 配置软件,在菜单栏选择“新建驱动”选项如下图,或者直接点击图标新建驱动。

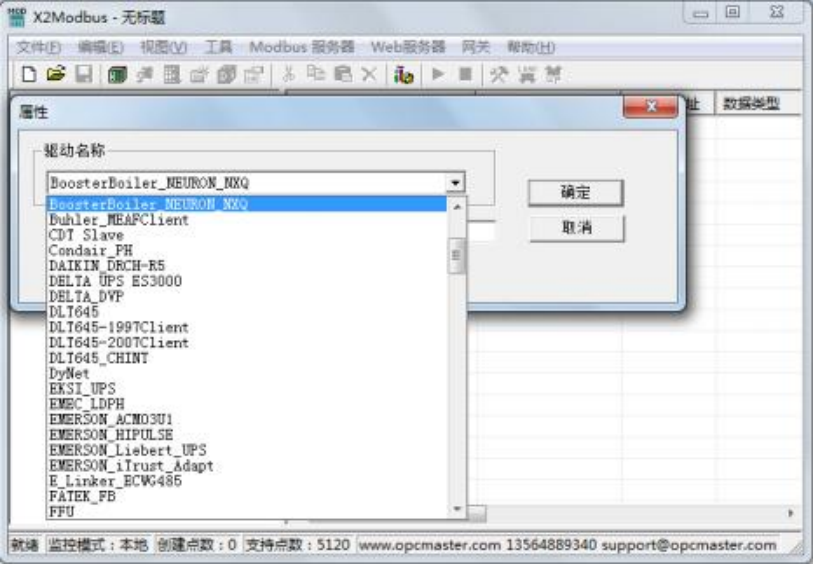

在弹出来的窗口中选择“BoosterBoiler_NEURON_NXQ”,如下图:
新建通道

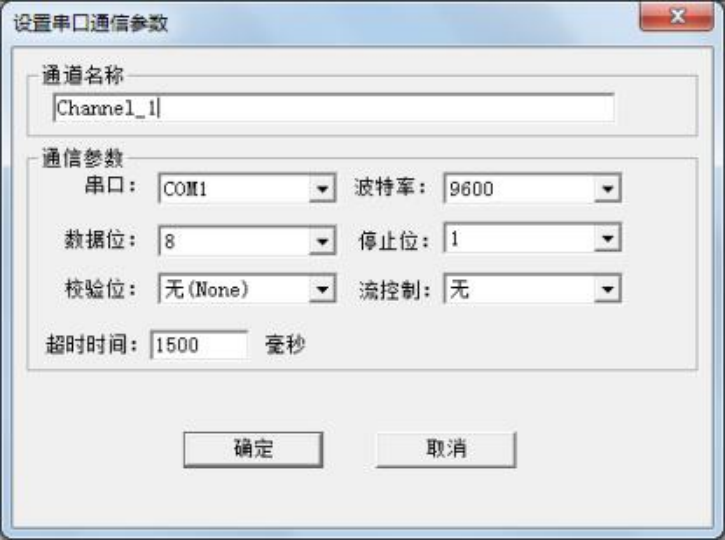

添加好驱动后,选择新建通道,BoosterBoiler_NEURON_NXQ (锅炉控制器)默认通道 串口 1,默认通讯参数:9600bps,8 数据位,无校验位,1 个停止位,默认超时时间 1500ms, 如下图。注意超时时间是指请求帧的等待超时时间。
新建设备

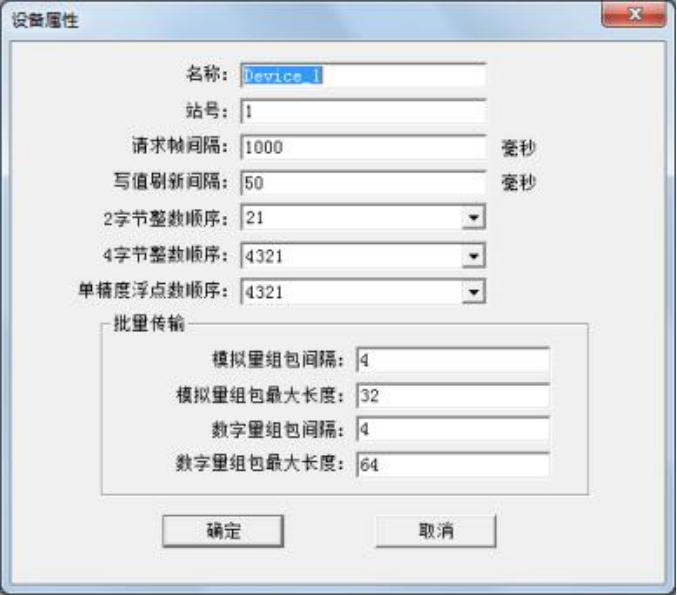

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性, 设备默认站 号 1,请求帧间隔为 1000 毫秒。将组包参数设置为 0 即可,如下图。注意请求帧 间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签
设备新建好后,选择添加标签(点) 。在建立点位的时候,采集端寄存器类型分为 D, T ,Q ,R 四种类型。 D 读取锅炉控制装置(slave) 的现状, Q 确认温度及累计次数, T 是 SLAVE 的燃烧、读取累计的时间,R 是 SLAVE 的调节/读取控制设定值。

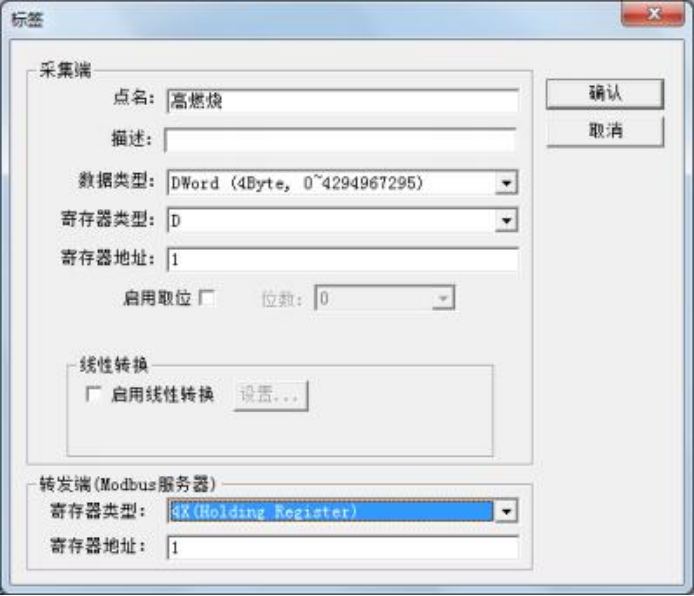

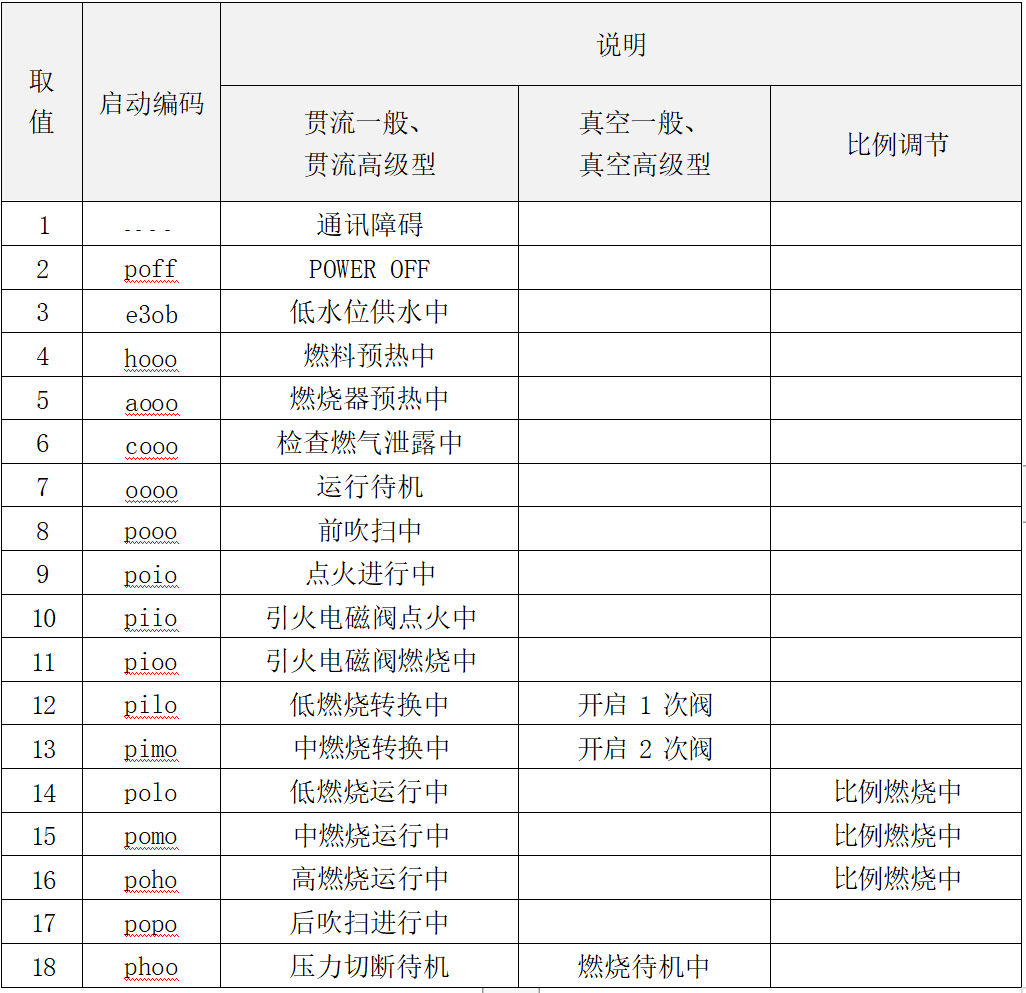

D 寄存器读取现状(贯流)应答,配置如下图,启动编码如下表,其它 点位取值状态详见远程控制通讯协议 NEURON-NXQ。

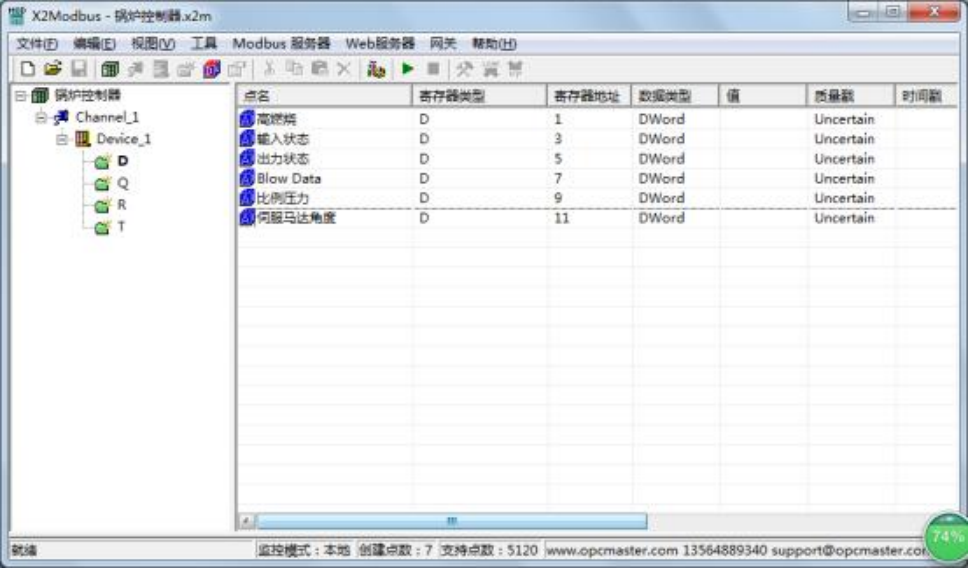

寄存器D的标签建立完成后如下图:

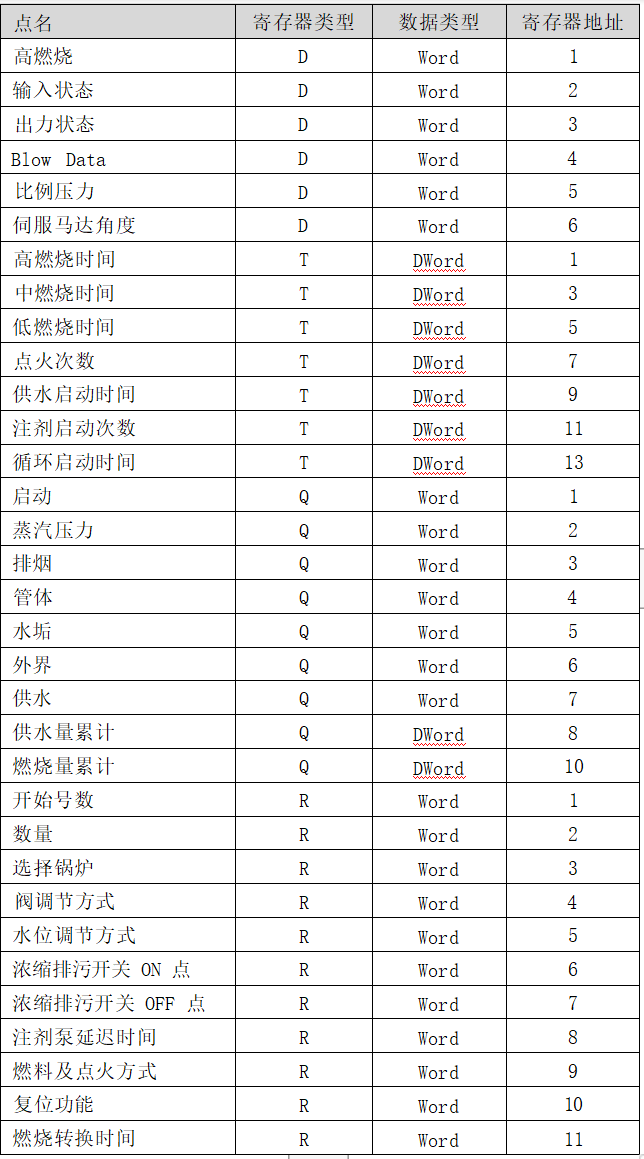

所有寄存器的点位可以参照表建立:
