Newell_Technologies_PAV_Security

Newell控制系统

新建驱动

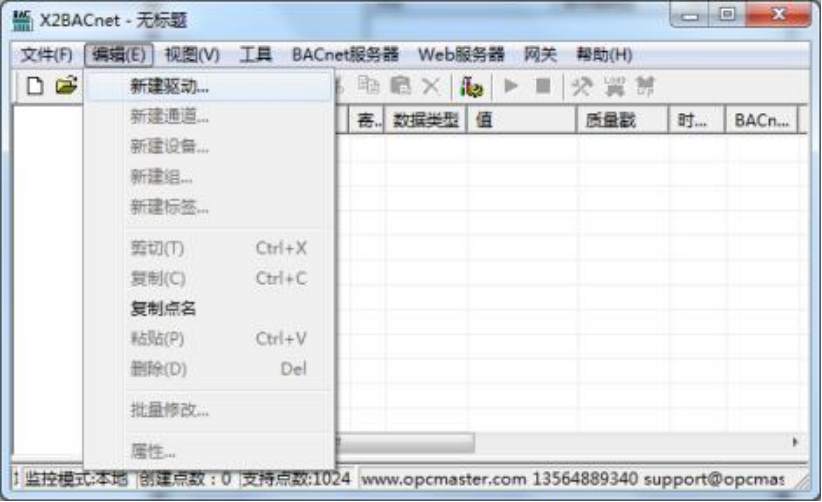

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

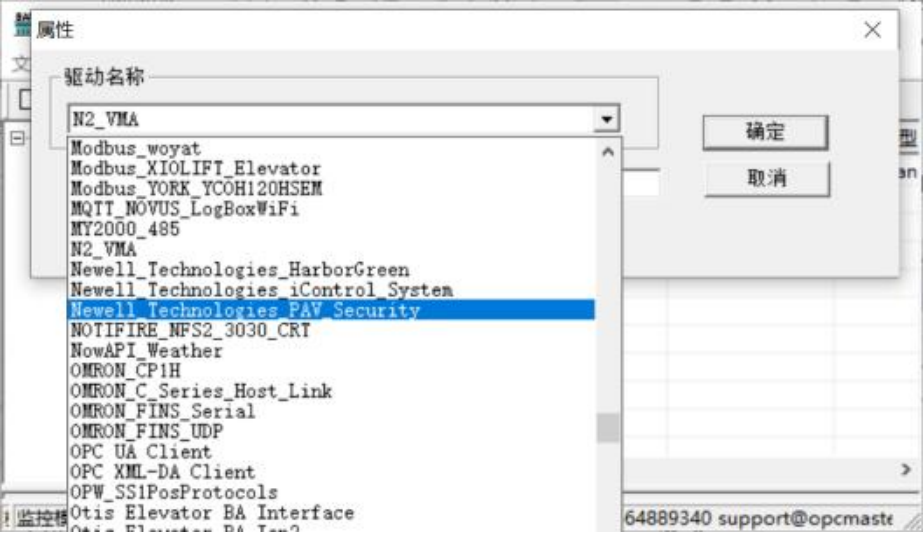

在弹出来的窗口中选择“Newell_Technologies_PAV_Security”, 如下图:

新建通道

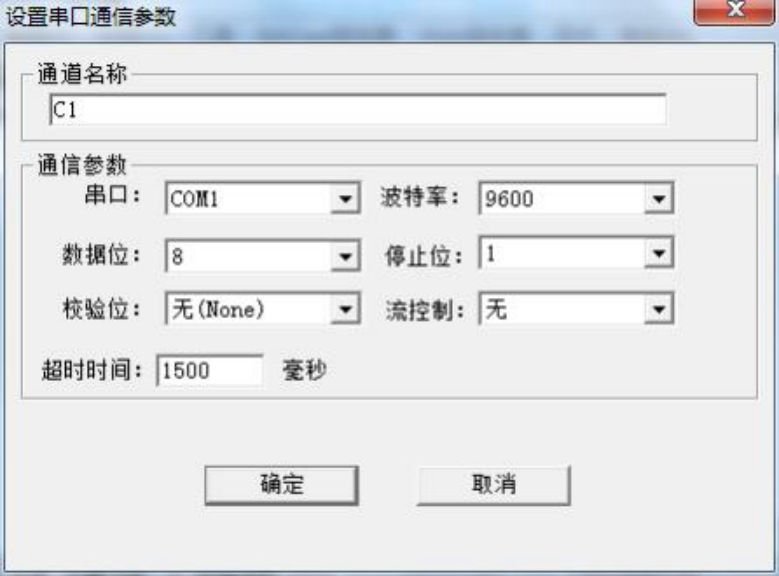

添加好驱动后, 选择新建通道, Newell_Technologies_PAV_Security ,以串口方式通信, 以串口方式通讯,默认串口 1,默认传输波特率 9600bps,数据格式为 8 数据位, 1 停止位, 无校验。默认超时时间为 1500ms。如下图:

新建设备

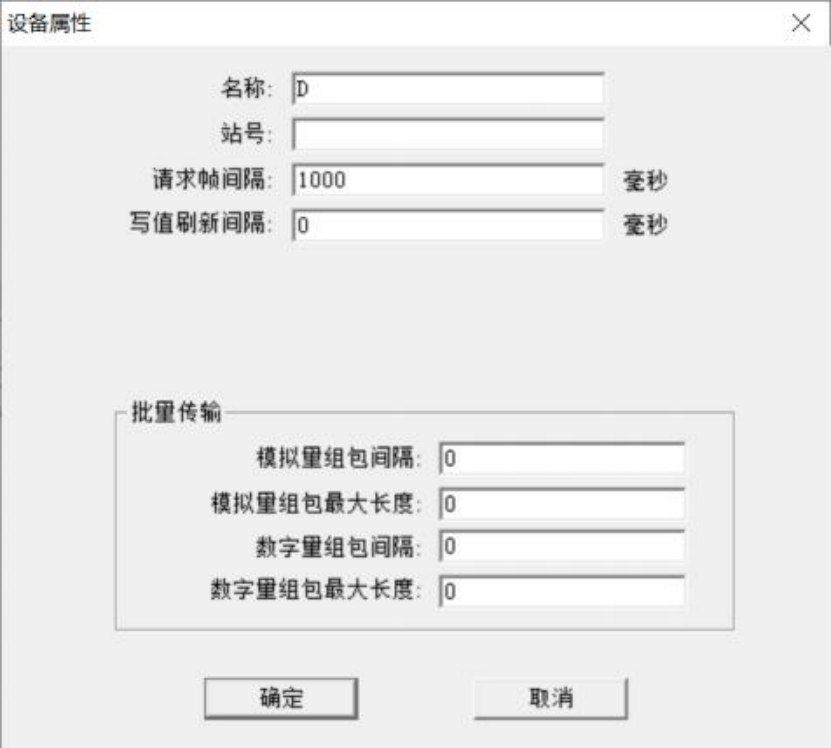

通道建立好后, 选择新建设备,在弹出来的对话框中设置设备相关属性,设备站号为 空,此参数无效。设备数据主动上报, 网关发送无须请求。 其他参数默认,如下图:

新建标签

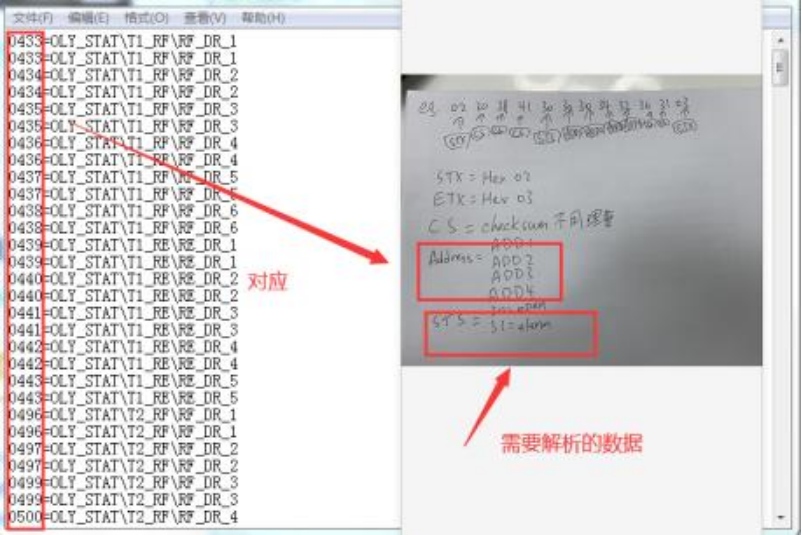

在建立点位的时候, 寄存器类型为 Data,寄存器地址为每个参数代码。以下为点位部 分截图。如图 2-286-5。

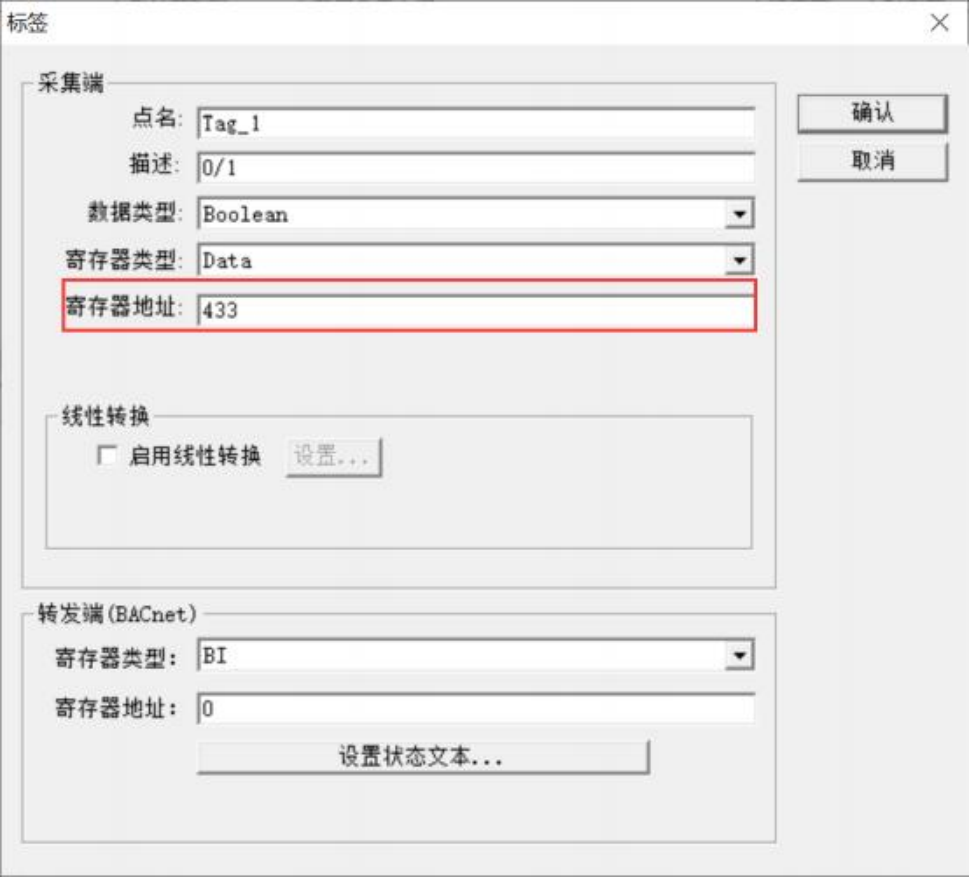

如第一行: 寄存器地址填 433(十进制)

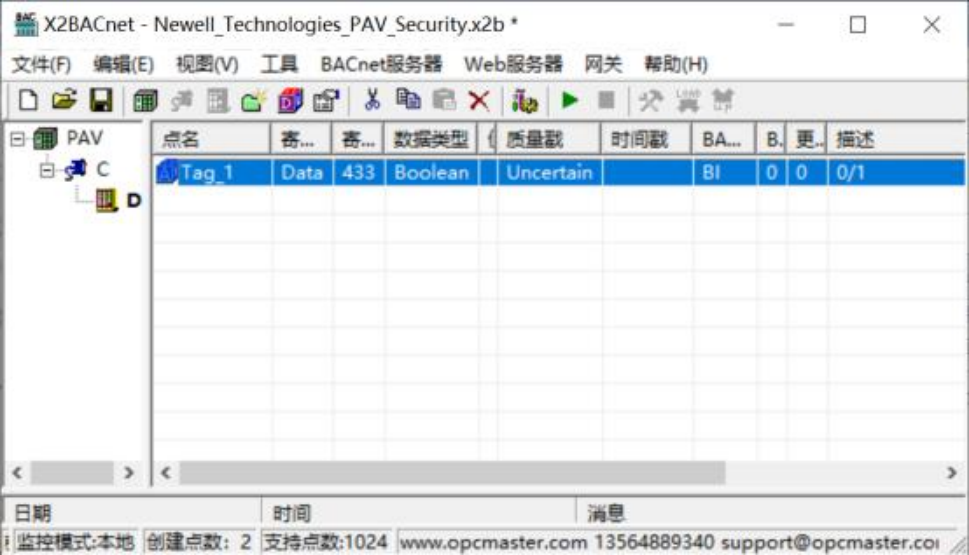

标签添加完成。如下图:

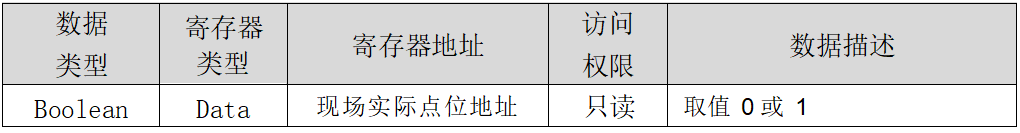

监控点表信息如表所示:
2023-02-28
