Lontri_485 (上海恒兆私有 485 协议)

 新建驱动

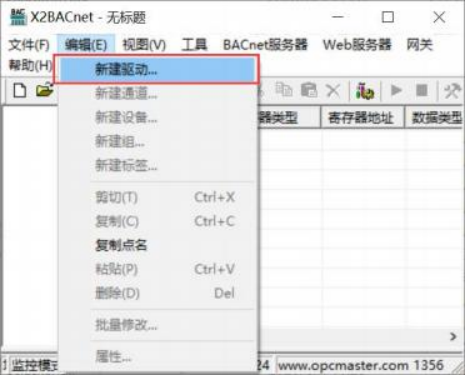

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

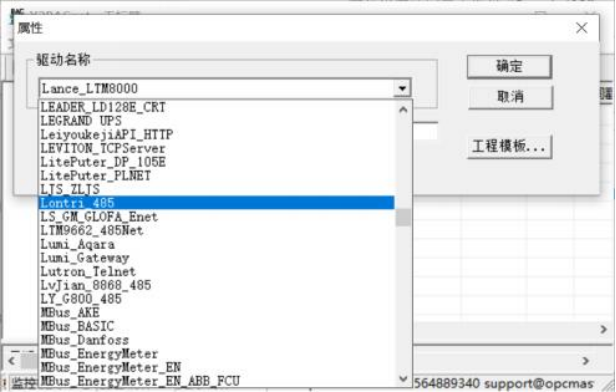

在弹出来的窗口中选择“Lontri_485”,如下图:

 新建通道

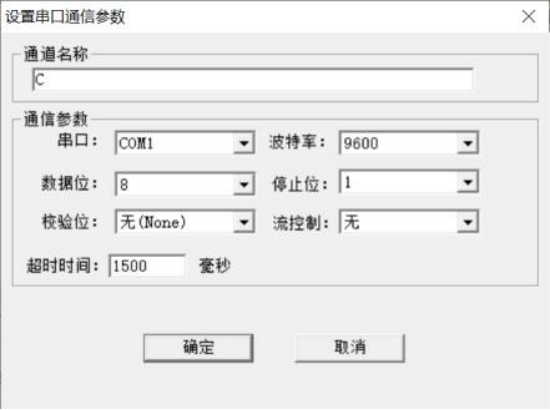

添加好驱动后, 选择新建通道, Lontri_485 (上海恒兆私有 485 协议) 作为串口通讯, 默认通道串口 1,默认通讯参数:9600bps,8,无校验位,1 个停止位。默认超时时间 1500ms, 如下图 。注意超时时间是指请求帧的等待超时时间。

新建设备

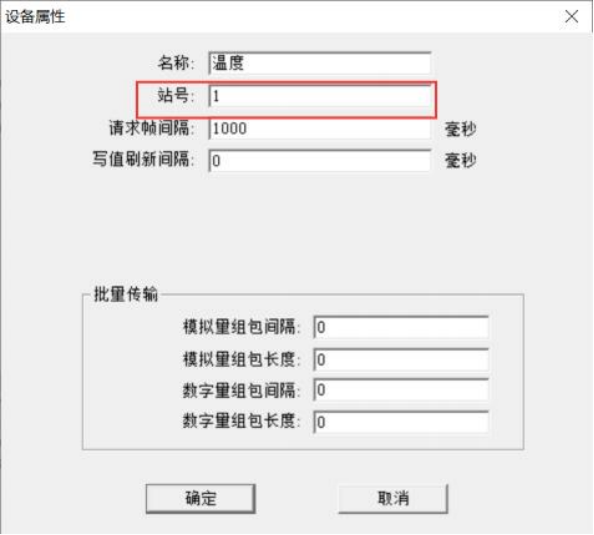

设备站号区分不同的设备类型。如下图。组包参数设置为 0 即可。
1=温度
2=温度集群
3=色温
4=色温集群

新建标签

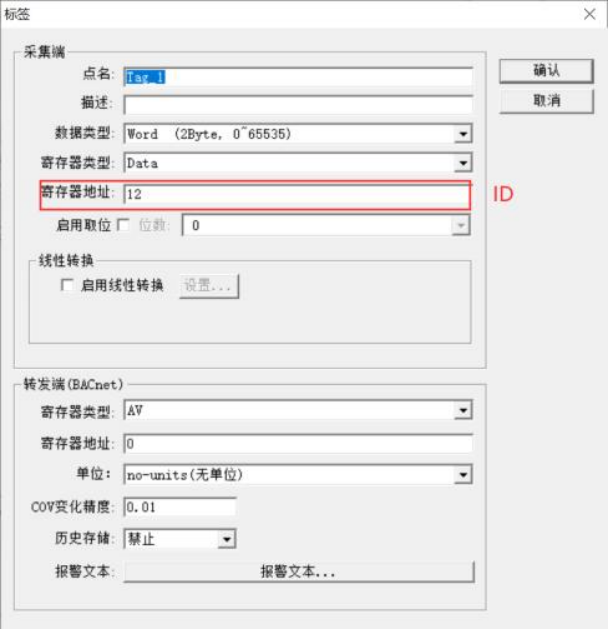

设备新建好后, 选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参数 可根据设备实际情况进行设置,寄存器类型分为 Data(读写) ,Data_WO(只写) 。如下图。
注意:只写寄存器类型后面需加.wo

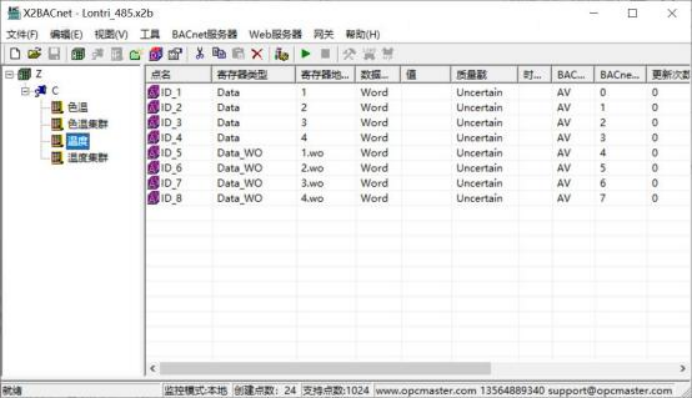

注意:  以上 Tag 属性中, 寄存器地址是指数据 ID。标签建立完成后如下图:

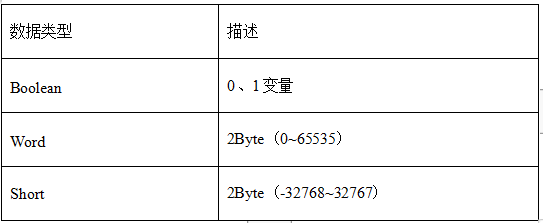

采集端支持的数据类型有:Boolean 、Word、Short、Dword、Long  、Float、Double, 具体描述如表:

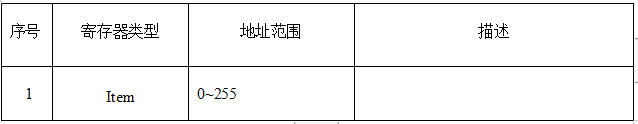

采集端支持的寄存器类型有两种,具体描述如表:
