HJ_212_TCP (基于环保 212 的 TCP 客户端)

新建驱动

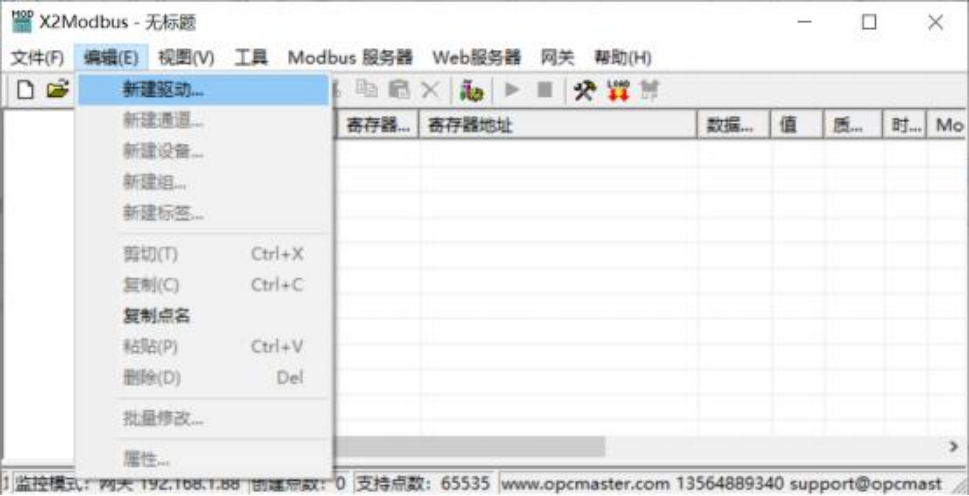

在上位机配置界面菜单栏选择“新建驱动”选项,如下图

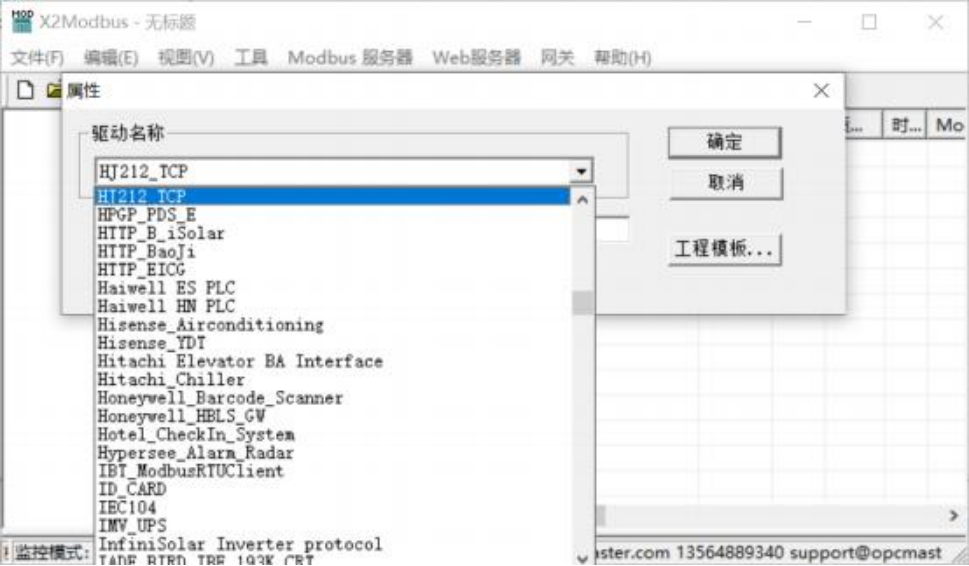

在弹出来的窗口中选择“HJ_212_TCP”, 轮询时间表示上报周期, 如下图

新建通道

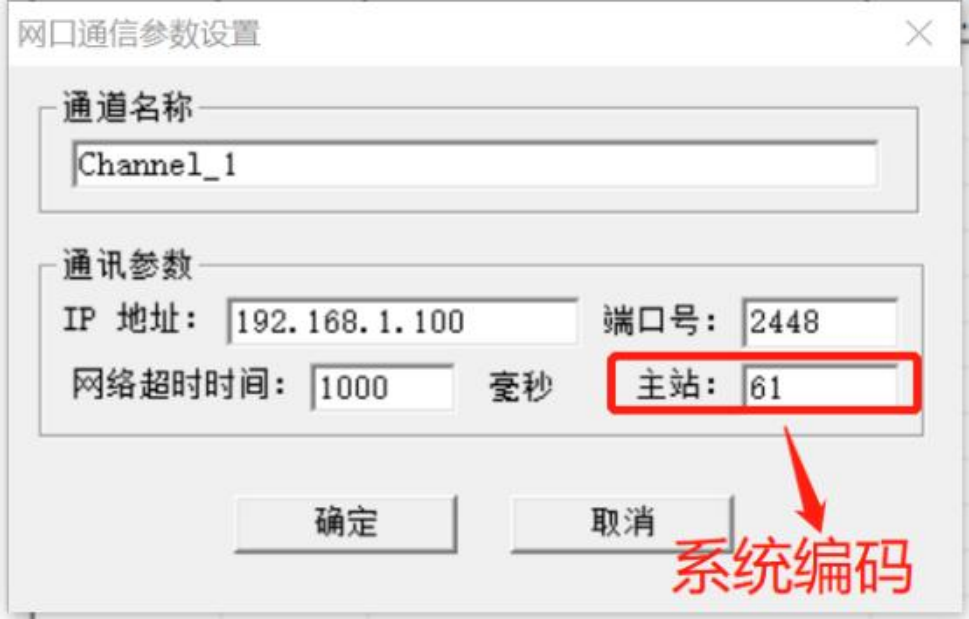

添加好驱动后, 选择新建通道, HJ_212_TCP 是基于环保 212 的 TCP 客户端通讯协议, 作为 TCP 客户端上报数据,以网口方式通信, IP 为环保局212 服务器 IP 地址,默认端口 号 2448。主站为上报系统编码,如 61 代表焦化企业过程监控系统,默认超时时间为 1000ms, 如下图

新建设备

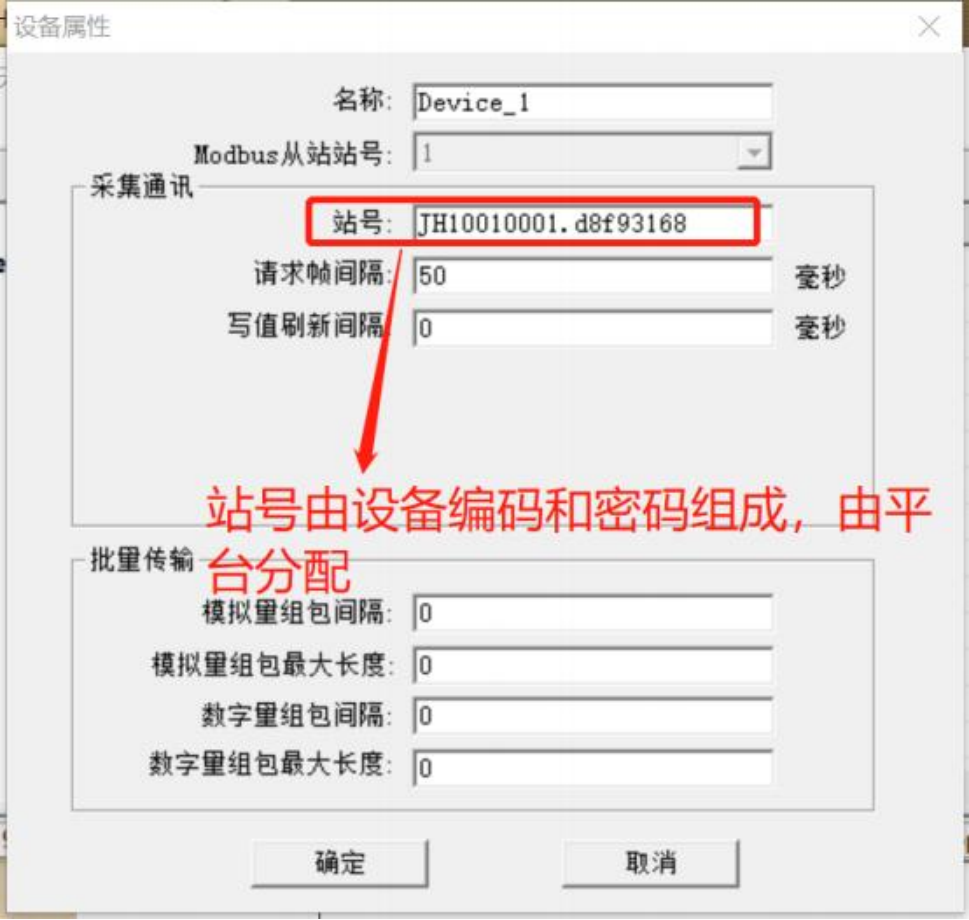

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性,设备属性中 站号由设备编码 MN 和密码 PW 组成,其他参数均无效, 保持默认即可, 如下图

新建标签

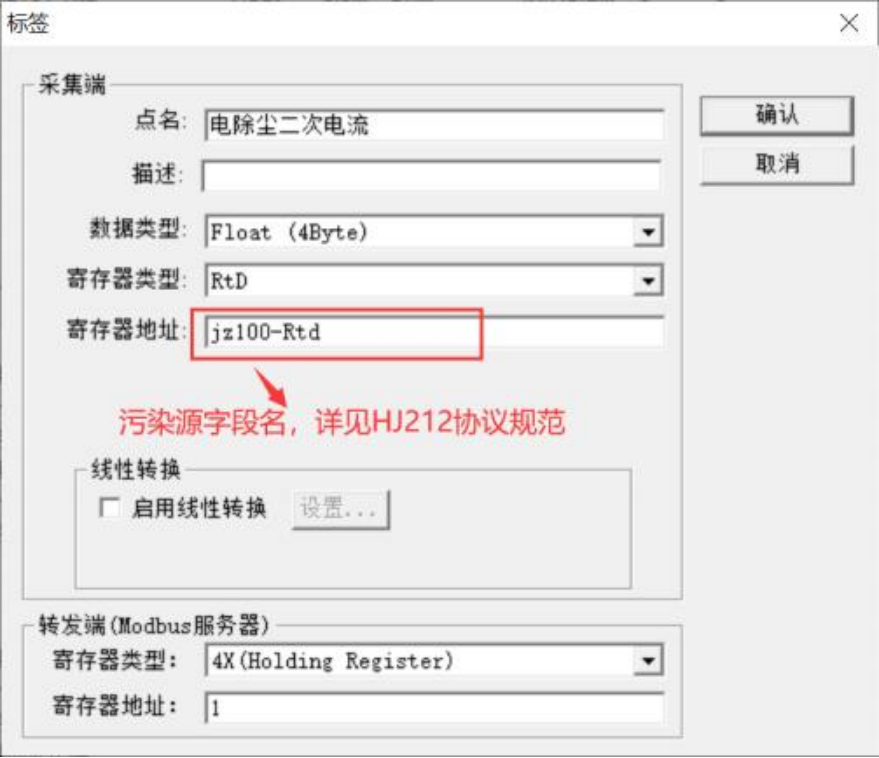

在建立点位的时候, 寄存器类型有 Rtd ,Minute,和 Hour 三种, 分别表示实时数据, 分钟数据, 小时数据。寄存器地址为对应设备上报数据的字段名,可参考 HJ212 协议规范。 配好的标签属性如下图

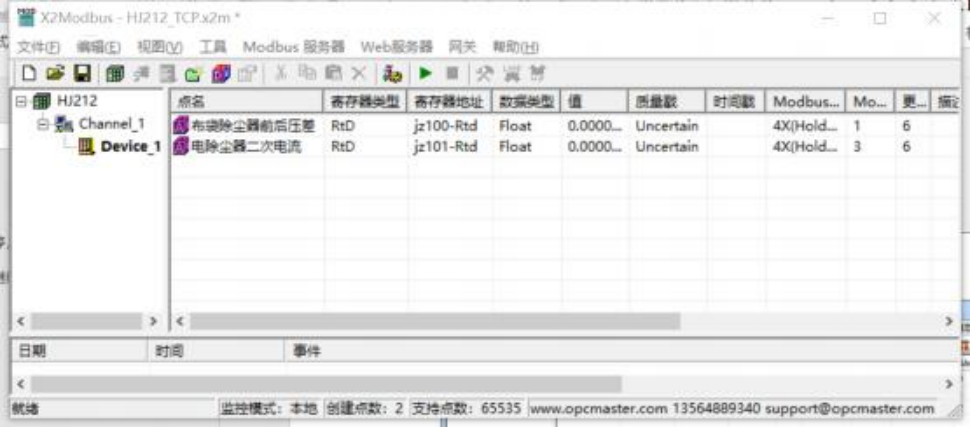

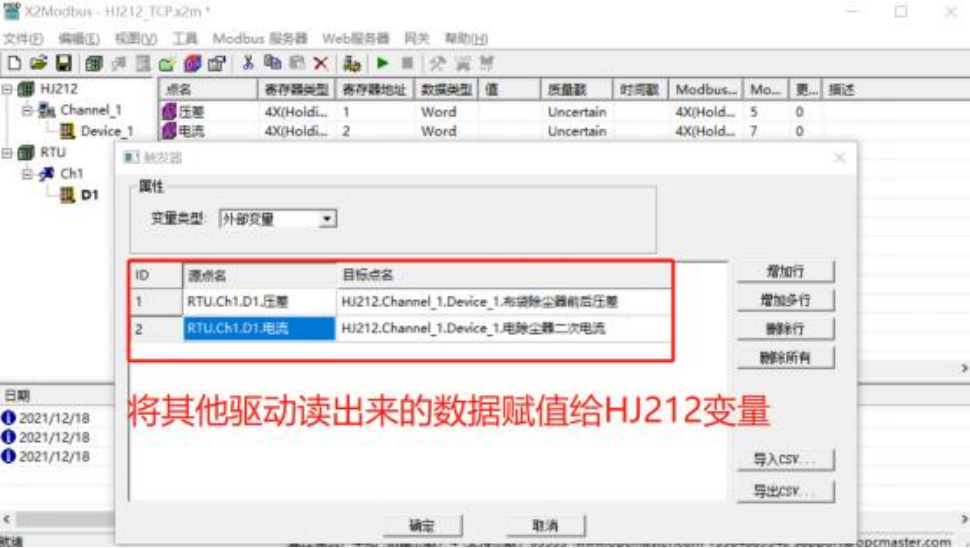

由于该驱动是主动上报形式,这些创建的点位需要借助网关的触发器或者 JS 脚本来赋 值。数值来源于网关用其他驱动采集到现场的各因子数据,如下图

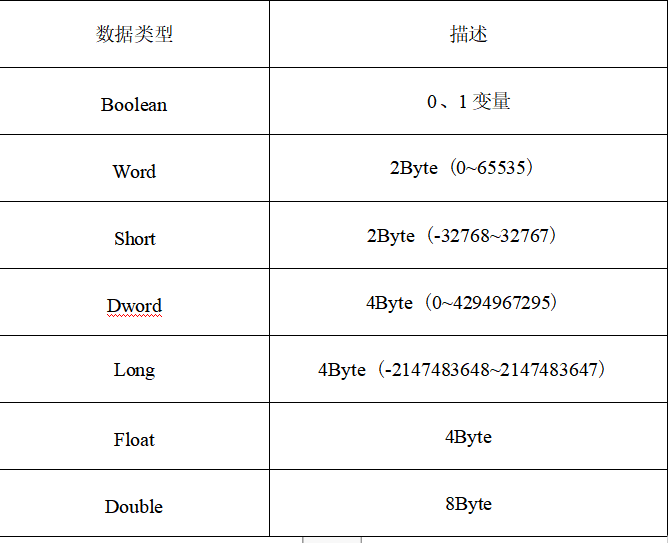

采集端支持的数据类型有: Boolean、Word、Short、Dword、Long  、Float、Double, 具体描述如表

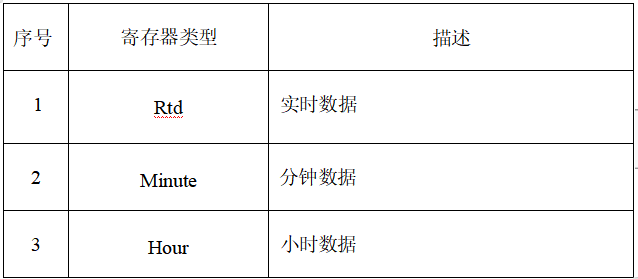

采集端支持的寄存器类型有 Rtd ,Minute ,Hour,具体描述如表
