SC_212_TCPServer (基于环保 212 的 TCP 服务端)

新建驱动

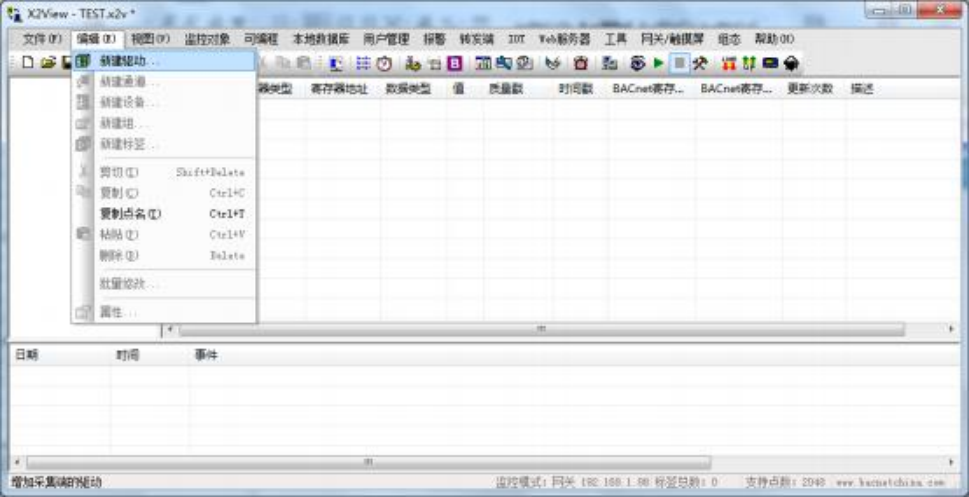

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

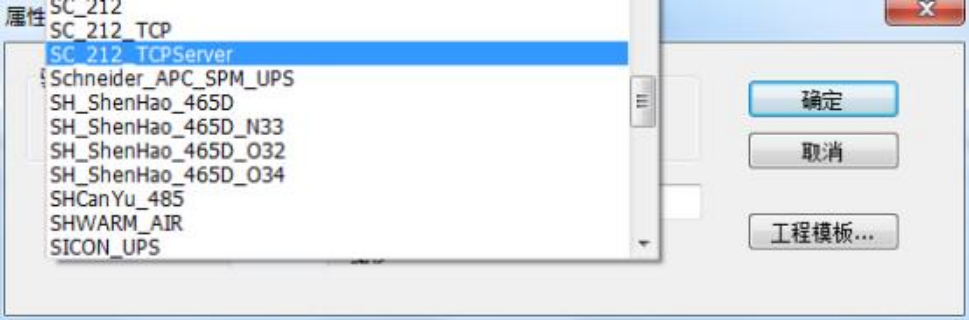

在弹出来的窗口中选择“SC_212_TCPServer”, 如下图

 新建通道

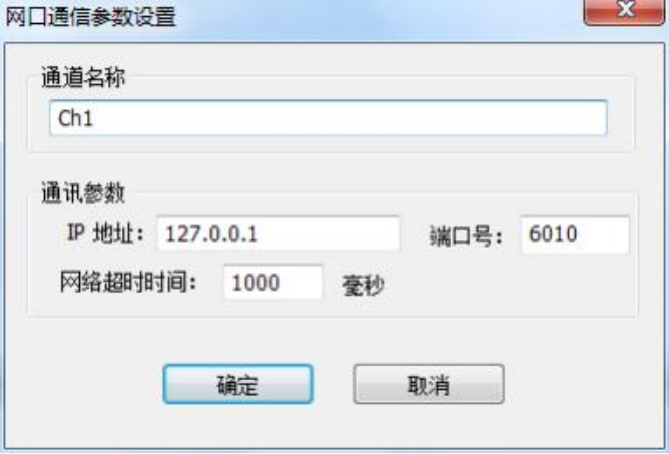

添加好驱动后, 选择新建通道, SC_212_TCPServer 是基于环保 212 的 TCP 服务端通讯 协议, 以TCP 从站网口方式通信,IP 为网关本身的IP 地址,127.0.0.1,默认端口号 6010。 默认超时时间为 1000ms,在配置时, IP 地址使用默认的 127.0.0.1 即可,端口号根据客户
端配置的连接端口号为准,如下图

新建设备

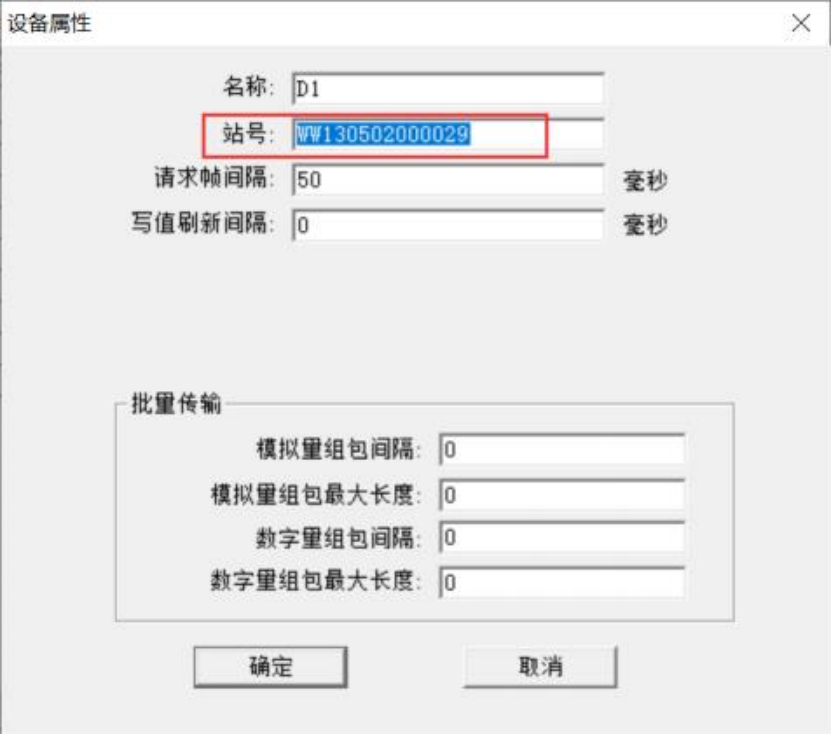

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性,设备属性中 的参数填写上报报文的 MN 号,如下图  。由于数据是设备主动周期上报上来的, 所以网关只对上报上来的数据进行实时解析, 不主动请求数据和参与控制。

新建标签

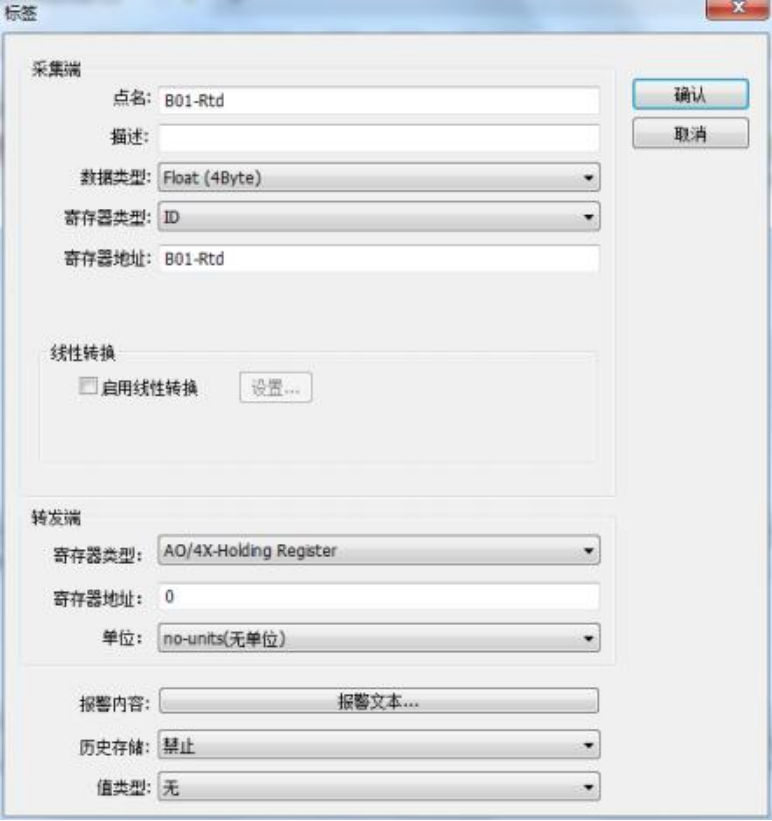

在建立点位的时候, 寄存器类型 ID。寄存器地址为对应设备上报数据包的定义字段。 配好的标签属性如下图
设备上报的数据包举例:
##0137ST=32;CN=2011;PW=123456;MN=WW130502000029;CP=&&DataTime=2021101916 1000;B01-Rtd=3.681;011-Rtd=16.930;060-Rtd=0. 122&&84C10D 0A

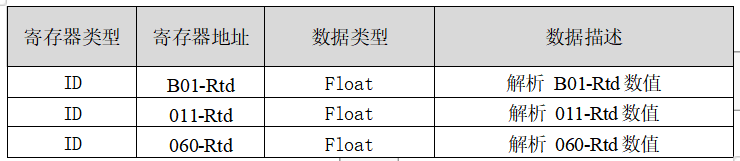

监控点表信息如表
