新建驱动

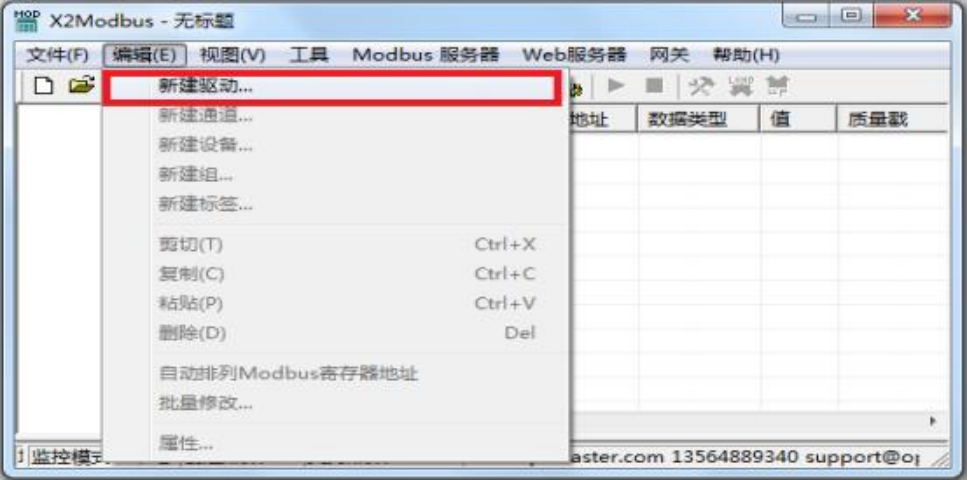

在上位机配置界面菜单栏选择“新建驱动”选项, 如下

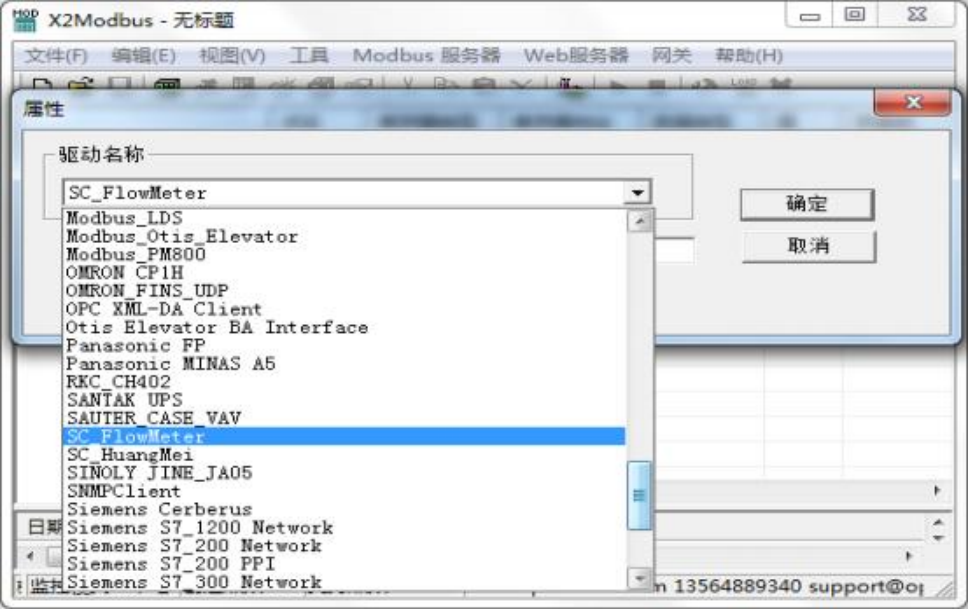

在弹出来的窗口中选择“SC_HuangMei”,如下图
新建通道

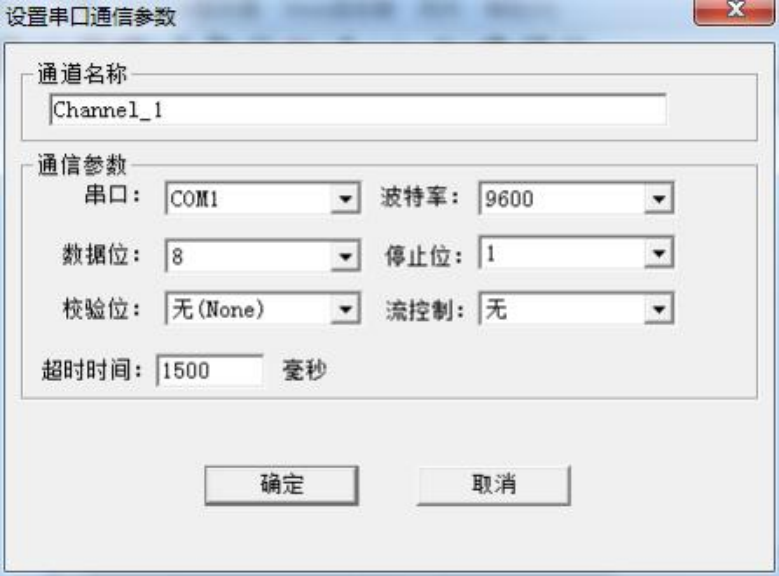

添加好驱动后, 选择新建通道,SC_HuangMei 是以串口方式通讯, 默认通道串口 1, 默认通讯参数:9600bps,8,无校验位,1 个停止位,默认超时时间 1500ms,如下图 。 注意超时时间是指请求帧的等待超时时间。
新建设备

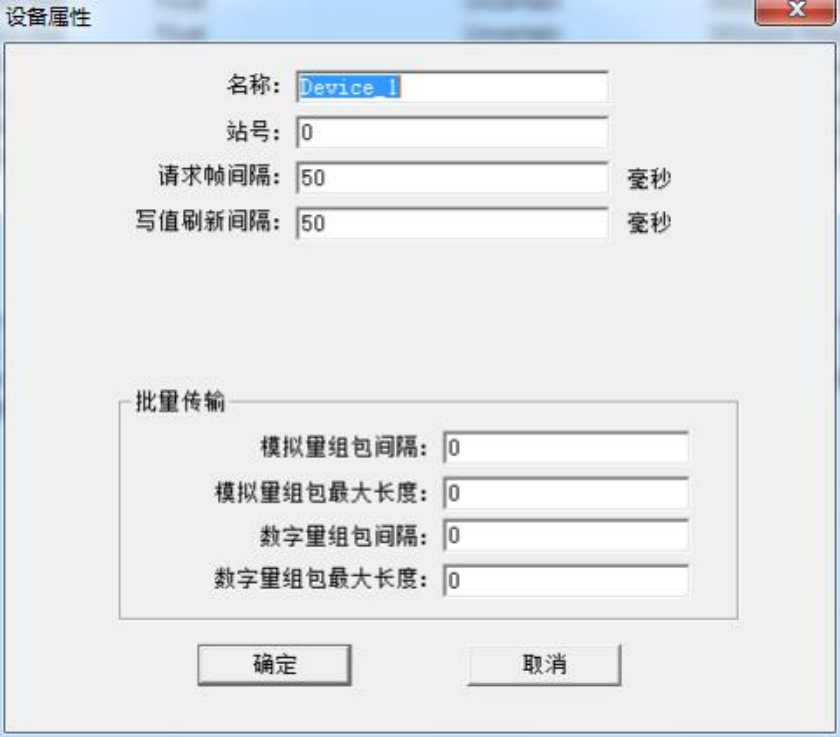

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性, 设备站号代 表不同设备。请求帧间隔为 1000 毫秒。如果设备不支持组包, 可将组包参数设置为 0 即 可,如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
注意涉改站号目前支持 0 ,1 ,2 三种地址, 分别对应:
0----报文以#开始,回车符结尾;
1----报文以{开始,}符结尾;
2----报文以$开始,~符结尾;
新建标签

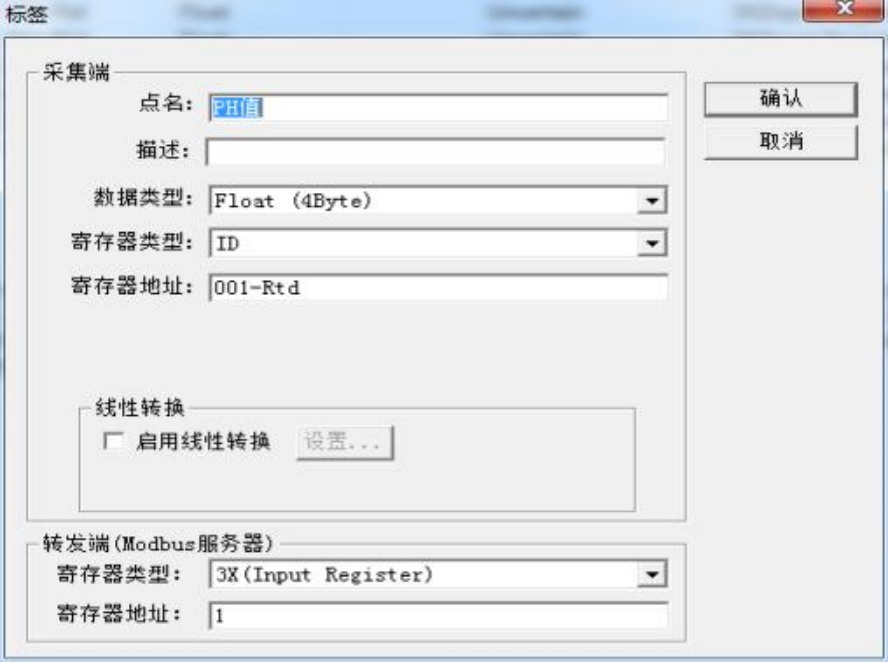

设备新建好后, 选择添加标签 (点) ,也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置, 如下图 。设置标签参数的时候,数据类型选择 Float 类型。

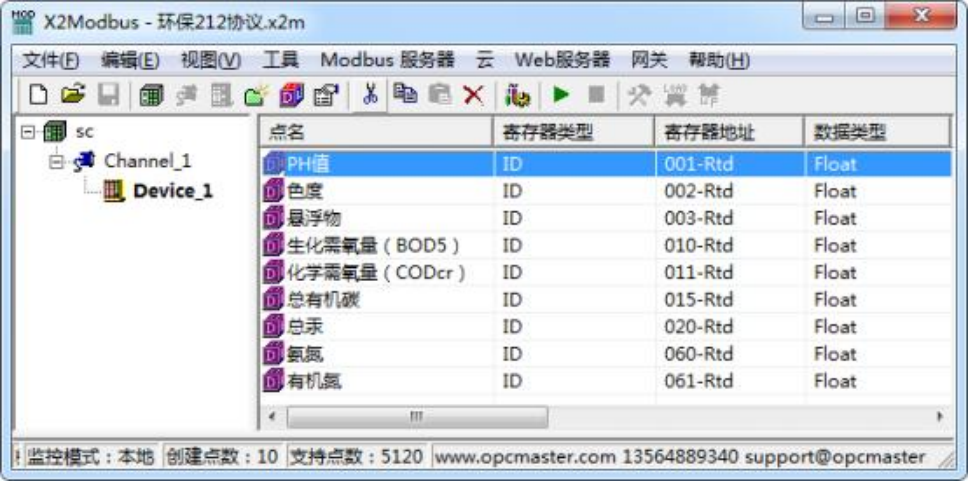

标签建立完成后如下图
采集端支持的数据类型只有 Float 一种类型,具体描述如表

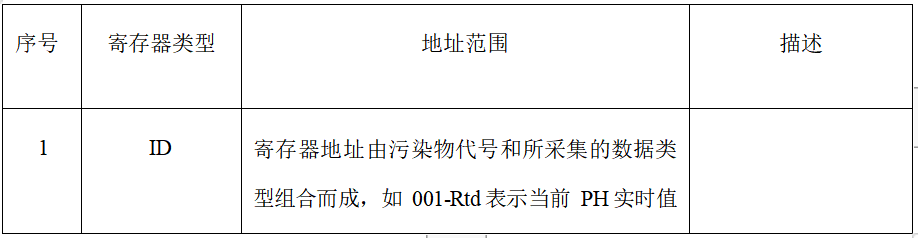

采集端支持的寄存器类型只有 ID 一种类型, 具体描述如表

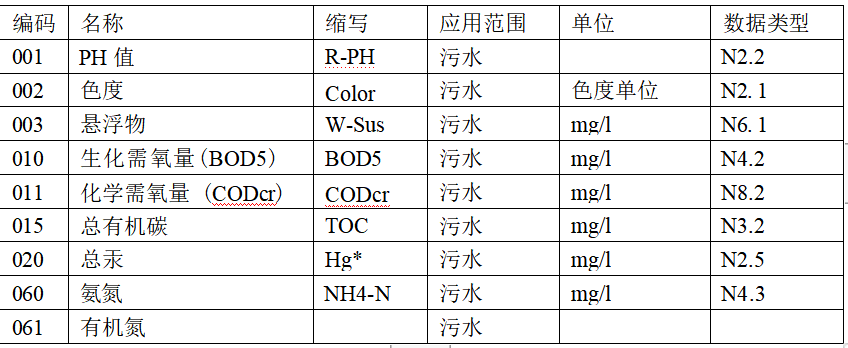

污染物代号如下表
采样数据类型如下表
