新建驱动

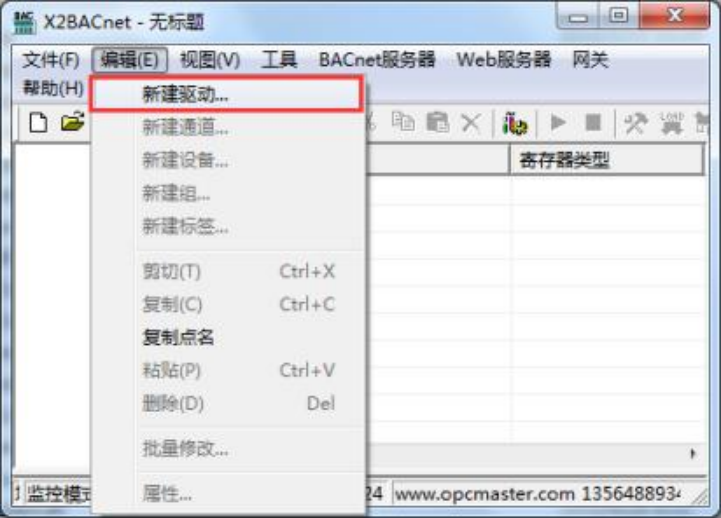

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

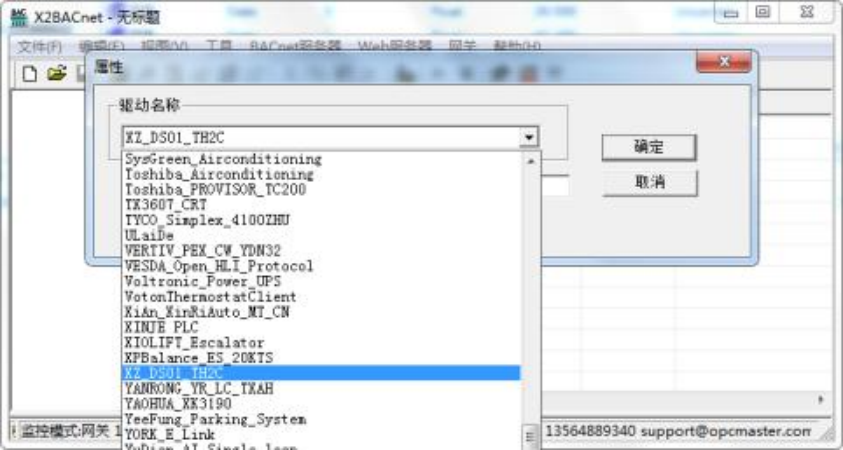

在弹出来的窗口中选择“XZ_DS01_TH2C”,如下图:
新建通道

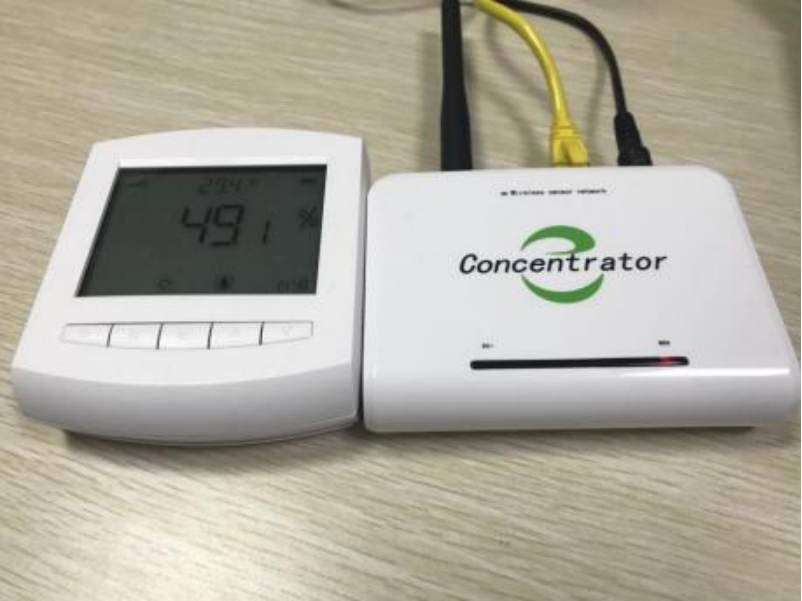

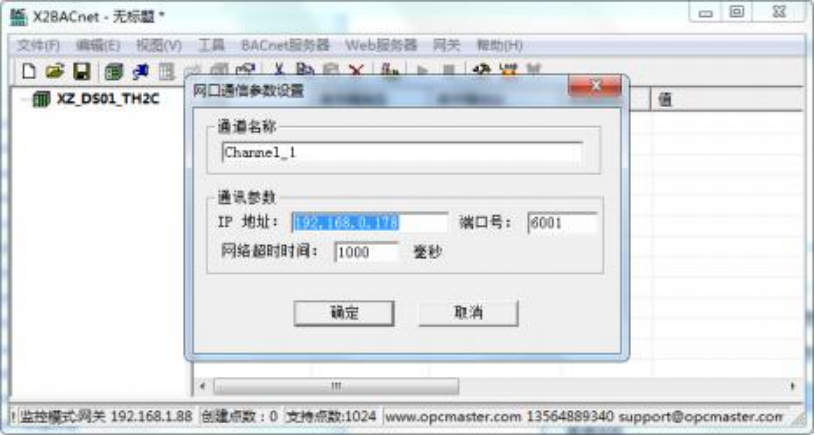

添加好驱动后, 选择新建通道, XZ_DS01_TH2C 是深圳信致通信的一款温湿度传感 器, 以网络 TCP 通信方式通讯, 默认通道 IP 地址为 192.168.0.178 (此参数无效, 在此只 是为了区分现场的设备) ,默认端口号: 6001 (此端口号为温湿度网关配置的 TCP Server 端口号), 默认超时时间 1000 毫秒,如下图:
新建设备

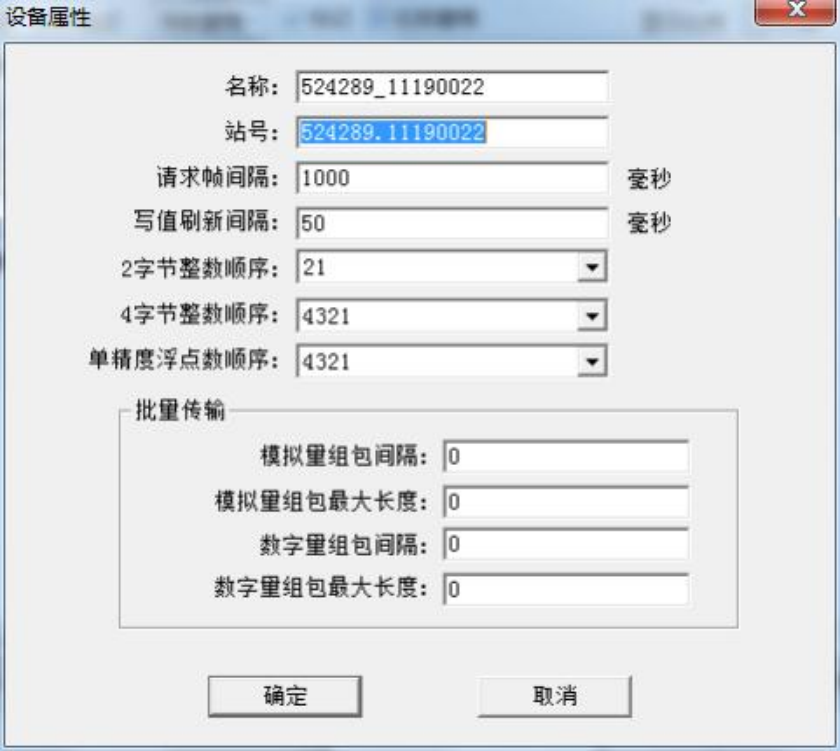

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性,设备默认 站号为 524289.11190022(524289 为传感器网关的ID,11190022 为温湿度传感器设备的ID), 请求帧间隔为 1000 毫秒,将组包参数设置为 0 即可,如下图:
新建标签

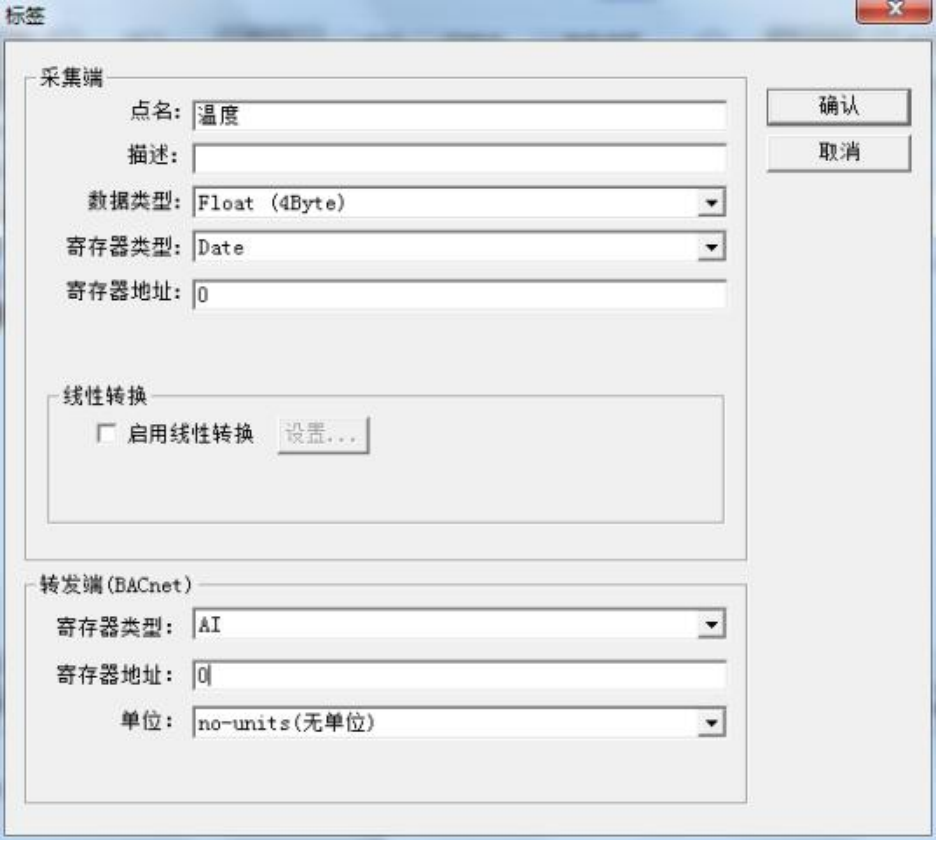

设备建立好后,选择新建标签 (点) ,在建立点位的时候,采集端寄存器类型为 Data, 数据类型选择 Float,寄存器地址 0-3 (见表 2-207-2)。标签配置如下图:

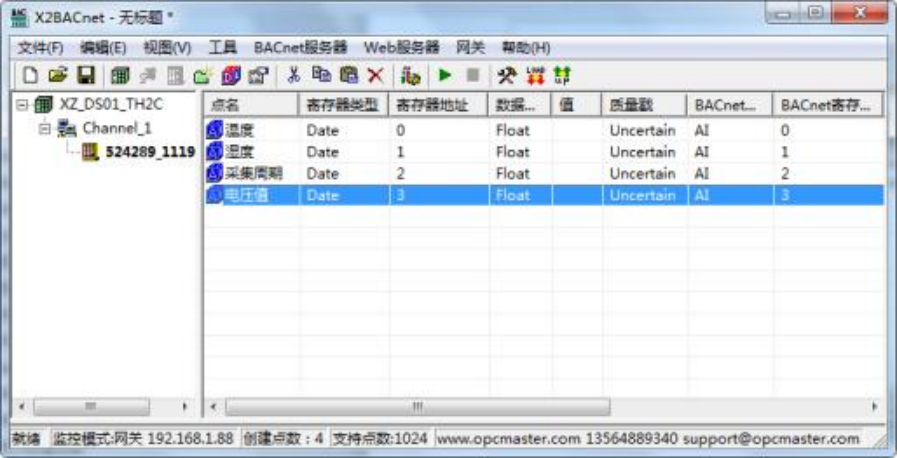

Tag 属性中,转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签建立完成后 如下图:

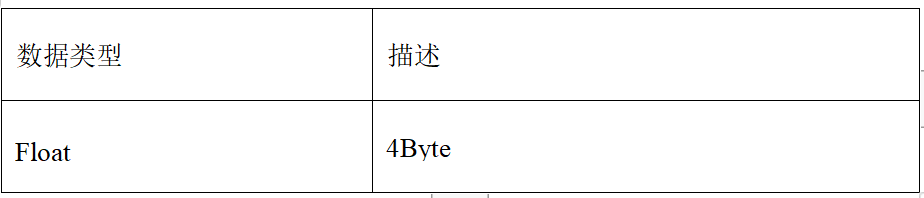

采集端支持的数据类型, 具体描述如表所示:

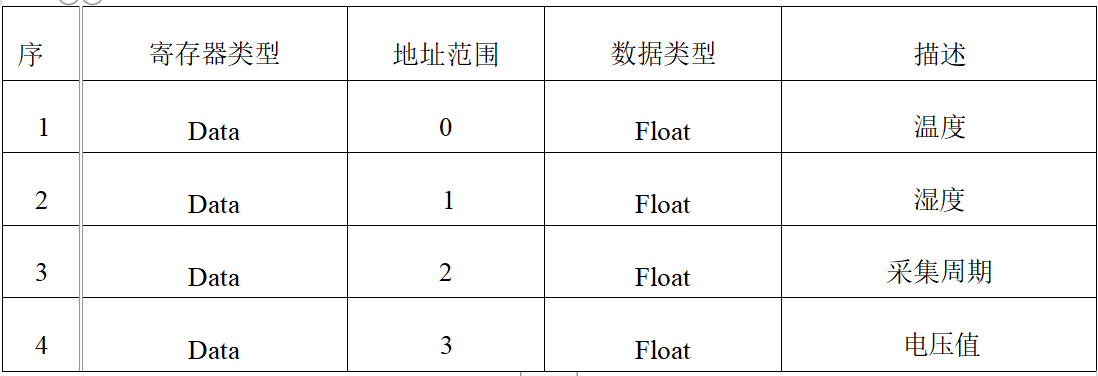

采集端支持的寄存器类型具体说明如表所示。具体每个点含义,可参考该驱动的 范例工程文件。
