TOA_VX2000_V3 (TOA_VX2000_V3 广播)

新建驱动

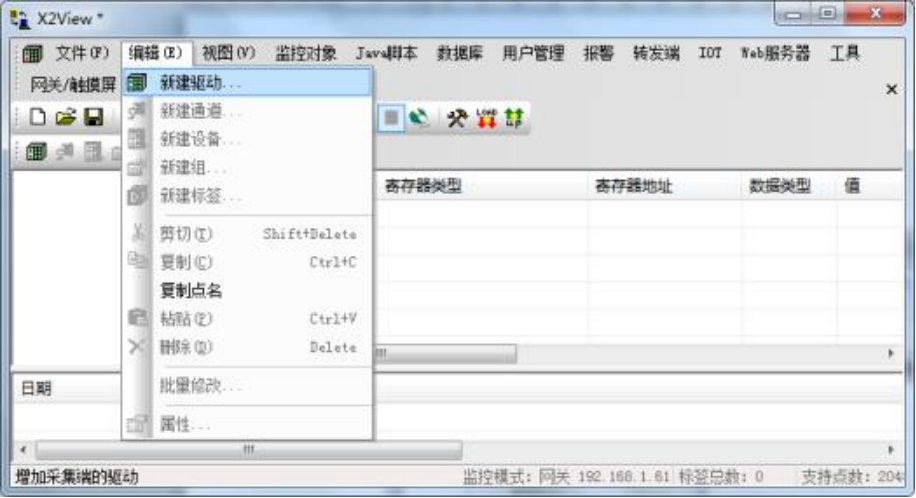

在上位机配置界面菜单栏选择“新建驱动”选项,如下图:

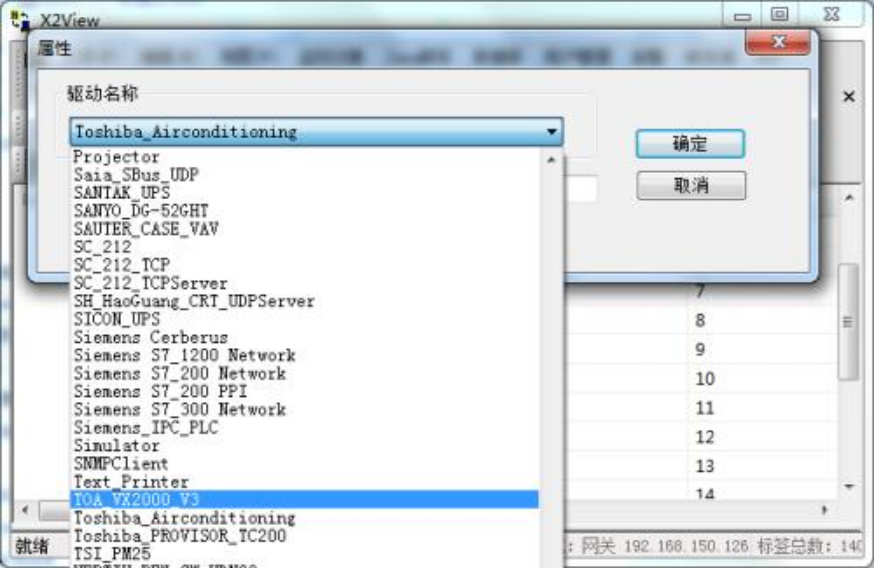

在弹出来的窗口中选择“TOA_VX2000_V3”,如下图:

新建通道

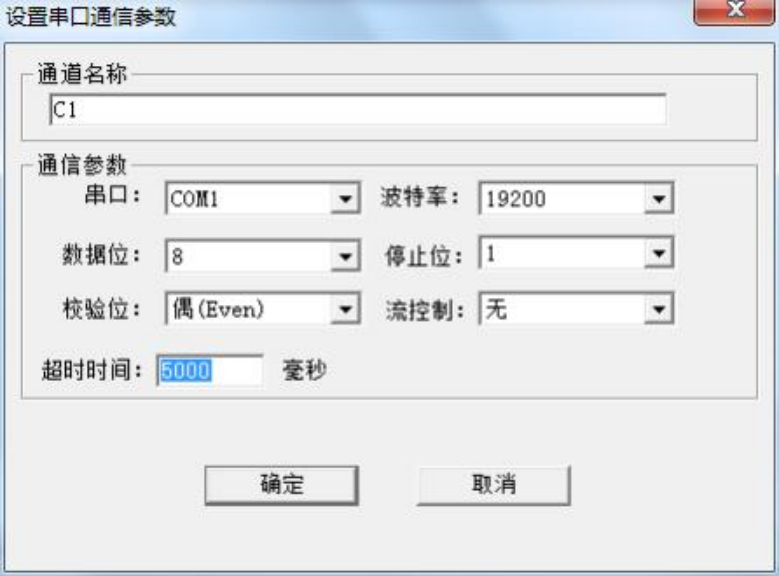

添加好驱动后, 选择新建通道, TOA_VX2000_V3  (TOA_VX2000_V3 广播)协议, 用于只读广播状态。以 RS-232 通信方式通讯,默认通道为串口 1,默认通讯参数:19200bps, 8 ,偶校验位, 1 个停止位,默认超时时间 5000 毫秒,在配置时,如果设备响应比较慢, 超时时间尽量设置长一点,如下图。注意超时时间是指主站请求帧的等待超时时间。

新建设备

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备站号 为空, 无效,请求帧间隔为 1000 毫秒, 将组包参数设置为 0 即可, 如下图。注意 请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

新建标签

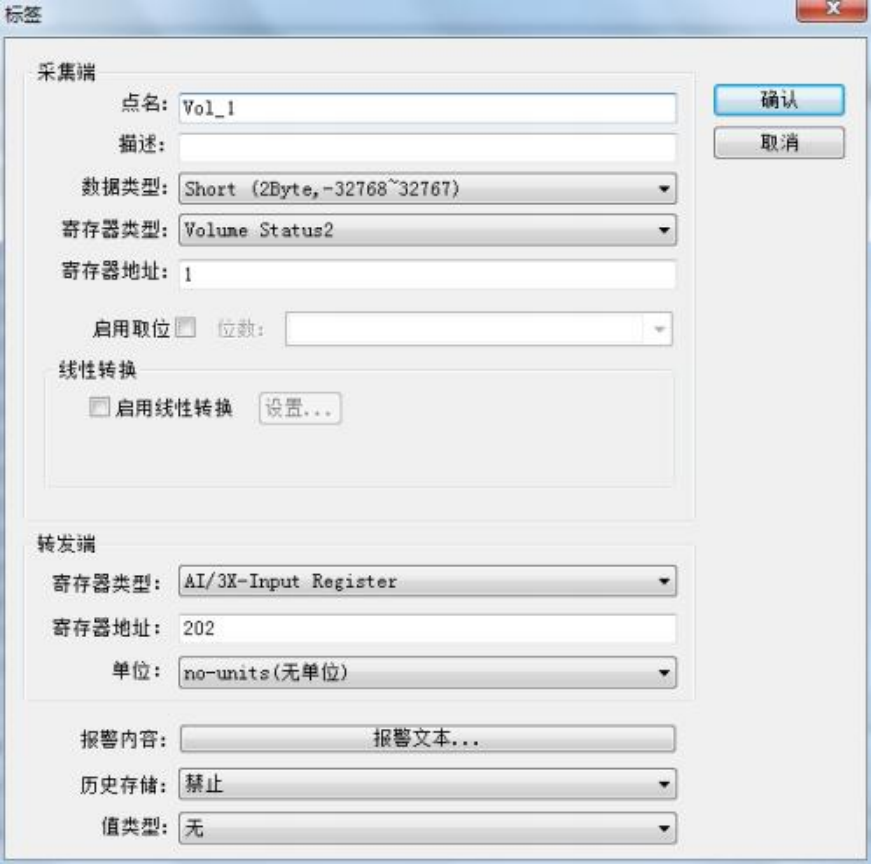

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型对应命 令信息编码,用户可以根据实际情况选择寄存器类型,寄存器地址是指要读取的数据地址, 具体如下图:

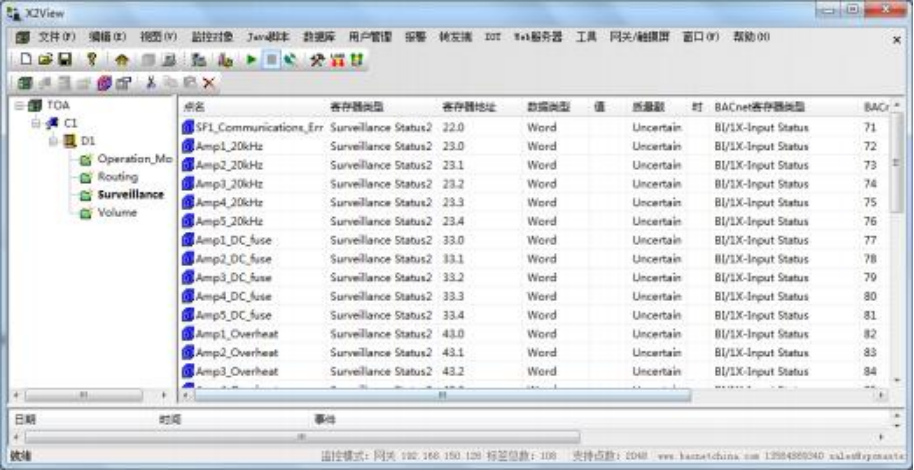

Tag 属性中,转发端 BACnet 从站寄存器基地址可以从 0 开始分配。 标签建立完成后 如下图:

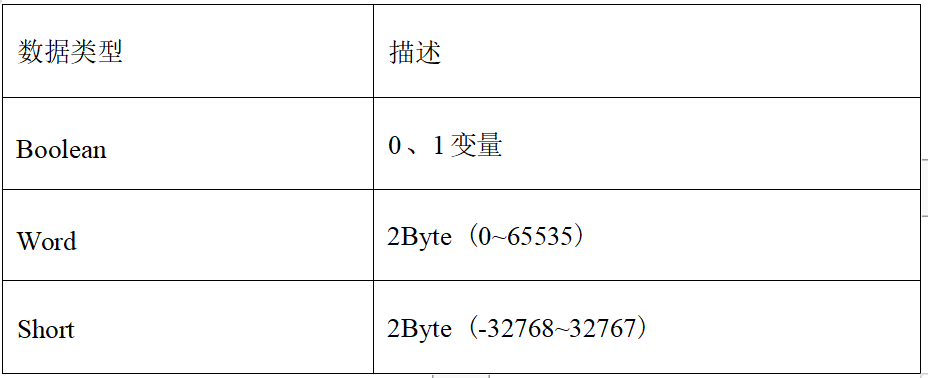

采集端支持的数据类型, 具体描述如表所示:

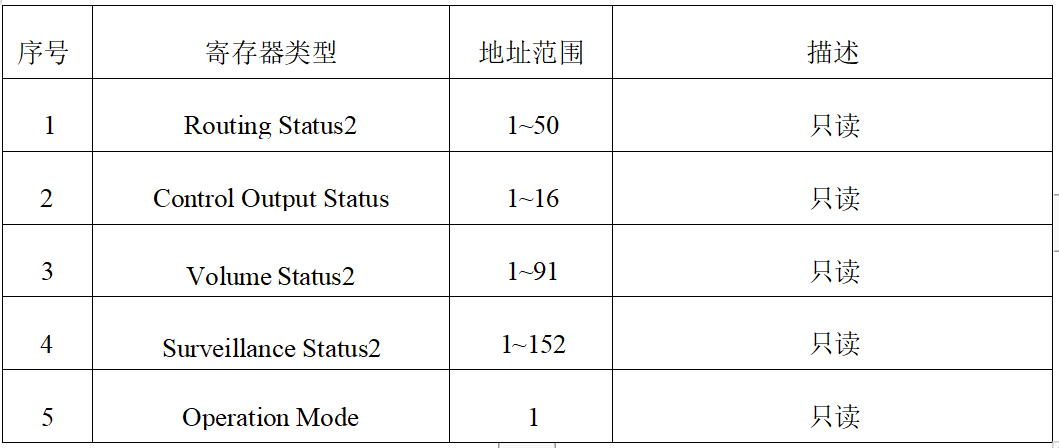

采集端支持的寄存器类型具体说明如表所示。具体每个点含义,可参考该驱动的 范例工程文件。
