SAUTER_CASE_VAV_NEW(北京索特自控新协议)

北京索特自控新协议

新建驱动

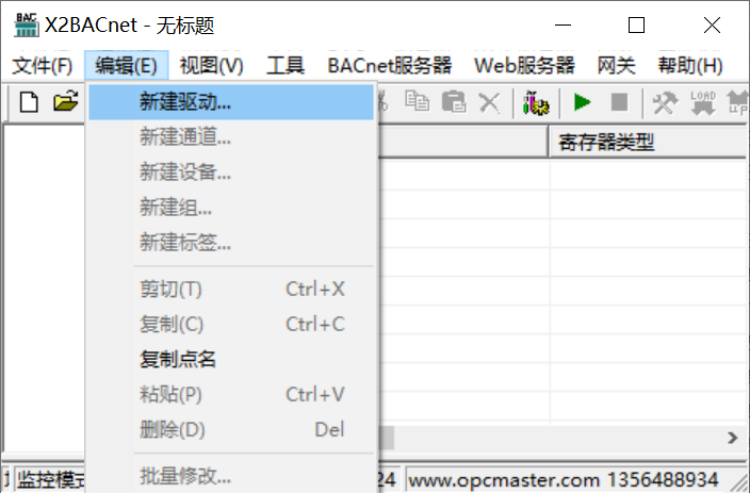

在上位机配置界面菜单栏选择“新建驱动”选项,如下图:
选择新建驱动

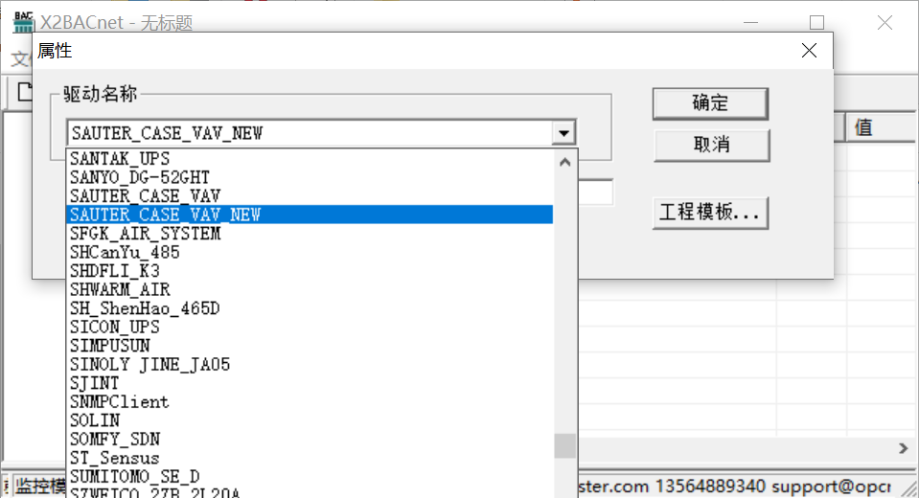

在弹出来的窗口中选择“SAUTER_CASE_VAV_NEW”,如下图:
选择驱动

新建通道

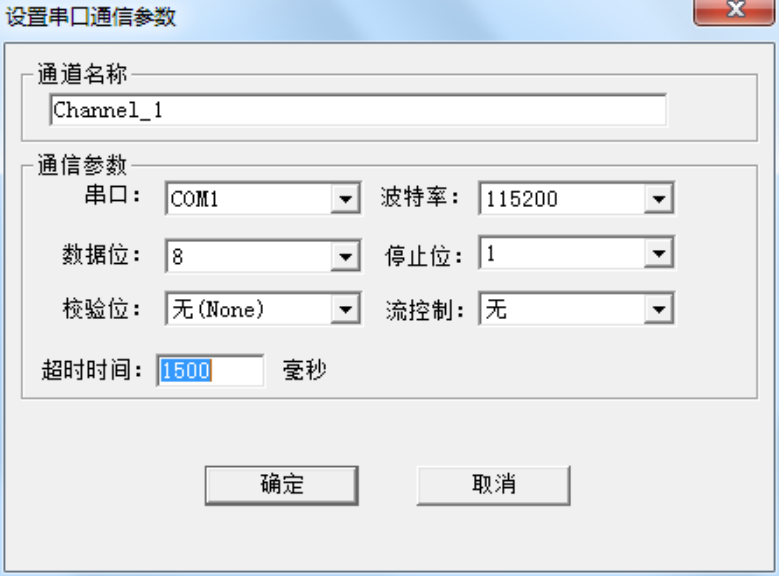

添加好驱动后,选择新建通道,SAUTER_CASE_VAV_NEW是北京索特自控VAV接口新协议。主要以RS-485通信方式通讯,默认通道串口1,默认传输波特率可选115200bps,数据格式为8数据位,1停止位,无校验。默认超时时间为1500ms,在配置时,如果设备响应比较慢,超时时间尽量设置长一点,如下图:
通道参数设置

新建设备

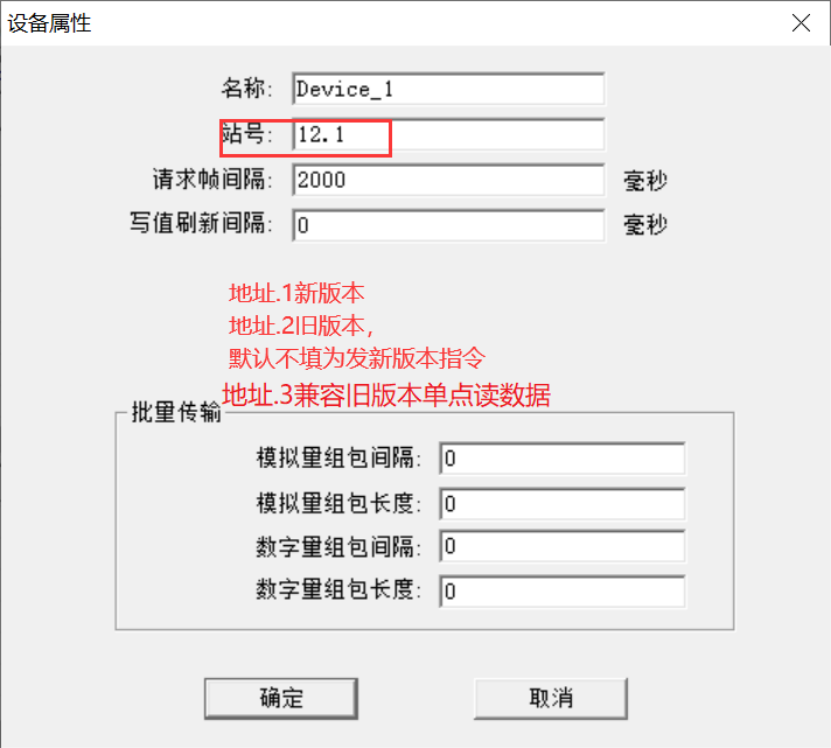

通道建立好后,选择新建设备,在弹出来的对话框中设置设备相关属性,设备默认站号为12.3,请求帧间隔默认为2000毫秒,若设备响应慢,可以将请求帧设置长一点。设备号对应电梯号。如果电梯设备不支持组包,可将组包参数设置为0即可,如下图。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。
和老协议相比,通讯机制不一样,而且报文请求内容也不一样,由于此接口是抓包之后开发的,有三种不同的请求方式,通过设备的类型区分,使用中可能于实际现场设备不相符。不支持控制,只支持读数据。
设备参数设置

新建标签

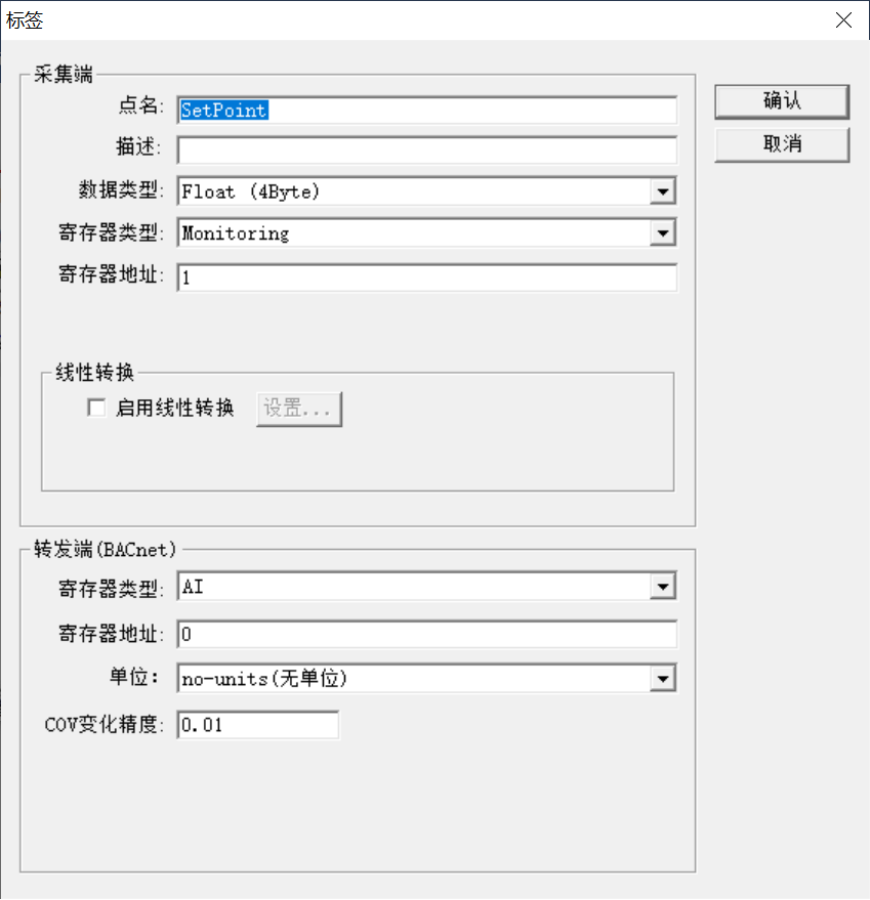

设备建立好后,选择新建标签(点),在建立点位的时候,采集端寄存器类型分为Monitoring(只读不写),寄存器地址是指要读取的数据字段地址,如下图:
标签参数设置

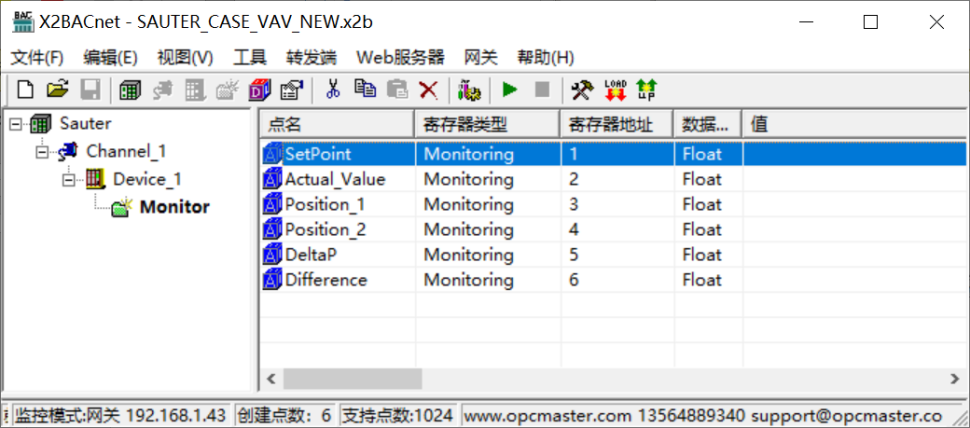

标签建立完成后如下图:
标签添加完成
采集端支持的寄存器类型如下表:
序号寄存器类型地址范围描述
1Monitoring(只读不写)1~61 Setpoint2 ActualValue %
3 Position_14 Position 2
5 ∆p6 Difference
