Projector (爱普生投影机)

新建驱动

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

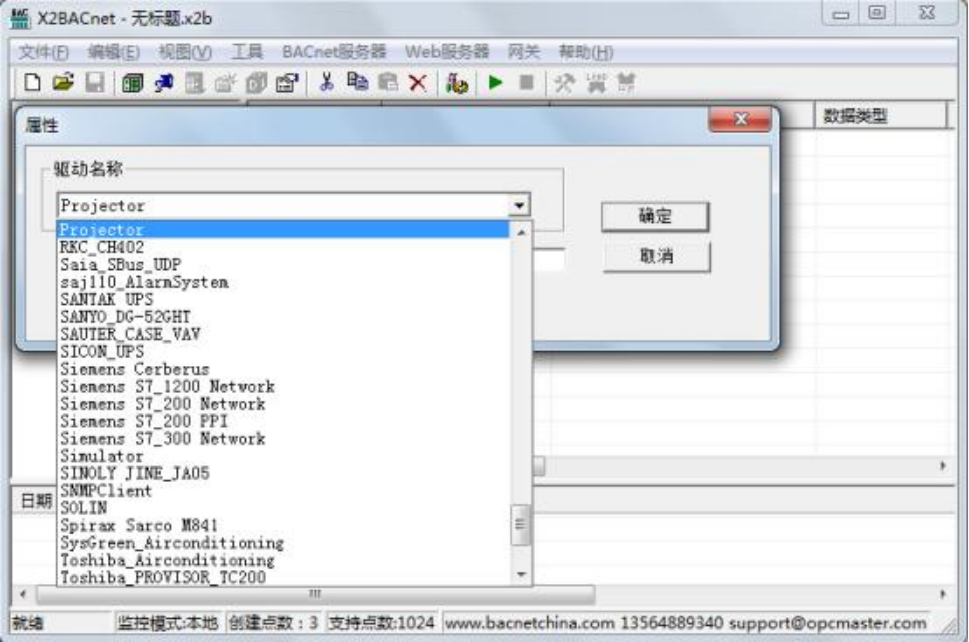

在弹出来的窗口中选择“Projector”,如下图:

新建通道

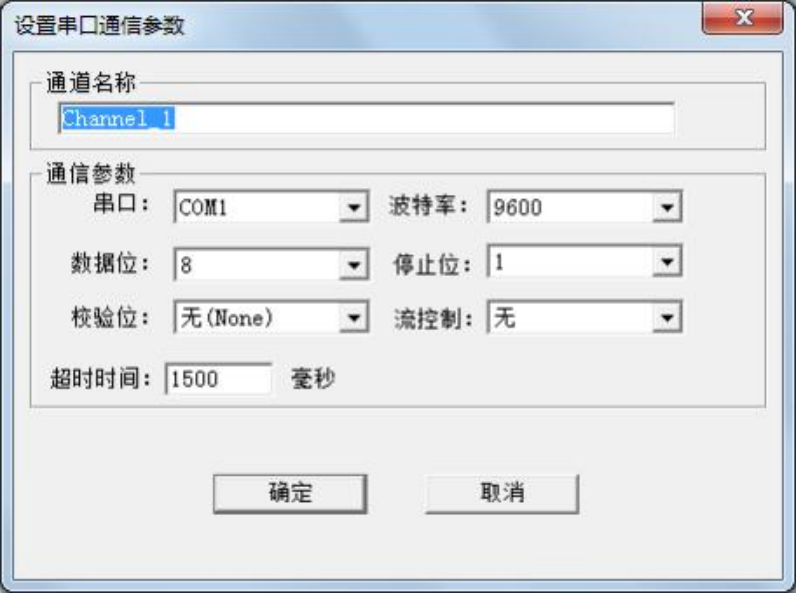

添加好驱动后, 选择新建通道, 默认通道串口 1 ,默认通讯参数: 9600bps ,8,无校 验位,1 个停止位,默认超时时间 1500ms,如下图。注意超时时间是指请求帧的等 待超时时间。通道参数层可以不用设置, 使用默认参数即可。

新建设备

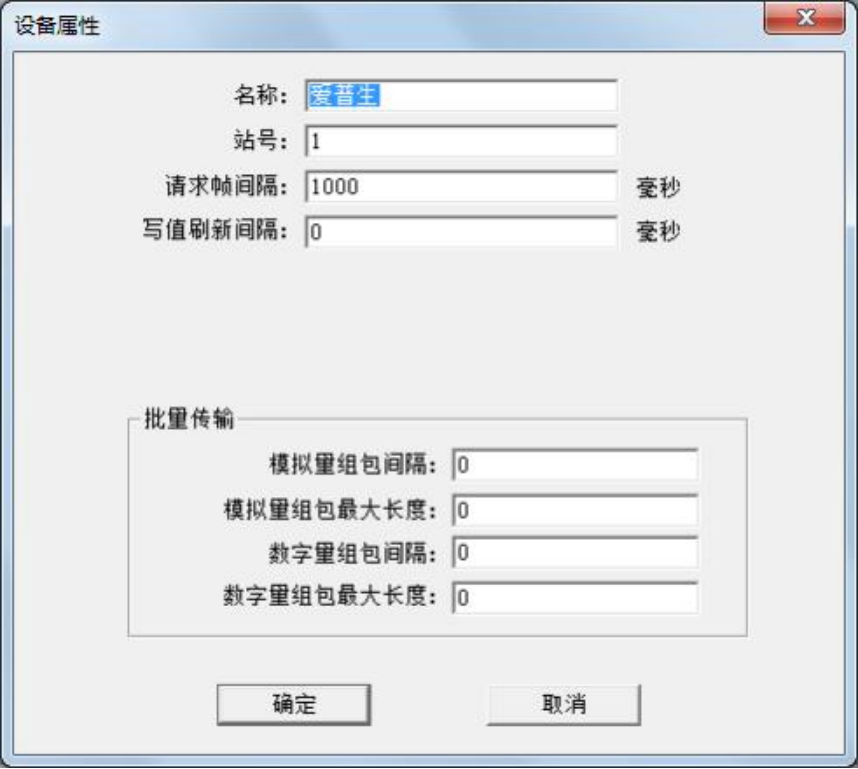

通道建立好后,选择新建设备,在弹出来的对话框中设置设备相关属性,设备站号 1, 请求帧间隔为 50 毫秒。如果设备不支持组包,可将组包参数设置为 0 即可,如下图。 注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。设备层参数可以 不用设置, 保持默认即可。

新建标签

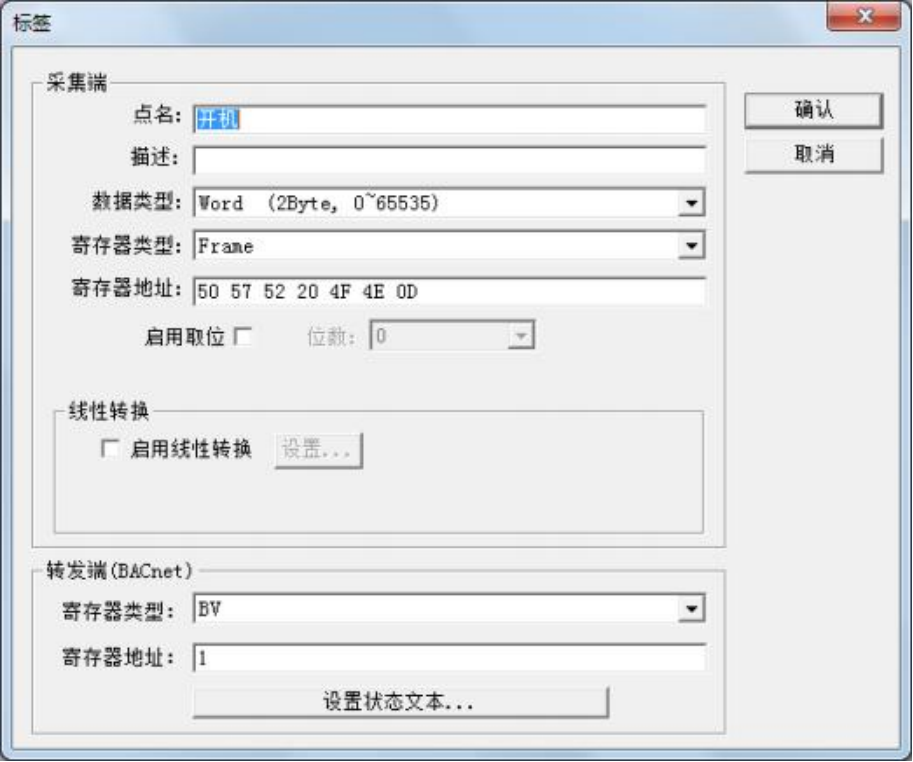

在建立点位的时候, 寄存器类型为 Frame,寄存器地址具体填写开机关机的 ASCII 码, 具体参照如下:
开机:50 57 52 20 4F 4E 0D  (十六进制表示,转换为 ASCII 码为 PWR ON 回车)
关机: 50 57 52 20 4F 46 46 0D  (十六进制表示,转换为 ASCII 码为 PWR OFF 回车)
转发端寄存器类型建议选为 BV,如下图:

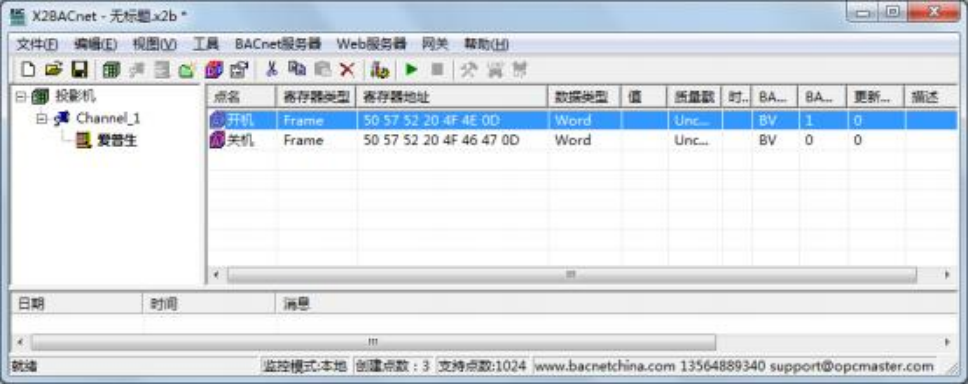

开机关机标签建立完成后如下图:
注意:

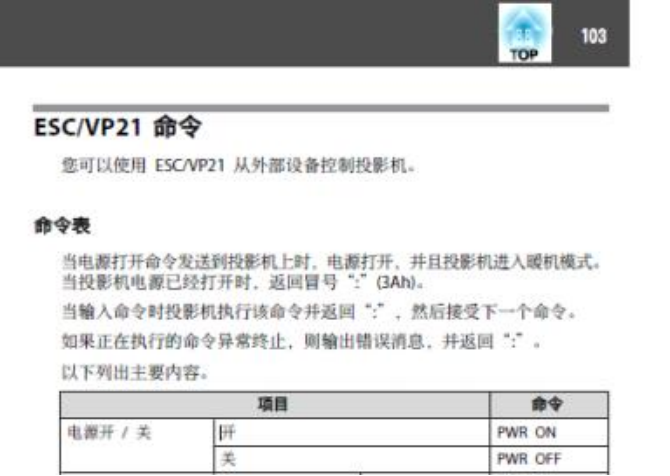

1)    投影机开关机对应寄存器地址的设置可以参照爱普生使用说明书多媒体液晶投影 机说明书的 ESC/VP21  命令表如下图:

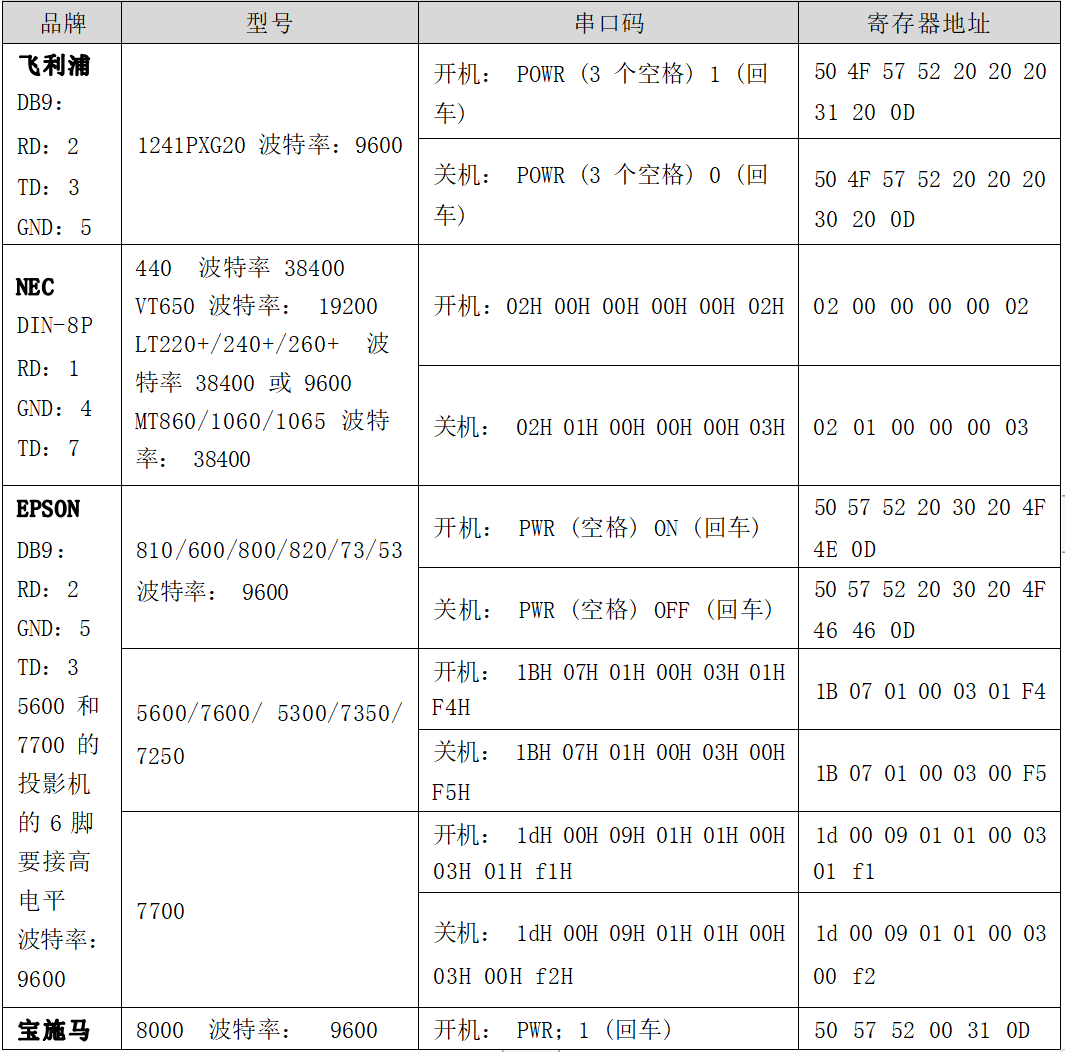

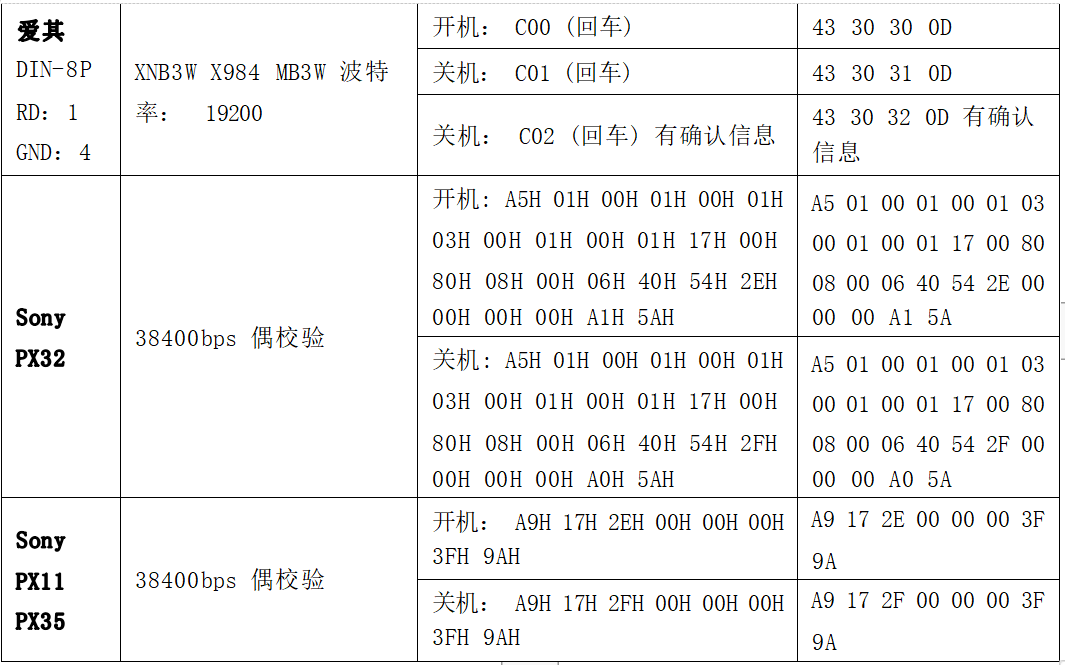

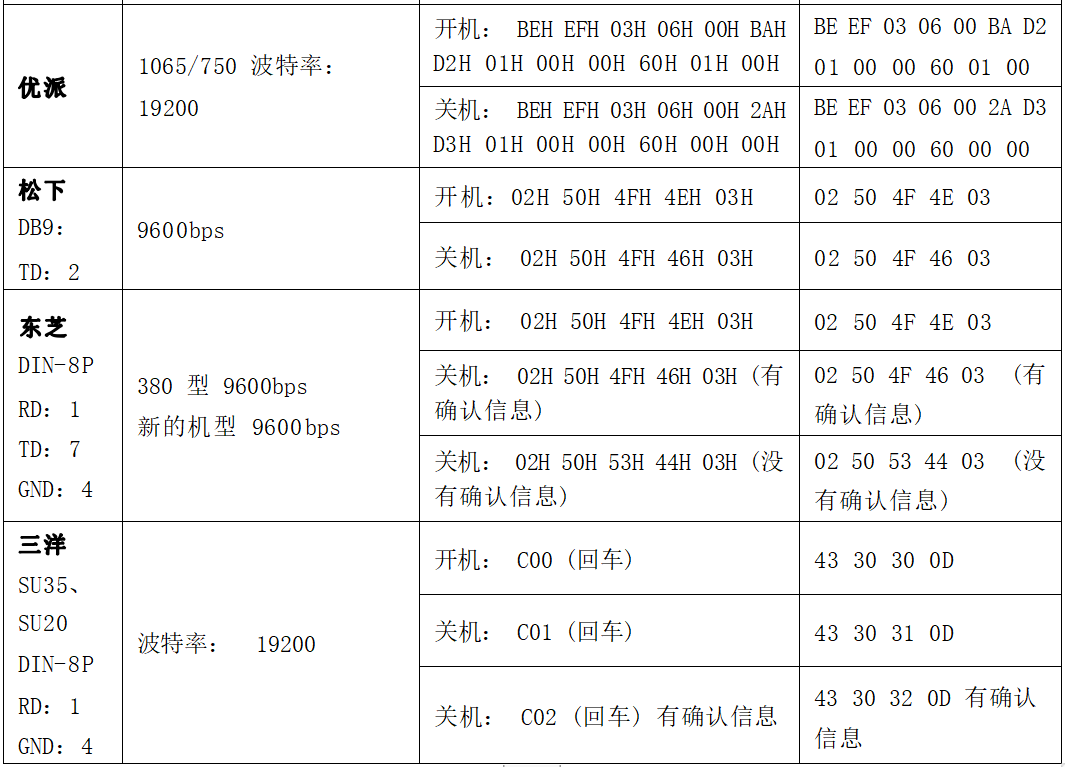

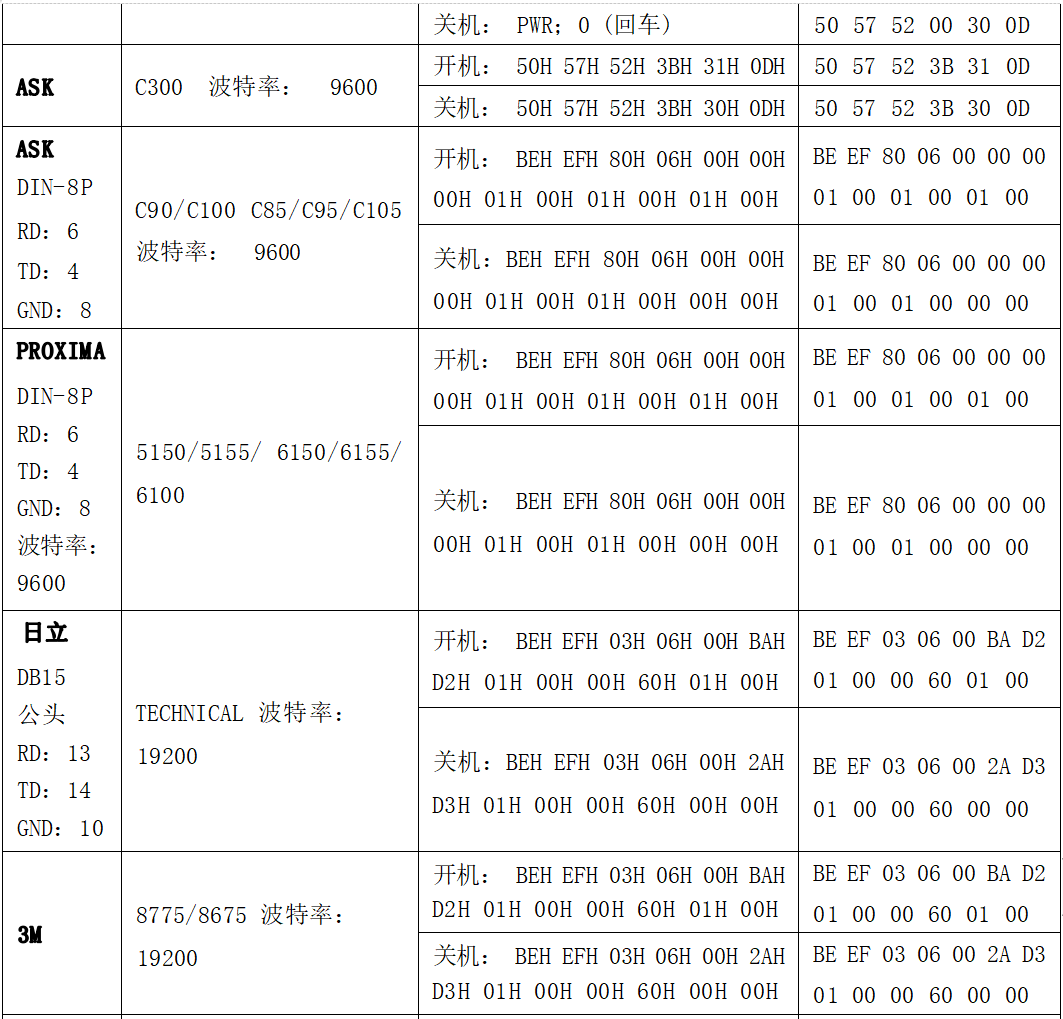

2)  各大投影机品牌的开关机串口码详见下表:
