新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

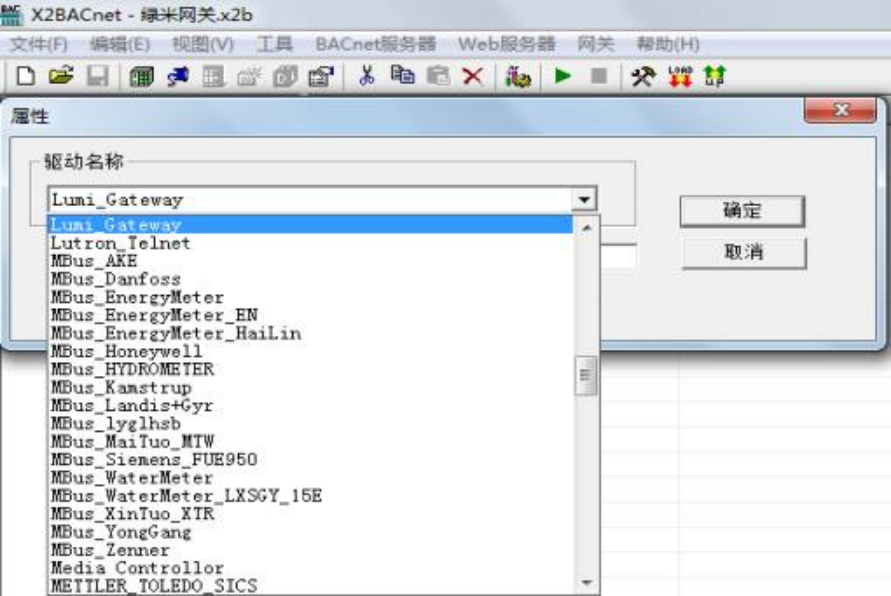

在弹出来的窗口中选择“Lumi_Gateway”, 如下图
新建通道

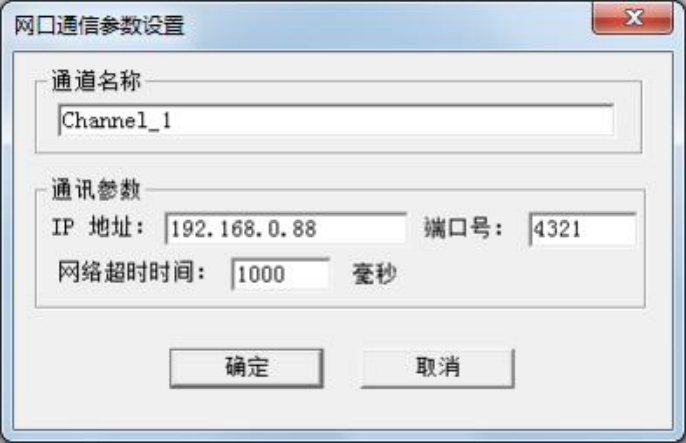

添加好驱动后,选择新建通道, Lumi_Gateway 以网口通讯,ip 地址可以填迅饶网关 IP 地址,端口号 4321,默认超时时间 1000ms,如下图 ,网关会以组播方式在 0 网段 去发 whois,小米网关收到后都会应答。
注意超时时间是指请求帧的等待超时时间。
新建设备

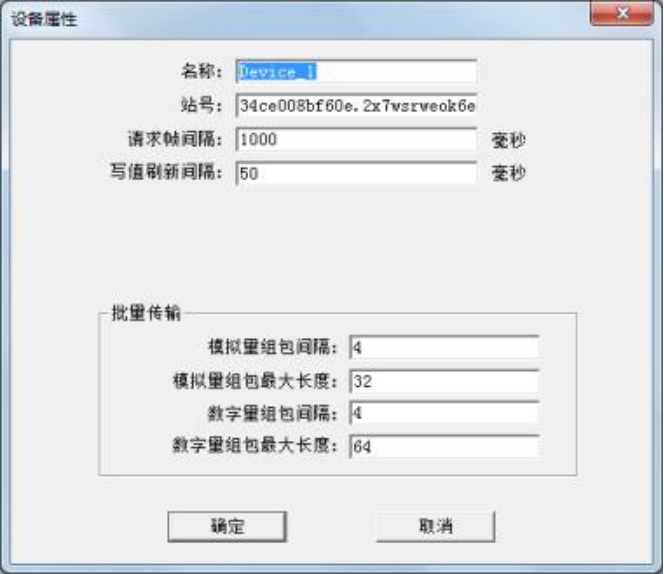

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号为 34ce008bf60e.54E5EBB9AA9A4B84,站号对应控制器 MAC 地址.局域网通讯密码 的设备号, 请求帧间隔为 1000 毫秒, 可将组包参数设置为 0 即可, 如下图 。注意 请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

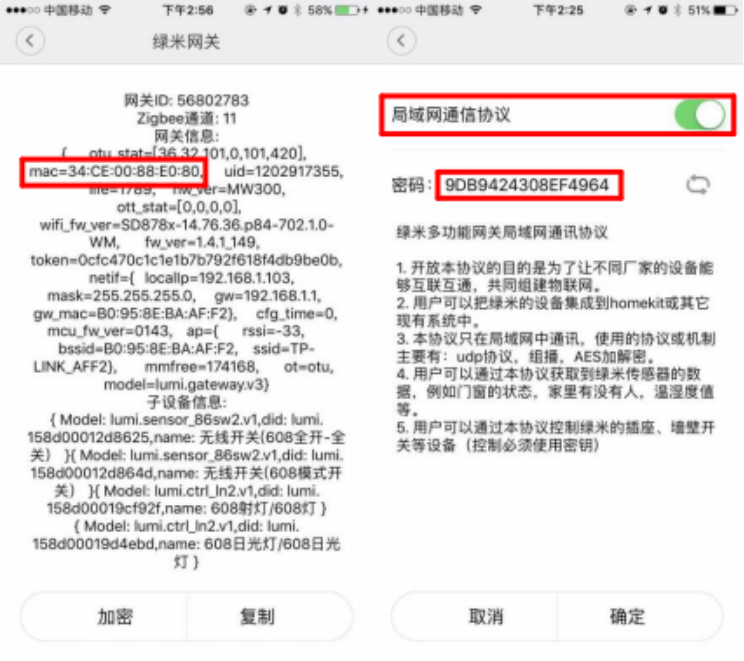

站名从手机 APP 米家中获取,如下图 所示,并且局域网通信协议处于打开状 态:
另外, 也可以是用迅饶自主开发的 LumiScan.exe 工具直接扫描出设备。 扫描之前保证 电脑跟小米网关同网段, 米家 APP 里已经添加了该小米网关以及设备。

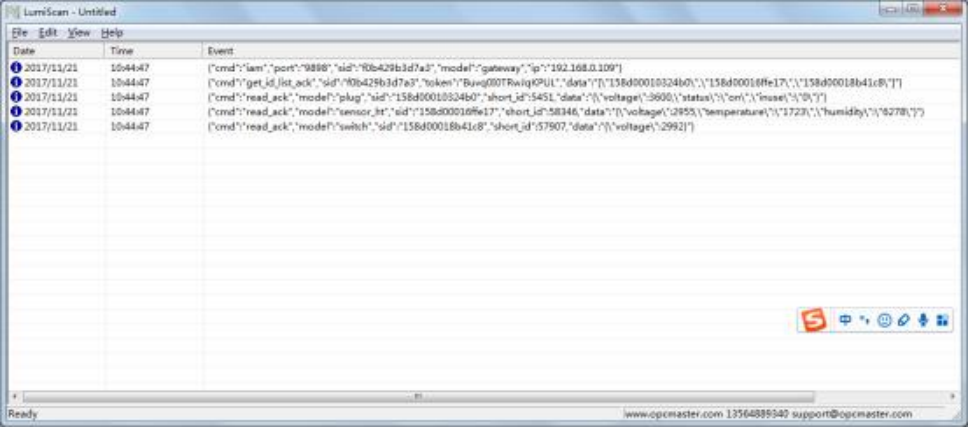

扫描出来如下图

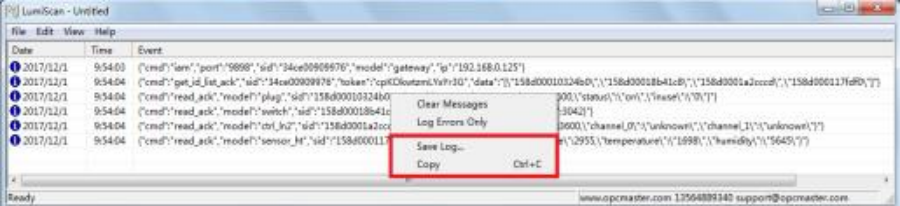

右击选择 Save Log 保存信息到到记事本中拷贝,也可以选择单行 Copy 拷贝出需要的 信息, 来配置点位。
配置工程时,设备属性框中按以下格式填入站号:
小米网关的 MAC 地址(不区分大小写) .局域网通信协议密码(区分大小写) ,添加 完成后如下图
例, 34ce00909976.54E5EBB9AA9A4B84
新建标签

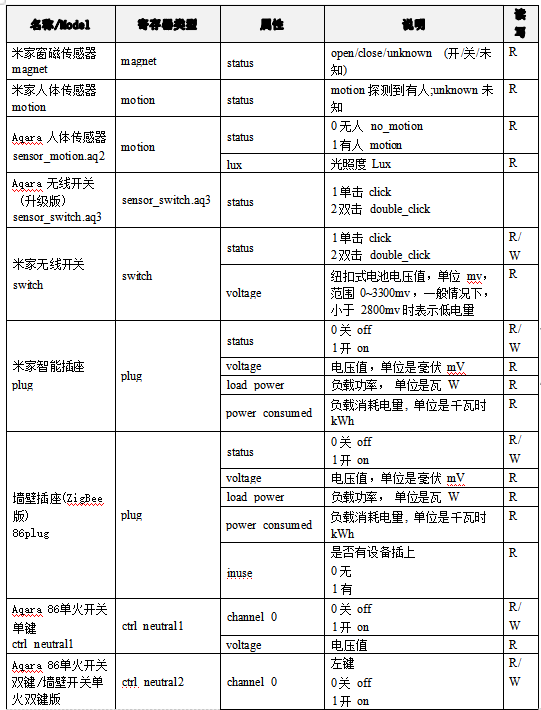

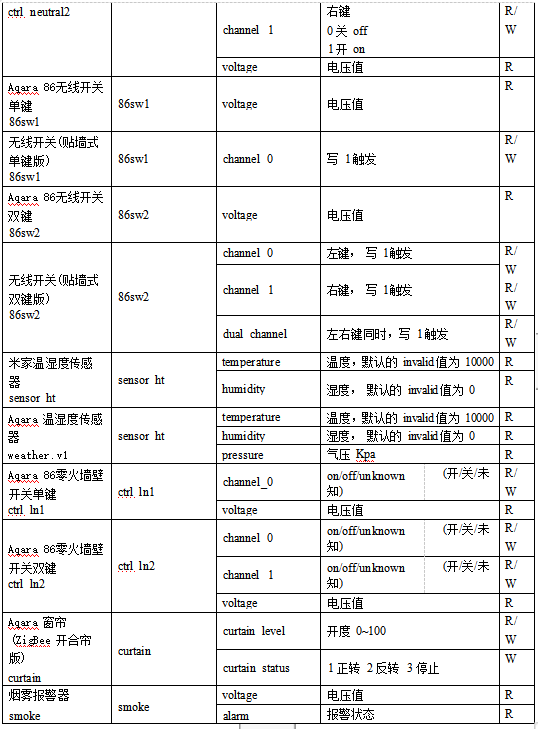

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型对应设 备类型, 目前支持设备类型如下表 2- 153-2。
寄存器地址格式:设备 ID.属性(通过手机 APP 米家查询did 属性)
例, 158d000127a651.voltage

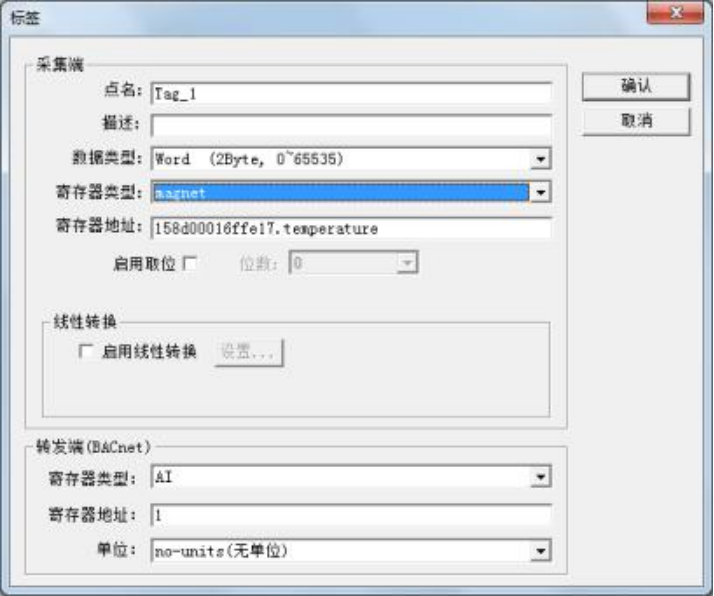

详细设备类型以及属性, 说明等可参照采集端寄存器类型表。 填好的标签属性参照下图

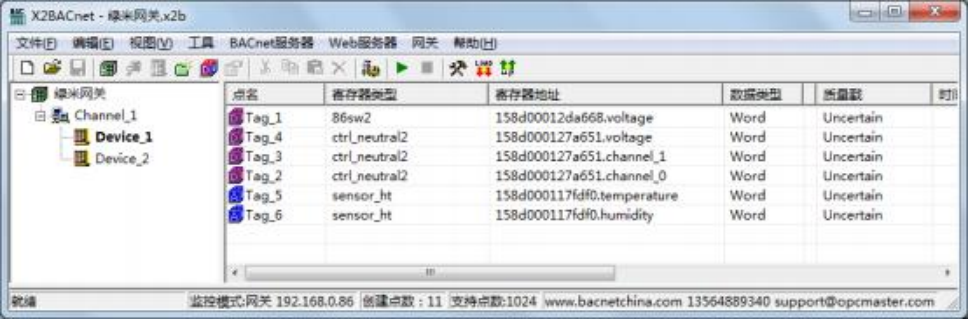

标签建立完成后如下图

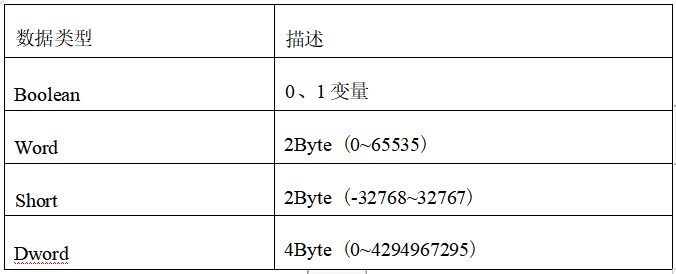

采集端支持的数据类型如下表
采集端支持的寄存器类型共有以下类型, 具体说明如表
