新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:
在弹出来的窗口中选择“Epson_PJLink”,如下图:
新建通道

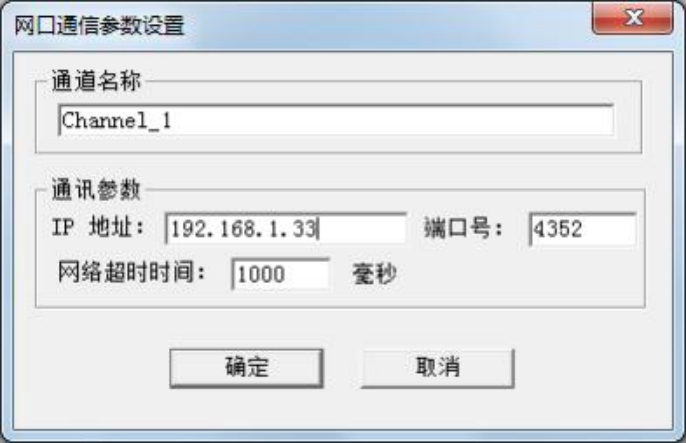

添加好驱动后, 选择新建通道, Epson_PJLink 以网口通讯,ip 地址为采集端设备 IP 地 址, 端口号 4352,默认超时时间 1000ms,如下图。注意超时时间是指请求帧的等 待超时时间。
新建设备

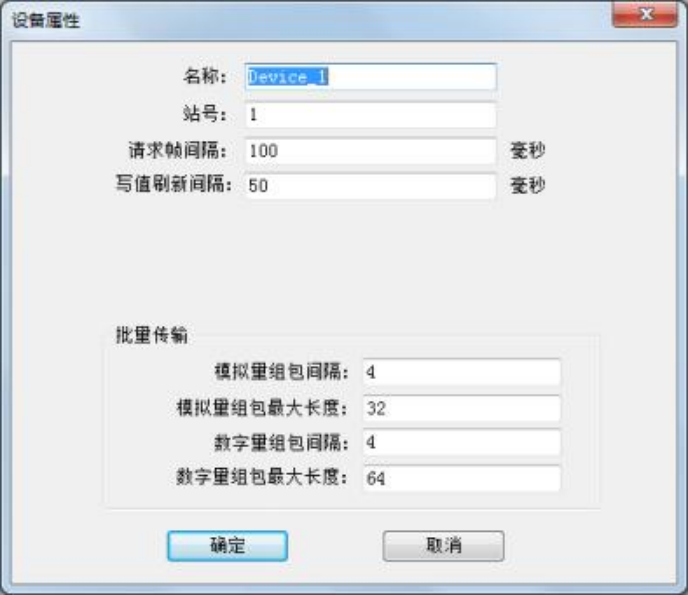

通道建立好后,选择新建设备,在弹出来的对话框中设置设备相关属性,设备站号 1, 请求帧间隔为 50 毫秒。如果设备不支持组包,可将组包参数设置为 0 即可,如下图。 注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。设备层参数可以 不用设置, 保持默认即可。
新建标签
在建立点位的时候, 寄存器类型为 Address,寄存器地址从 0 开始,按以下顺序依次 新建标签,具体参照如下:(注意, 只有前三个点位可控)
0 Power status
1 Input switch
2 Mute status
3 Lamp number/ lighting hour
4 Input toggling list
5 Projector name
6 Manufacture name information
7 Product name information
8 Other information
9 Class information
10 Error status

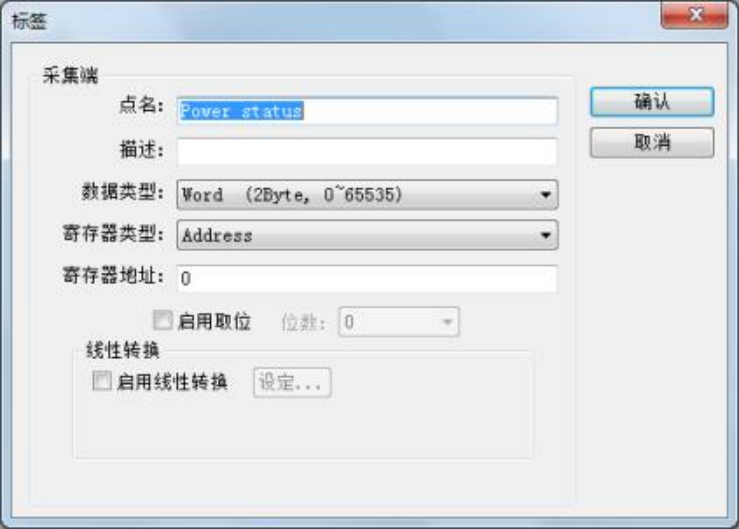

标签属性完成, 如下图:

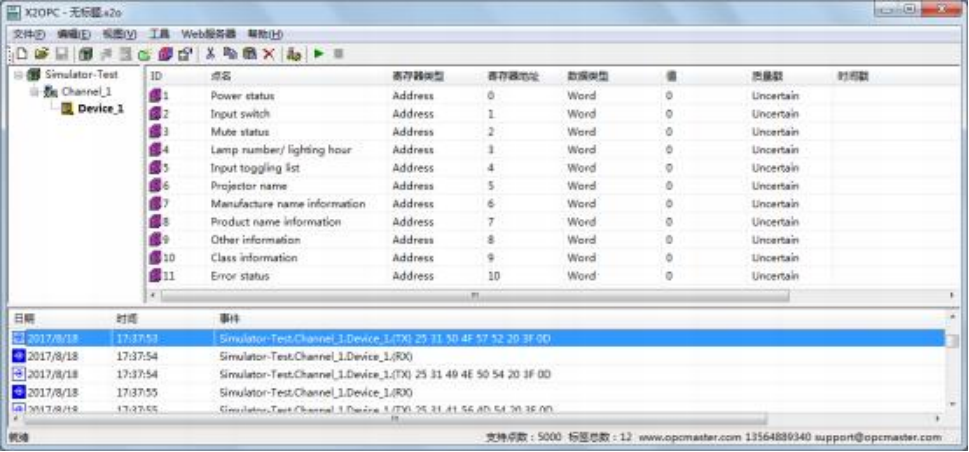

所有标签建立完成后如下图:
