Curtain_Motor_485 (窗帘 485 通讯协议)

新建驱动

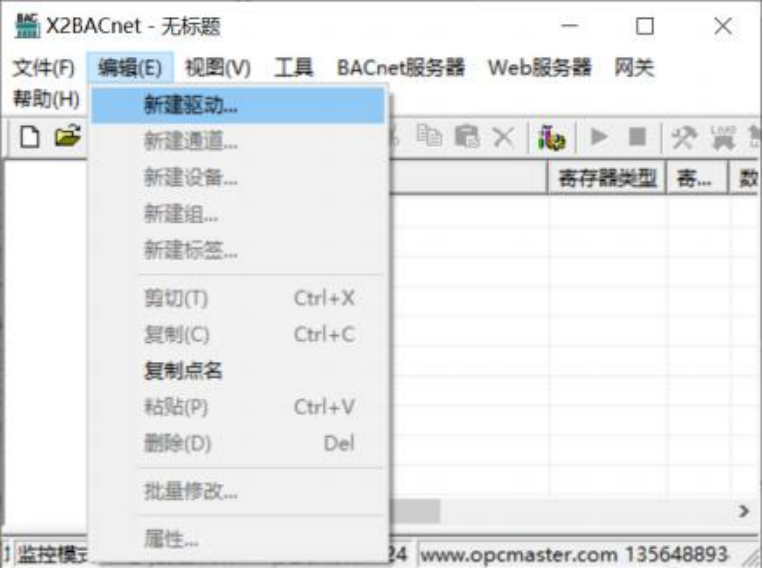

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

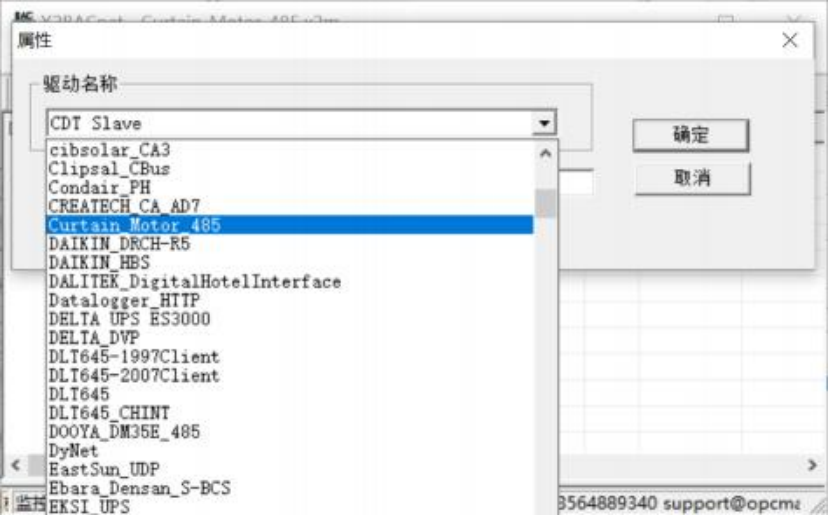

在弹出来的窗口中选择“Curtain_Motor_485”, 如下图:

新建通道

添加好驱动后, 选择新建通道, Curtain_Motor_485 窗帘 485 通讯协议, 以 RS-485 通 信方式通讯,默认通道为串口 1,默认通讯参数: 19200bps ,8 ,无校验位, 1 个停止位, 默认超时时间 1500 毫秒,在配置时,如果设备响应比较慢,超时时间尽量设置长一点, 如下图。注意超时时间是指主站请求帧的等待超时时间。

新建设备

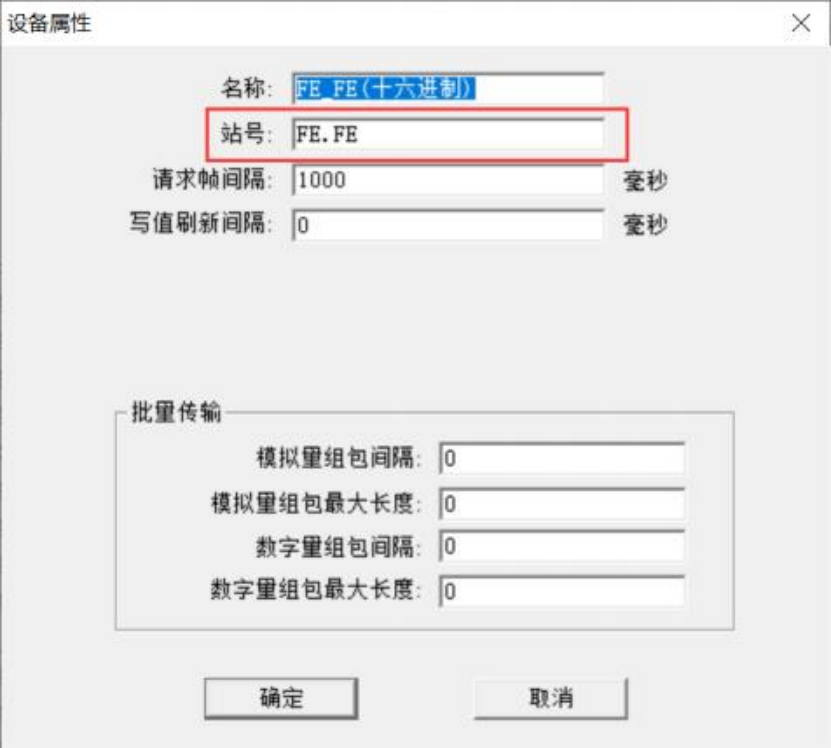

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号默认为 FE.FE,站号为设备的通讯地址。请求帧间隔为 1000 毫秒, 将组包参数设置为 0 即可,其他参数默认。如下图 2-272-4。注意请求帧间隔是指发出下一帧请求与上一帧请 求之间的时间间隔。
注: 设备站号由两个地址组成, 以. 区分;<十六进制>
如 FE.FE,前一个地址 FE 代表 ID_L,后一个地址 FE 代表 ID_H。

新建标签

设备建立好后,选择新建标签(点) ,在建立点位的时候,采集端寄存器类型为 Data, 寄存器地址,具体如下表:

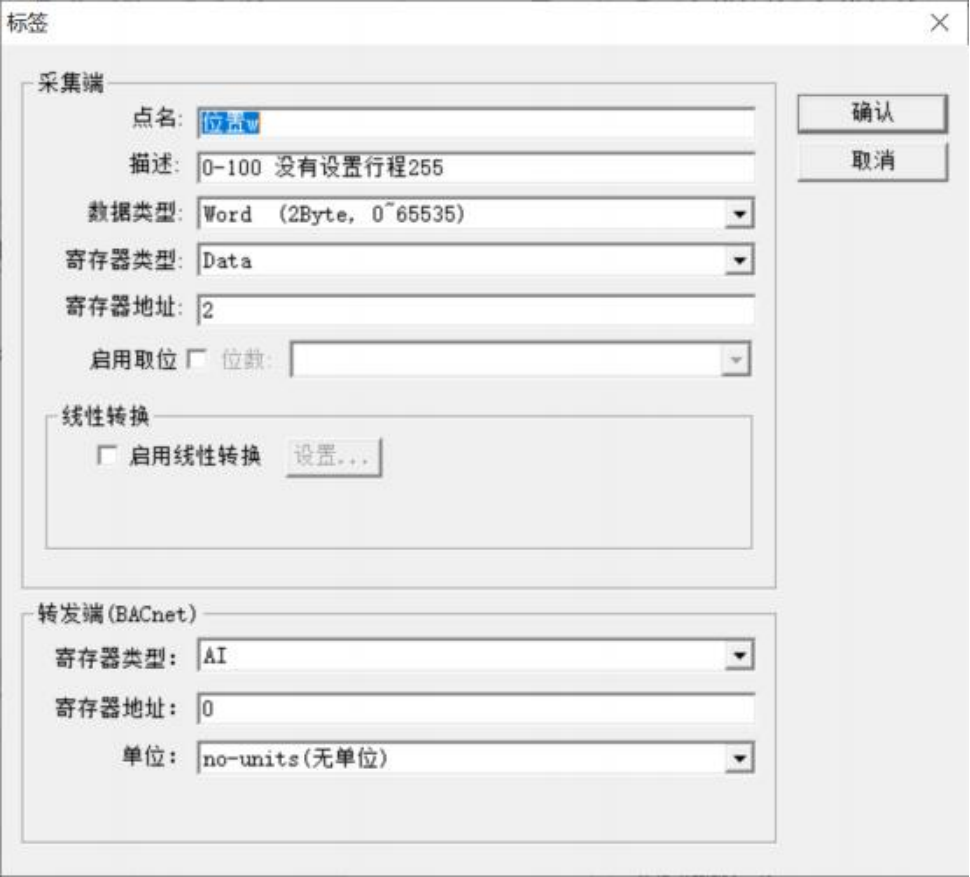

标签建立完成后如下图:

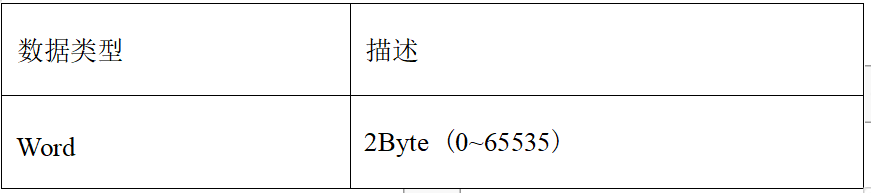

采集端支持具体描述如表:

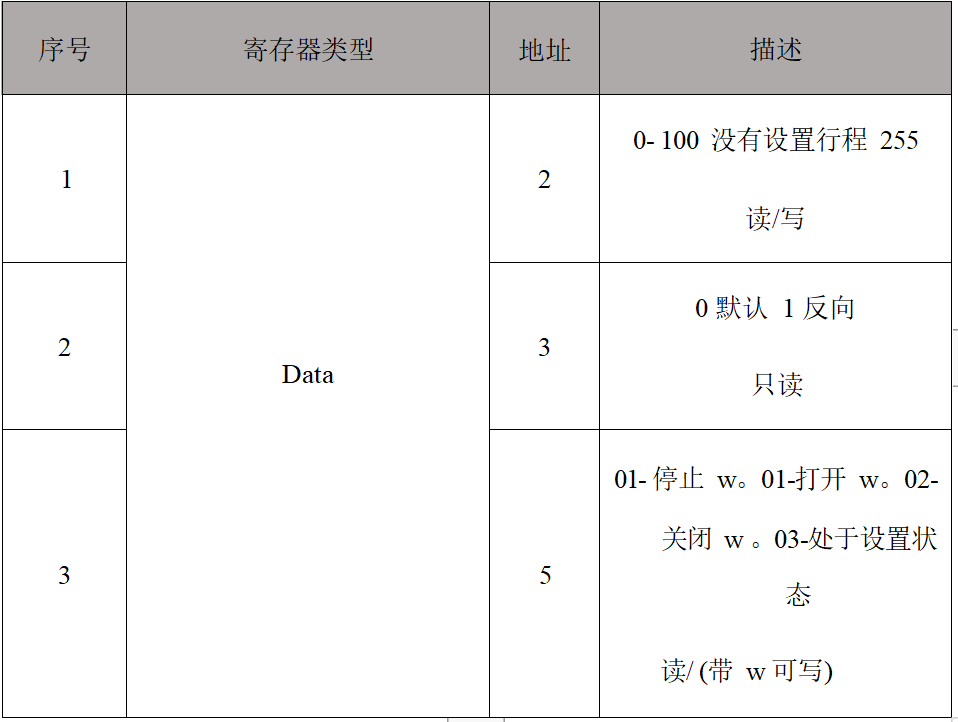

采集端寄存器类型和地址,具体描述如表所示。具体点表可参考范例工程
