新建驱动

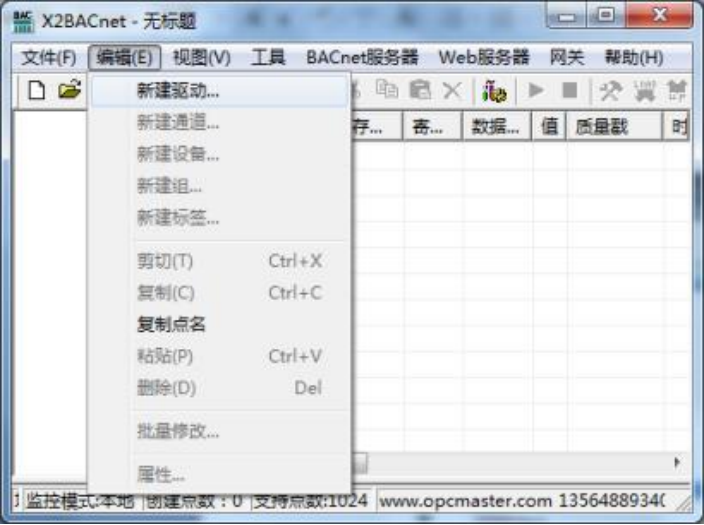

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

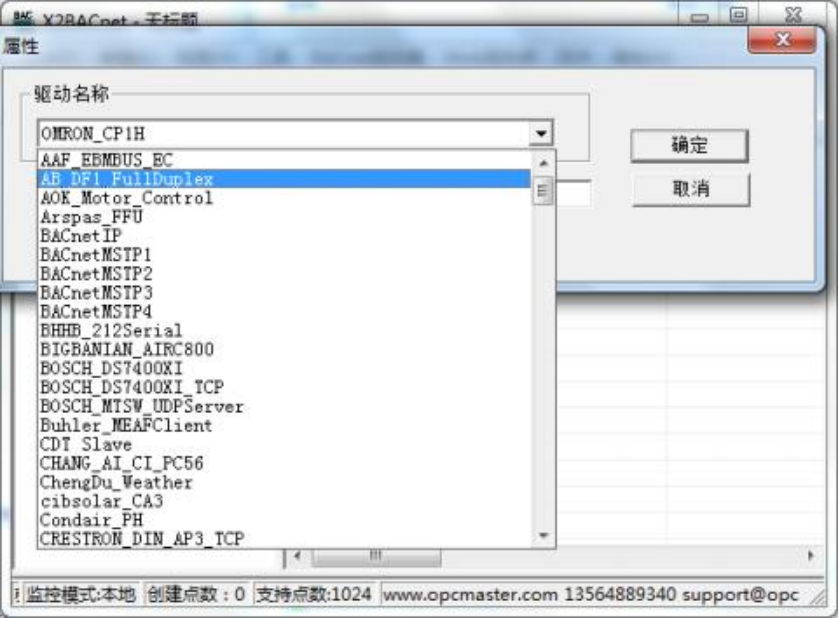

在弹出来的窗口中选择“AOK_Motor_Control”,如下图
新建通道

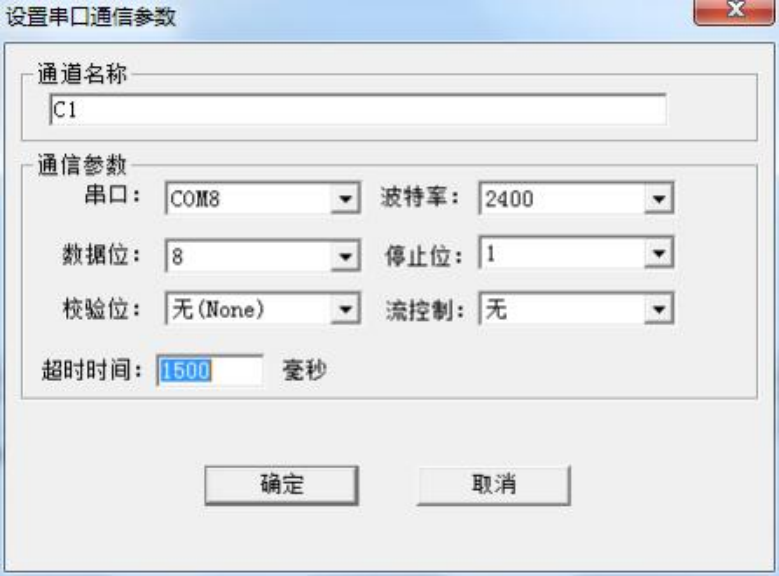

添加好驱动后,选择新建通道,AOK_Motor_Control 是深圳奥科伟业科技电动窗帘驱 动开放协议,以 RS-485 通信方式通讯,默认通道为串口 1 ,默认通讯参数: 2400 ,8,无 校验位,1 个停止位, 默认超时时间 1500 毫秒,在配置时, 如果设备响应比较慢,超时 时间尽量设置长一点,如下图。注意超时时间是指主站请求帧的等待超时时间。
新建设备

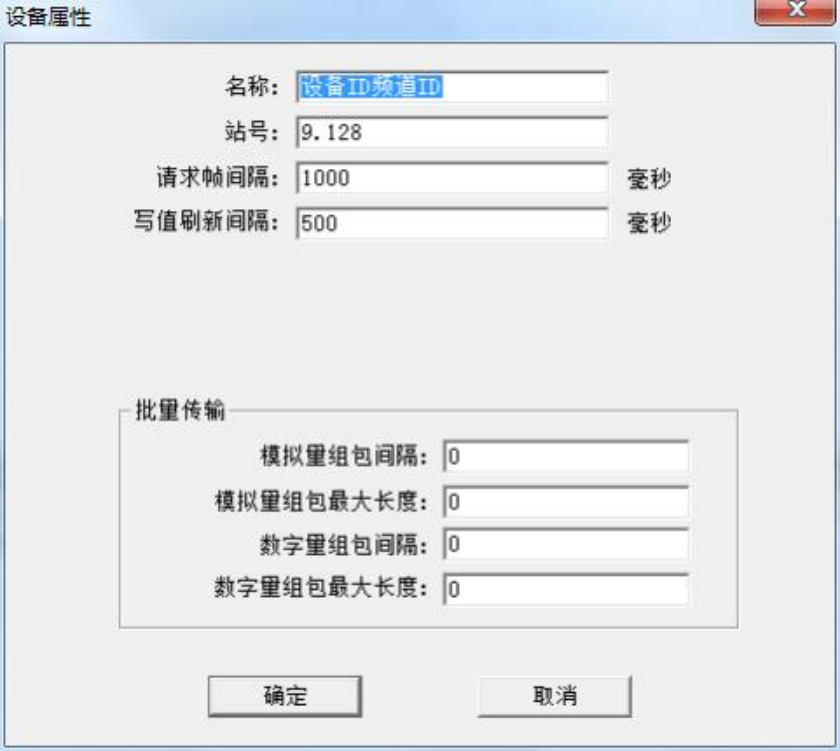

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号为 9.128 ,由设备 ID 频道 ID 组成, 请求帧间隔为 1000 毫秒, 将组包参数设置为 0 即 可,如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
通道 ID 为 1 个 Word 的二进制位表示。通道范围为 1~16.对应一个 Word 的 16 位. 如频道 8 对应 Word 第 8 位,对应实际 ID 为 2^7=128.
新建标签

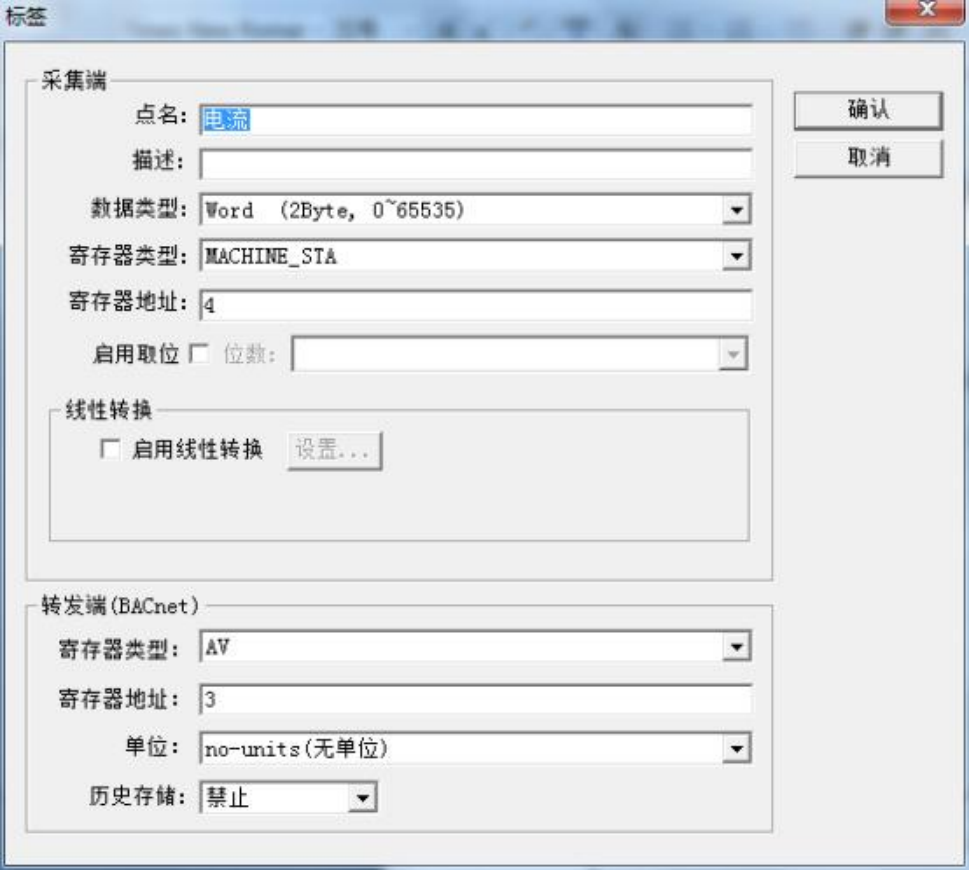

设备建立好后,选择新建标签(点),在建立点位的时候,采集端寄存器类型分为 MACHINE_STA ( 电 机 状 态 查 询 ) , CURTAIN_STA ( 开 合 帘 功 能 状 态 查 询 ) , CONTROL_DATA (控制命令只控),用户可以根据实际情况选择寄存器类型, 寄存器地址 是指要读取的数据地址, 详情具体如下表:

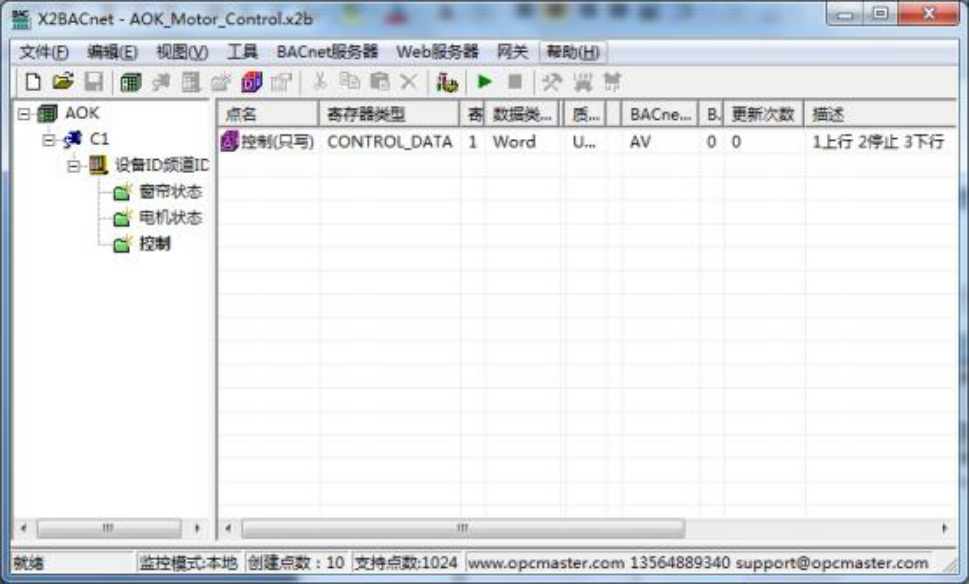

注意点名后面带 w 标记为可写点。

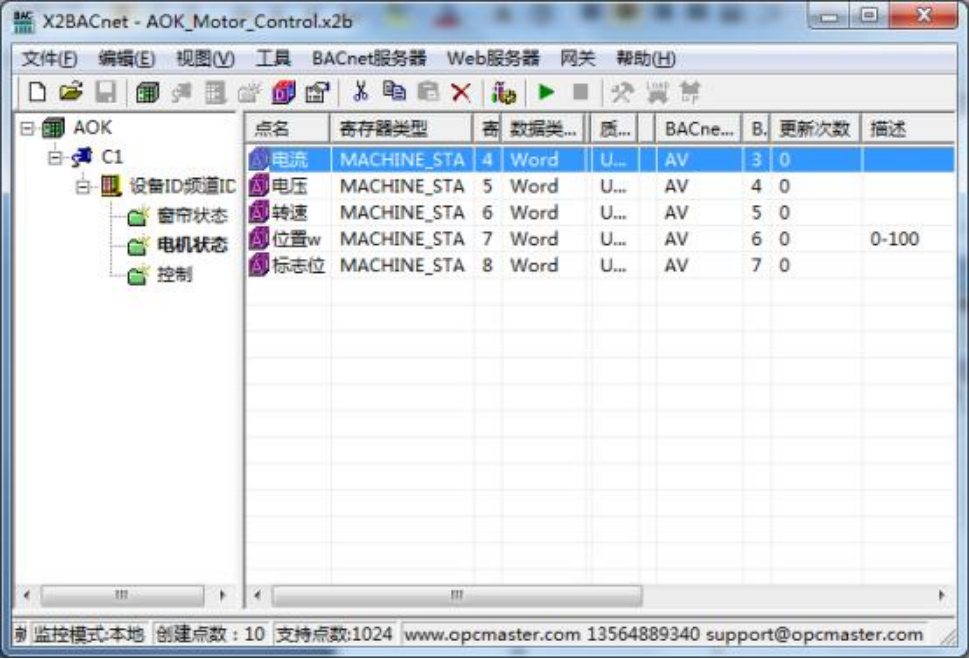

标签建立完成后如下图:

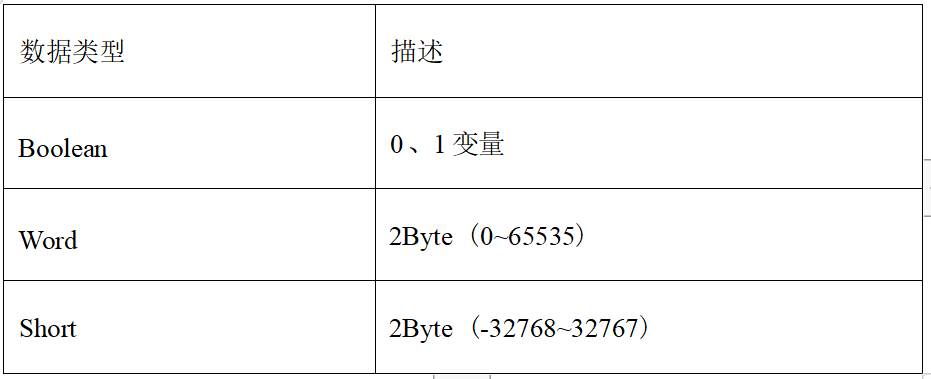

采集端支持的数据类型, 具体描述如表:

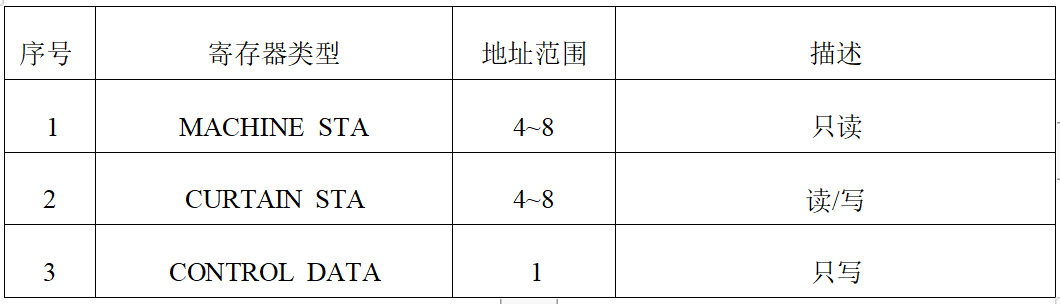

支持的寄存器类型具体说明如表所示。具体每个点含义, 可参考该驱动的范例工程文件。
