Lumi_Aqara(绿米 Aqara 系列空调伴侣(升级版自带网功能))

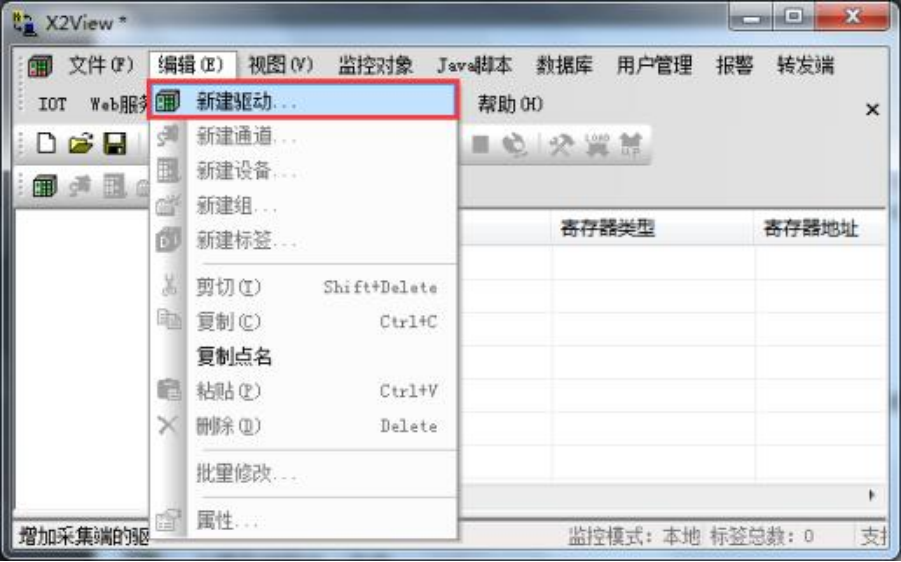

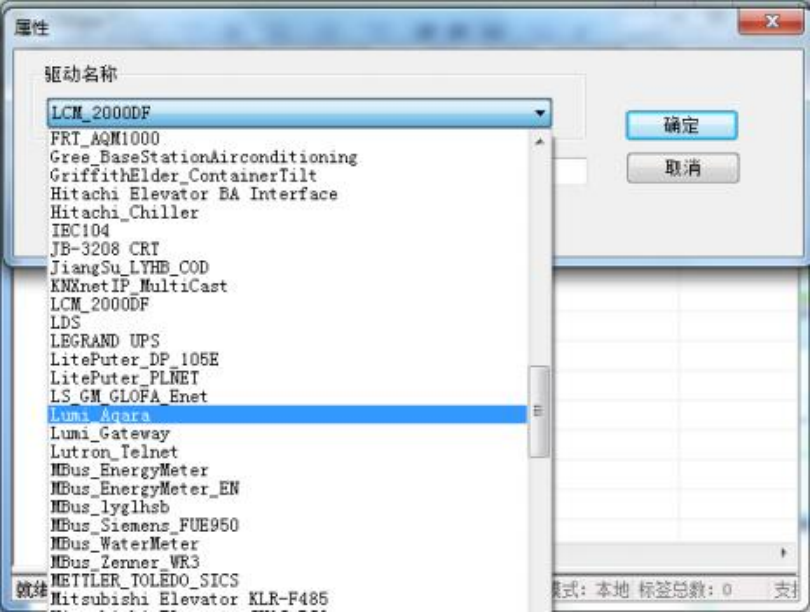

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

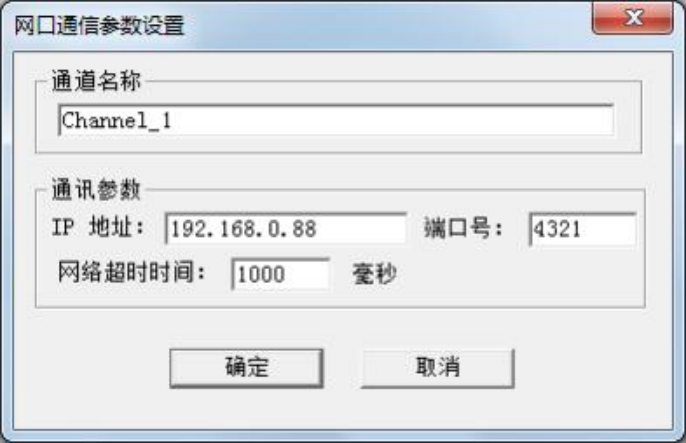

添加好驱动后， 选择新建通道， Lumi_Aqara  (绿米 Aqara 系列空调伴侣(升级版自带 网功能))以网口通讯，ip 地址可以填迅饶网关IP 地址，端口号4321，默认超时时间 1000ms， 如下图，网关会以组播方式在 0 网段去发 whois ，小米网关收到后都会应答。

注意超时时间是指请求帧的等待超时时间。

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认 站号为 34ce008bf60e.54E5EBB9AA9A4B84，站号对应控制器 MAC 地址.局域网通讯密码 的设备号， 请求帧间隔为 1000 毫秒， 可将组包参数设置为 0 即可， 如下图。注意 请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

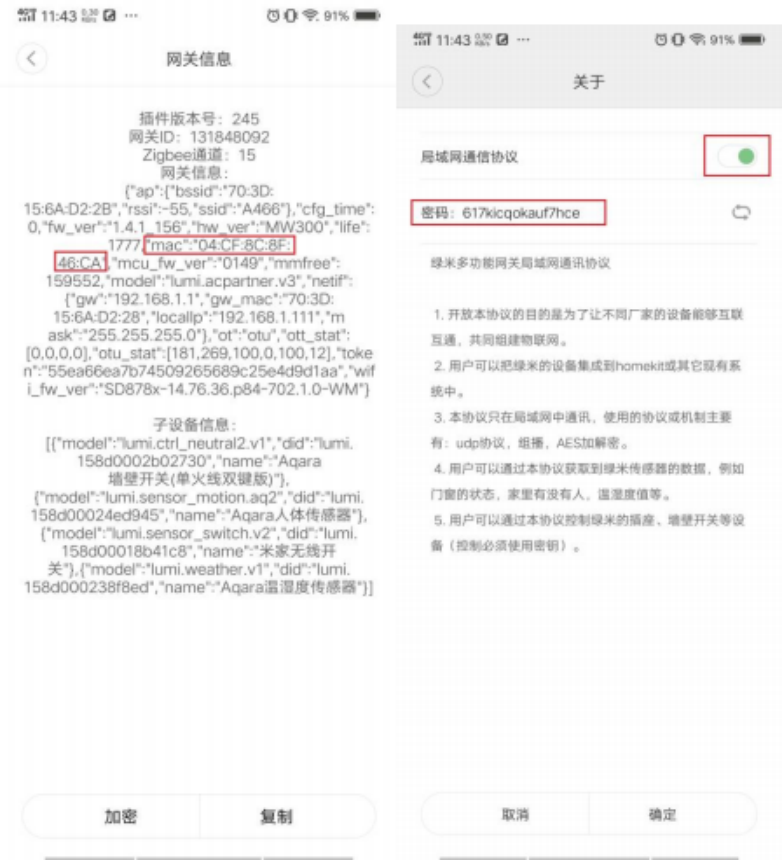

站名从手机 APP 米家中获取，如下图所示，并且局域网通信协议处于打开状 态：

另外， 也可以是用迅饶自主开发的 LumiScan.exe 工具直接扫描出设备。扫描之前保证 电脑跟小米网关同网段， 米家 APP 里已经添加了该小米网关以及设备。

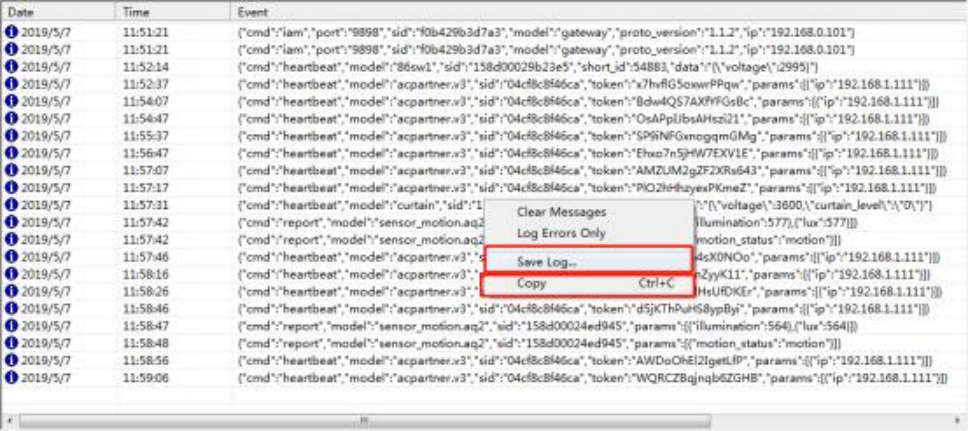

扫描出来如下图

配置工程时，设备属性框中按以下格式填入站号：

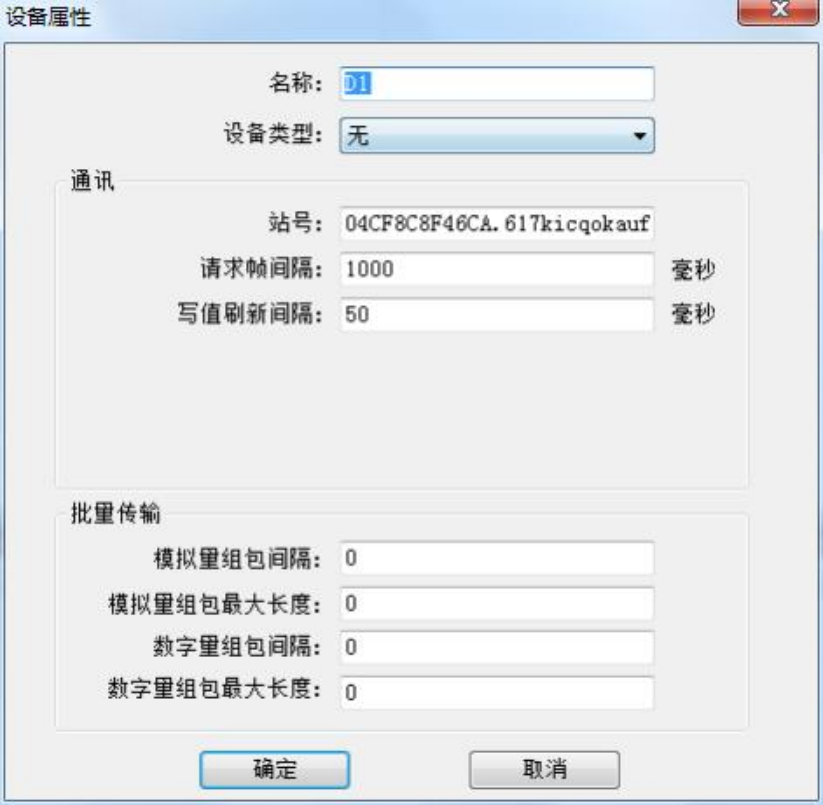

小米网关的 MAC 地址(不区分大小写) .局域网通信协议密码(区分大小写) ，添加 完成后如下图 2- 191-6.

例， 04CF8C8F46CA.617kicqokauf7hce

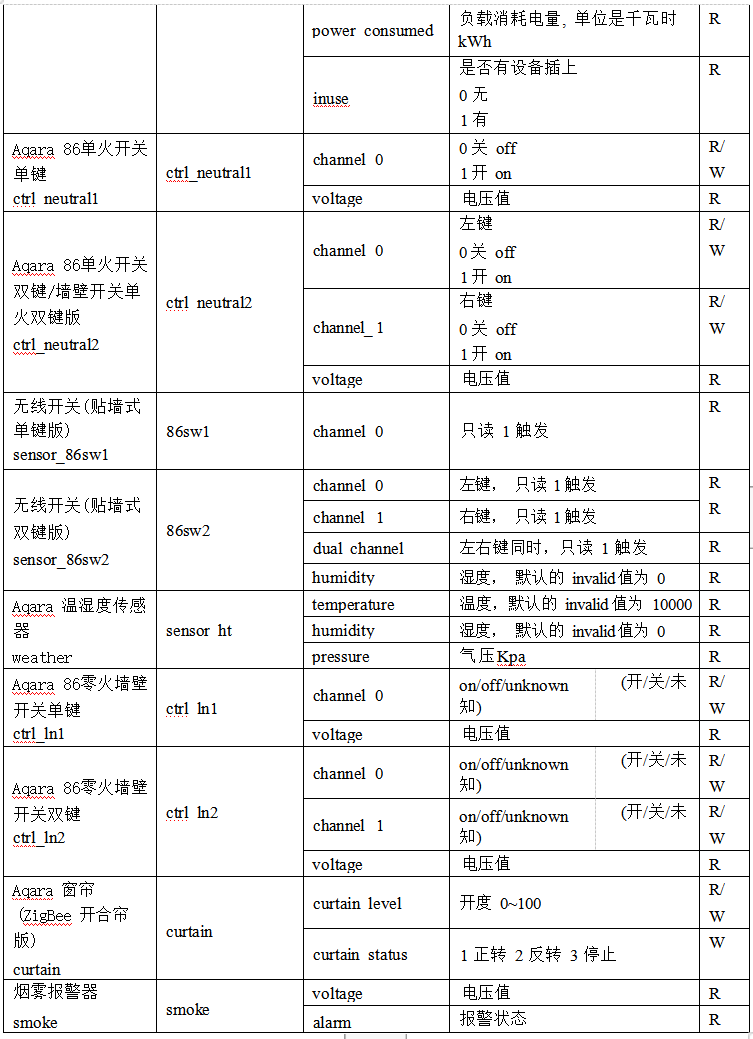

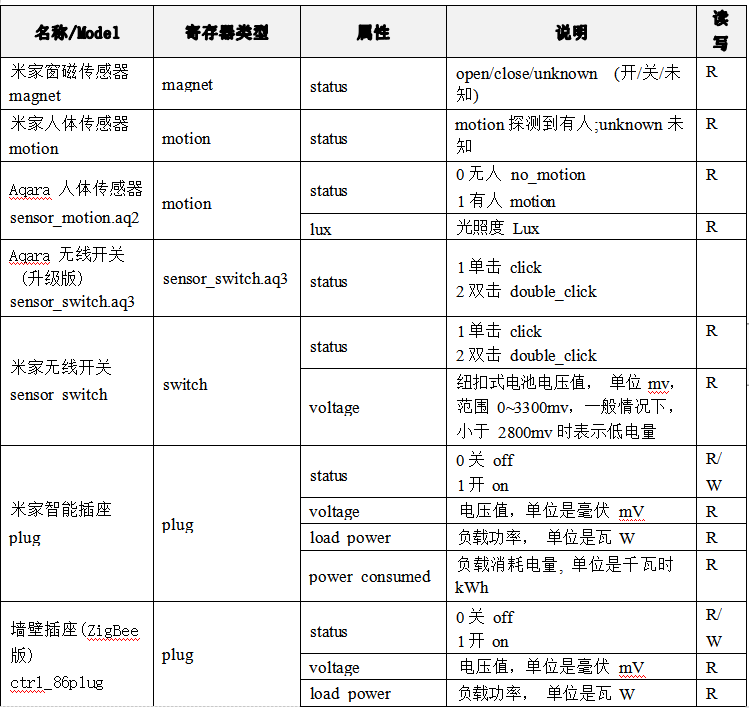

设备建立好后， 选择新建标签(点) ，在建立点位的时候，采集端寄存器类型对应设 备类型，  目前支持设备类型如下表 2- 191-2。

寄存器地址格式：设备 ID.属性(通过手机 APP 米家查询did 属性)

例， 158d000238f8ed.temperature  (温湿度传感器温度值)

详细设备类型以及属性， 说明等可参照采集端寄存器类型表

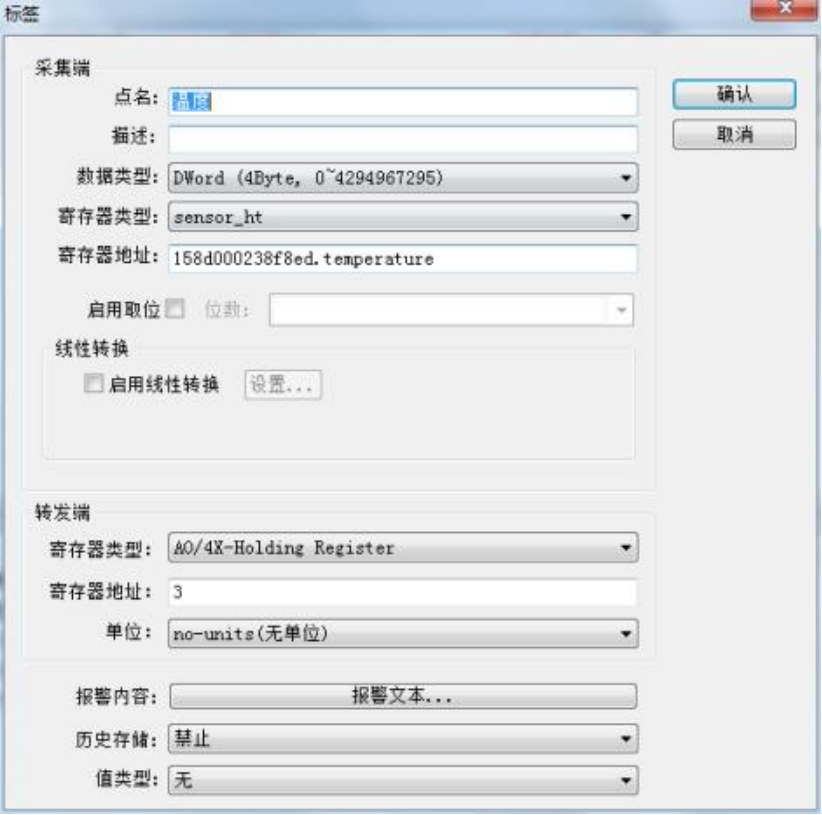

填好的标签属性参照下图。如不需要转发，转发端参数默认即可。
