新建驱动

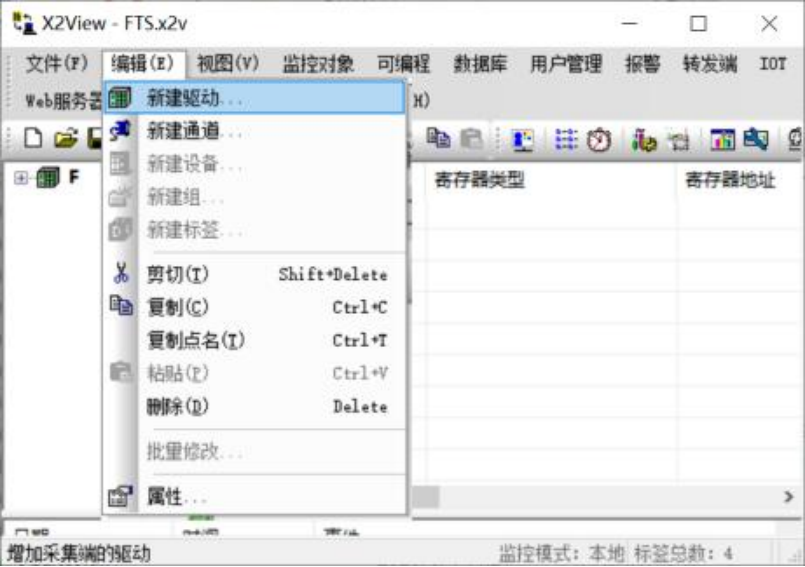

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

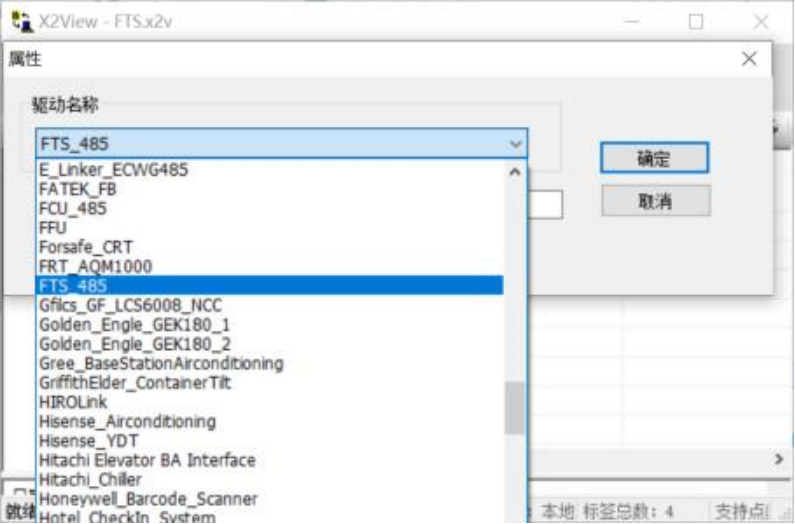

在弹出来的窗口中选择“FTS_485”,如下图:
- 新建通道

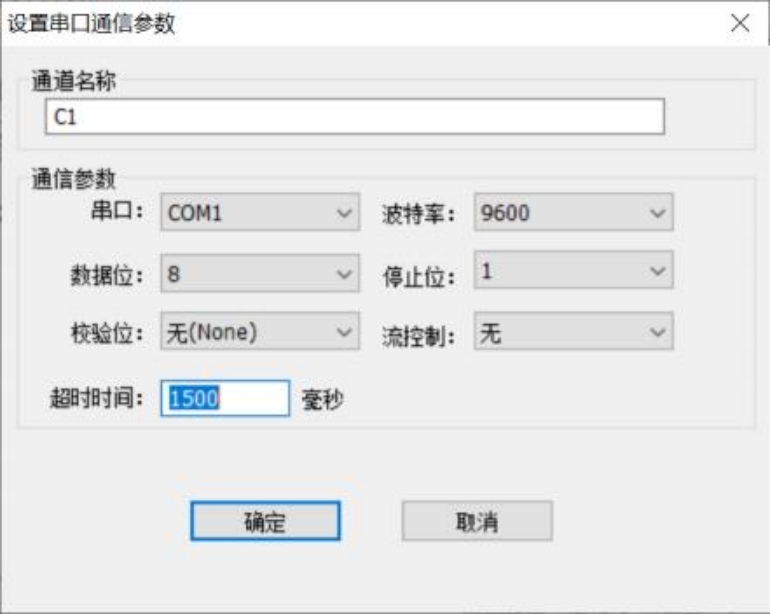

添加好驱动后,选择新建通道,FTS_485 是 FTS 天棚帘 485 接口, 主要以 RS-485 通 信方式通讯,默认通道为串口 1 ,默认通讯参数:9600bps ,8 ,无校验位,1 个停止位, 默认超时时间 1500 毫秒,在配置时, 如果设备响应比较慢,超时时间尽量设置长一点, 如下图。注意超时时间是指主站请求帧的等待超时时间。
新建设备

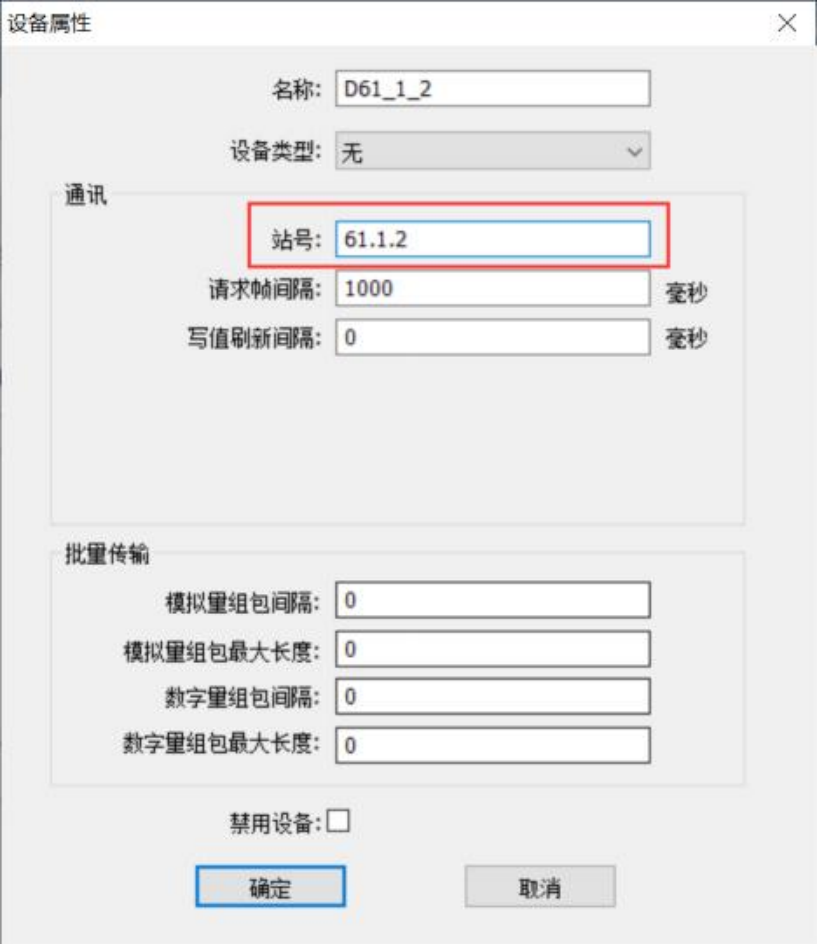

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号为 1.1.1,站号对应控制器的地址低字节,地址中间字节,地址高字节,请求帧间隔为
1000 毫秒, 将组包参数设置为 0 即可, 如下图。注意请求帧间隔是指发出下一帧 请求与上一帧请求之间的时间间隔。
注意对于群控, 设备固定站号为 0.0.0
新建标签

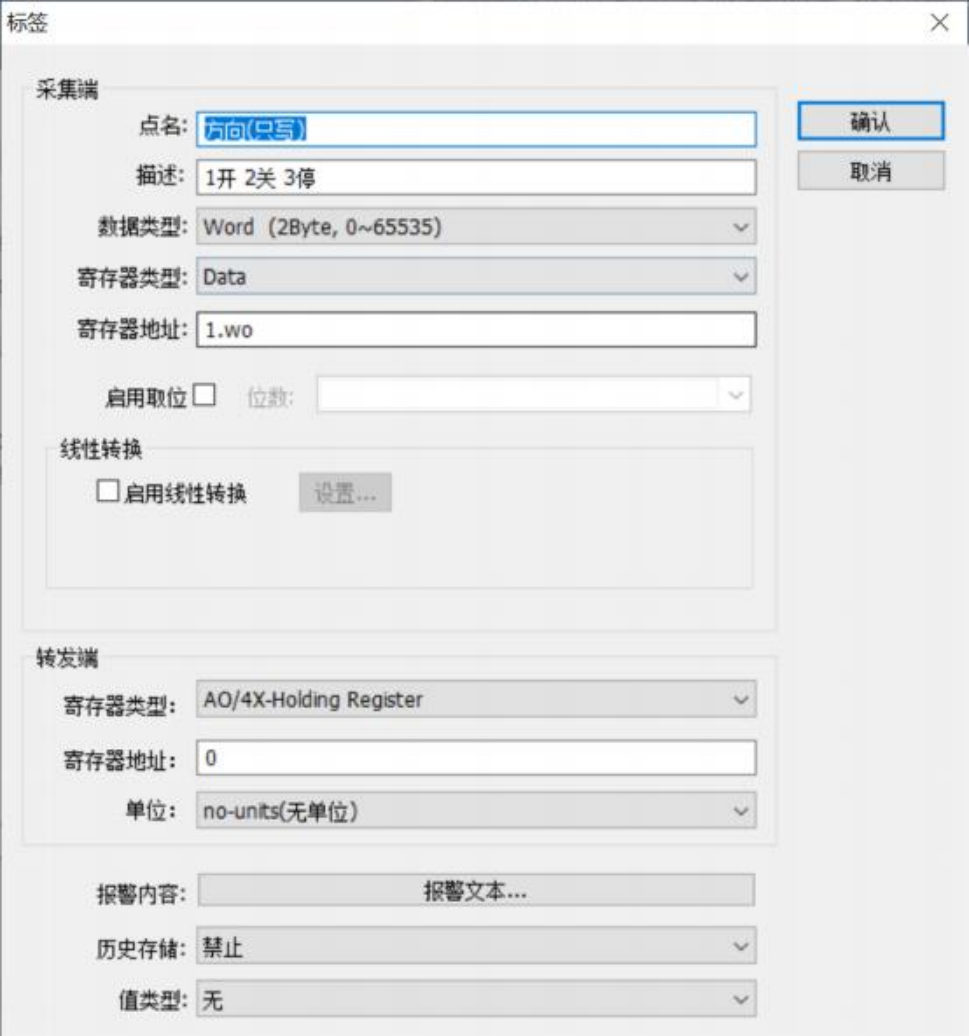

设备建立好后,选择新建标签(点) ,在建立点位的时候,采集端寄存器类型 Data,, 寄存器地址是 1 和 2,如下图 2-265-5。
对于群控的设备,地址为 1.wo(方向)和 2.wo(位置)。只写不读。

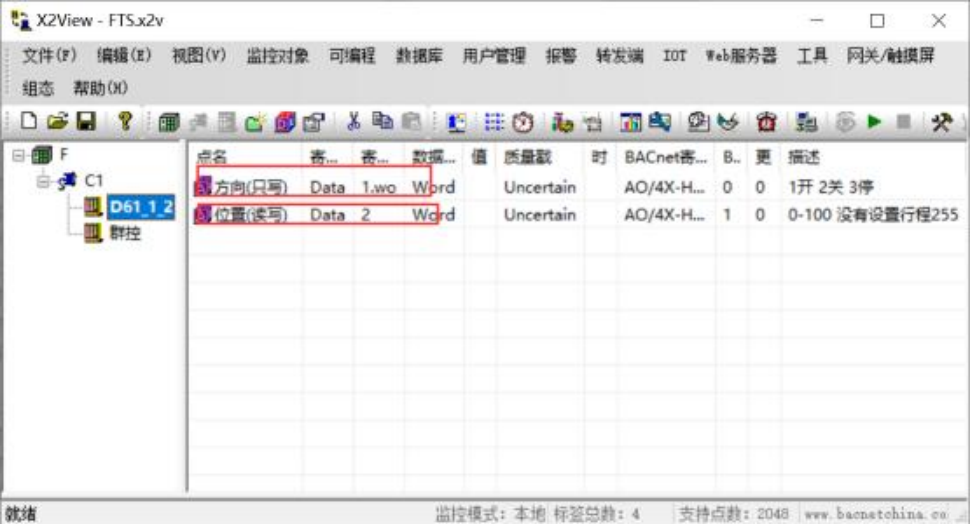

对于其他的设备,地址为 1.wo(方向)只写不读,2 为可读可写(位置)

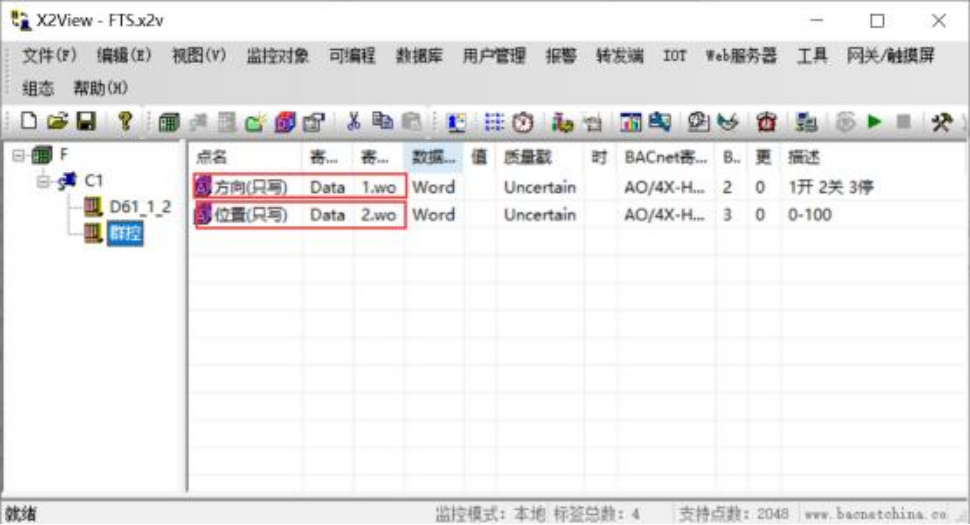

注意: 以上 Tag 属性中, 转发端 BACnet 从站寄存器基地址可以从 0 开始分配。 标签 建立完成后如下图:
