新建驱动

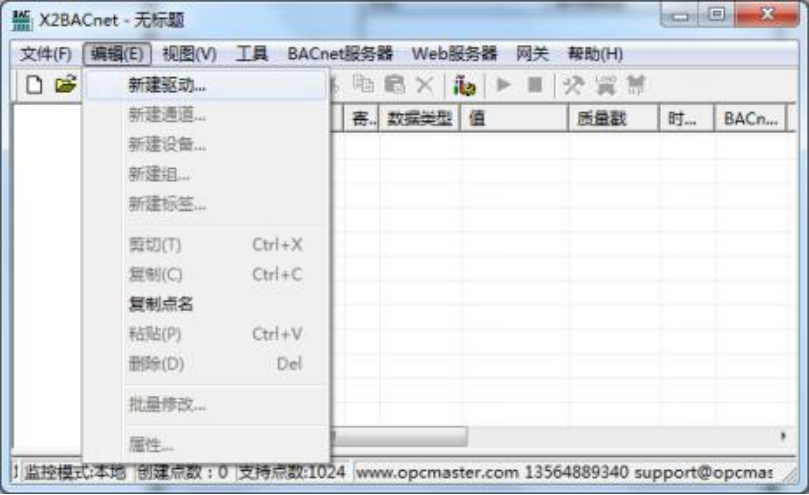

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

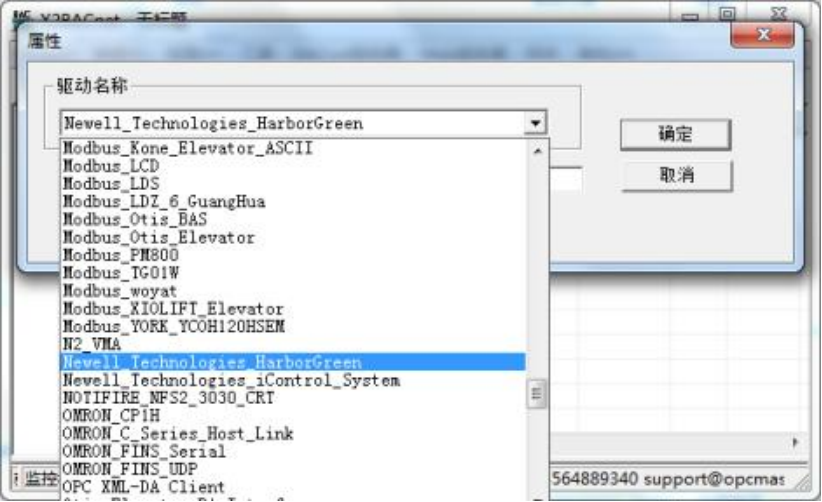

在弹出来的窗口中选择“Newell_Technologies_HarborGreen”, 如下图:
新建通道

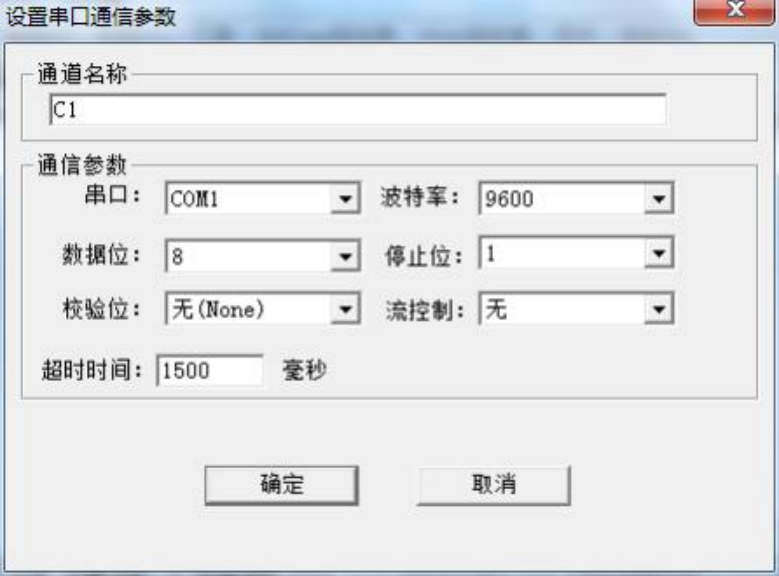

添加好驱动后, 选择新建通道, Newell_Technologies_HarborGreen,以串口方式通信, 以 串口方式通讯, 默认串口 1,默认传输波特率 9600bps,数据格式为 8 数据位, 1 停止位, 无校验。默认超时时间为 1500ms。如下图:
新建设备

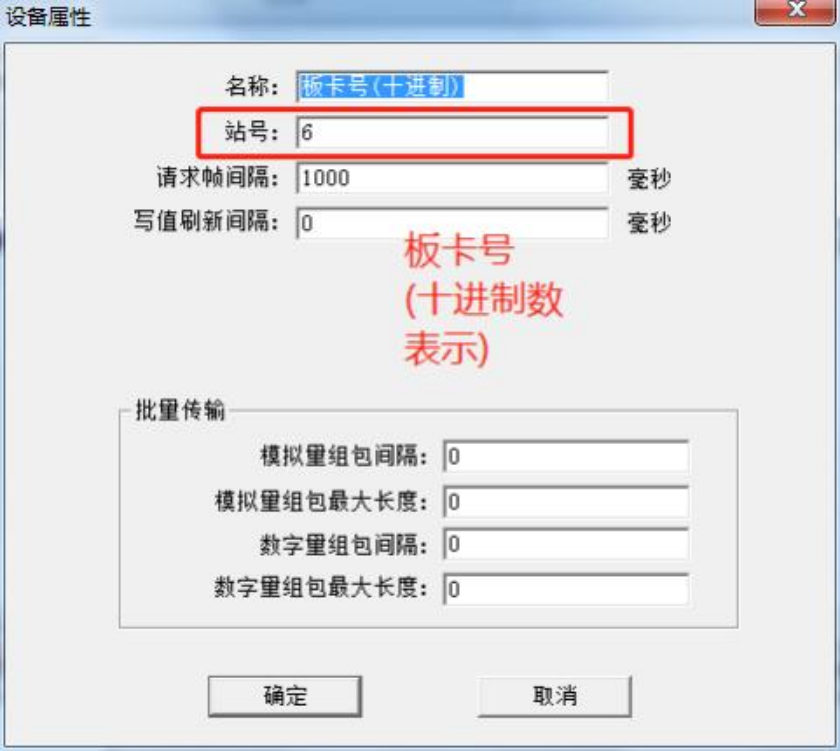

通道建立好后, 选择新建设备,在弹出来的对话框中设置设备相关属性,设备站号为 板卡号,填写十进制数。 其他参数默认, 如下图。
注: 此协议无需发送请求,只接收报文。现场设备状态发送变化, 主动向外推送报文, 网关只需接收进行解析报文即可;
新建标签

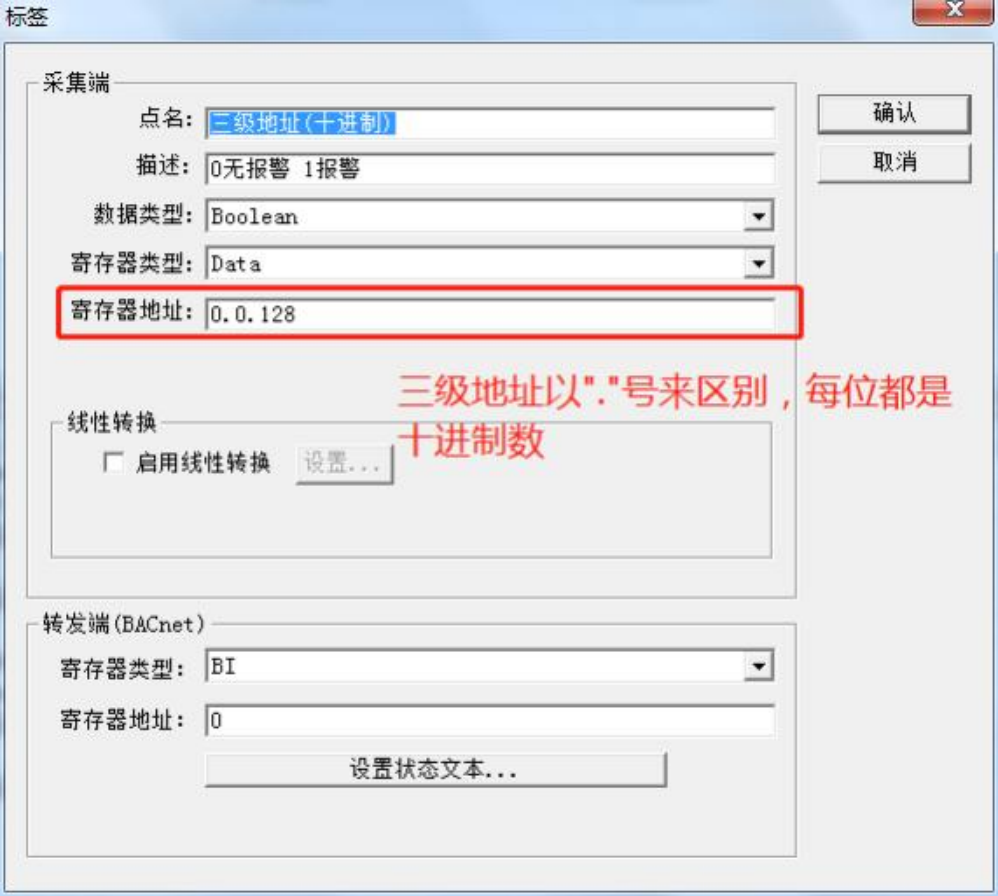

在建立点位的时候, 寄存器类型为 Data,寄存器地址为三级地址, 以” .”来区分, 填写 10 进制数。如图:

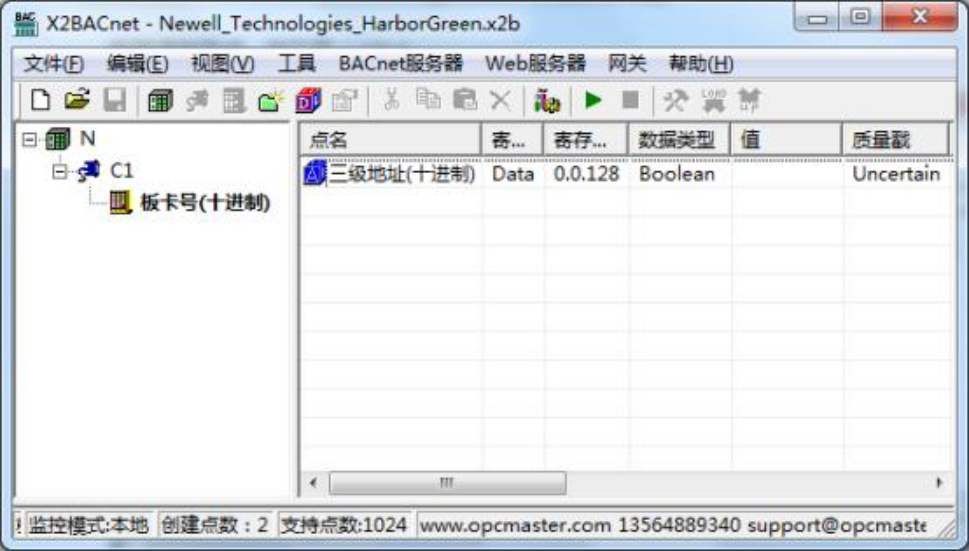

标签添加完成。如下图:

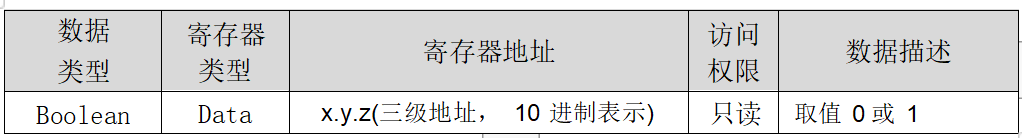

监控点表信息如表所示:
