新建驱动

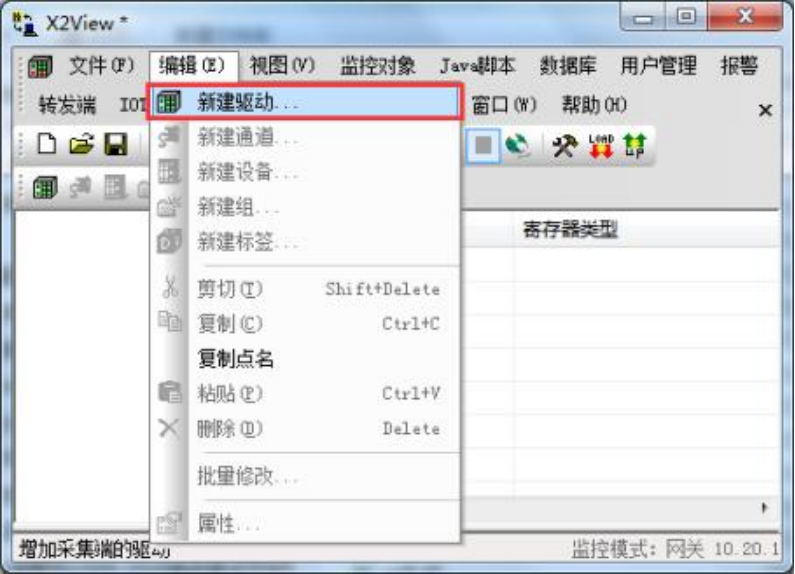

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图
在弹出来的窗口中选择“TSI_PM25”， 如下图
新建通道

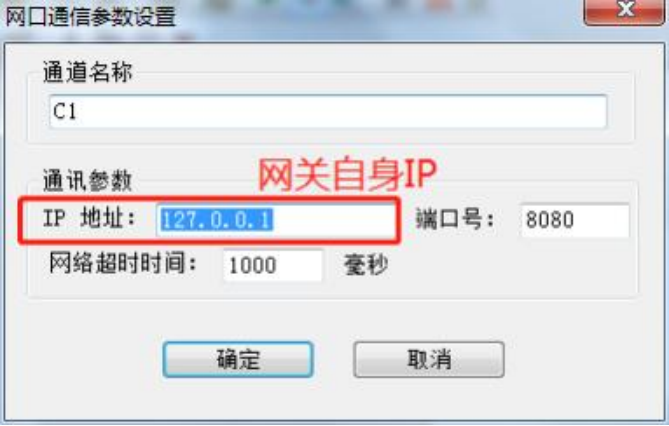

添加好驱动后， 选择新建通道, TSI_PM25 是 TSI 公司 PM2.5 设备通讯接口， 以网口方 式通信，IP 地址固定为 127.0.0. 1(其实为网关自身 IP 地址)，端口号默认 8080。默认超时时 间为 1000ms。

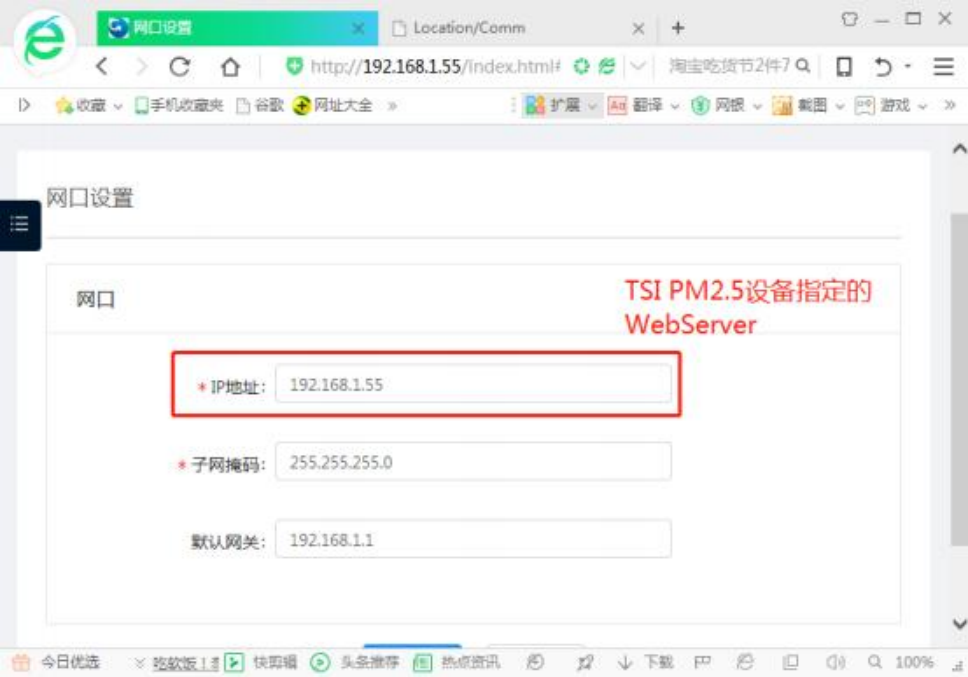

注意： 端口号为 TSI_PM25 指定的 WebServer 端口号。见下图。

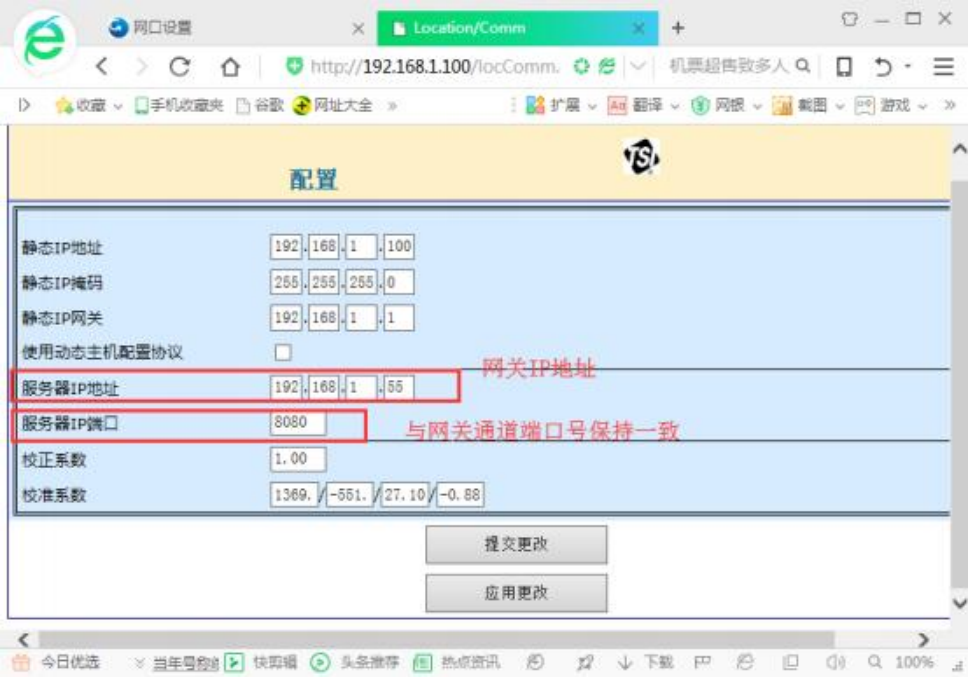

通讯原理简述：网关作为 Web 服务器，每个 PM2.5 设备需发送数据到指定 IP 地址上(即 PM2.5 设备网页设置的”服务器 IP 地址”和”服务器 IP 端口”)，网关收到每个设备主动推送 上来的数据，网关根据每个 PM2.5 设备序列号进行区分并更新对应设备的数值。
新建设备

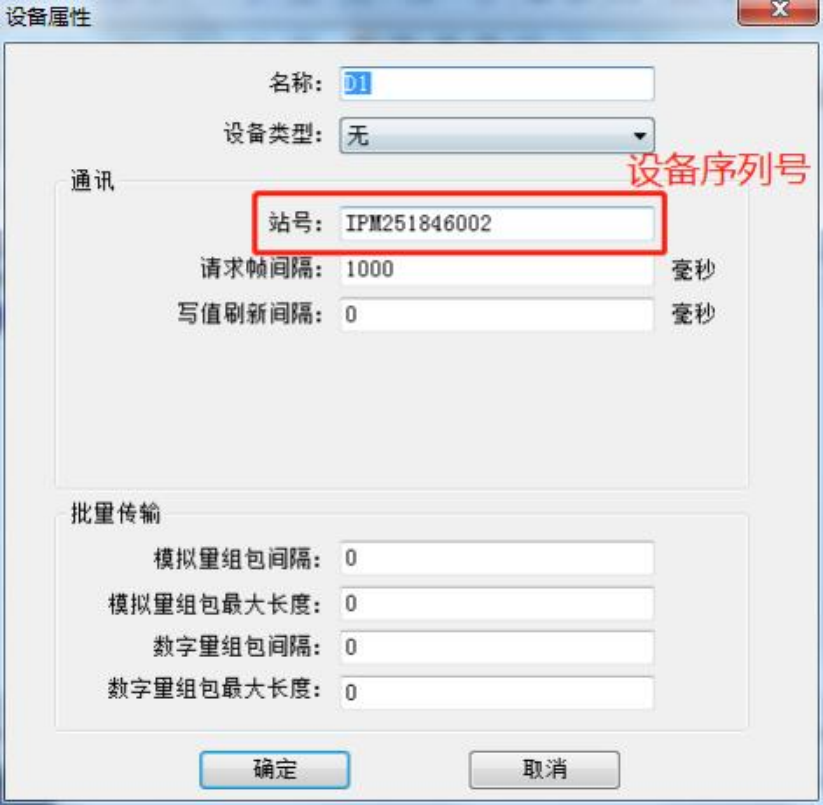

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备站号默 认为 IPM251846002，此参数为所读设备序列号。其他参数默认，请求帧间隔为下一帧和 上一帧间隔的时间， 如下图 2- 197-4。

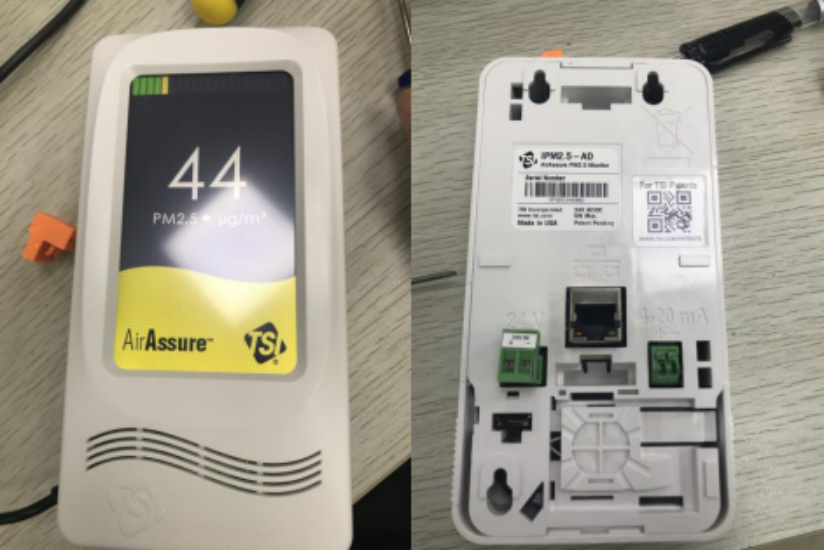

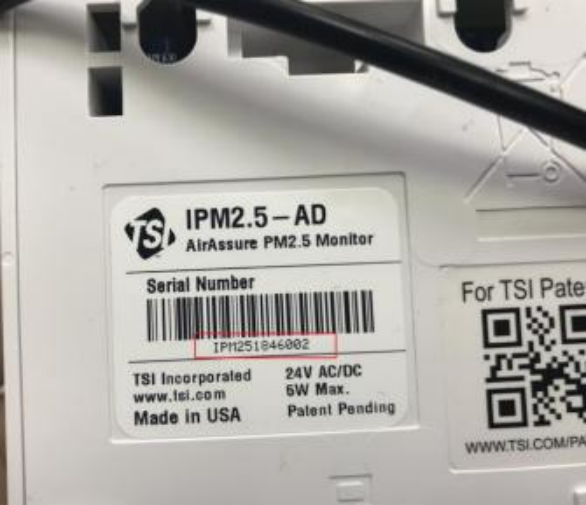

注：序列号在设备后背可以看出；Serial Number:IPM251846002
新建标签

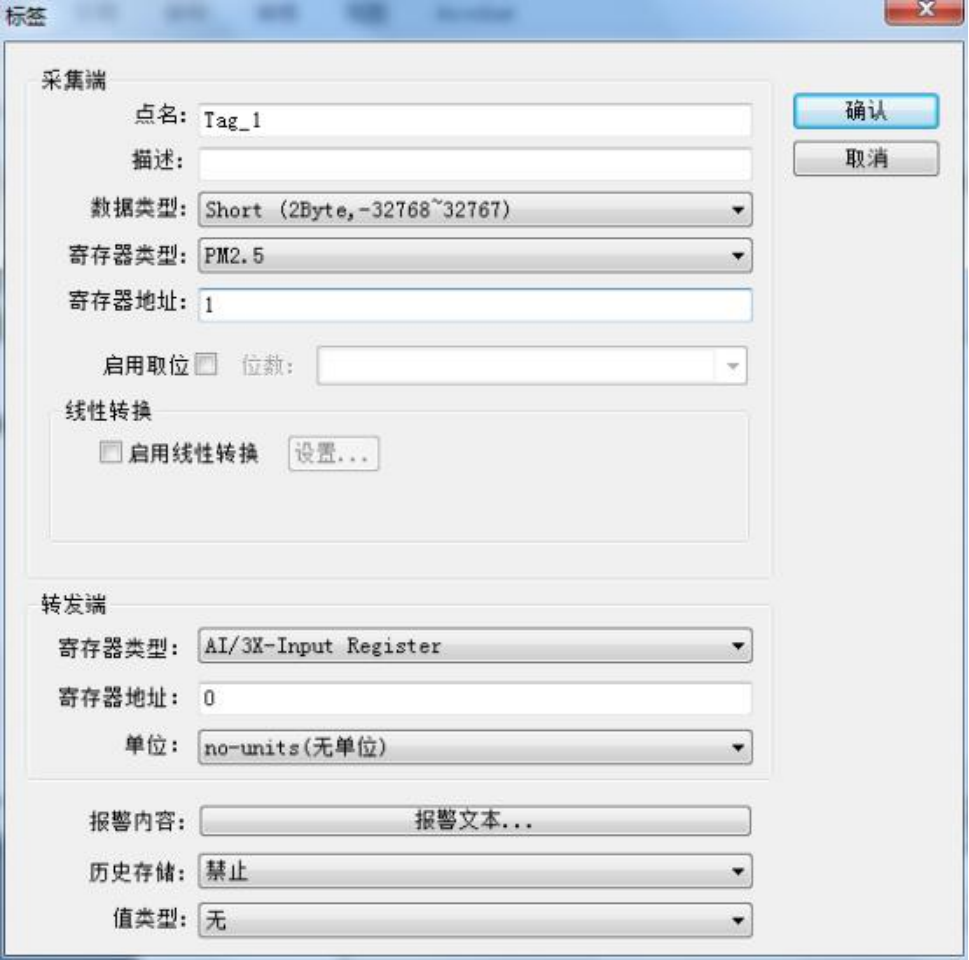

在建立点位的时候， 寄存器类型为 Data，寄存器地址固定为 1。数据类型为 Short，具 体点位含义见下表。如图

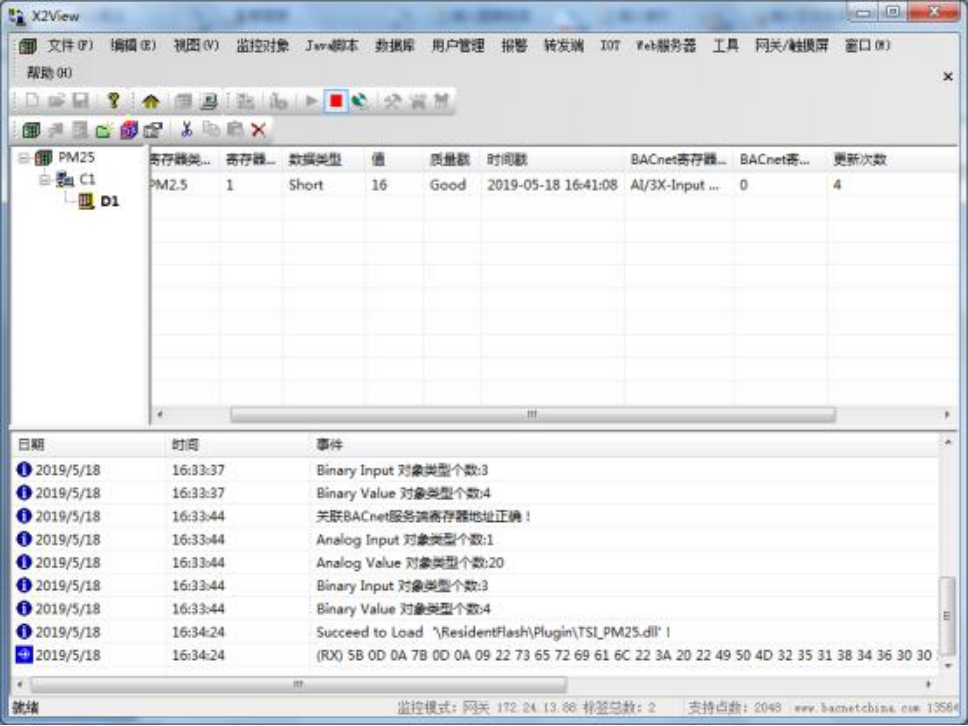

标签添加完成。如下图
监控点表信息如表
