新建驱动

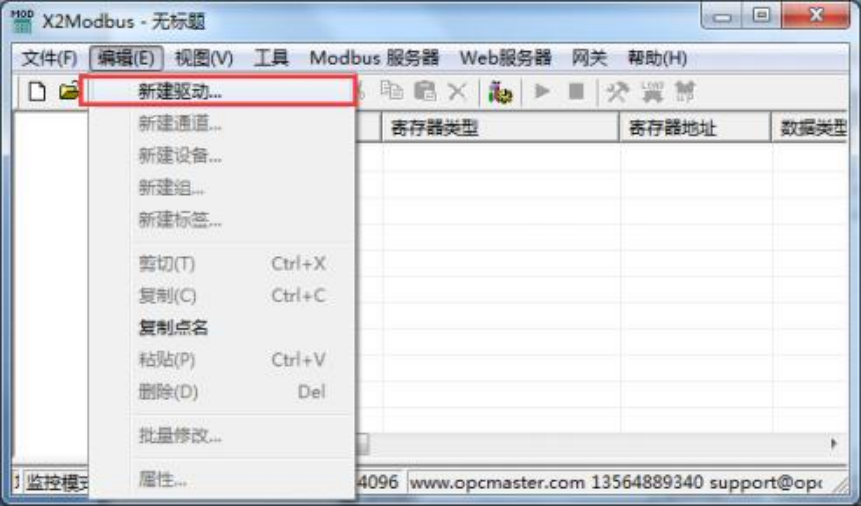

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

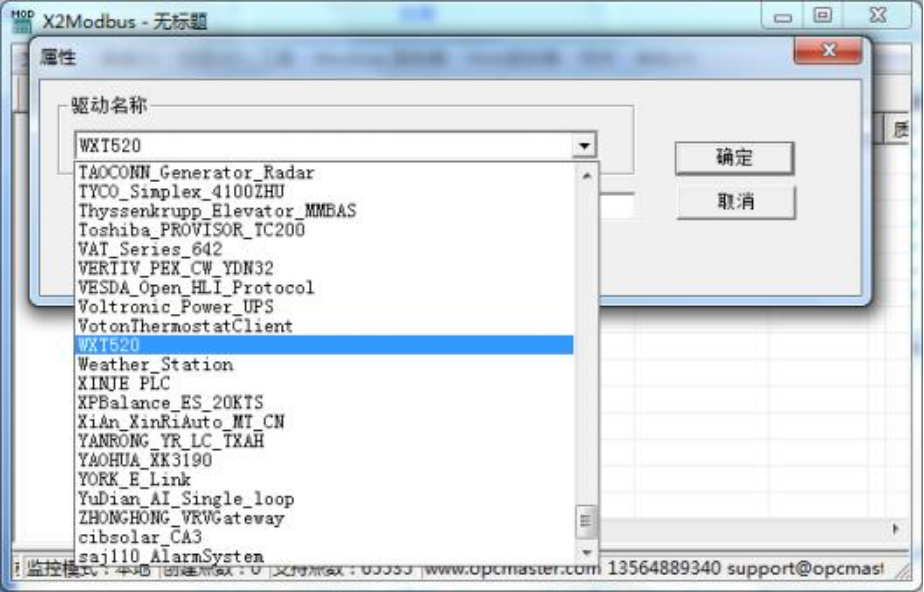

在弹出来的窗口中选择“WXT520”， 如下图
新建通道

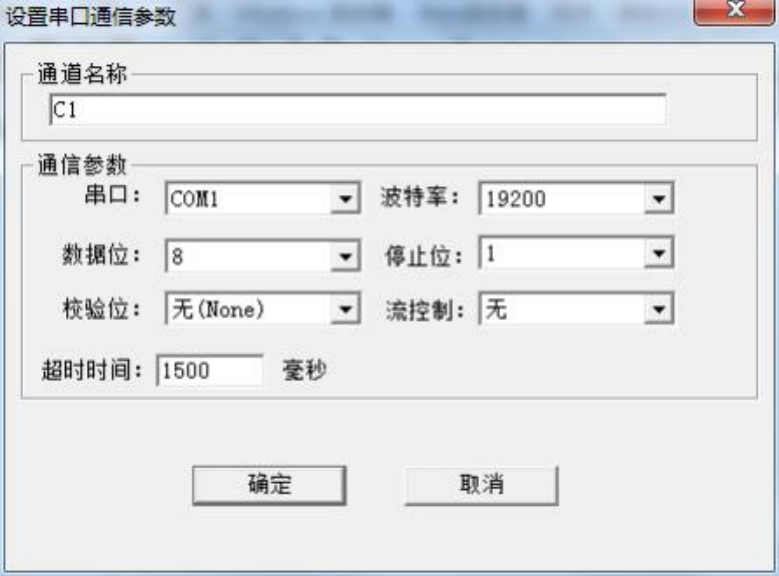

添加好驱动后，选择新建通道, WXT520 是 WXT520 型环境监测协议，以串口方式通信， 以 RS485 方式通讯，默认串口 1，默认传输波特率 19200bps，数据格式为 8 数据位，1 停 止位， 无校验。默认超时时间为 1500ms。如下图
新建设备

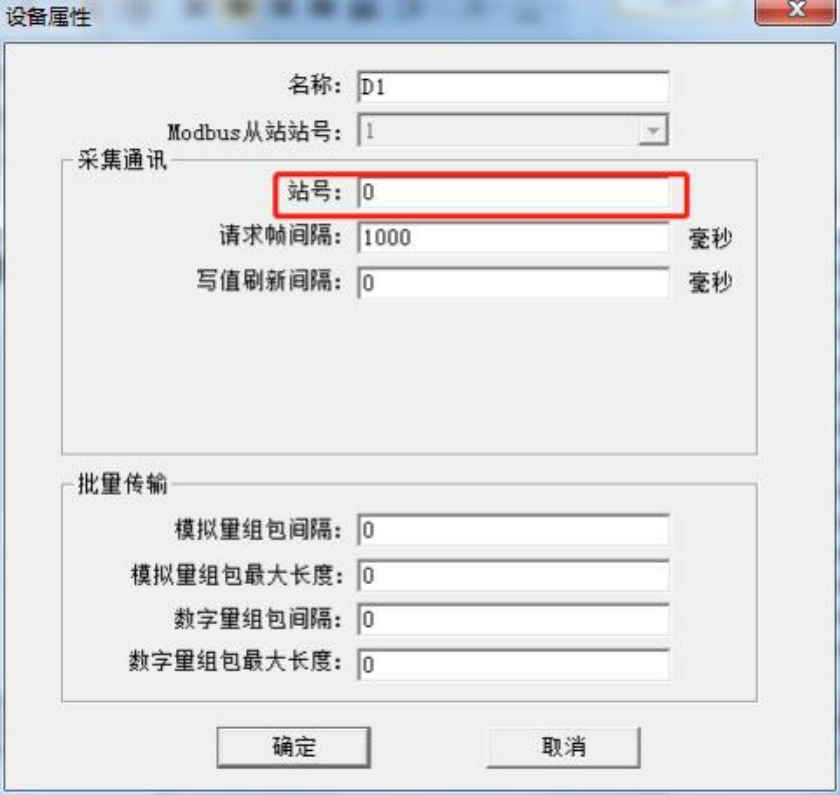

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备站号默 认为 0，此参数为设备通讯地址。其他参数默认， 请求帧间隔为下一帧和上一帧间隔的时 间，如下图
新建标签

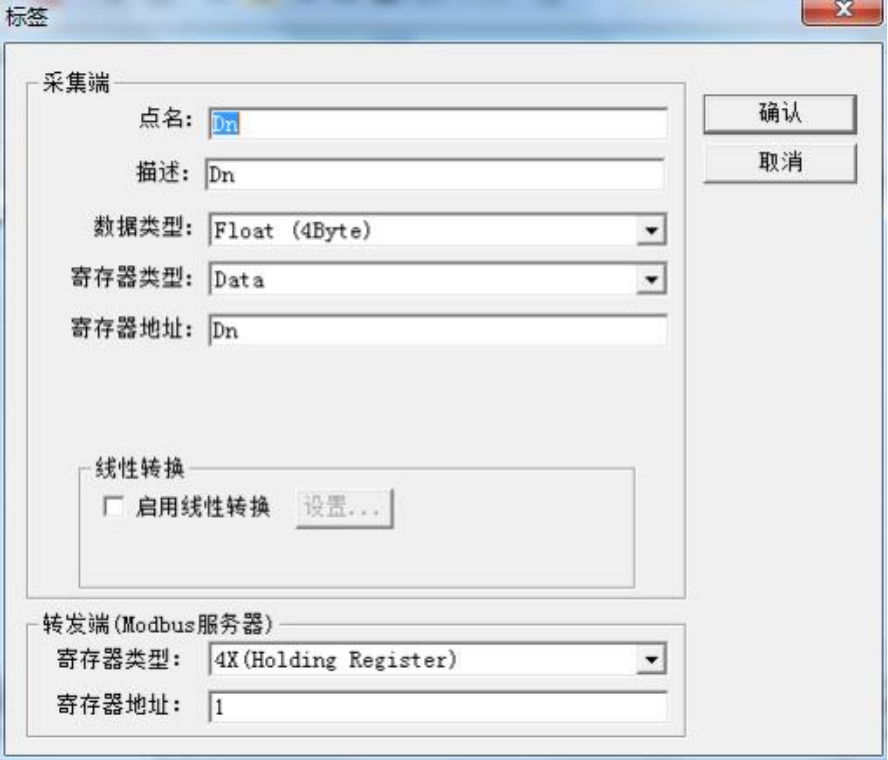

在建立点位的时候， 寄存器类型为 Data，寄存器地址为每个环境参数代码。具体点位 含义见下表。如图 2-213-5。
Eg: 2R1,Dn=057D,Dm=345D,Dx=220D,Sn=0.6M,Sm=1.5M,Sx=2.8M..2R3,Rc=0.00M,Rd=0s,Ri=0 .0M,Hc=0.0M,Hd=0s,Hi=0.0M..2R5,Th=30.9C,Vh=0.0#,Vs=24.7V,Vr=3.599V..

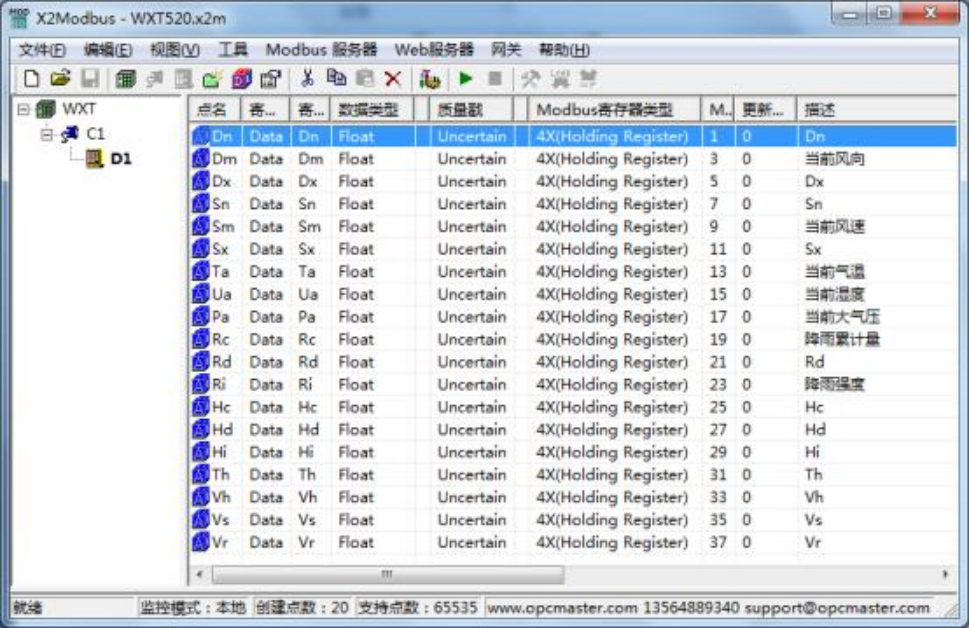

标签添加完成。如下图

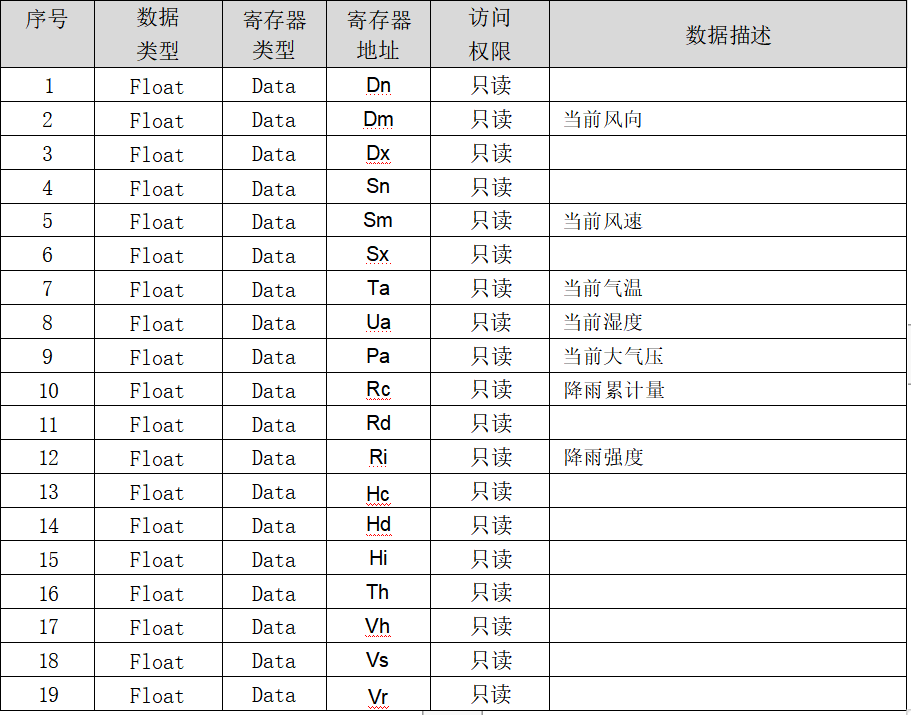

监控点表信息如表
