ESPEC_A_Series (爱斯佩克 A 系列协议)

 新建驱动

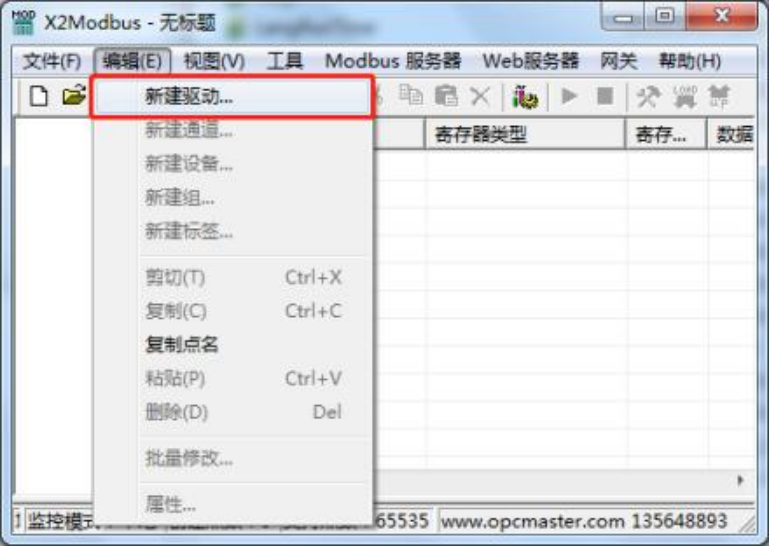

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

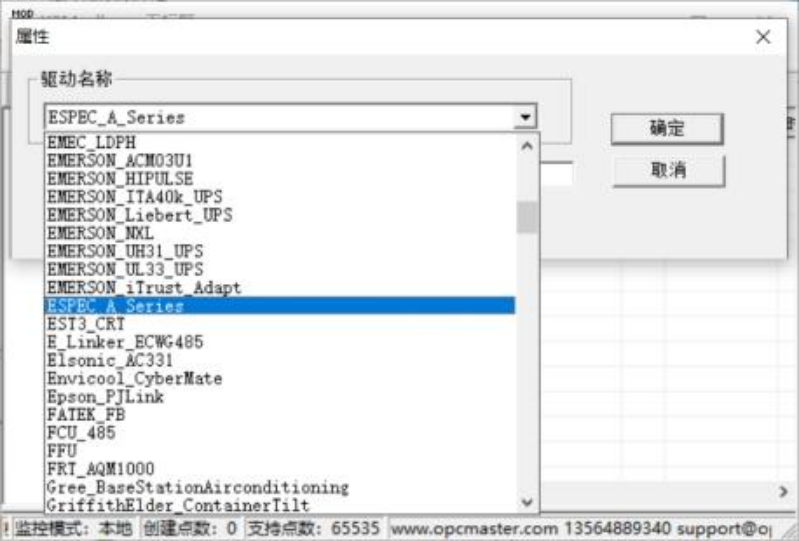

在弹出来的窗口中选择“ESPEC_A_Series”, 如下图:

新建通道

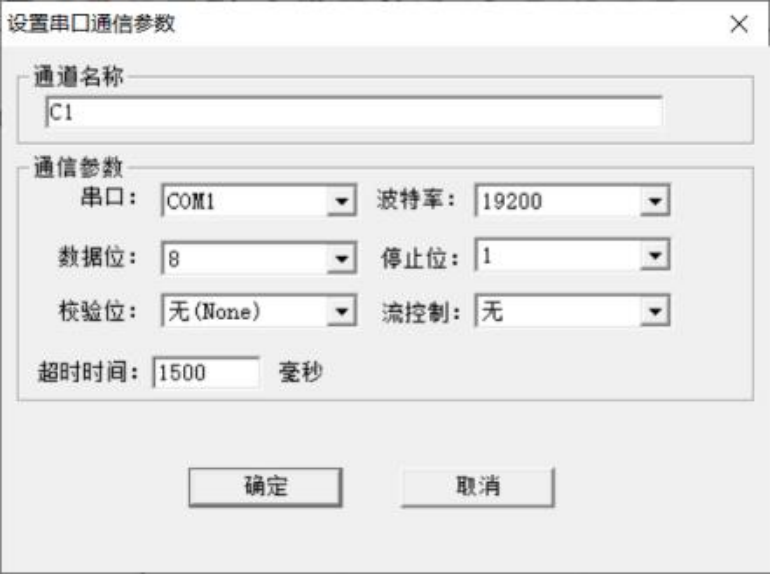

添加好驱动后,选择新建通道, ESPEC_A_Series  是爱斯佩克 A  系列协议,以 RS-485/RS422 通信方式通讯,默认通道为串口 1,默认通讯参数: 19200bps ,8,无校验 位, 1 个停止位, 默认超时时间 1500 毫秒, 在配置时, 如果设备响应比较慢,超时时间 尽量设置长一点,如下图。注意超时时间是指主站请求帧的等待超时时间。

 新建设备

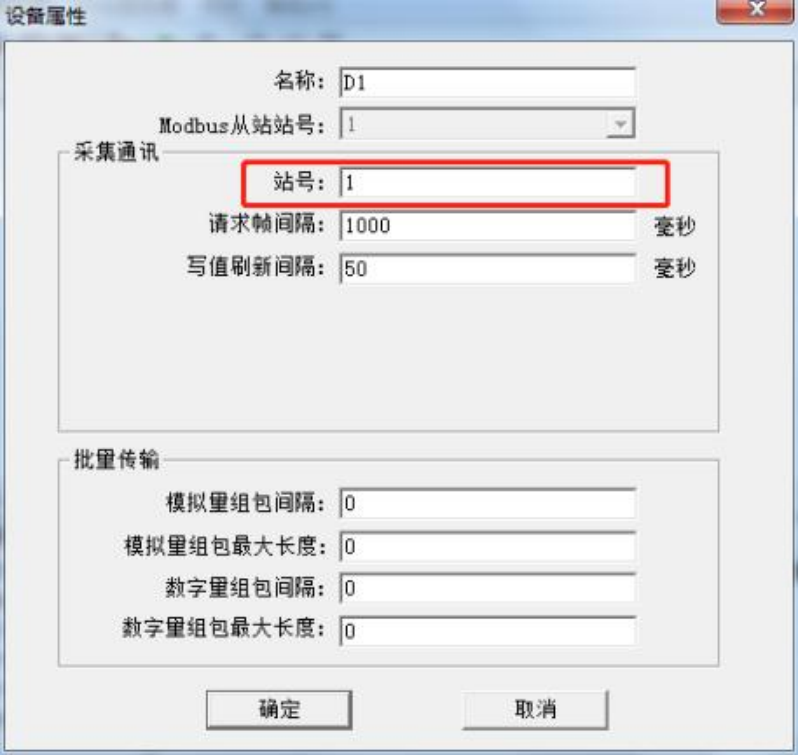

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号默认为 1,站号为设备的通讯地址。请求帧间隔为 1000 毫秒, 将组包参数设置为 0 即 可, 其他参数默认。如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之 间的时间间隔。

新建标签

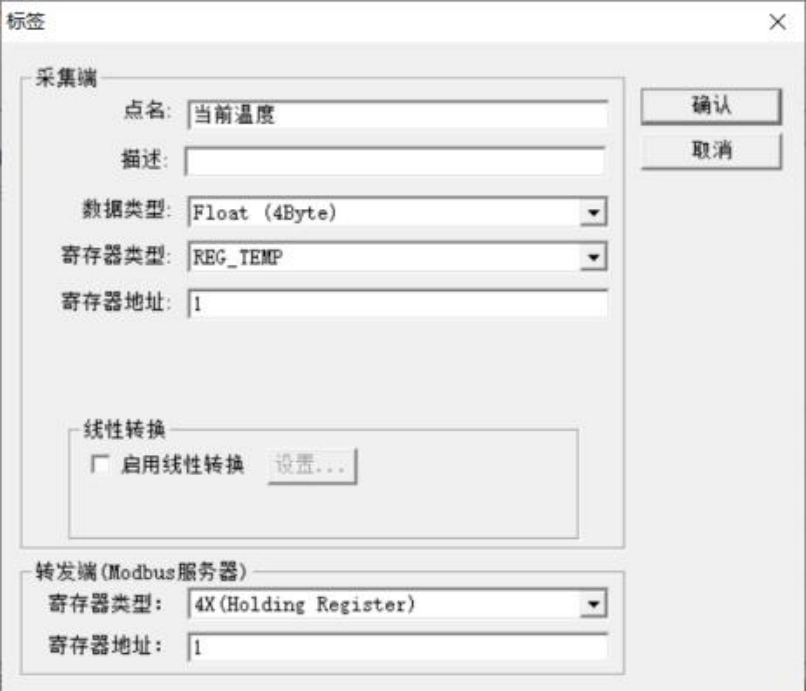

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型对应命 令信息编码,用户可以根据实际情况选择寄存器类型,寄存器地址该寄存器下面的数据顺 序,具体如下图:

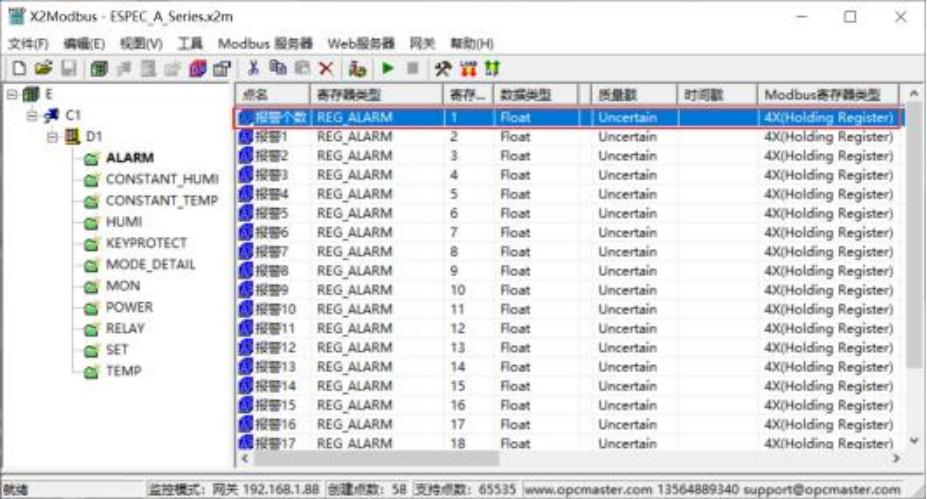

对于 ALARM 和 RELAY 两种类型, 由于它的数据是动态的, 有报警才会发送报警内容。 没有报警的时候,报警个数是 0 。所以对于我们使用的话,需要把能知道的所有报警都建 好,这样如有一个报警, 就更新到寄存器地址 1,有两个报警,就分别更新到地址 1 和地 址 2 ,以此类推。

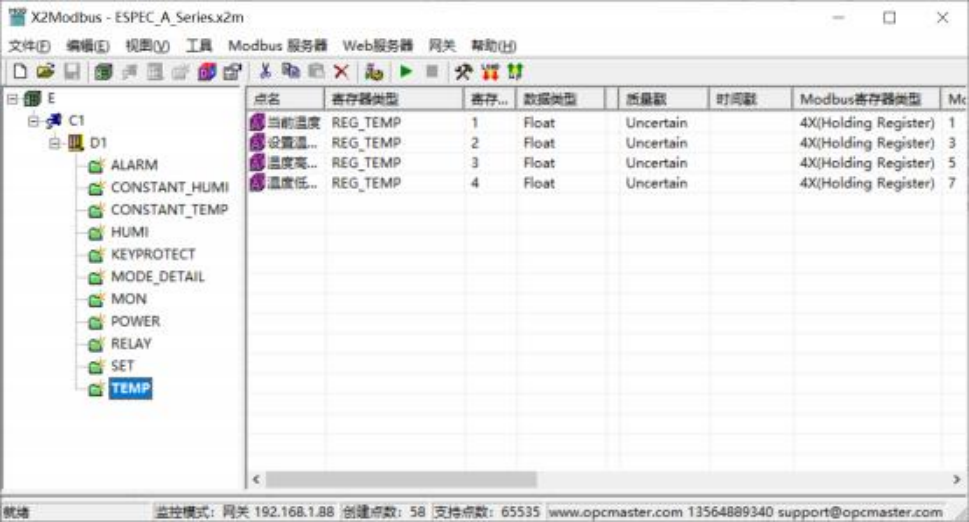

标签建立完成后如下图:

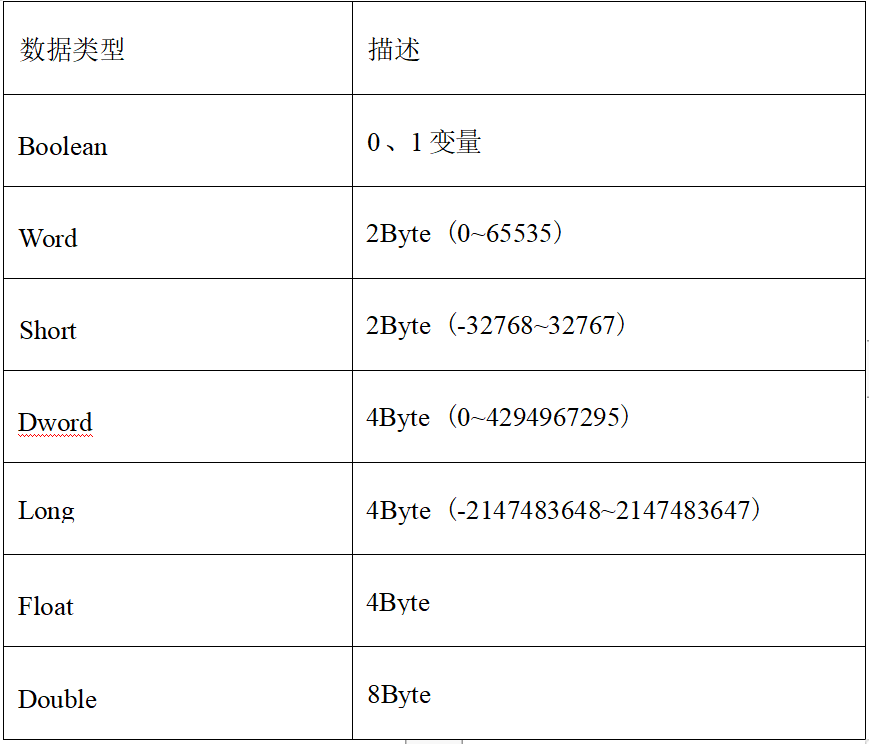

采集端支持的数据类型有:Boolean 、Word、Short、Dword、Long  、Float、Double, 具体描述如表:

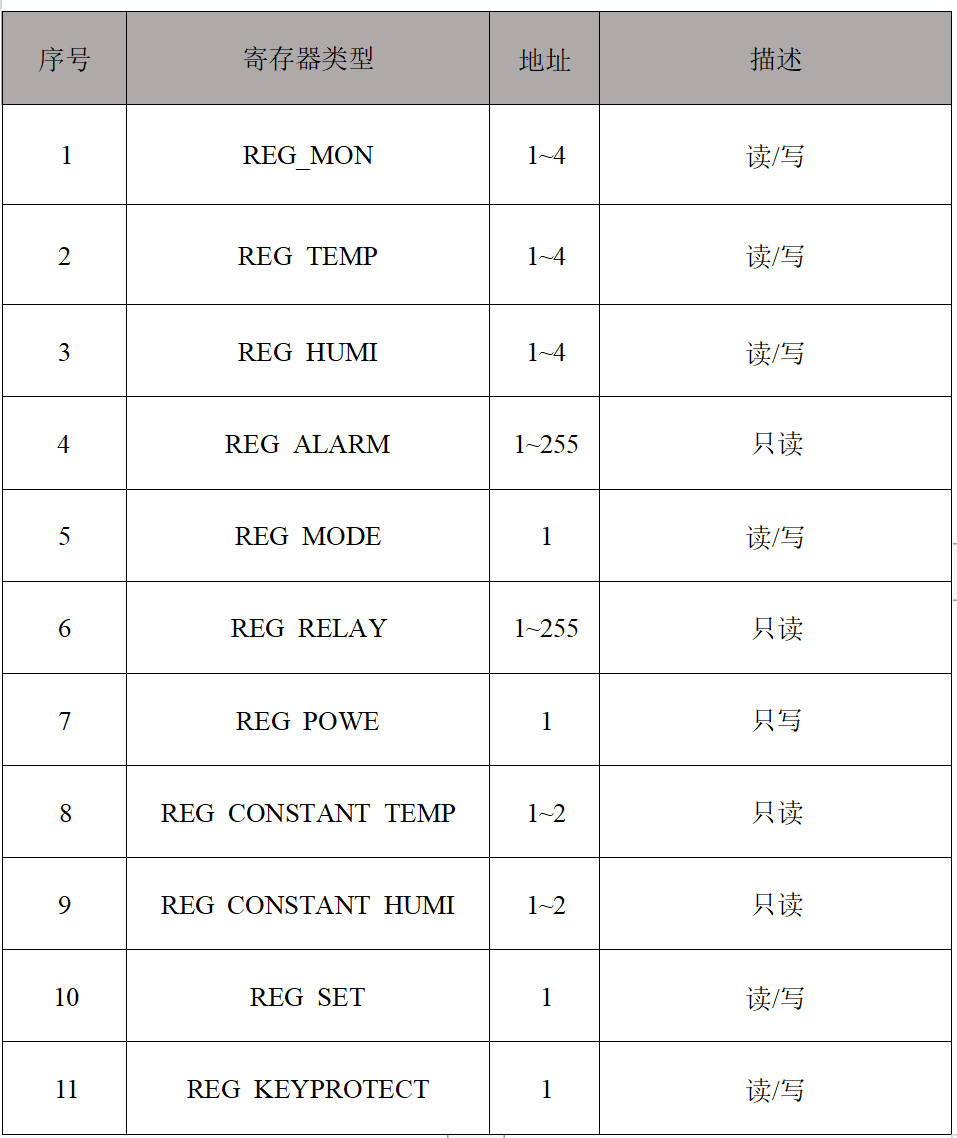

采集端寄存器类型和地址,具体描述如表 所示。具体点表可参考范例工程
