Lance_LTM8000 (长英科技 LTM8000 系列采集模块)

新建驱动

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

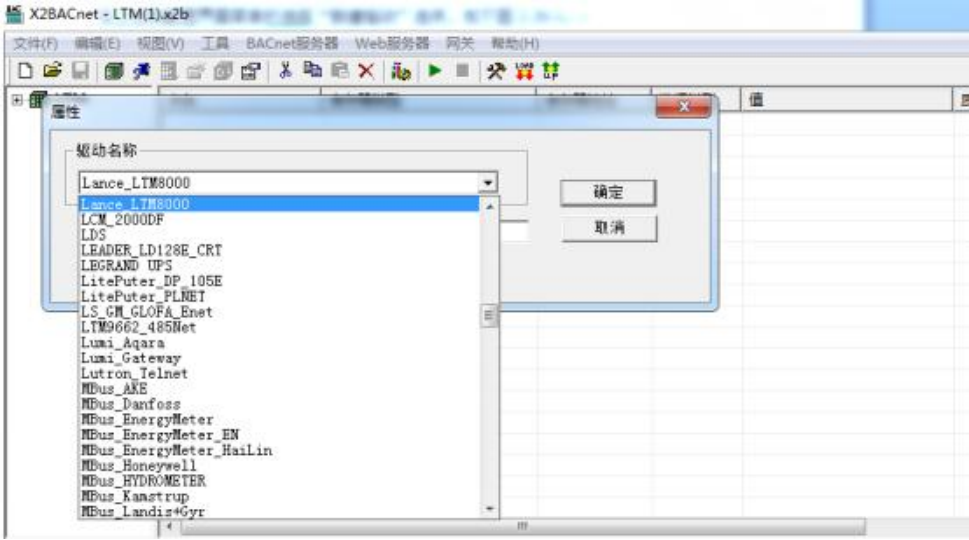

在弹出来的窗口中选择“Lance_LTM8000”,如下图:

新建通道

添加好驱动后, 选择新建通道, Lance_LTM8000 以 RS-485 通信方式通讯, 默认通道 为串口 1,默认通讯参数:9600bps,8,无校验位, 1 个停止位,默认超时时间 1500 毫秒, 在配置时, 如果设备响应比较慢,超时时间尽量设置长一点, 如下图 。注意超时 时间是指主站请求帧的等待超时时间。

新建设备

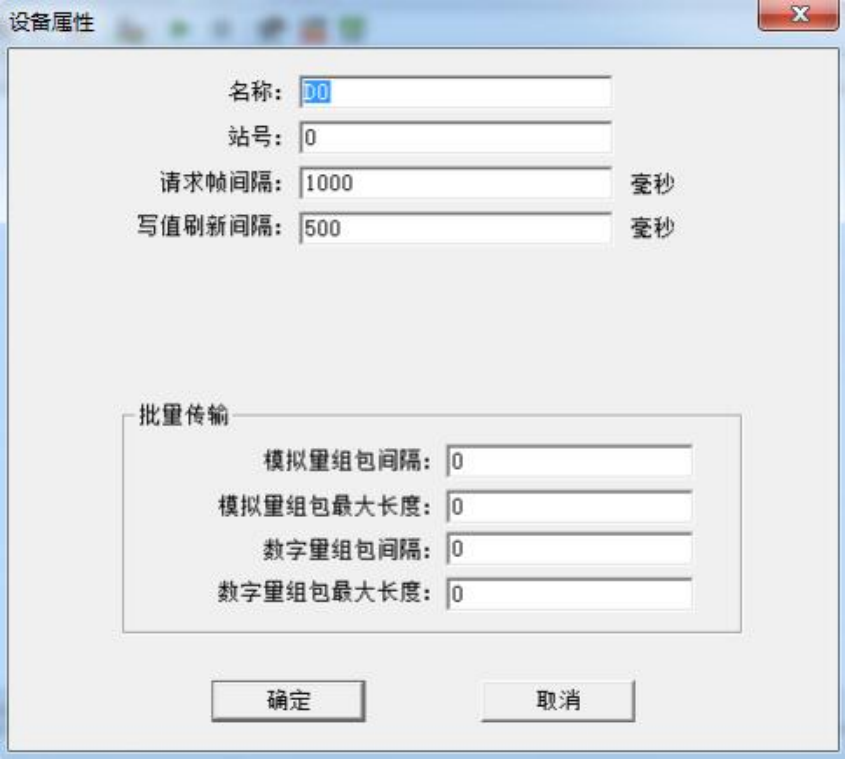

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号为 0,站号对应采集模块的设备号(范围 0~255),请求帧间隔为 50 毫秒,该设备不支 持组包,可将组包参数设置为 0,如下图 。注意请求帧间隔是指发出下一帧请求与 上一帧请求之间的时间间隔。

新建标签

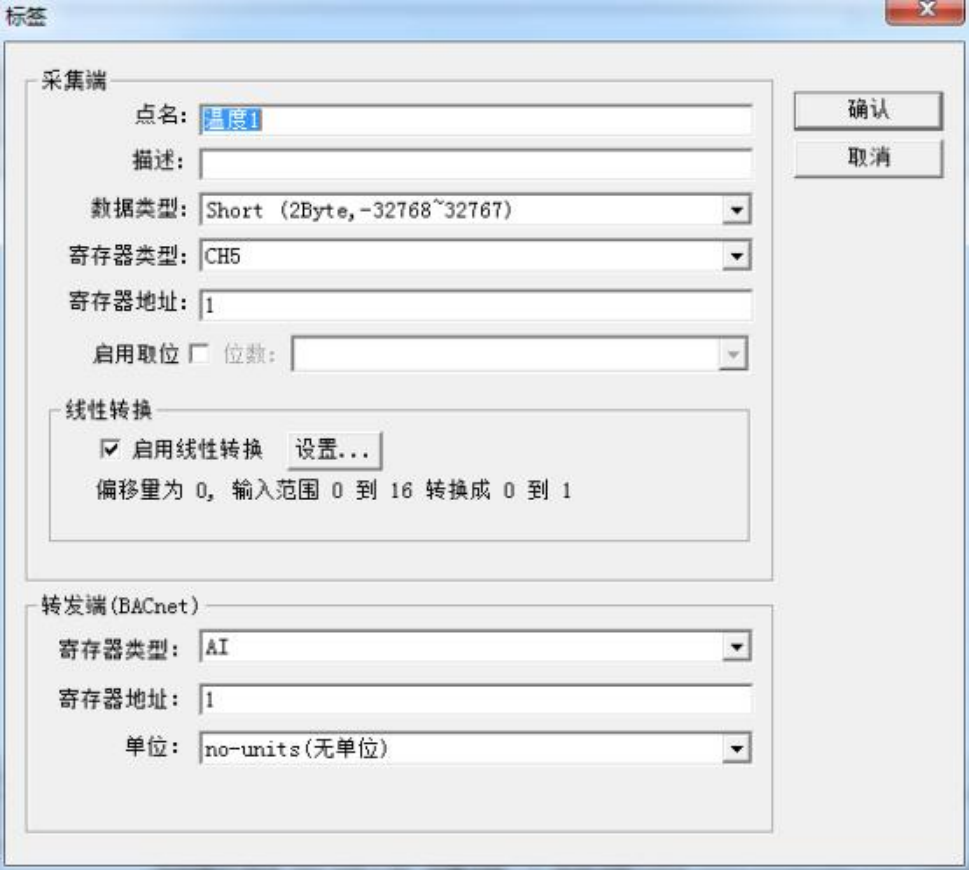

设备建立好后,选择新建标签(点) ,在建立点位的时候,采集端寄存器类型 CH1~CH8 对应采集模块的 8 个通道,数据类型建议选择 Short 型,寄存器地址为该通道下传感器的 序号, 范围是 1~64。如下图,此种设置表示读取第 5 个通道内的第 1 个传感器的 数值。

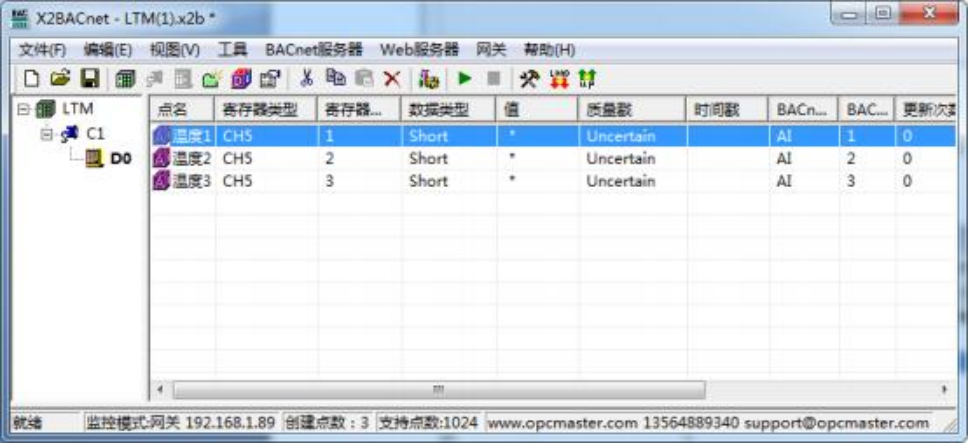

注意:  以上 Tag 属性中, 转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成后如下图:

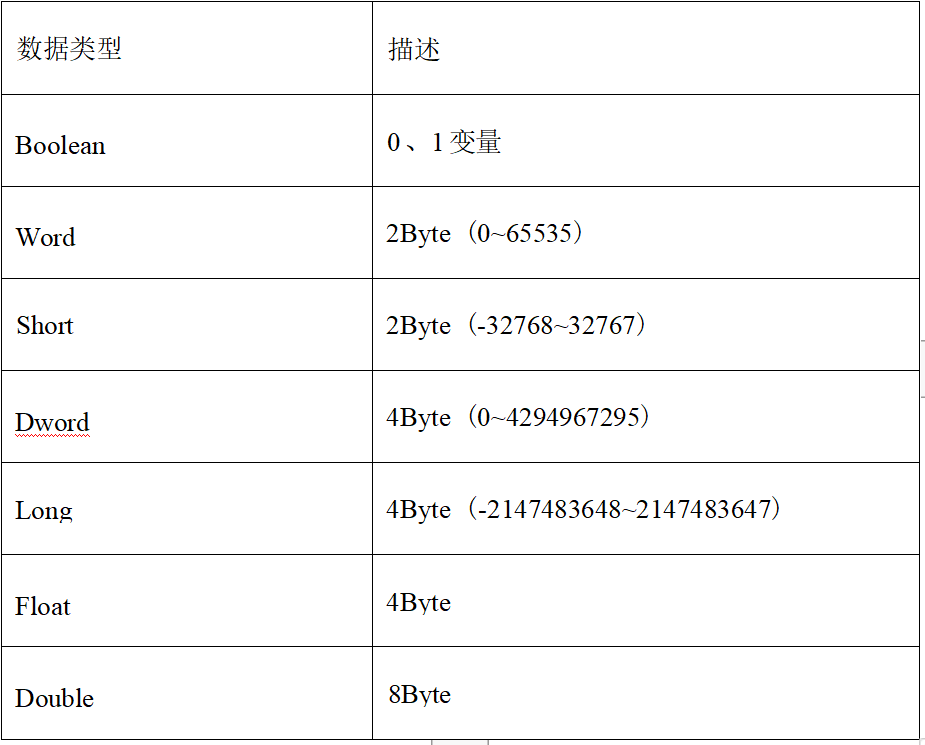

采集端支持的数据类型建议建立标签的时候, 数据类型选择 Short。如下表:

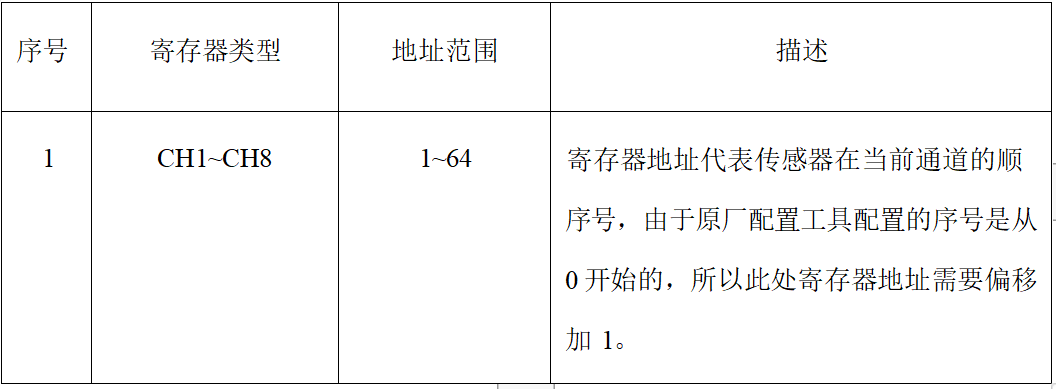

持的寄存器类型如下表:
