新建驱动

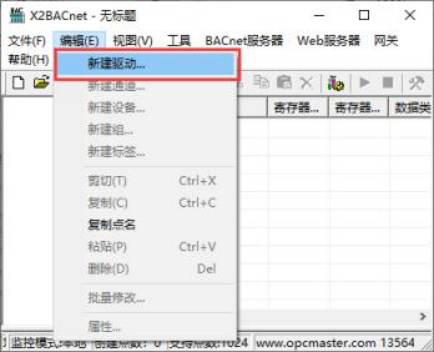

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图：

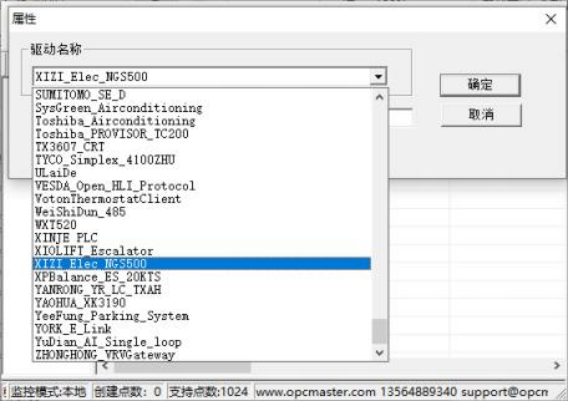

在弹出来的窗口中选择“XIZI_Elec_NGS500”，如下图：
新建通道

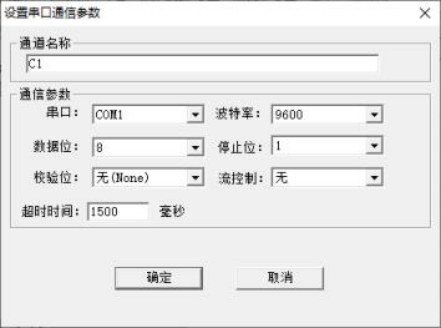

添加好驱动后， 选择新建通道, XIZI_Elec_NGS500 是无锡锡自电力 NGS500 保护控制 装置，以串口方式通信，默认串口 1，默认传输波特率 9600bps，数据格式为 8 数据位，1 停止位，无校验。默认超时时间为 1500ms。如下图：
新建设备
通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备站号默 认 1，为设备通讯地址。请求帧间隔为 1000ms，请求帧间隔为下一帧和上一帧间隔的时间， 如下图 ：
注意：由于该设备请求实时 Data 数据和请求 SOE 数据是同一条数据帧，通过反馈的 报文长度判断是 Data 数据，还是 SOE 数据。二者只更新一个， 当 SOE 数据不再反馈时， 设备一直反馈 Data 数据， SOE 数据保留之后一次值。
新建标签

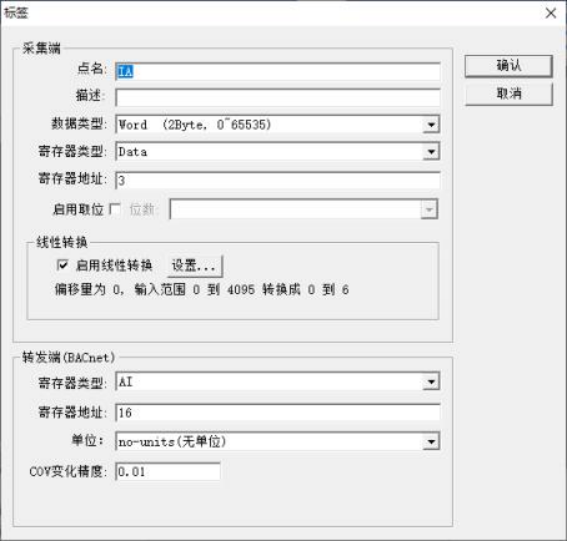

在建立点位的时候，寄存器类型为 Data(实时数据)、SOE，寄存器地址为点位的编号。 具体点位含义见下表。如图：

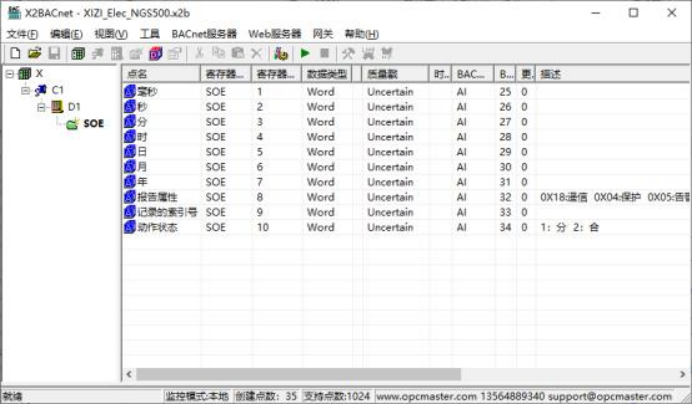

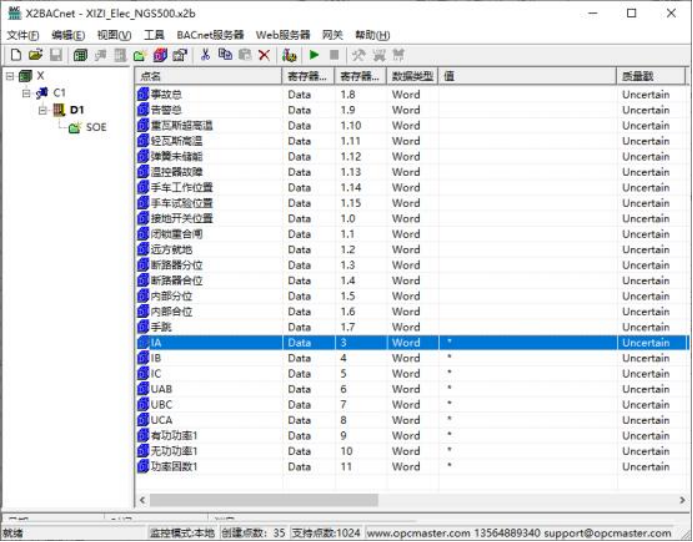

标签添加完成。如下图：
监控点表信息如表：
