新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:
在弹出来的窗口中选择“YuDian_AI_Single_loop”, 如下图:
新建通道

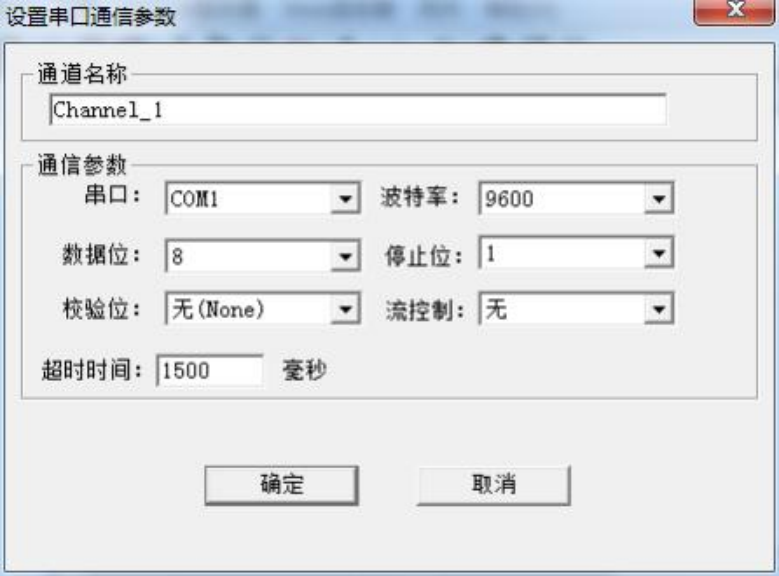

添加好驱动后,选择新建通道, YuDian_AI_Single_loop 是以串口方式通讯,默认通 道串口 1 ,默认通讯参数:9600bps ,8 ,无校验位,1 个停止位, 默认超时时间 1500ms,
如下图 。注意超时时间是指请求帧的等待超时时间。
新建设备

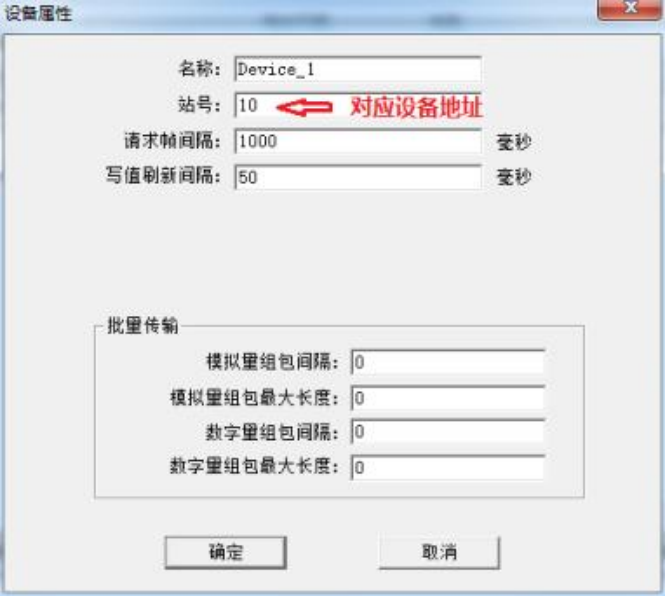

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性, 设备站号代 表设备地址。请求帧间隔为 1000 毫秒。如果设备不支持组包,可将组包参数设置为 0 即 可,如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

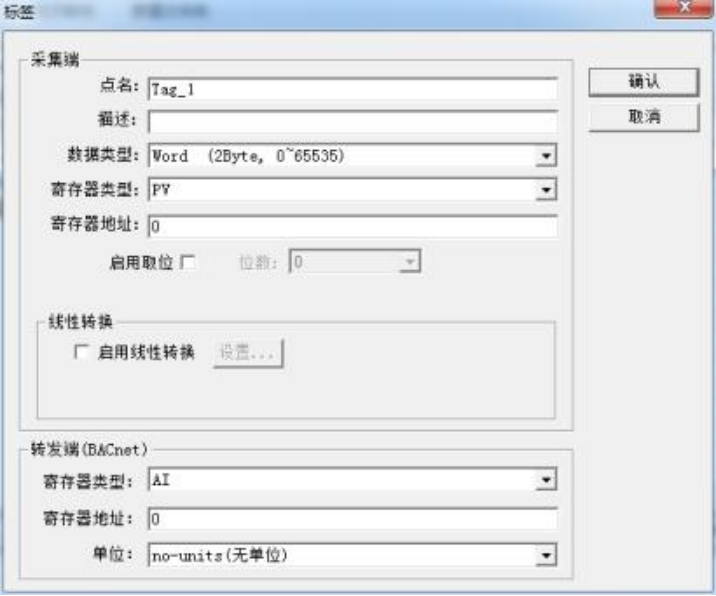

设备新建好后, 选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置, 如下图。设置标签参数的时候,数据类型选择 Word 类型, 寄存器可选择 PV,SV,MV,Alarm ,Reference 等 5 种类型。

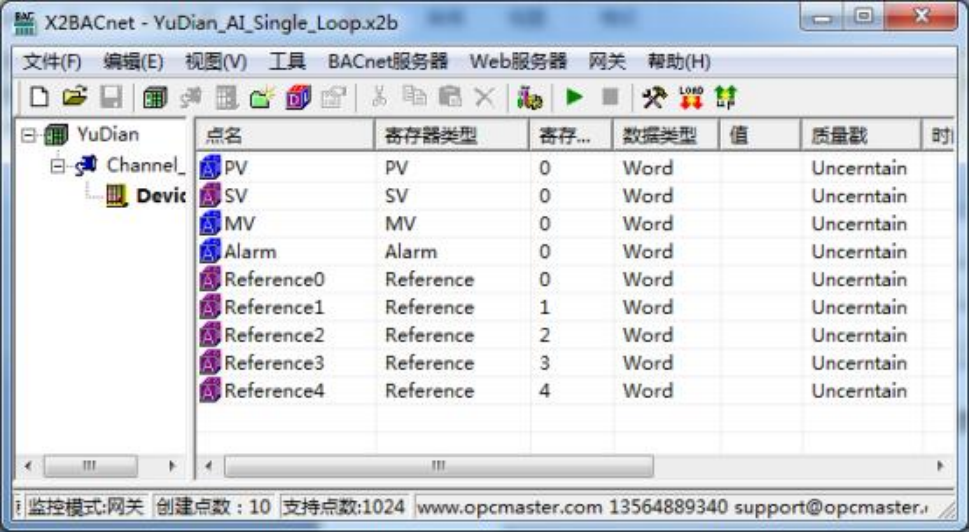

标签建立完成后如下图:

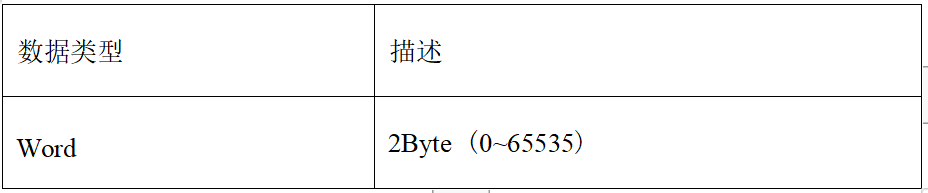

采集端支持的数据类型只有 Word 一种类型,具体描述如表所示:

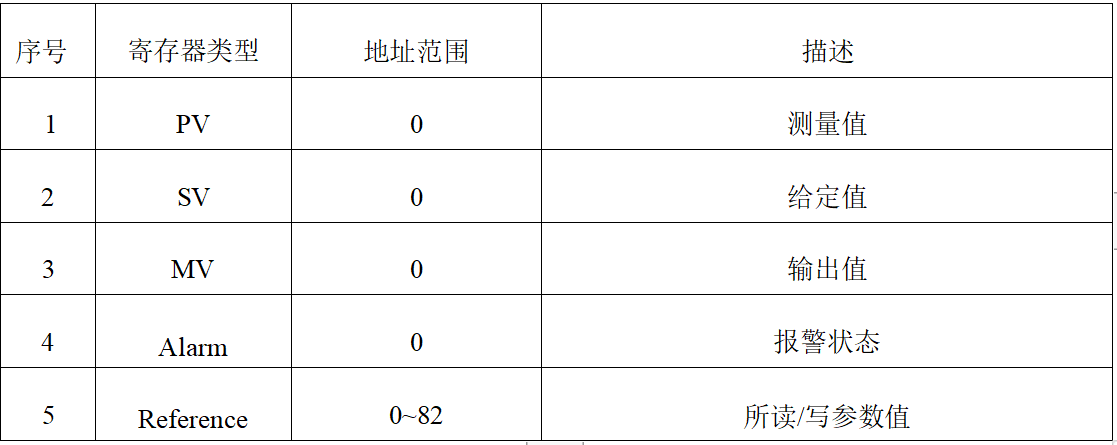

采集端支持的寄存器类型有 5 种(注意各个厂家定义的数据意义顺序有可能不同, 以 下寄存器地址意义仅供参考), 具体描述如图所示:
