新建驱动

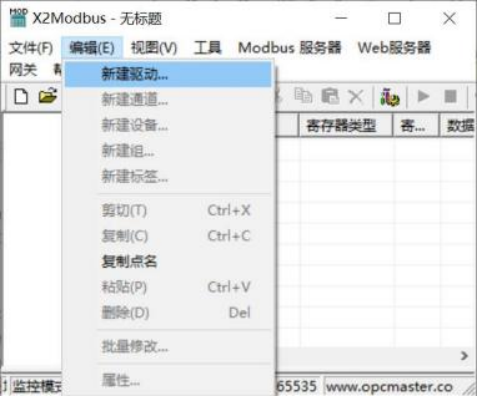

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图：

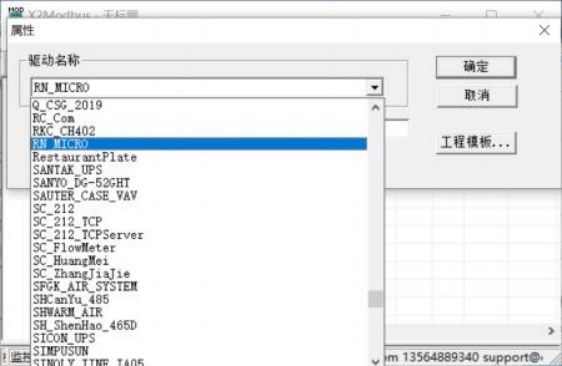

在弹出来的窗口中选择“RN_MICRO”， 如下图：
新建通道

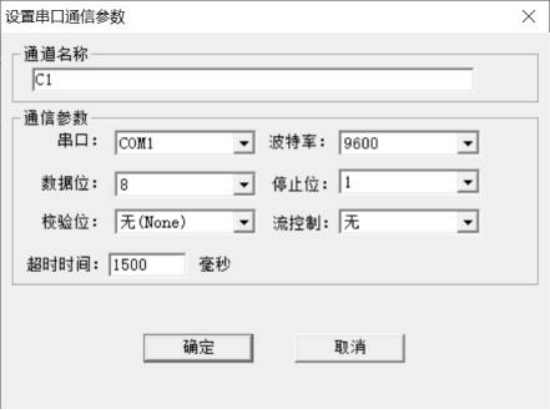

添加好驱动后， 选择新建通道， RN_MICRO 是 RN-micro-32 振弦采集仪通讯协议接 口，以串口通信方式通讯，默认通道为串口 1 ，默认通讯参数：9600bps ，8 ，无校验位， 1 个停止位， 默认超时时间 1500 毫秒，在配置时，如果设备响应比较慢， 超时时间尽量 设置长一点，如下图 。注意超时时间是指主站请求帧的等待超时时间。
新建设备
通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性， 设备站号 为设备地址和通道地址组成(十进制) 。请求帧间隔默认 1000ms，其他参数默认。如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

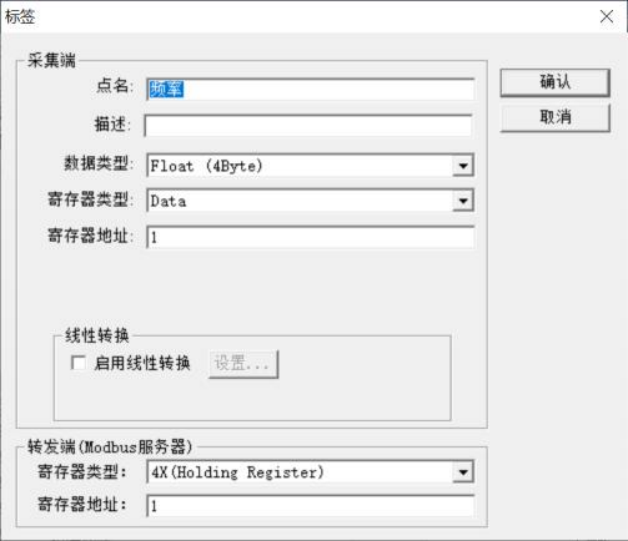

设备建立好后， 选择新建标签(点) ，在建立点位的时候，采集端寄存器 Data 类型， 寄存器地址为实际参数代码。具体如下表 ：

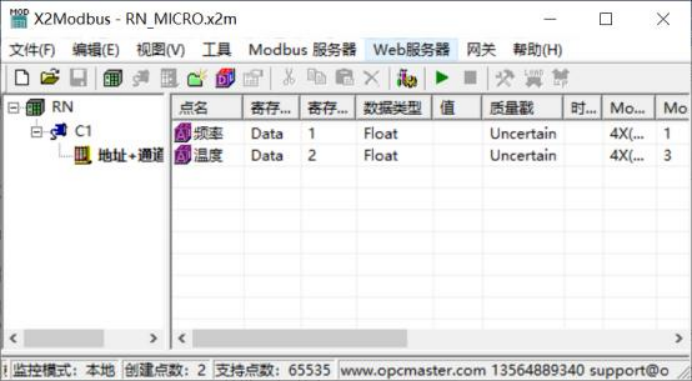

标签建立完成后如下图：

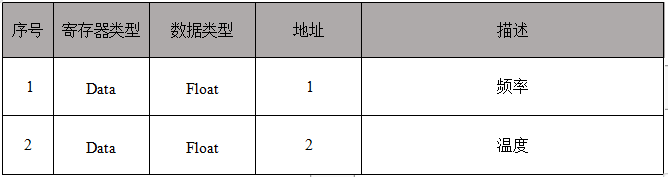

采集端寄存器类型和地址，具体描述如表所示。具体点表可参考范例工程
