新建驱动

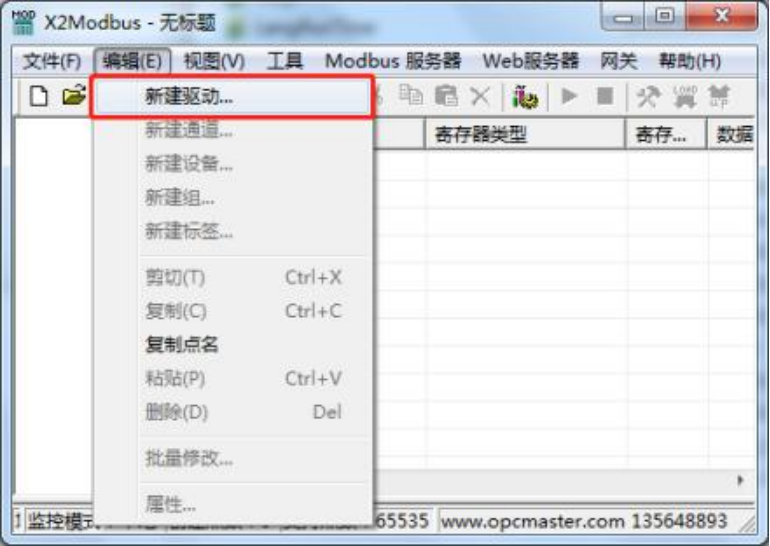

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

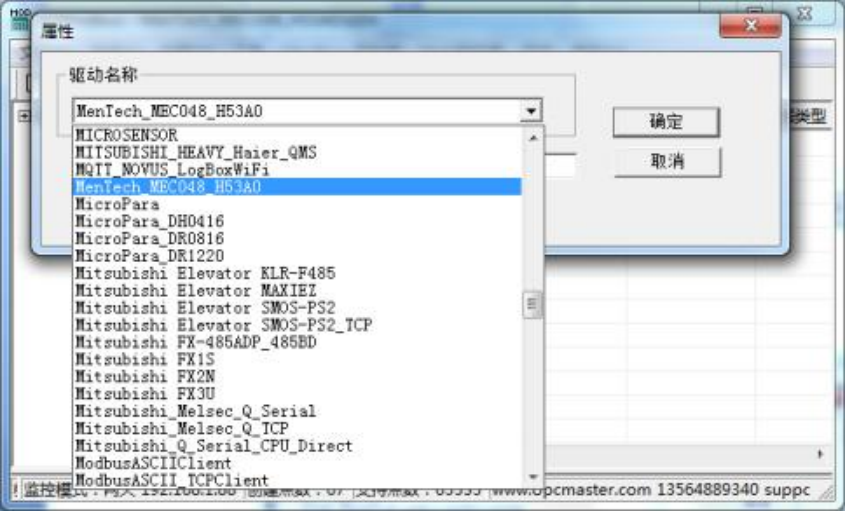

在弹出来的窗口中选择“N2_VMA”, 如下图:
新建通道

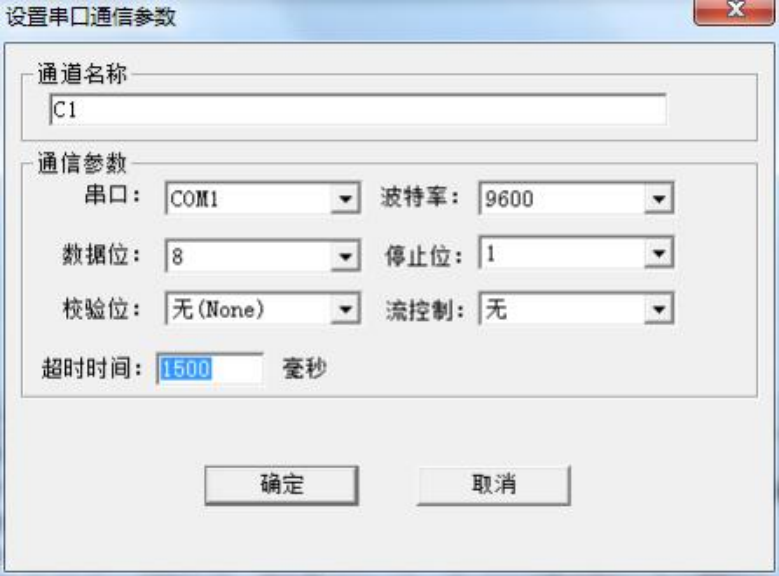

添加好驱动后, 选择新建通道, N2_VMA 是江森 N2 VMA 通讯协议,以 RS-485 通 信方式通讯,默认通道为串口 1 ,默认通讯参数:9600bps ,8 ,无校验位,1 个停止位, 默认超时时间 1500 毫秒,在配置时, 如果设备响应比较慢,超时时间尽量设置长一点, 如下图。注意超时时间是指主站请求帧的等待超时时间。
新建设备

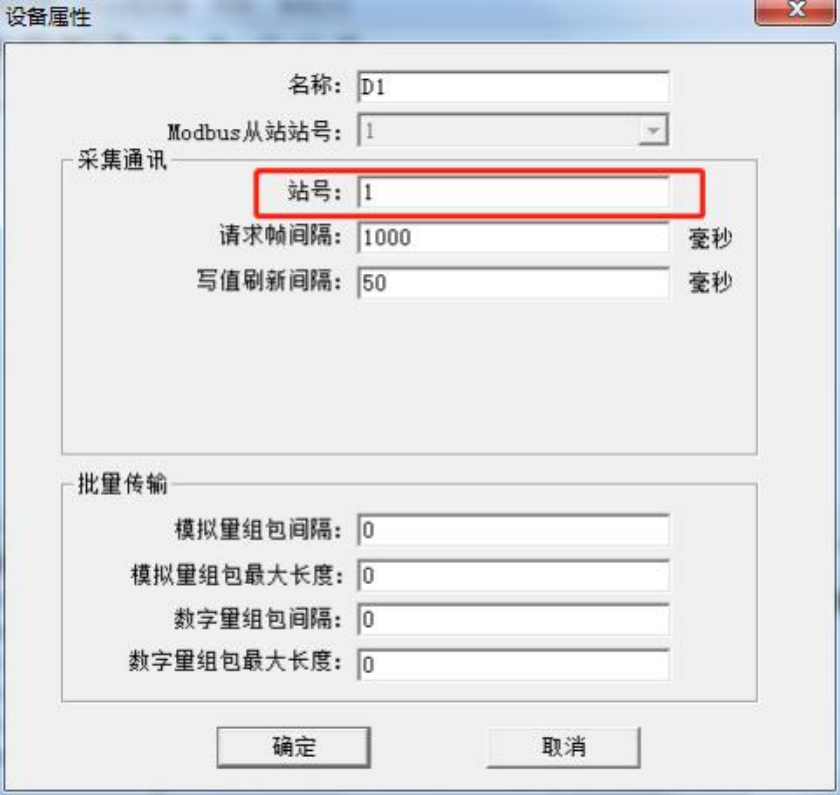

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号默认为 1,站号为设备的通讯地址。请求帧间隔为 1000 毫秒, 将组包参数设置为 0 即 可,如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

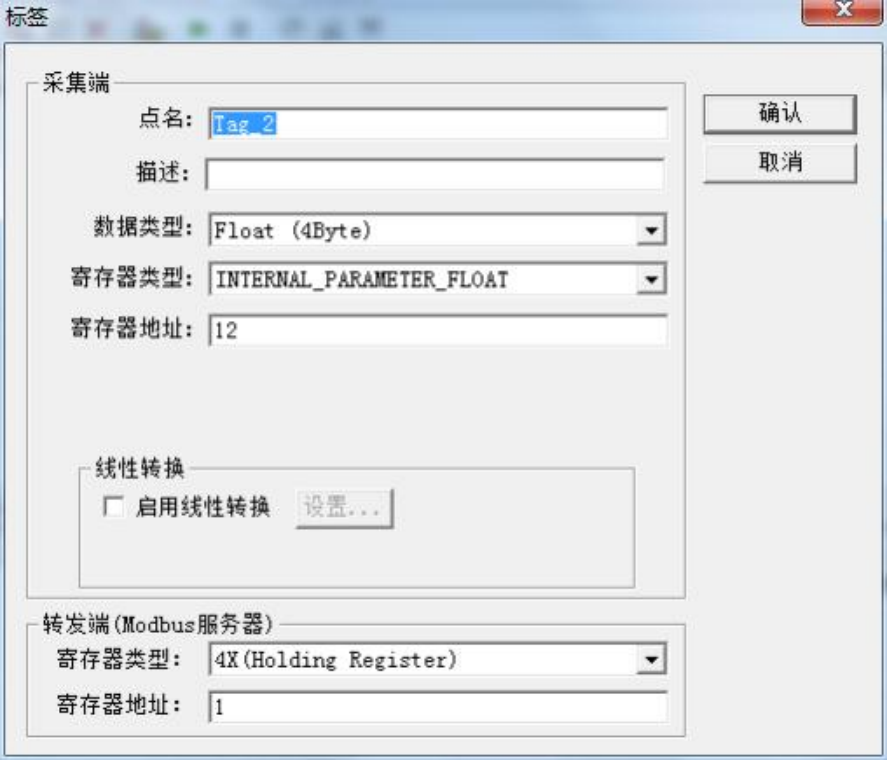

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型对应命 令信息编码,用户可以根据实际情况选择寄存器类型,寄存器地址是指要读取的数据地址, 具体如下:

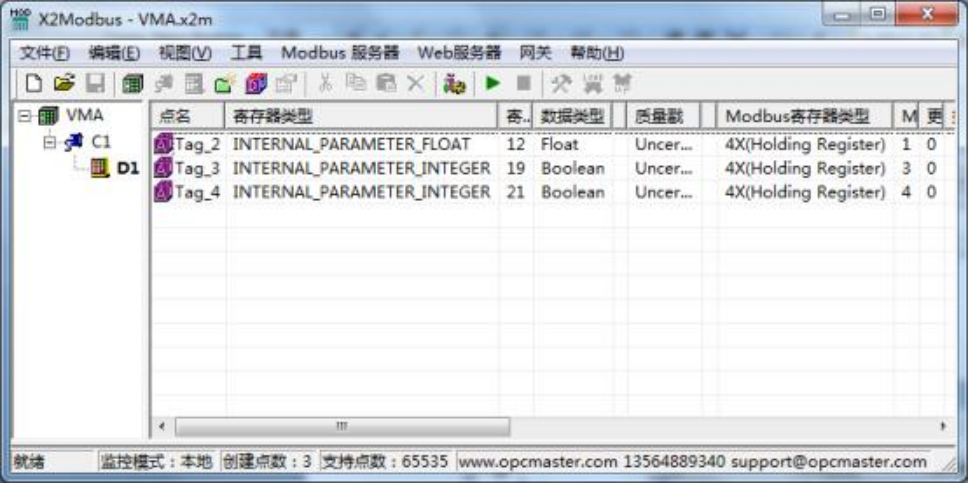

标签建立完成后如下图:

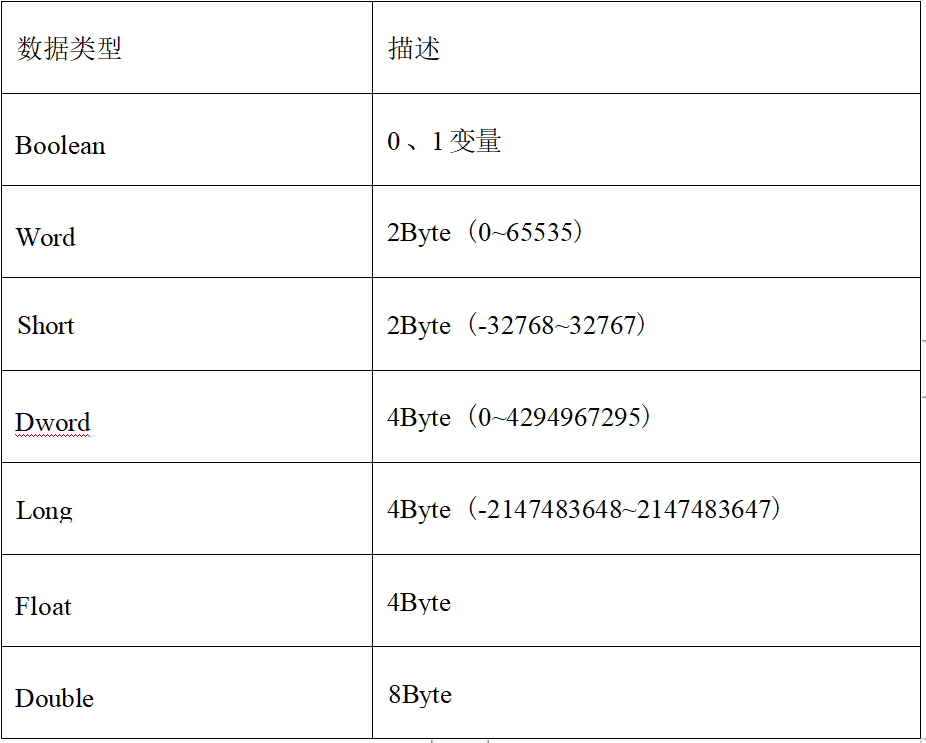

采集端支持的数据类型有:Boolean 、Word、Short、Dword、Long 、Float、Double, 具体描述如表所示:

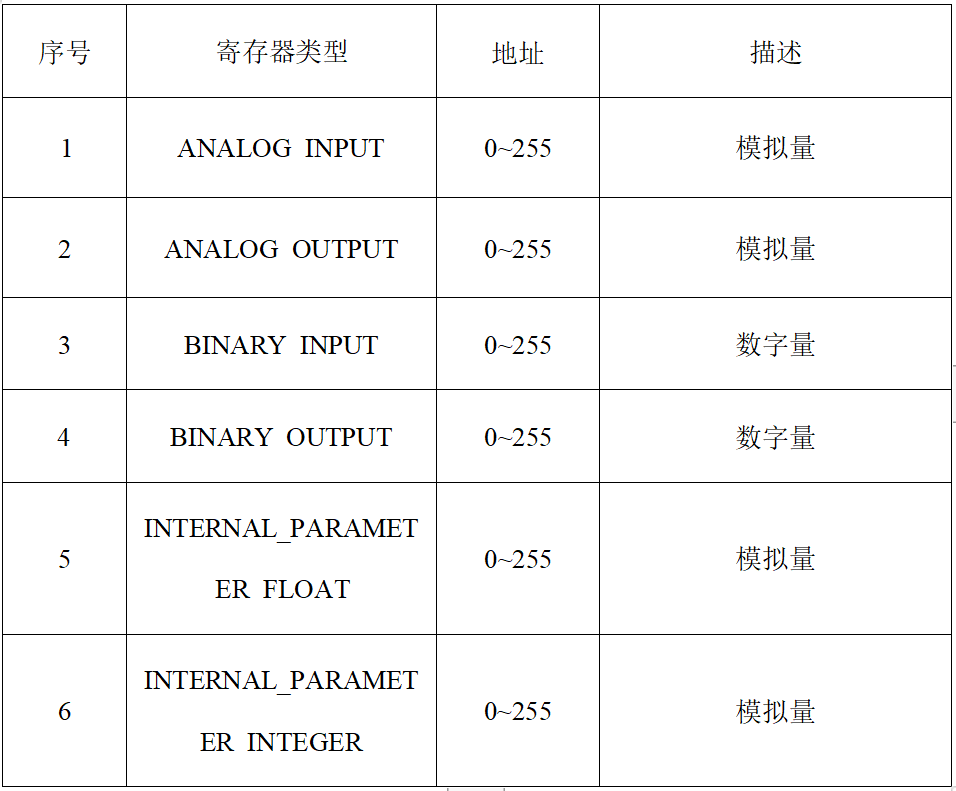

采集端寄存器类型和地址,具体描述如表所示:
