新建驱动

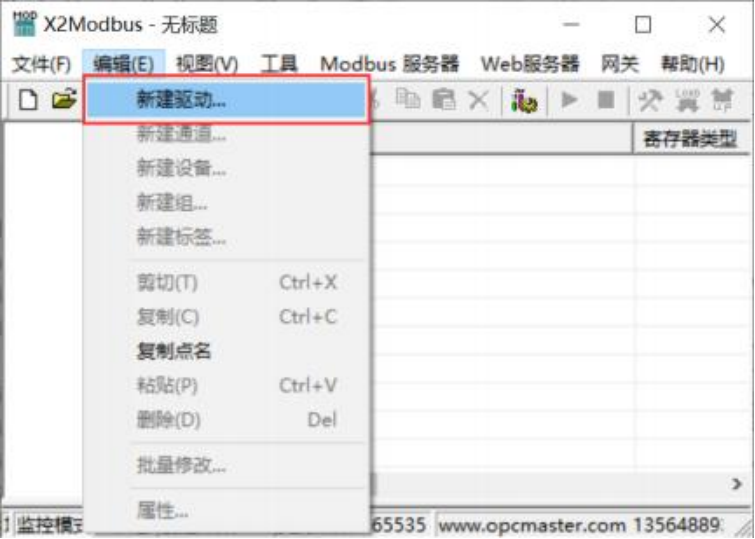

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

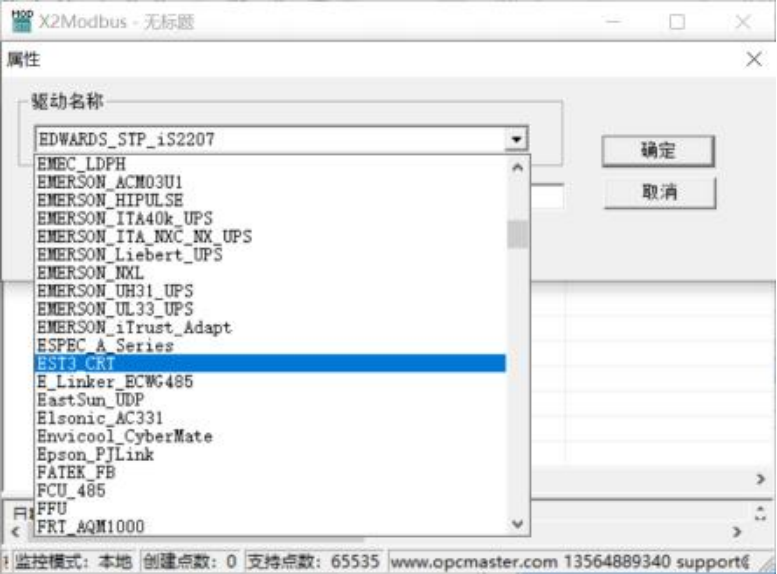

在弹出来的窗口中选择“EST3_CRT”, 如下图
新建通道

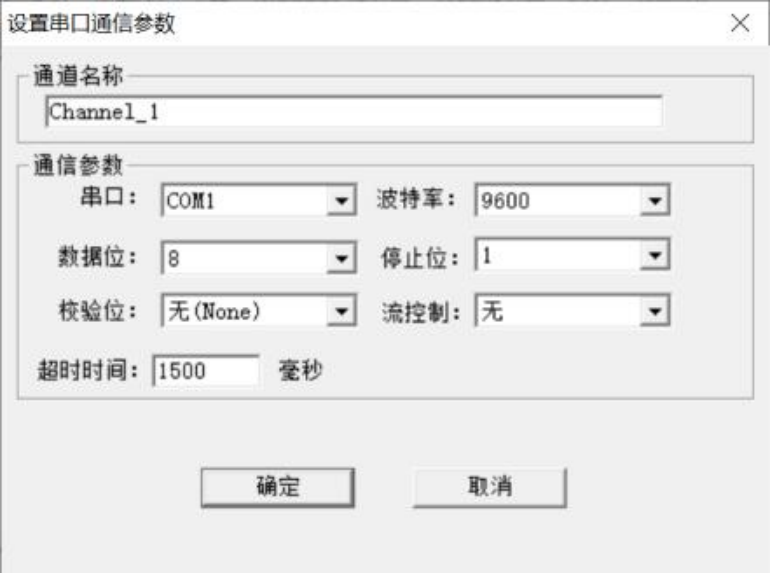

添加好驱动后, 选择新建通道, EST3_CRT 是爱德华消防报警系统通信协议,以串口方 式通讯,默认通道串口 1,默认传输波特率 9600bps,数据格式为 8 数据位, 1 停止位,无 校验。默认超时时间为 1500ms,在配置时, 如果设备响应比较慢,超时时间尽量设置长一 点, 如下图
新建设备

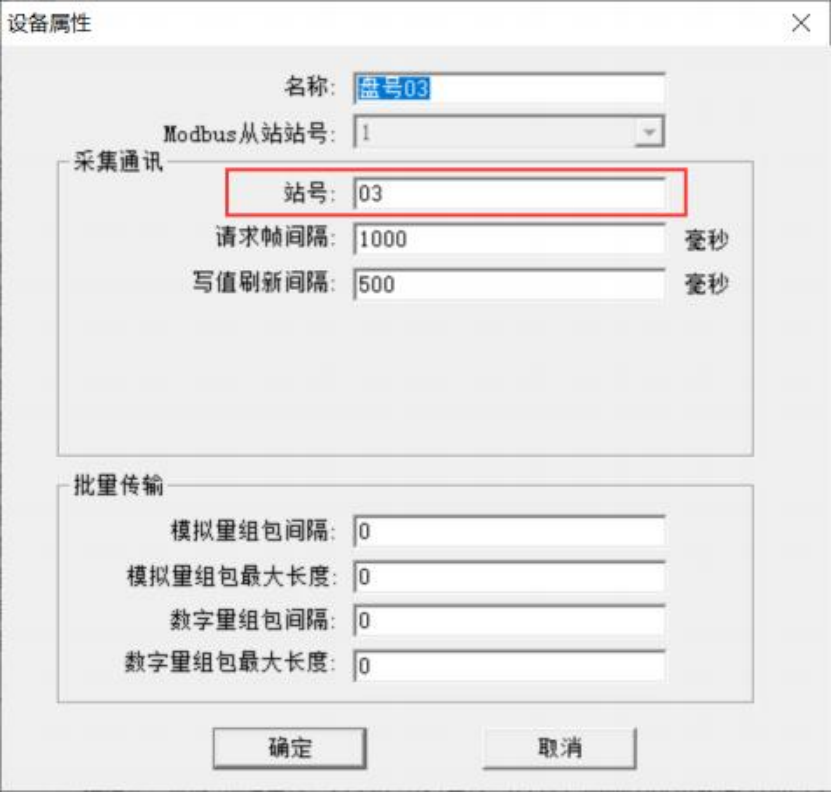

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号为 02,站号对应控制器盘号,请求帧间隔为 1000 毫秒,网关只用接收设备上报数据, 不需要发请求。如下图 。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之 间的时间间隔。
新建标签
设备建立好后, 选择新建标签(点) ,如下图 在建立点位的时候,

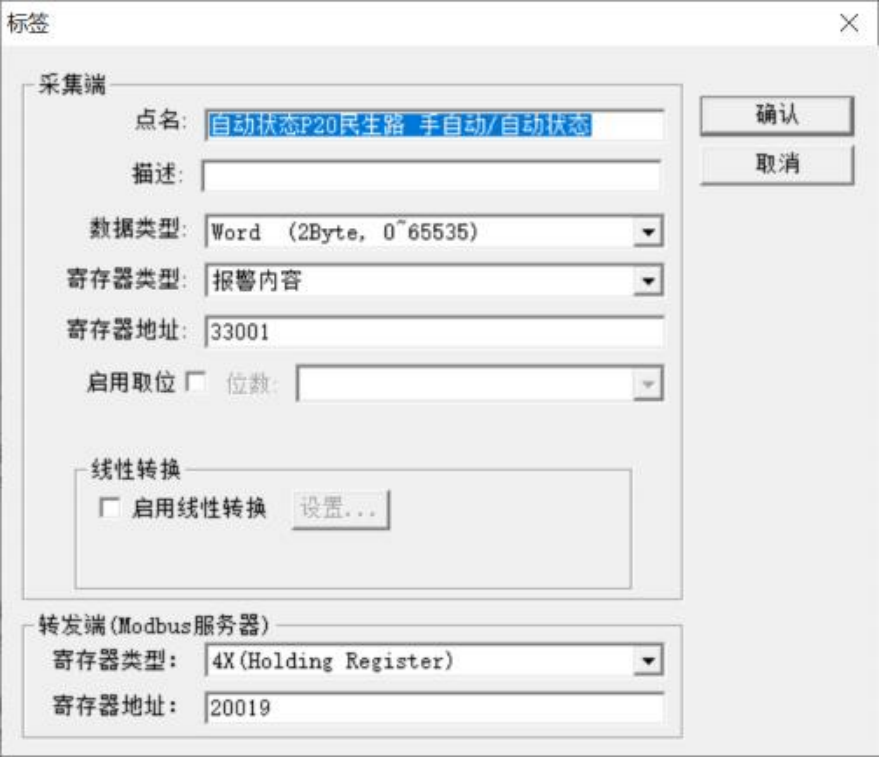

寄存器地址<写法 1>
由 5 位数字组成。前两位代表卡号,后三位代表器件号。
如下面一条报文:
恢复 :: 15:58:17 02/13/2019 控制盘:20 卡:33 器件:0001
自动状态 P20 民生路 手自动/自动状态
此处:
控制盘号=20;卡号=33;器件号=001;
故寄存器地址=33001

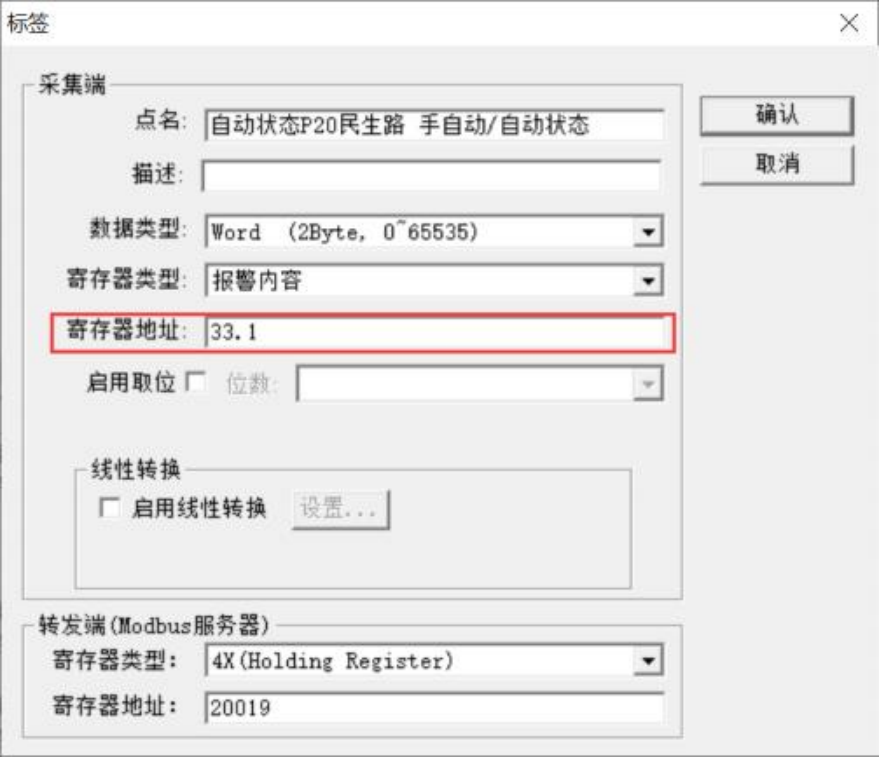

寄存器地址<写法 2>
中间由小数点分割。小数点前位代表卡号,小数点后位代表器件号。 如下面一条报文:
恢复 :: 15:58:17 02/13/2019 控制盘:20 卡:33 器件:0001
自动状态 P20 民生路 手自动/自动状态
此处:
控制盘号=20;卡号=33;器件号=001;
故寄存器地址=33.1

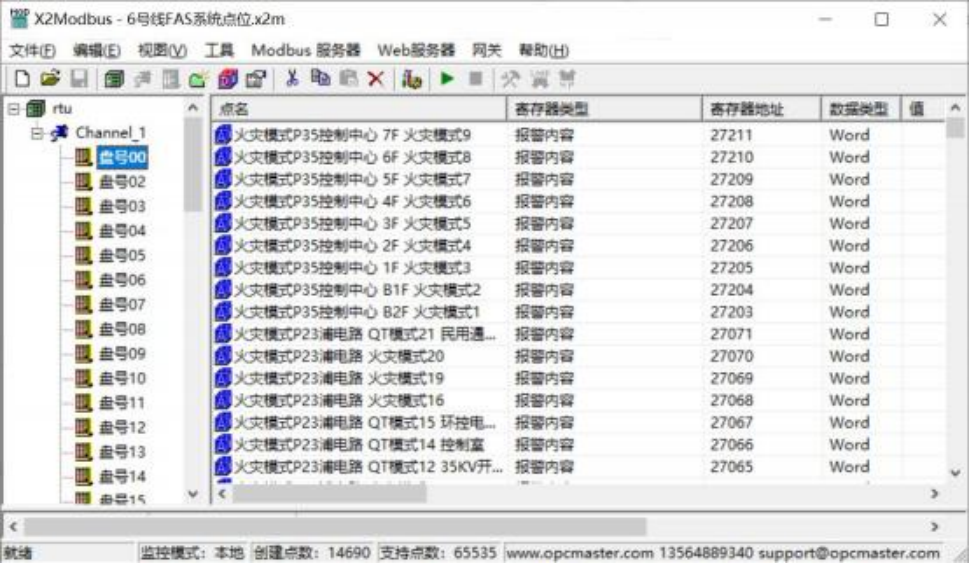

标签建立完成后如下图

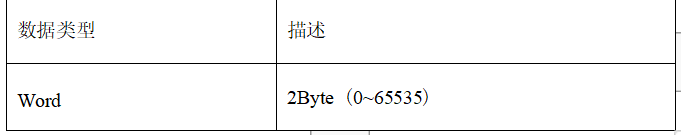

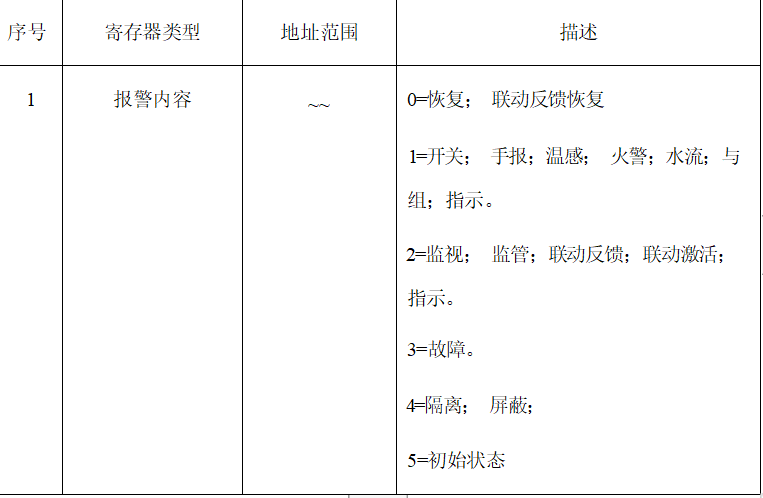

采集端支持的数据类型有具体描述如表
具体描述如表
