VOANDOS_AL_9480 (广州艾礼富维安达斯红外报警主机)

新建驱动

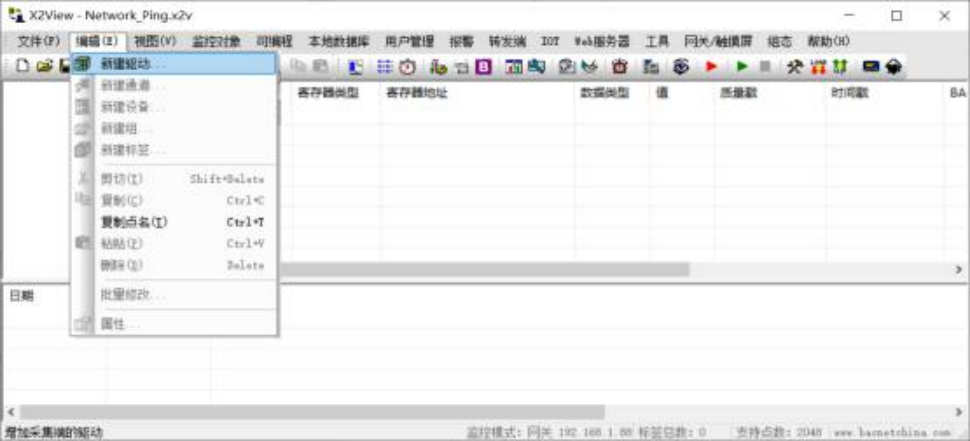

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

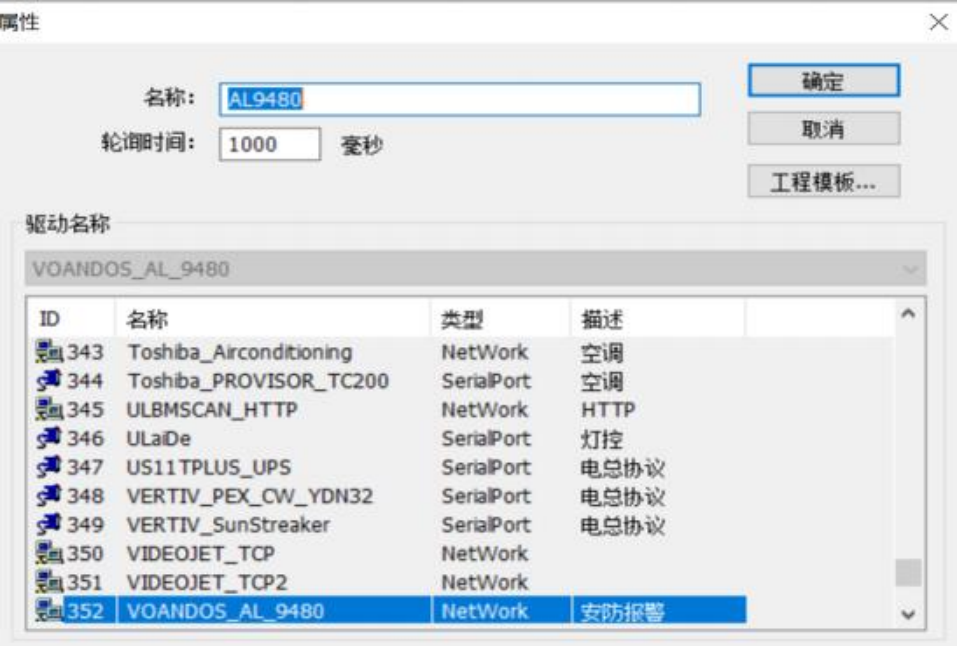

在弹出来的窗口中选择“VOANDOS_AL_9480”驱动,如下图

 新建通道

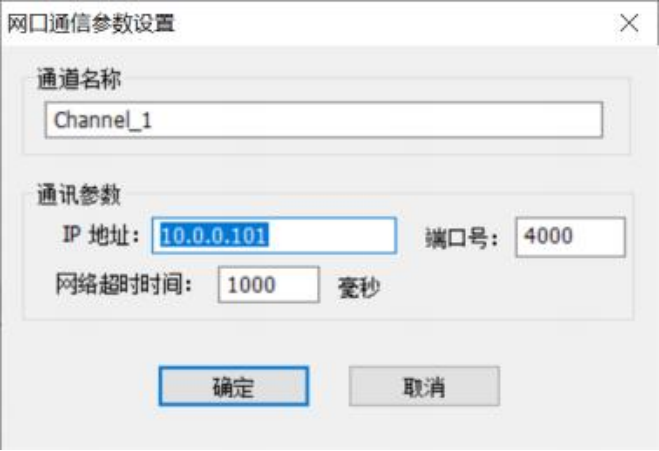

添加好驱动后, 选择新建通道,VOANDOS_AL_9480 是连接维安达斯红外报警主机接 口, 以太网 UDP 方式通讯,IP 地址为红外报警主机以太网扩展卡自身 IP 地址,端口号默 认 4000  (具体以扩展卡指定的中心地址 udp 端口) ,默认网络超时时间 1000ms,如下图。注意超时时间是指请求帧的等待超时时间。

新建设备

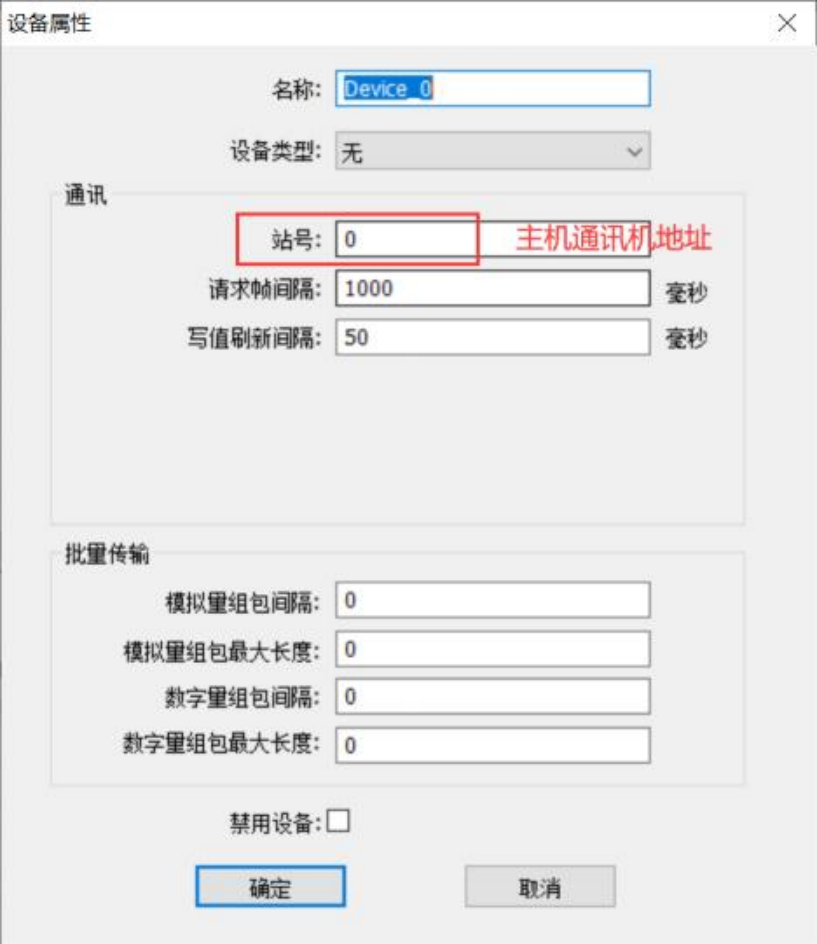

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性, 设备默认站 号 0  (表示主机的通讯机地址) ,请求帧间隔为 1000 毫秒。组包参数设置为 0 即可,如 下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

新建标签

设备新建好后, 选择添加标签 (点) ,也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置,如下图。设置标签参数的时候,注意采集端分 Area Alarm  (防区报警状态)寄存器类型,Area Status  (防区撤布防状态) 寄存器类型, Device Status (设备状态) 寄存器类型。寄存器地址表示接在主机下的设备地址, 其中 128 地址是给用户操作按键使用的。

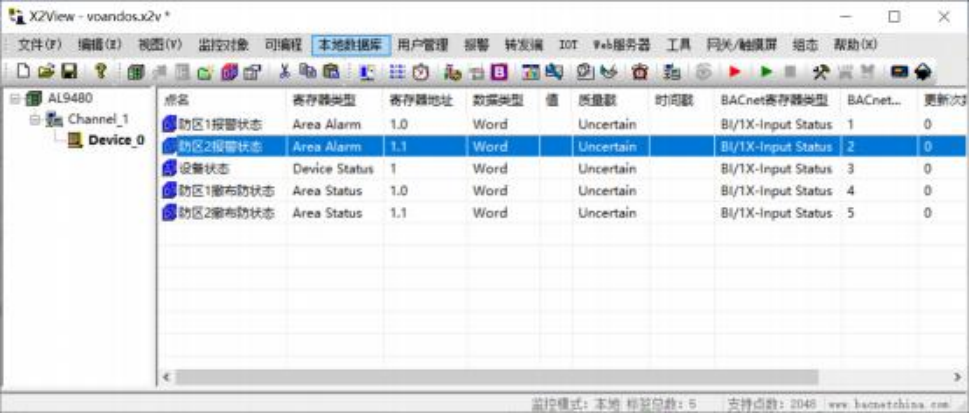

注意:  以上 Tag 属性中, 转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图

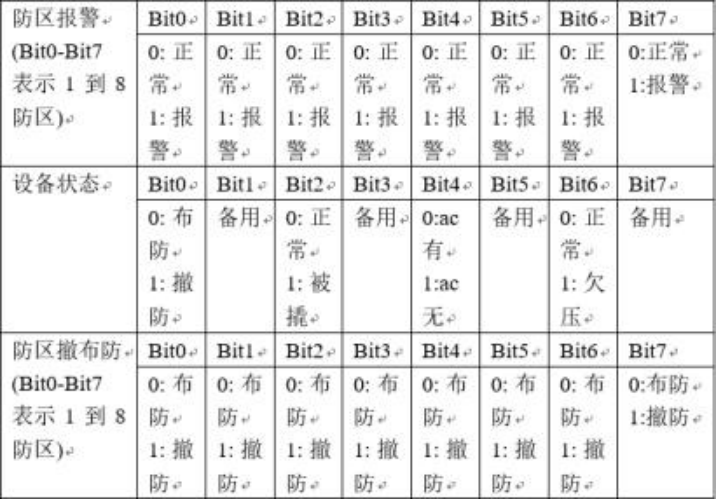

字节取位的解析含义如下图

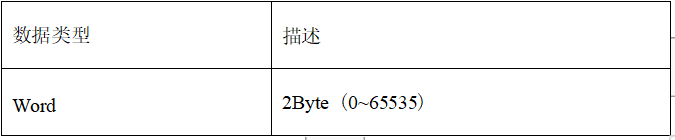

采集端支持的数据类型只有 Word 类型,具体描述如表

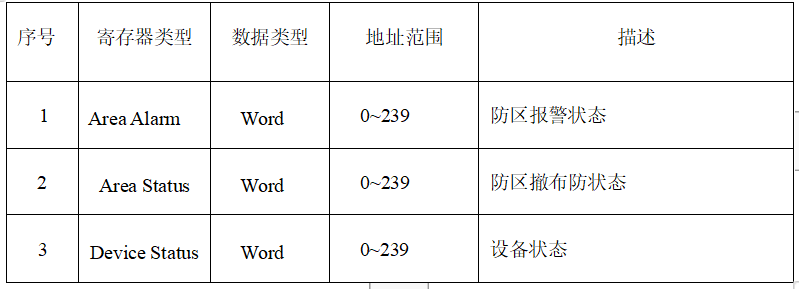

采集端支持的寄存器类型以下三种类型, 具体说明如表
