新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

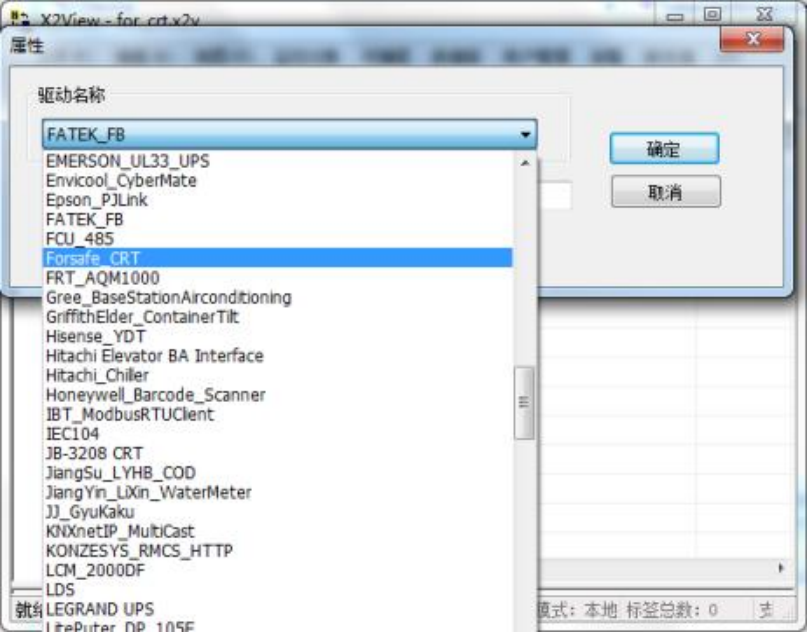

在弹出来的窗口中选择“Forsafe_CRT”驱动,如下图
新建通道

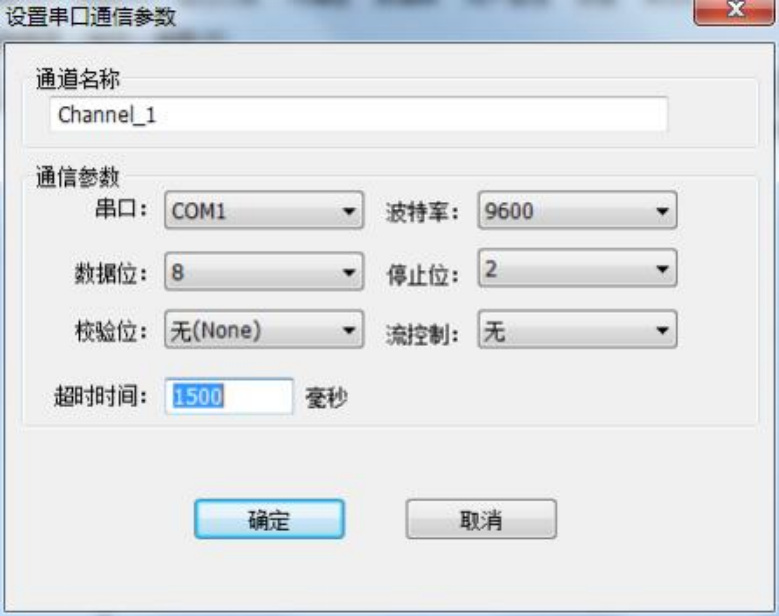

添加好驱动后, 选择新建通道, Forsafe_CRT 是以串口 RS232 方式通讯,默认通道串 口 1,默认通讯参数:9600bps,8 数据位, 无校验位, 2 个停止位,默认超时时间 1500ms, 如下图 。注意超时时间是指请求帧的等待超时时间。
新建设备
通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性, 设备默认站 号 1.1,由网络号和主机号组成。报警主机设备主动推送数据, 无需主动请求。其他参数 默认即可, 如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时 间间隔。
新建标签
设备新建好后, 选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置,如下图。设置标签参数的时候,注意采集端寄 存器有 6 种,分别是启动 C1、故障 C2、火警 C3、屏蔽 C5、其他 C6、监管 C7,
寄存地址
由回路.地址.栋号. 区号.层号.号.设备类型(10 进制地址)组成。如 5.1.8.1.17.1.1。表示 回路 5 地址 18 栋 1 区 17 层 1 号光电探头的状态。

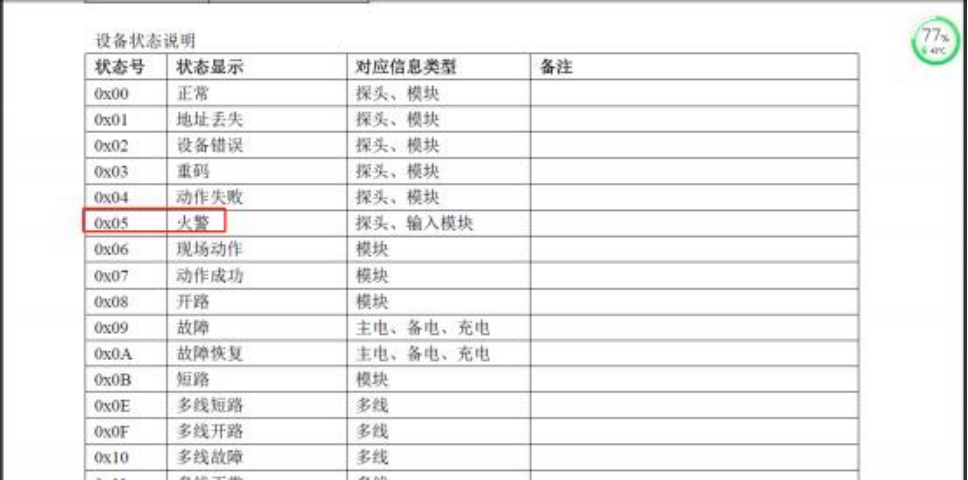

更新的数值需查询厂家提供文档状态,如 0x05=5(十进制)是火警。

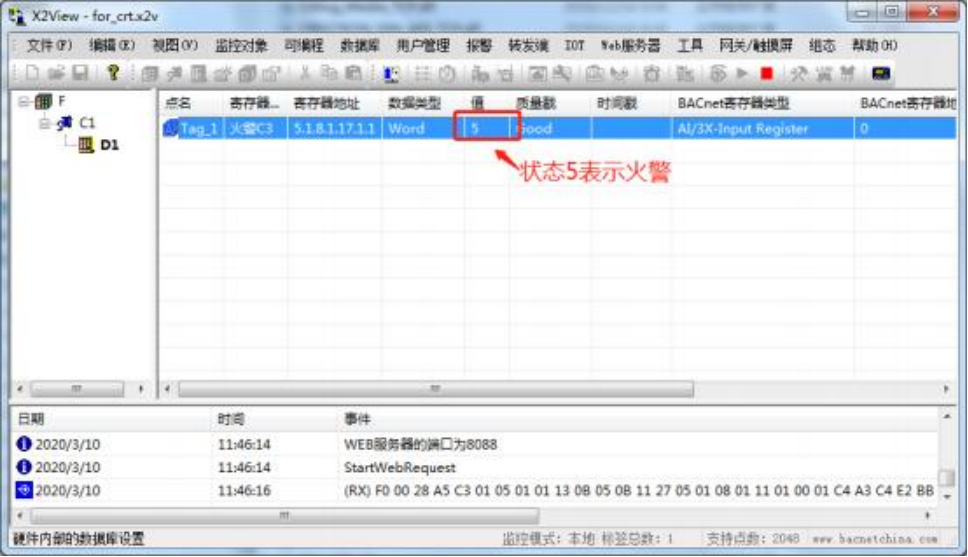

注意: 以上 Tag 属性中, 转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图

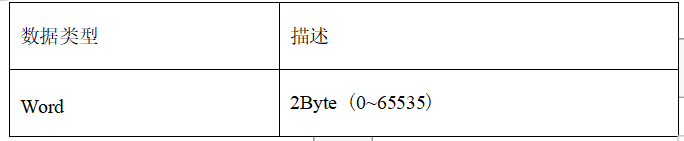

采集端支持的数据类型有:Word,具体描述如表
