新建驱动

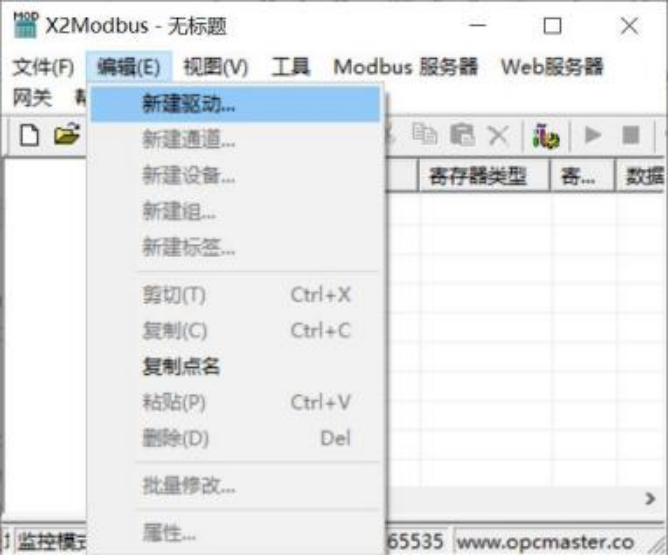

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

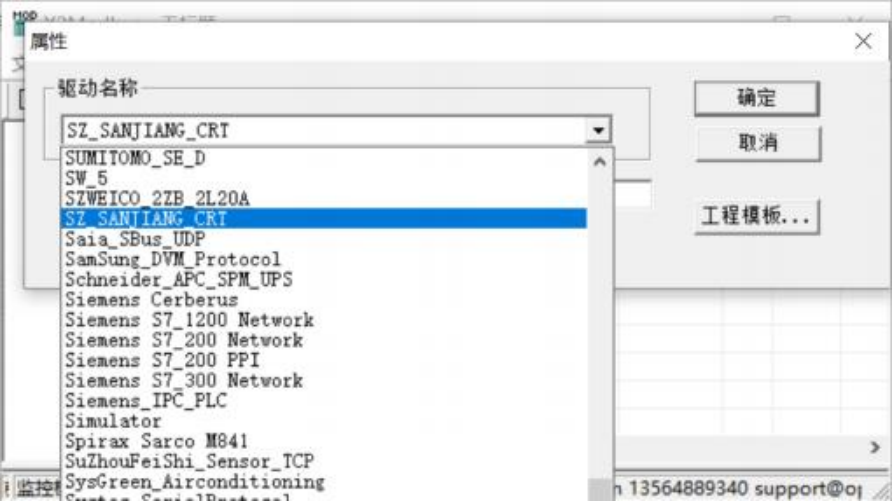

在弹出来的窗口中选择“SZ_SANJIANG_CRT”, 如下图
新建通道

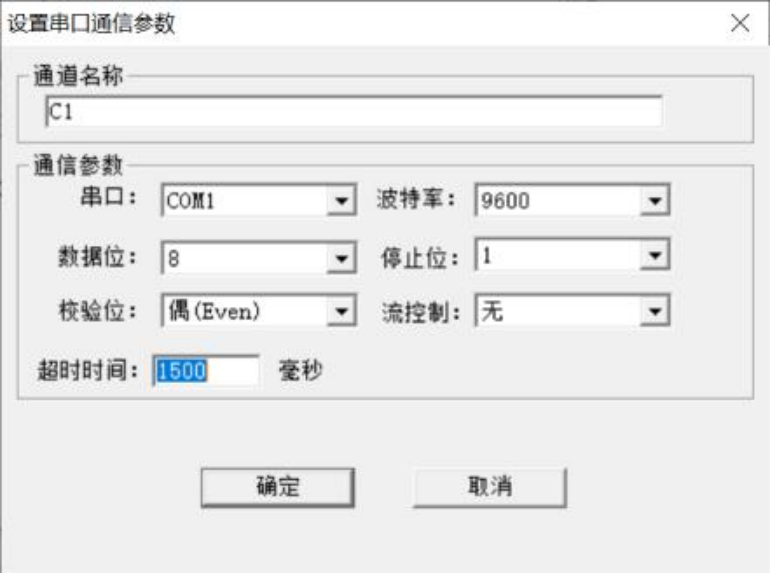

添加好驱动后, 选择新建通道, SZ_SANJIANG_CRT 是三江消防通讯协议,以串 口 通信方式通讯,默认通道为串口 1,默认通讯参数:9600bps ,8 ,偶校验位,1 个停止位, 默认超时时间 1500 毫秒,在配置时, 如果设备响应比较慢,超时时间尽量设置长一点, 如下图。注意超时时间是指主站请求帧的等待超时时间。
新建设备
通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备站号 为设备地址站号。请求帧间隔默认 1000ms ,其他参数默认。如下图 注意请求帧 间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
现场需要接厂家显示盘, 由厂家显示盘和CRT 维持通讯机制,
网关外接 485 线接上去监听分析。
只解析火警内容。
新建标签

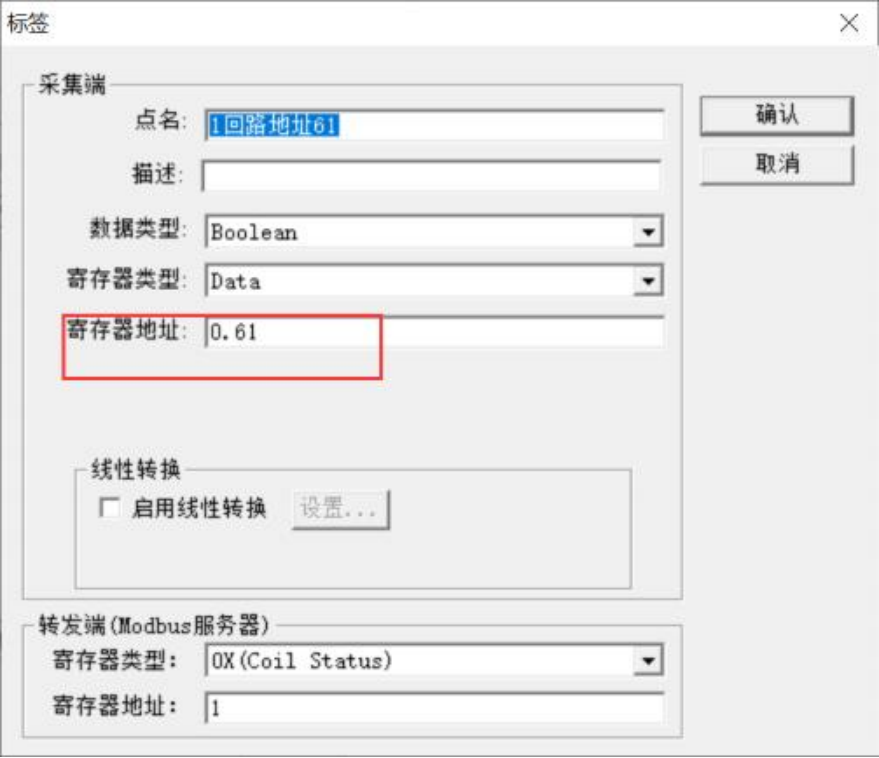

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器 Data 类型, 寄存器地址为回路地址和点位地址组成。具体如下表
发生火警值为 1,
主机上手动复位后, 火警消失值为 0.

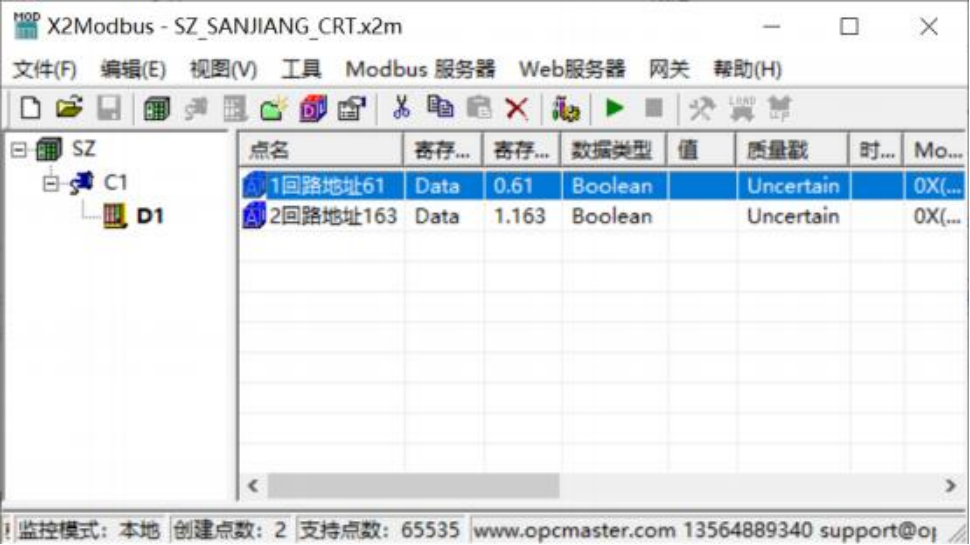

标签建立完成后如下图

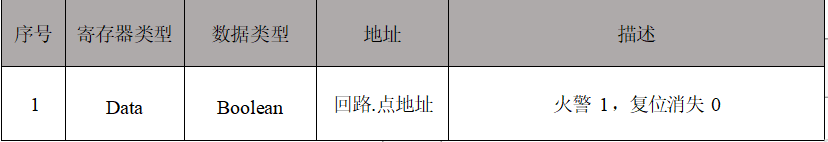

采集端寄存器类型和地址,具体描述如表
