新建驱动

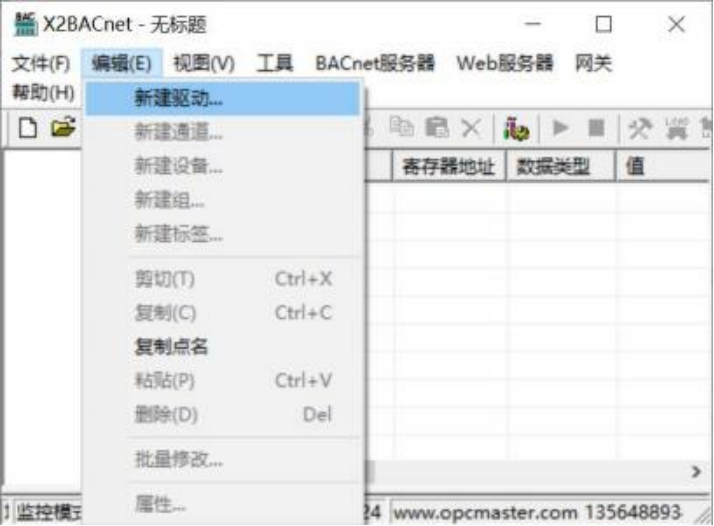

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

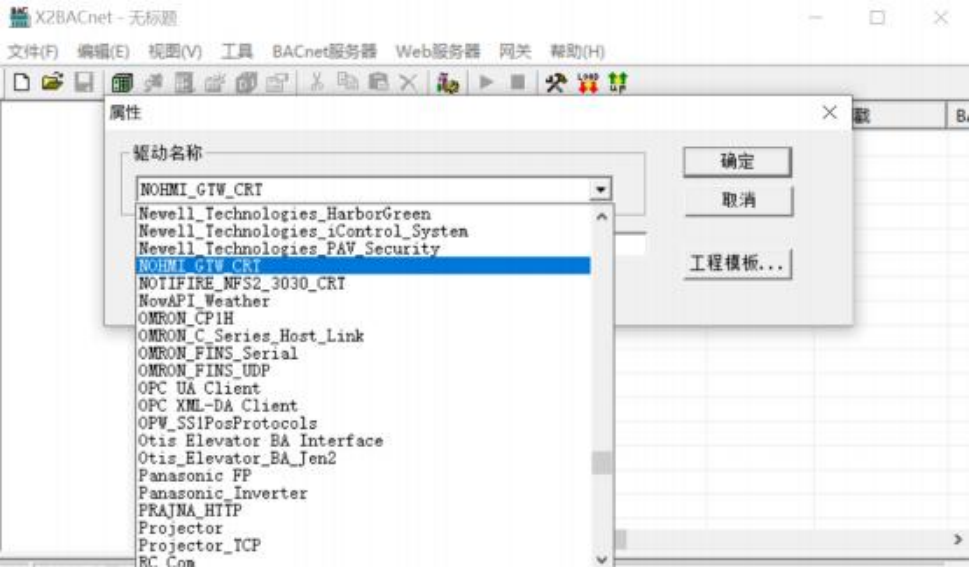

在弹出来的窗口中选择“NOHMI_GTW_CRT”,如下图
新建通道

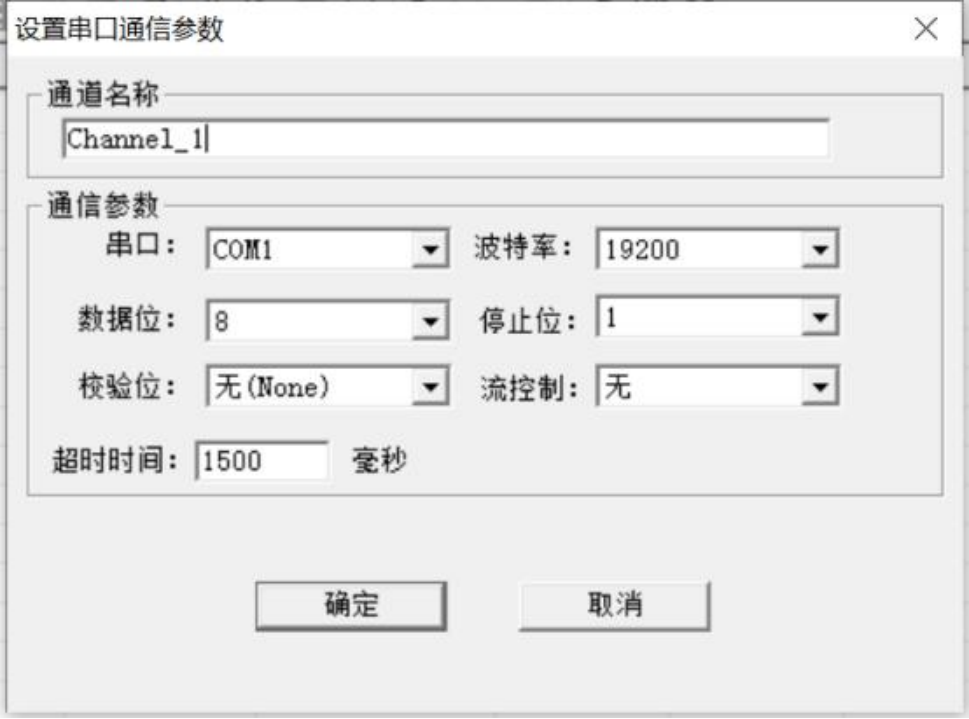

添加好驱动后, 选择新建通道, NOHMI_GTW_CRT 是能美消防火灾报警系统 GTW 接口协议,主要以串口通信方式通讯,默认通道为串口 1 ,默认通讯参数:19200bps ,8, 无校验位, 1 个停止位,默认超时时间 1500 毫秒,在配置时,如果设备响应比较慢, 超 时时间尽量设置长一点, 如下图。注意超时时间是指主站请求帧的等待超时时间。
新建设备

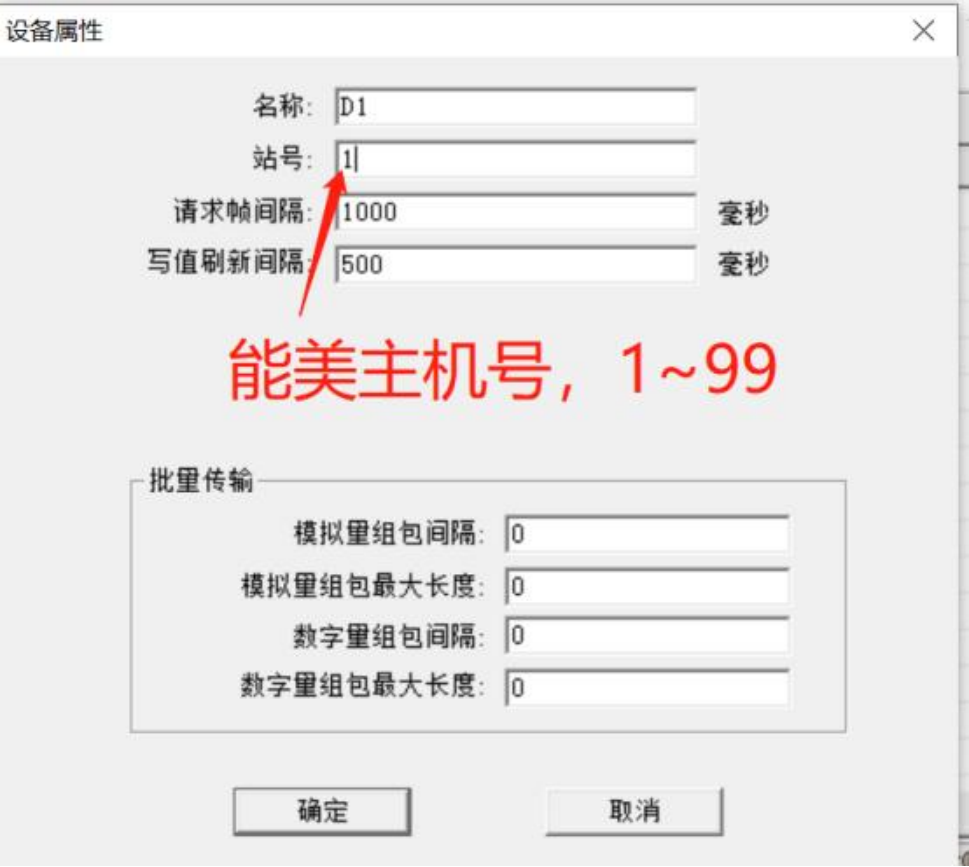

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性,设备默认 站号 1 ,表示能美消防主机地址。其他参数默认,请求帧间隔为 1000 毫秒,将组包参数设 置为 0 即可,如下图
新建标签

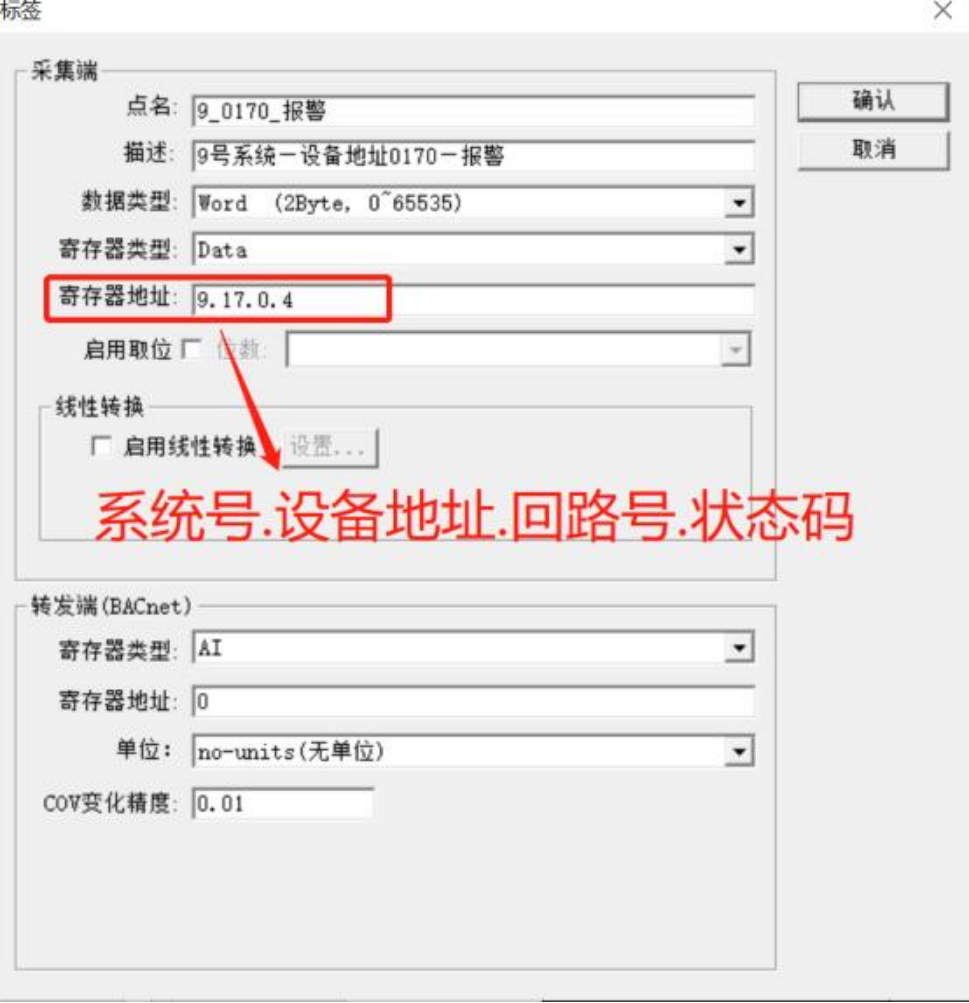

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型 Data, 寄存器地址由系统号.设备地址. 回路号.状态编码组成,十进制表示, 如下图

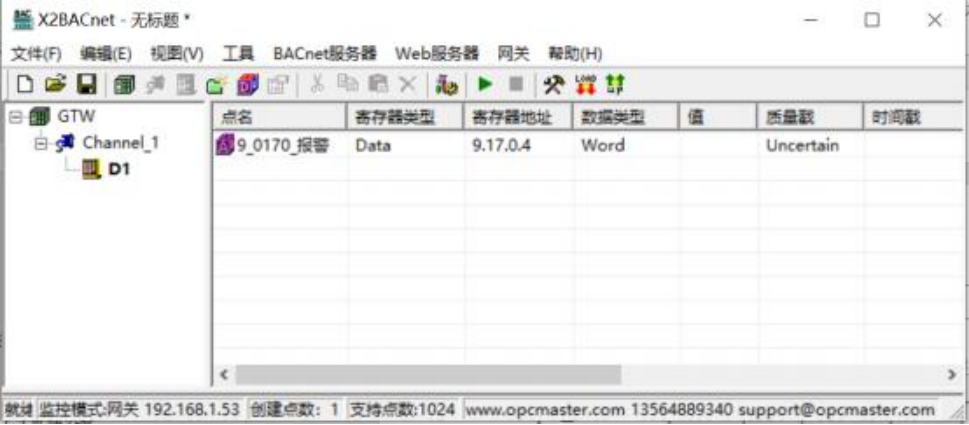

注意: 以上 Tag 属性中, 转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成后如下图

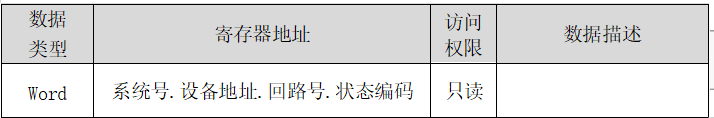

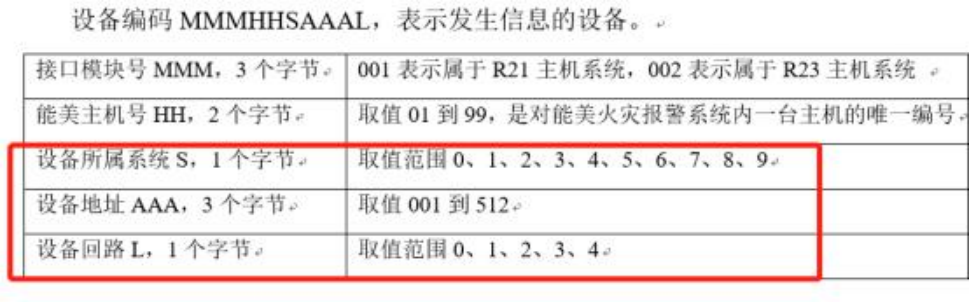

支持的寄存器地址表如表

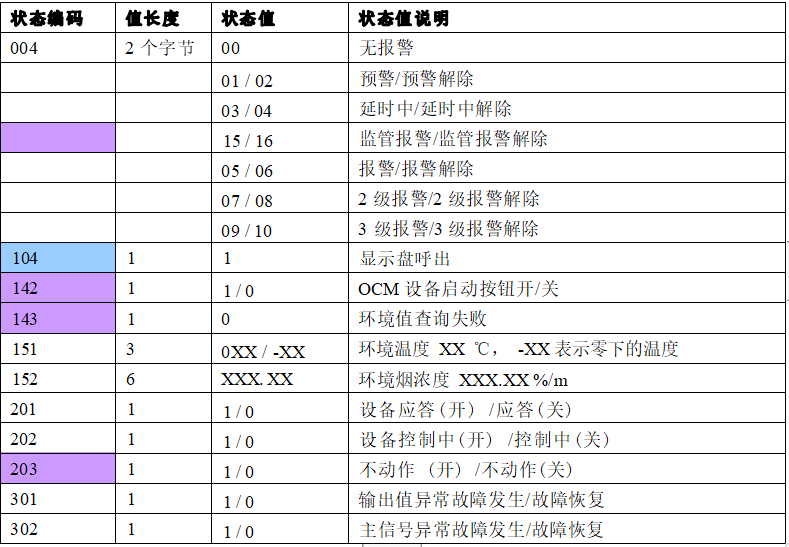

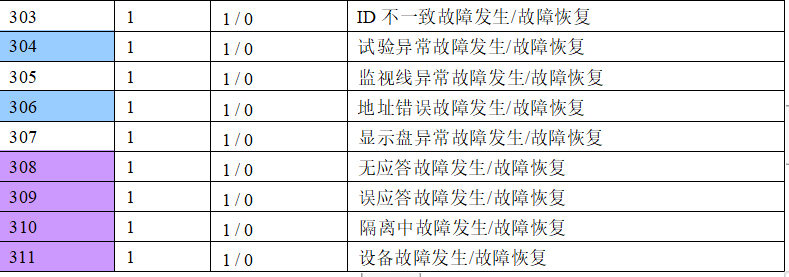

各状态编码的当前值可以参考下表
