TYCO_Simplex_4100ZHU (泰科 Simplex 4100ZHU 报警主机)

新建驱动

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

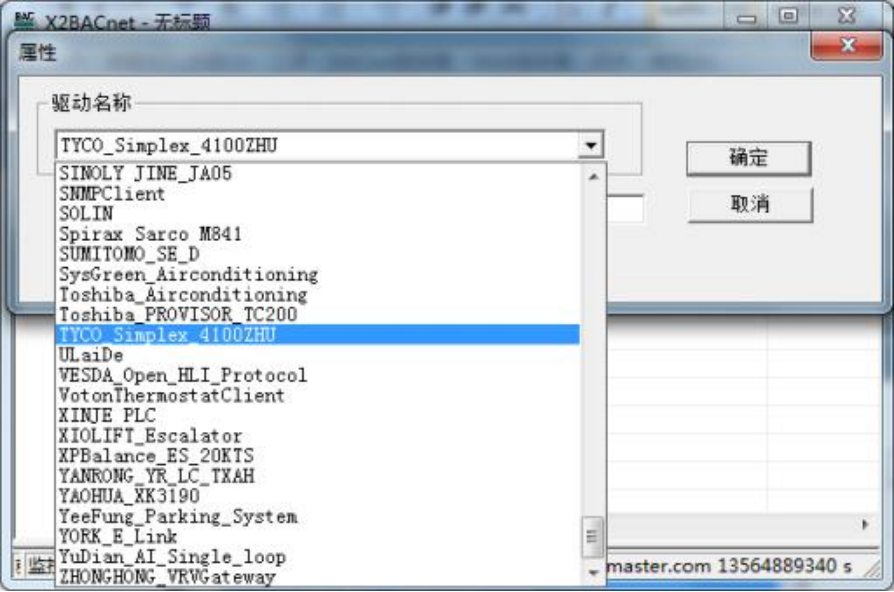

在弹出来的窗口中选择“TYCO_Simplex_4100ZHU”,如下图

新建通道

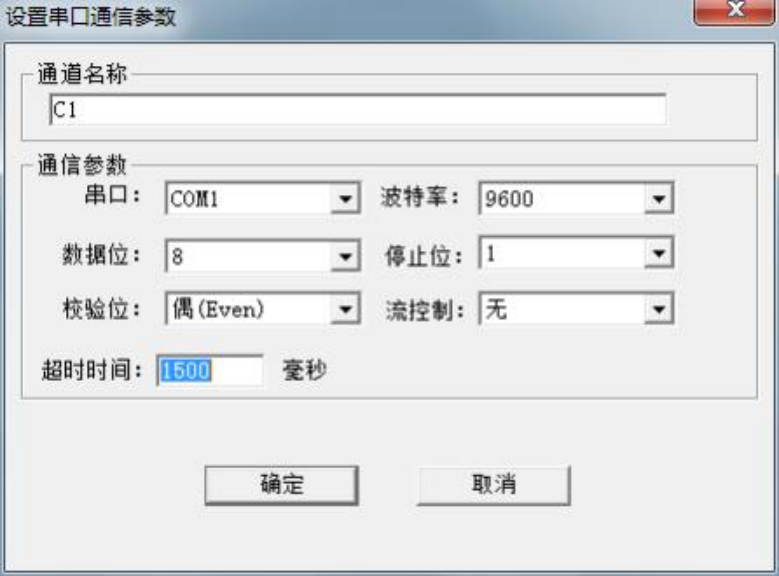

添加好驱动后, 选择新建通道, TYCO_Simplex_4100ZHU 是泰科新普利斯 4100ZHU 型 号报警主机, 以串口方式通信,以 RS-232 方式通讯,默认串口 1,默认传输波特率 9600bps, 数据格式为 8 数据位,1 停止位,偶校验。默认超时时间为 1500ms,在配置时, 如果设备 响应比较慢,超时时间尽量设置长一点, 如下图

新建设备

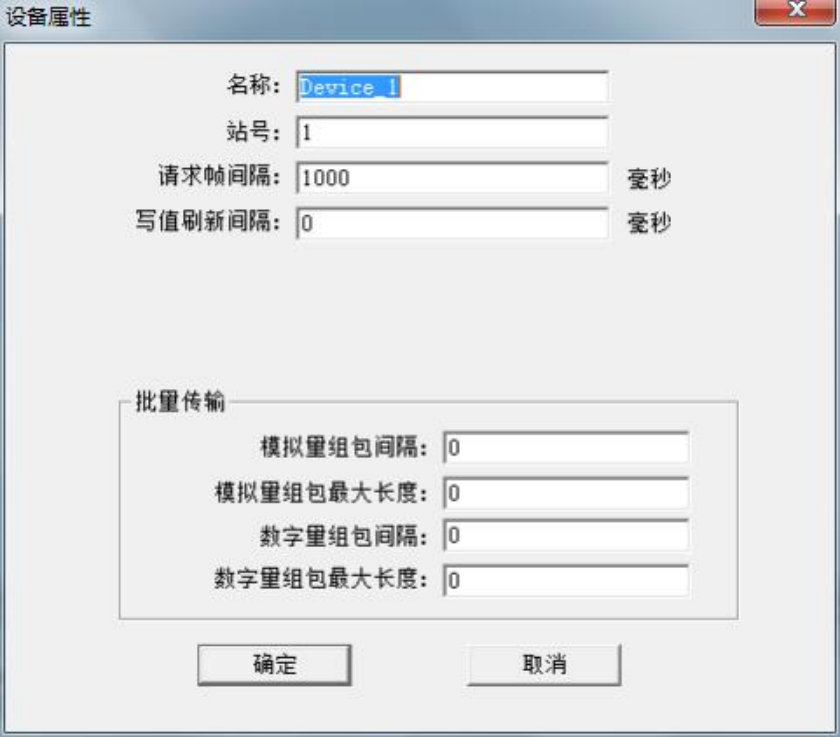

通道建立好后, 选择新建设备,在弹出来的对话框中设置设备相关属性,设备站号默 认为 1,不生效,可忽略。其他参数默认,无需修改。读取该设备只需要接收报文即可。

新建标签

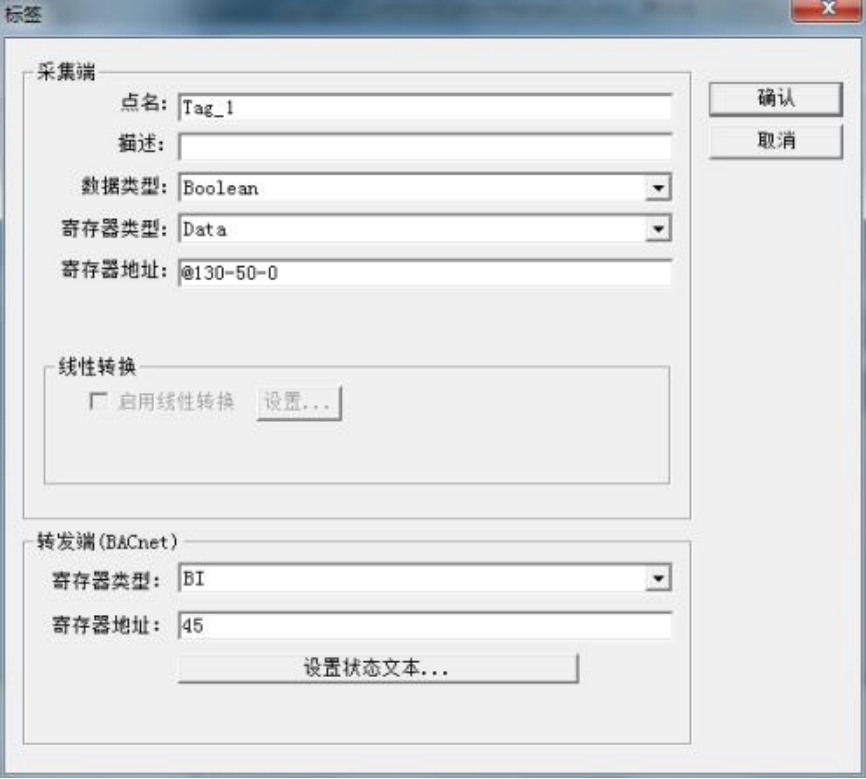

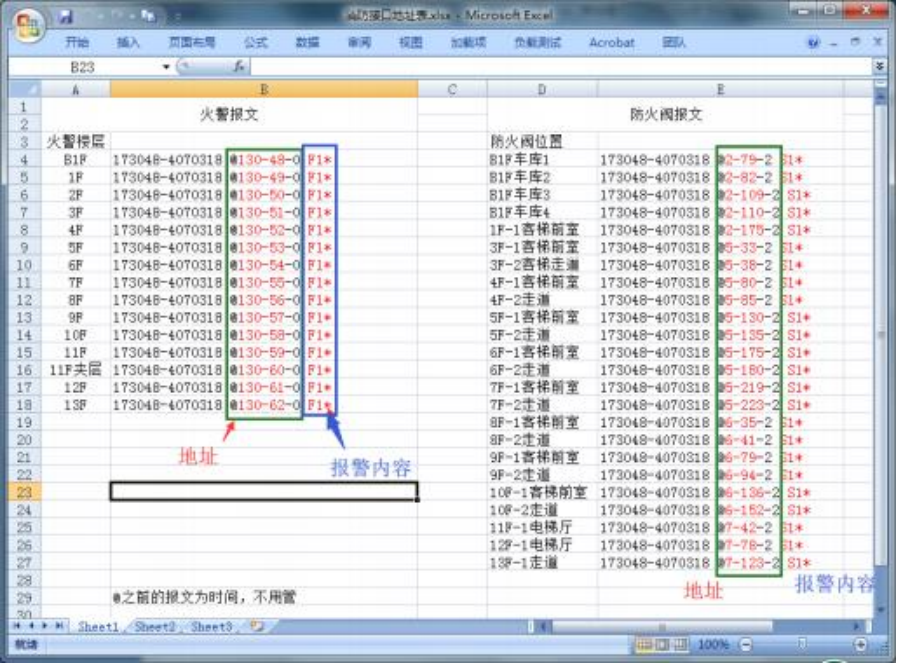

在建立点位的时候, 寄存器类型只有一个 Data,数据类型选择 boolean,寄存器地址 为@130-50-0  (唯一位置标志) ,当建立报警点位时, 需要建立所有可能的点位,一一对 应,当报警触发(报警内容是 F1*或 S1*) 时, 数值自动置 1。当报警消失(报警内容不是 F1*和 S1*), 置为 0 。具体点位如下表, 如图

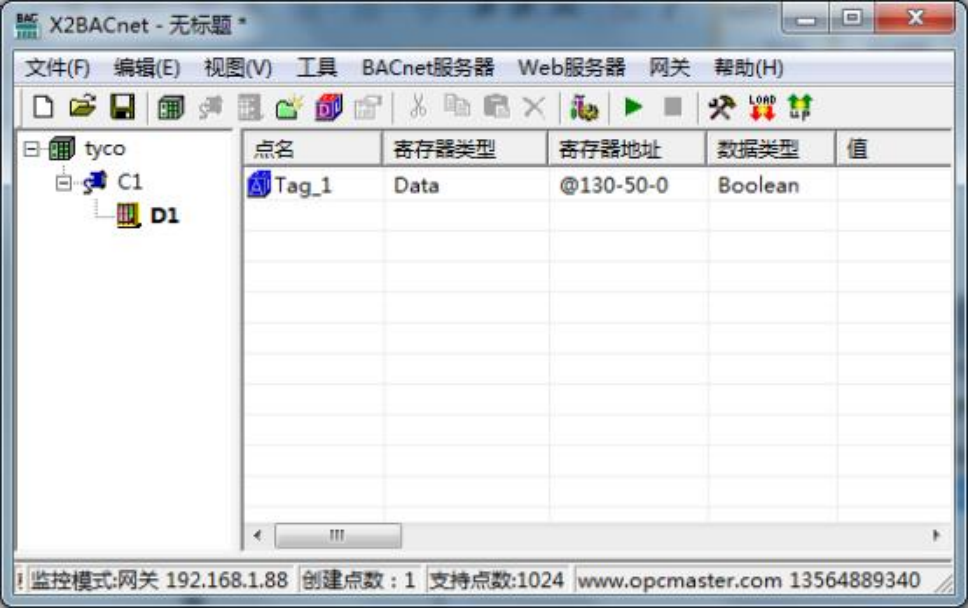

标签添加完成, 如下图

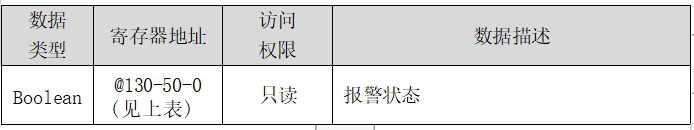

电梯的监控点表信息如表
2023-03-28
