新建驱动

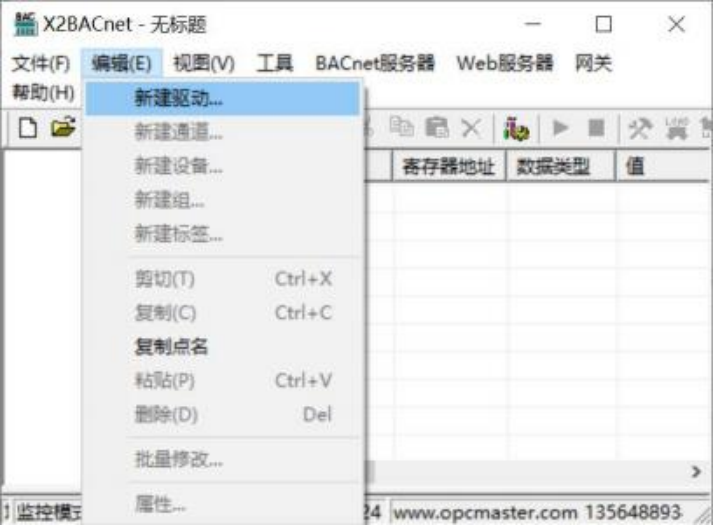

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

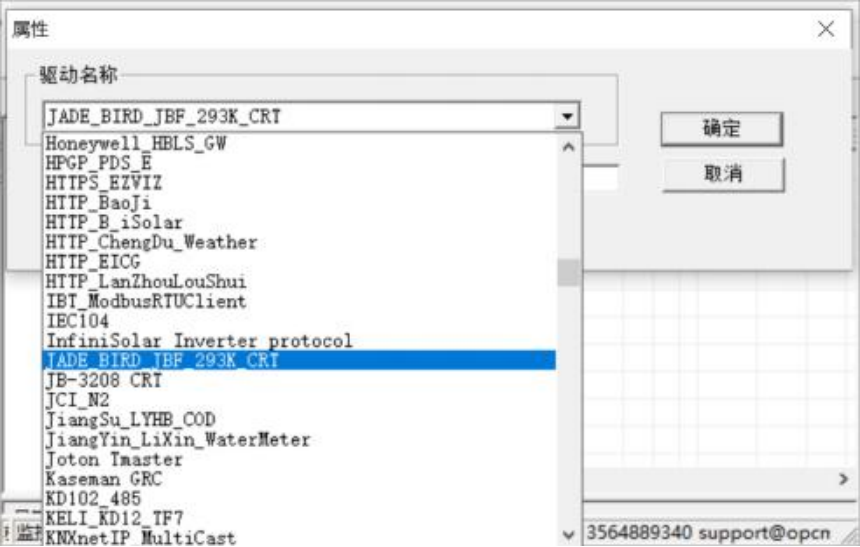

在弹出来的窗口中选择“JADE_BIRD_JBF_293K_CRT”,如下图
新建通道

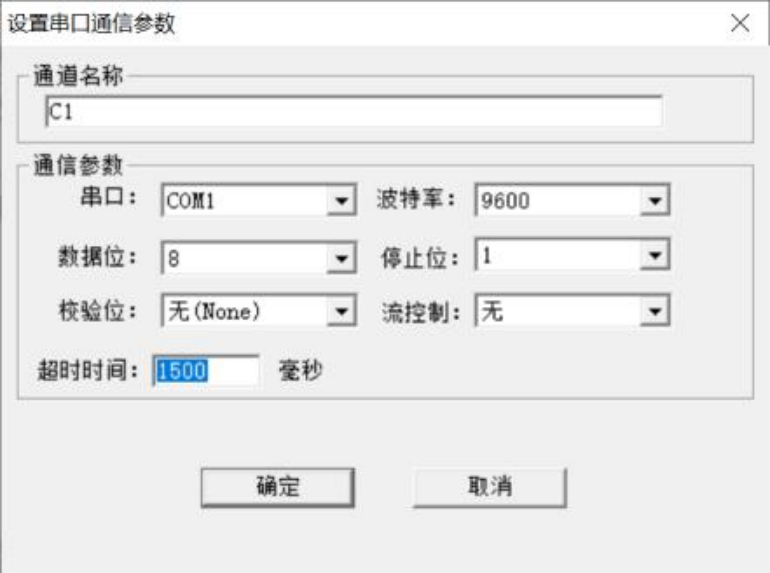

添加好驱动后, 选择新建通道, JADE_BIRD_JBF_293K_CRT 是北大青鸟 293K 系列 消防接口, 主要以串口通信方式通讯,默认通道为串口 1,默认通讯参数:9600bps ,8 , 无校验位, 1 个停止位,默认超时时间 1500 毫秒,在配置时,如果设备响应比较慢, 超 时时间尽量设置长一点, 如下图 。注意超时时间是指主站请求帧的等待超时时间。
新建设备

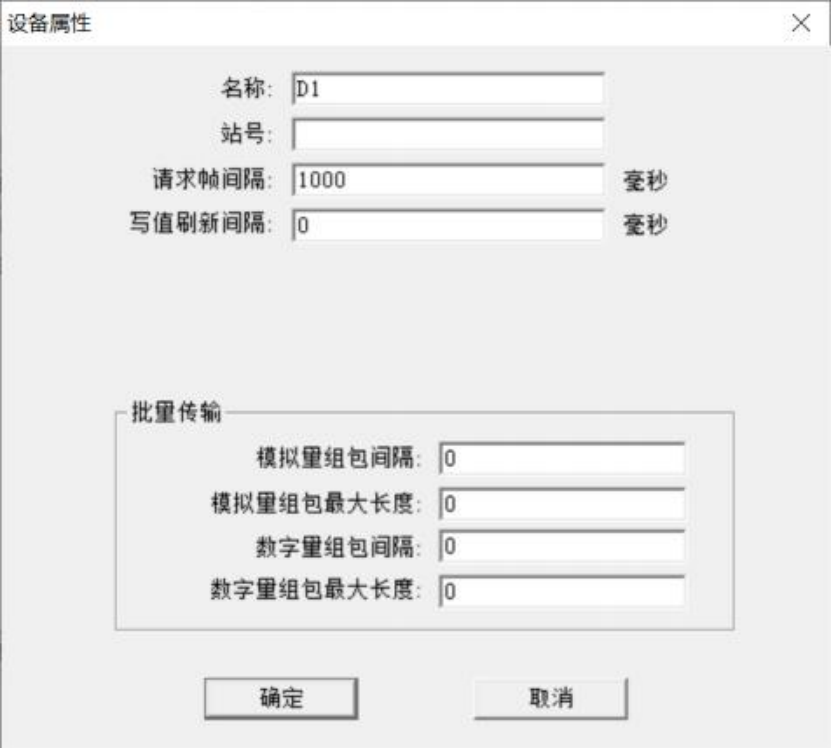

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号为空, 该接口协议为网关被动接收, 网关无需发送请求。 其他参数默认,请求帧间隔 为 1000 毫秒,将组包参数设置为 0 即可, 如下图 。注意请求帧间隔是指发出下一 帧请求与上一帧请求之间的时间间隔。
新建标签

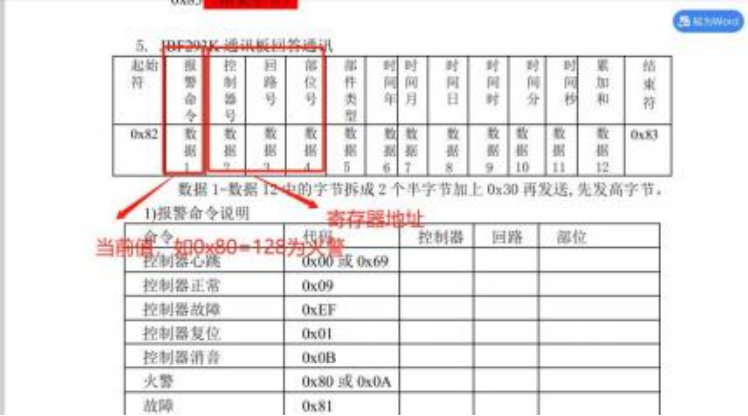

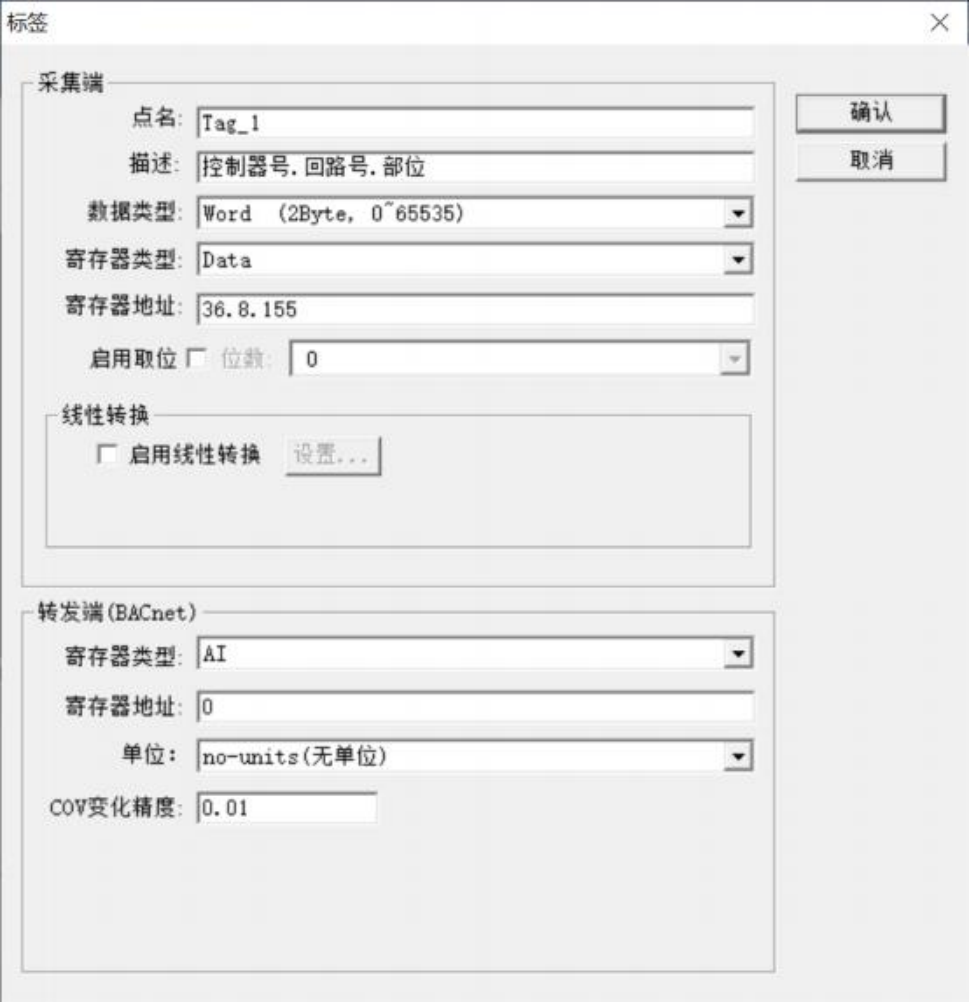

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型 Data, 寄存器地址由控制器号. 回路号.部位组成,十进制表示,如下图

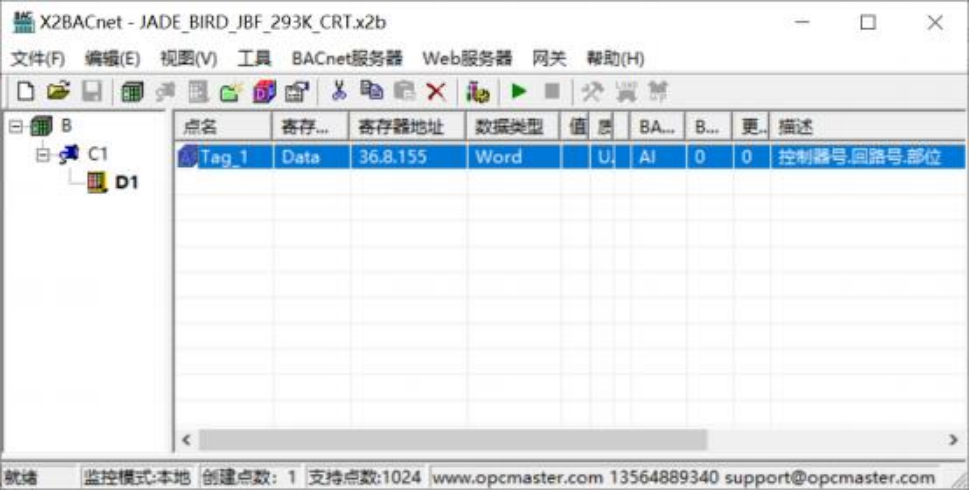

注意: 以上 Tag 属性中, 转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成后如下图

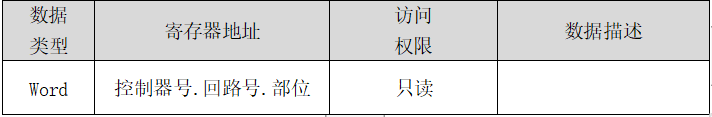

监控点表信息如表
