新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

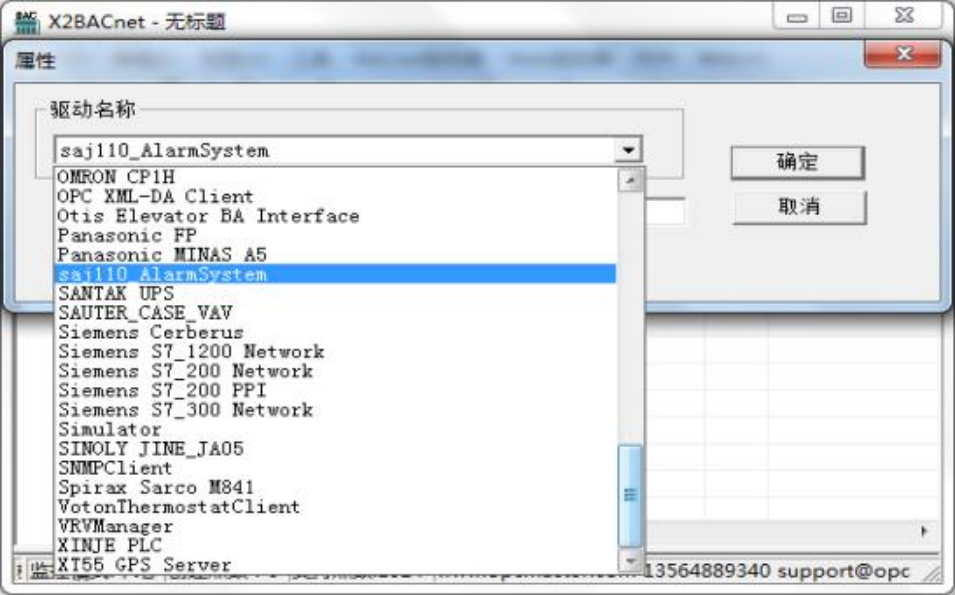

在弹出来的窗口中选择“saj110_AlarmSystem”驱动,如下图
新建通道

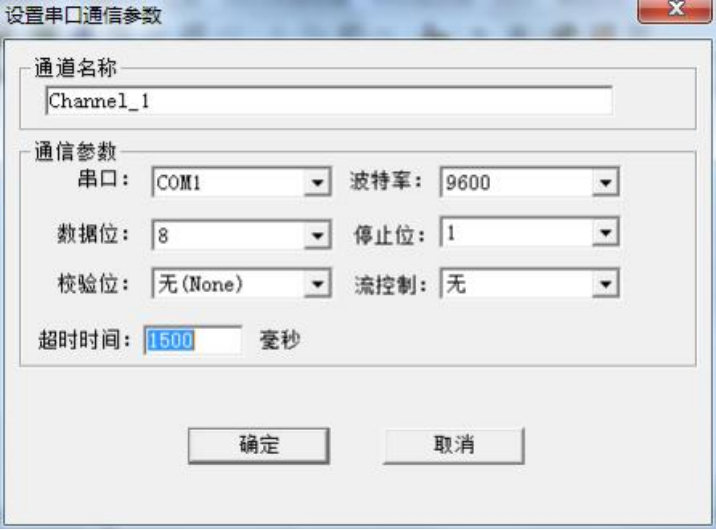

添加好驱动后, 选择新建通道, saj110 _AlarmSystem 是以串口方式通讯, 默认通道串 口 1 ,默认通讯参数: 9600bps ,8 ,无校验位, 1 个停止位,默认超时时间 1500ms,如下
图 。注意超时时间是指请求帧的等待超时时间。
新建设备

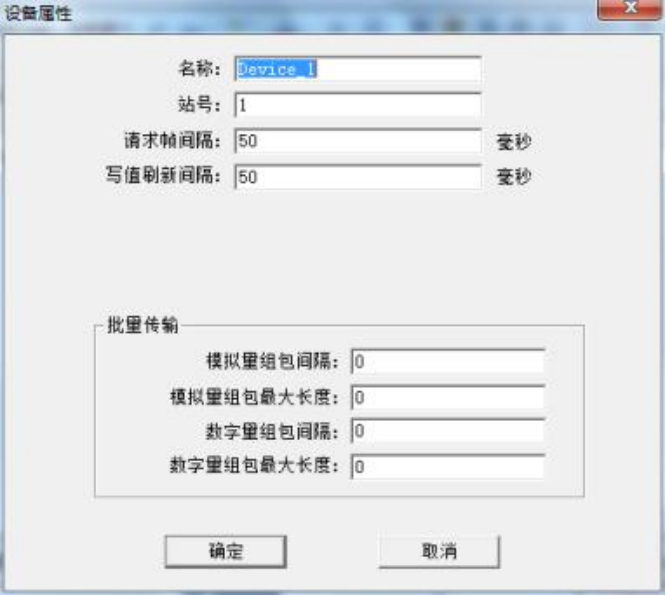

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性, 设备站号代 表主机 ID 号, 请求帧间隔为 1000 毫秒。如果设备不支持组包, 可将组包参数设置为 0 即可,如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

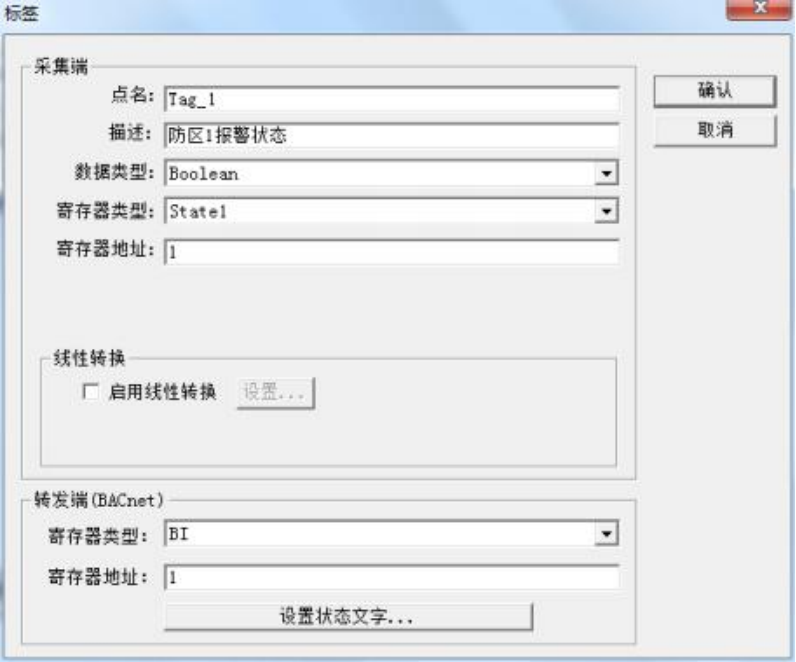

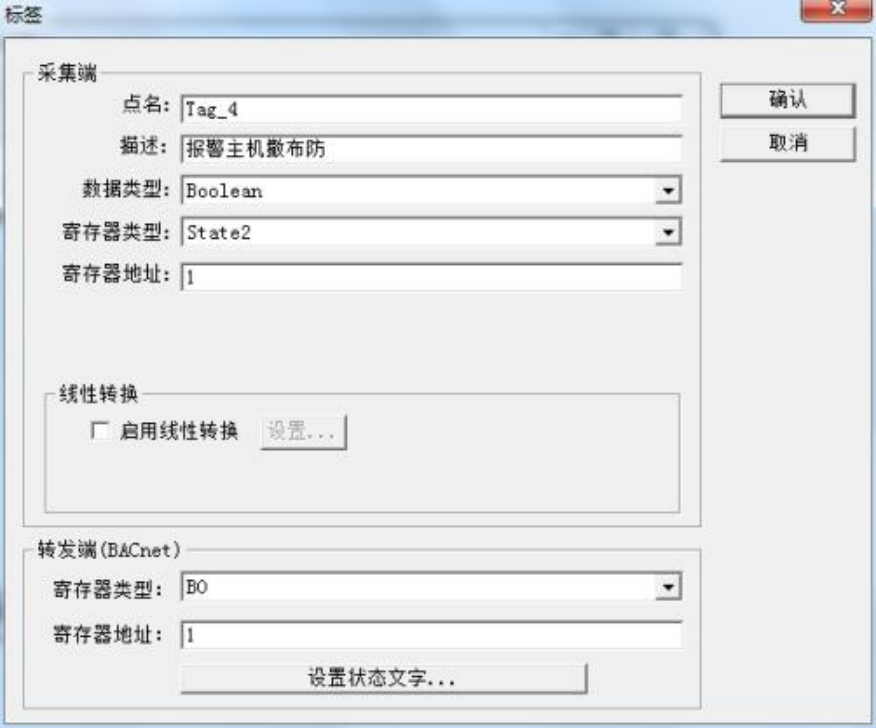

设备新建好后,选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置,如下图

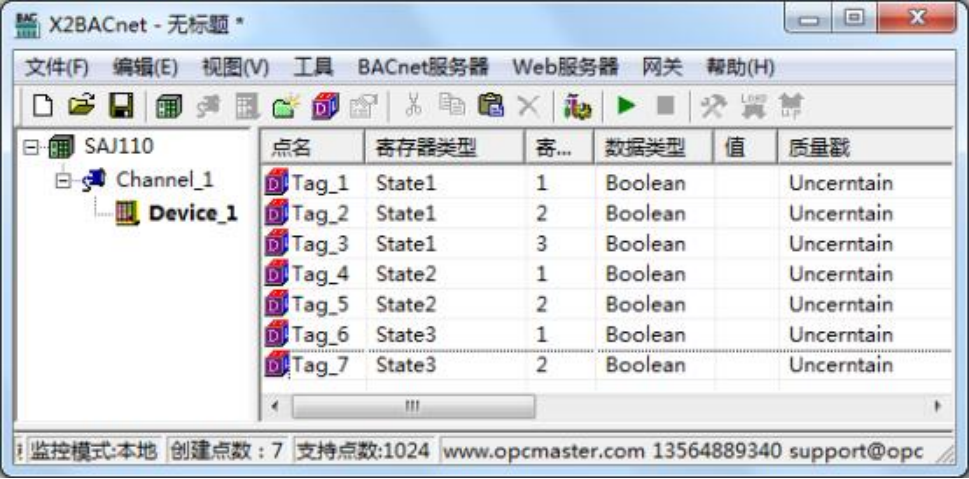

注意: 以上 Tag 属性中, 转发端 BACnet 从站寄存器基地址从 0 开始分配。 标签建立 完成后如下图

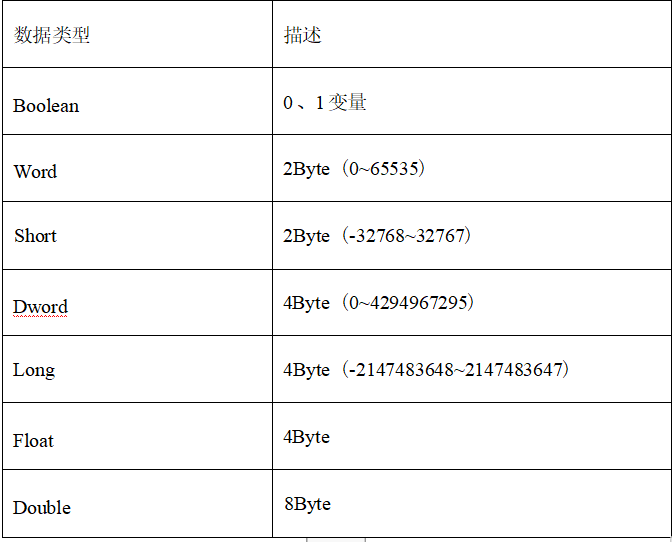

采集端支持的数据类型有:Boolean 、Word、Short、Dword、Long 、Float、Double, 本接口数据类型建议用 boolean 类型, 具体描述如表

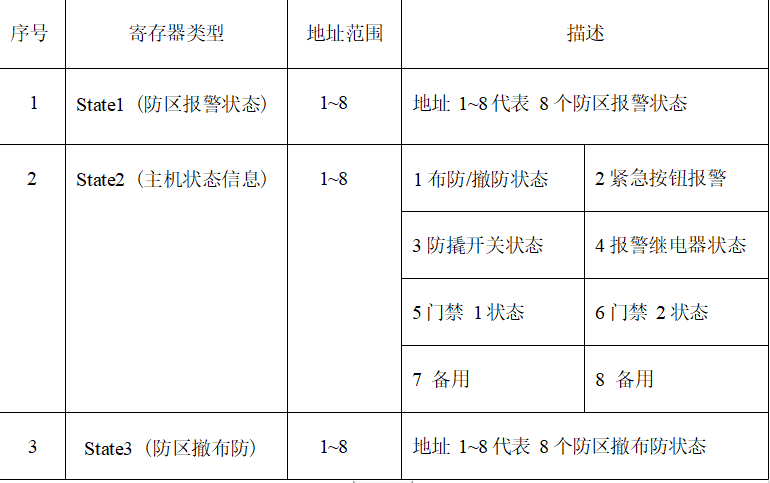

采集端支持的寄存器类型有 3 种,具体描述如表
