ACTI_SignalSelector (爱科特信号选择器)

新建驱动

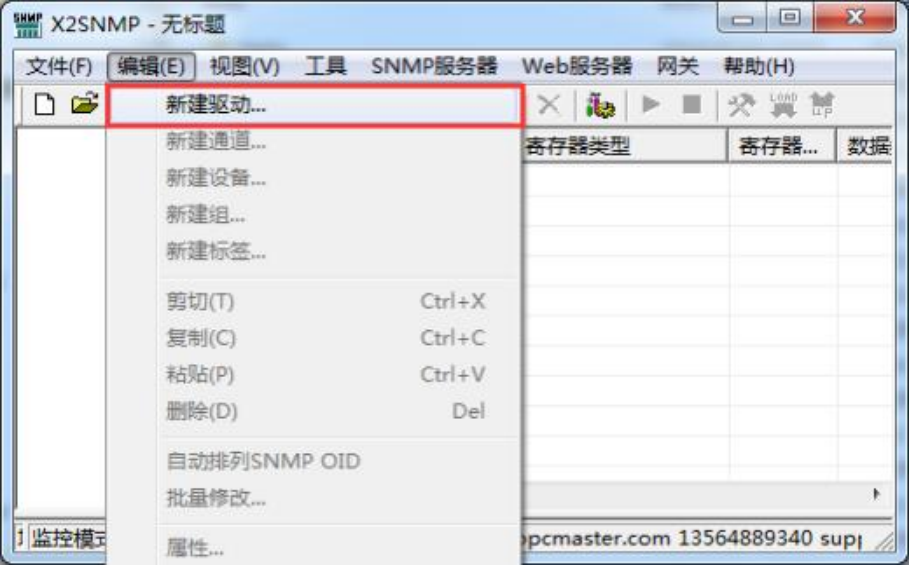

在上位机配置界面菜单栏,选择“新建驱动”,如下图:

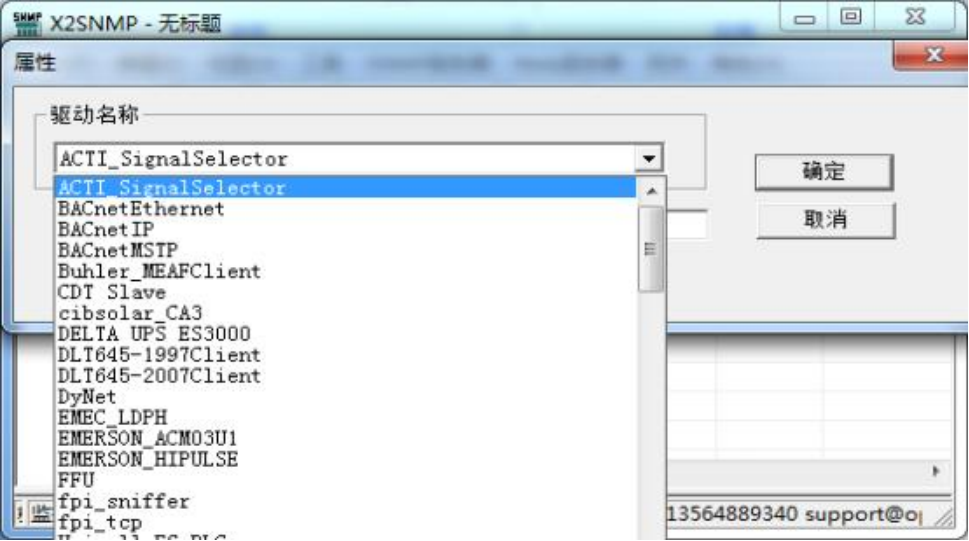

在弹出来的窗口中选择“ACTI_SignalSelector”,如下图:

新建通道

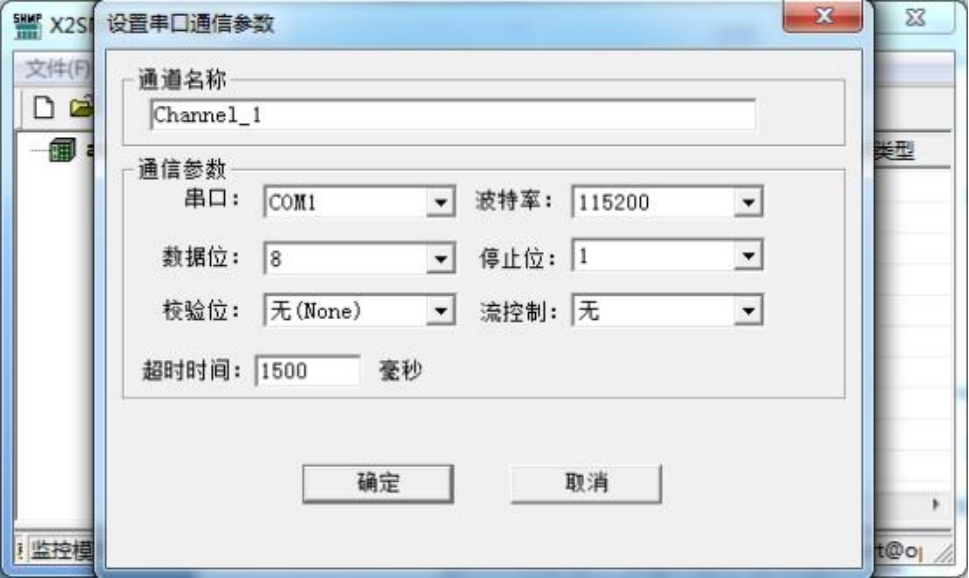

添加好驱动后, 选择新建通道, ACTI_SignalSelector 以 RS-232 通信方式通讯,默认 通道为串口 1,默认通讯参数: 115200bps,8,无校验位, 1 个停止位, 默认超时时间 1500 毫秒,在配置时,如果设备响应比较慢,超时时间尽量设置长一点,如下图。注意 超时时间是指主站请求帧的等待超时时间。

新建设备

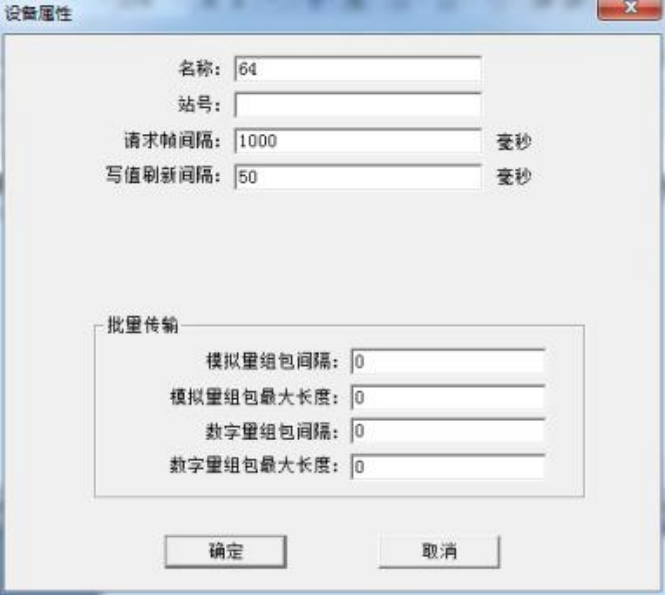

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备通讯 无需站号, 默认站号为空,请求帧间隔为 1000 毫秒,设备组包参数设置为 0 即可, 如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

新建标签

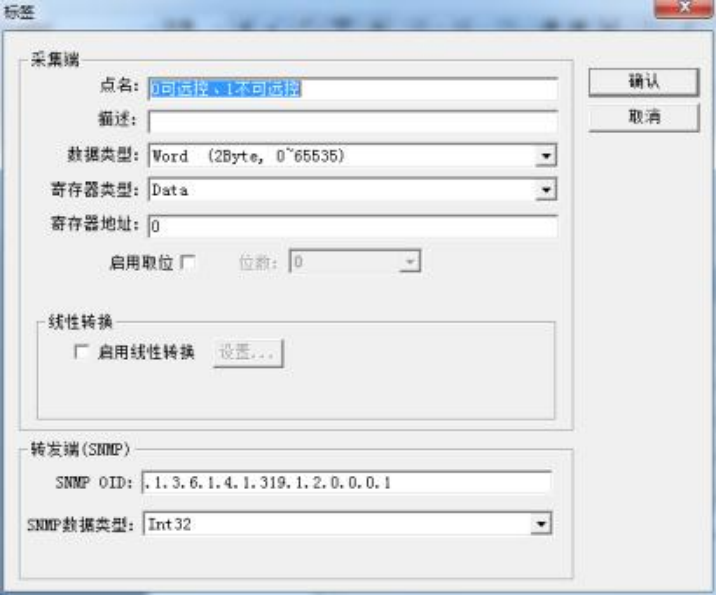

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型对应命 令信息编码,用户可以根据实际情况选择寄存器类型,寄存器地址是指要读取的数据地址, 如下图 :

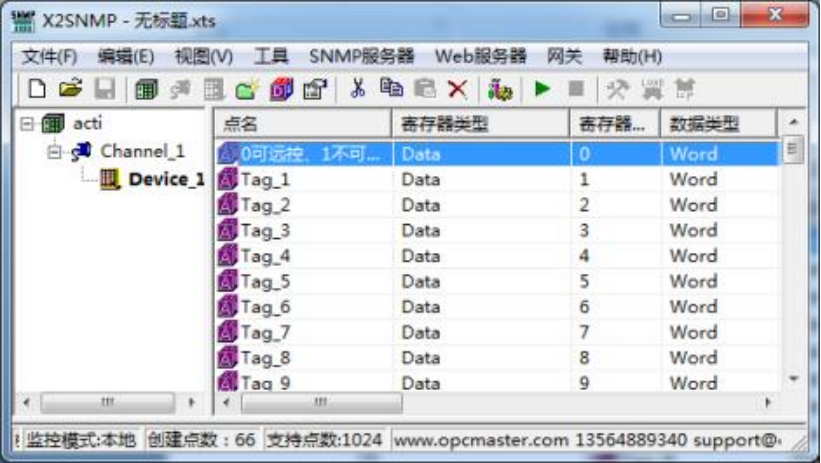

注 意 :以 上 Tag   属 性 中 ,  转 发 端 snmp   从 站 寄 存 器 基 地 址 默 认 从.1.3.6.1.4.1.319.1.2.0.0.0.1 开始分配。标签建立完成,如下图:

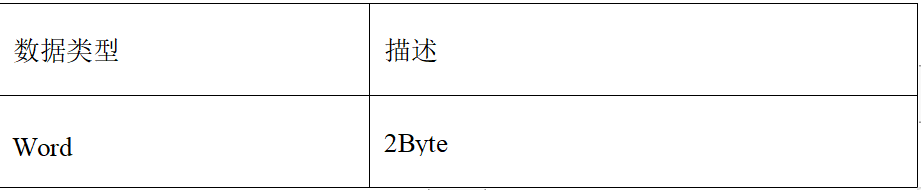

采集端支持的数据类型只有 Word 一种类型,具体描述如表所示:

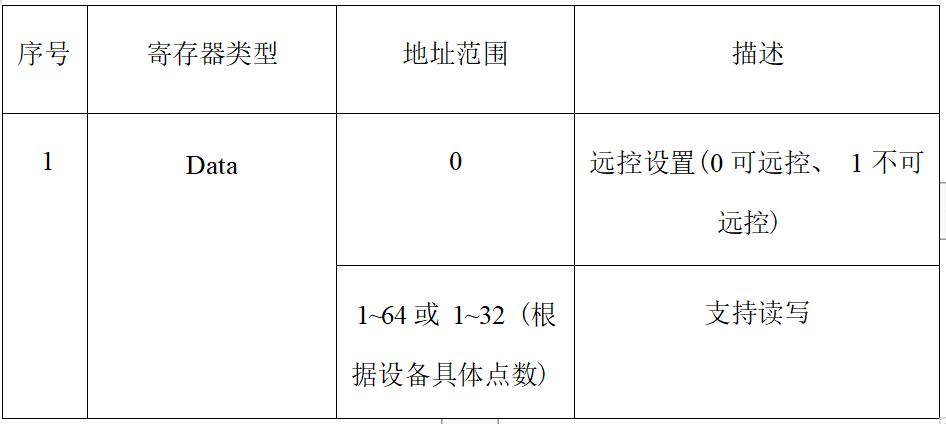

详细寄存器地址含义可对应协议文档说明,采集端支持的寄存器类型只有 Data 一种,具体 说明如表所示:
