SAUTER_CASE_VAV (北京索特自控)

新建驱动

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

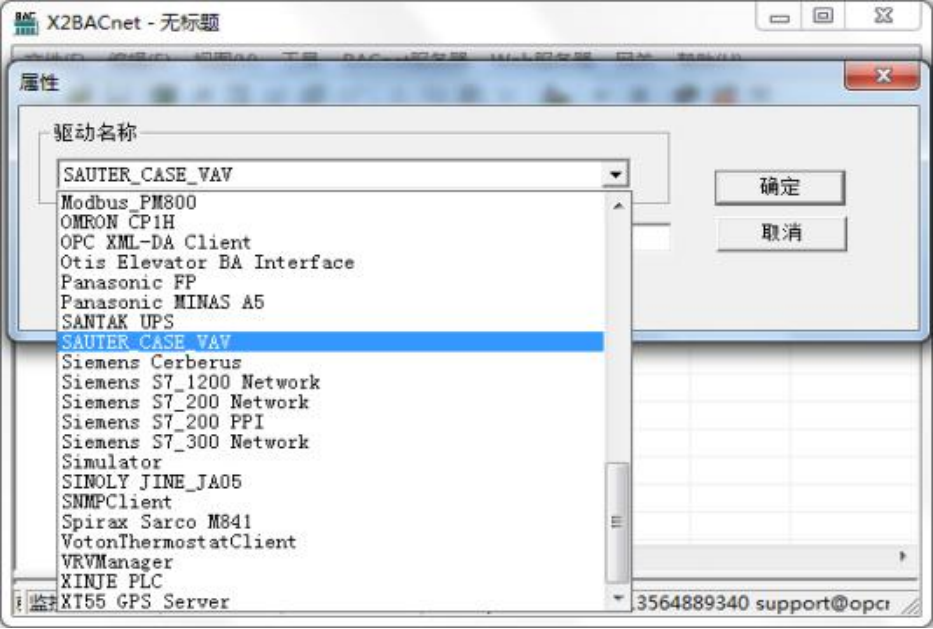

在弹出来的窗口中选择“SAUTER_CASE_VAV”, 如下图:

新建通道

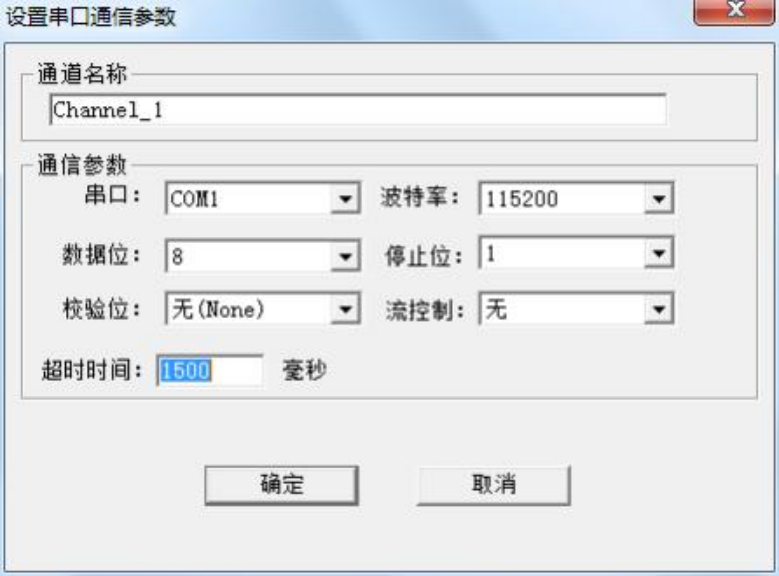

添加好驱动后, 选择新建通道, SAUTER_CASE_VAV 是北京索特自控 VAV 接口协议 主要以 RS-485 通信方式通讯,默认通道串口 1,默认传输波特率可选 115200bps,数据格 式为 8 数据位, 1 停止位, 无校验。默认超时时间为 1500ms,在配置时,如果设备响应比 较慢, 超时时间尽量设置长一点,如下图:

新建设备

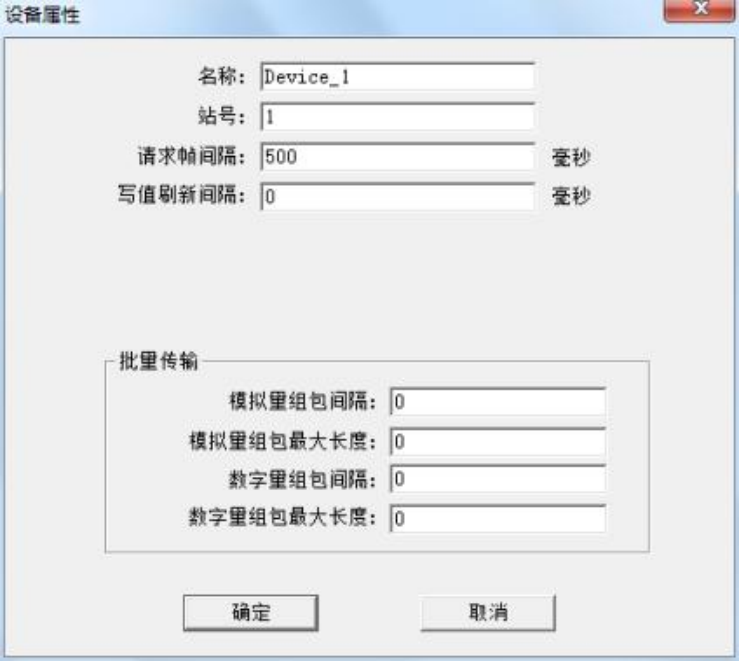

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性,设备默认站 号为 1,请求帧间隔默认为 50 毫秒,若设备响应慢,可以将请求帧设置长一点。设备号对 应电梯号。如果电梯设备不支持组包,可将组包参数设置为 0 即可,如下图  。注意 请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔,由于本协议不需要发 送请求帧, 所以此处设置无意义。

新建标签

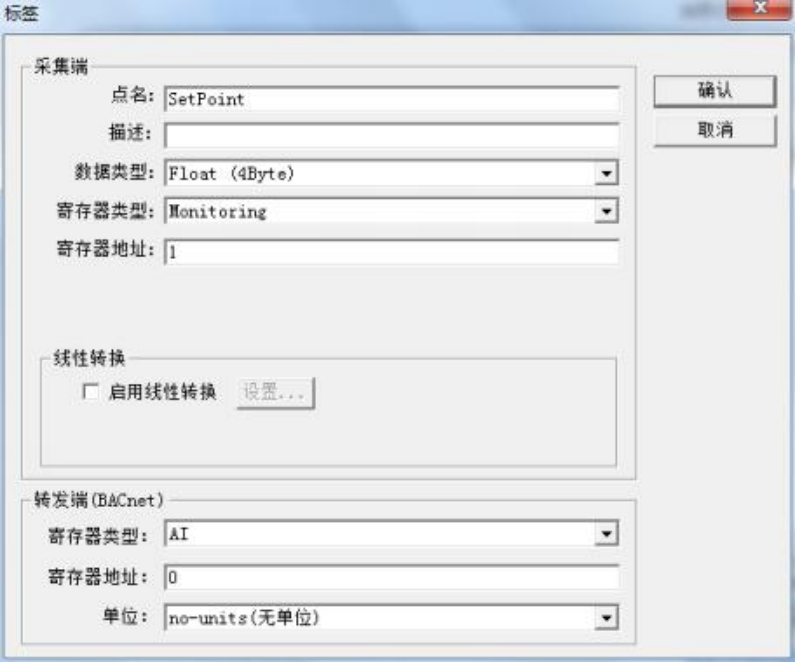

设备建立好后,选择新建标签(点),在建立点位的时候,采集端寄存器类型分为 Monitoring (只读不写) 和 Manual Mode (只写不读) ,寄存器地址是指要读取的数据字段 地址, 如下图:

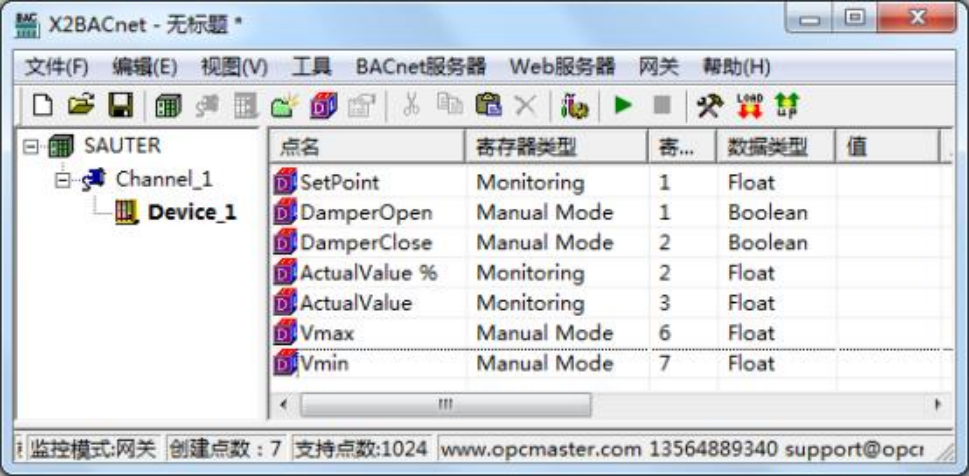

标签建立完成后如下图:

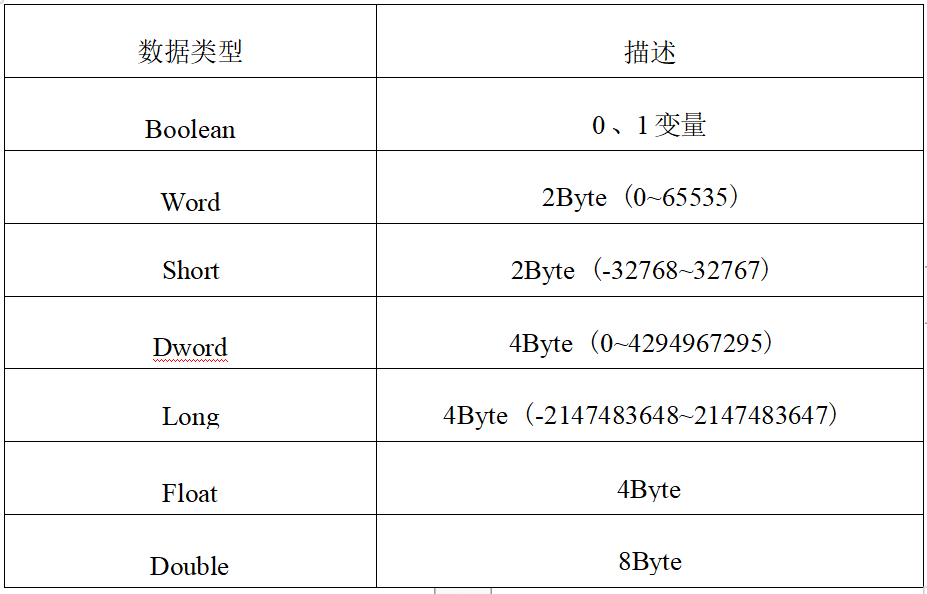

采集端数支持的数据类型如下表所示:

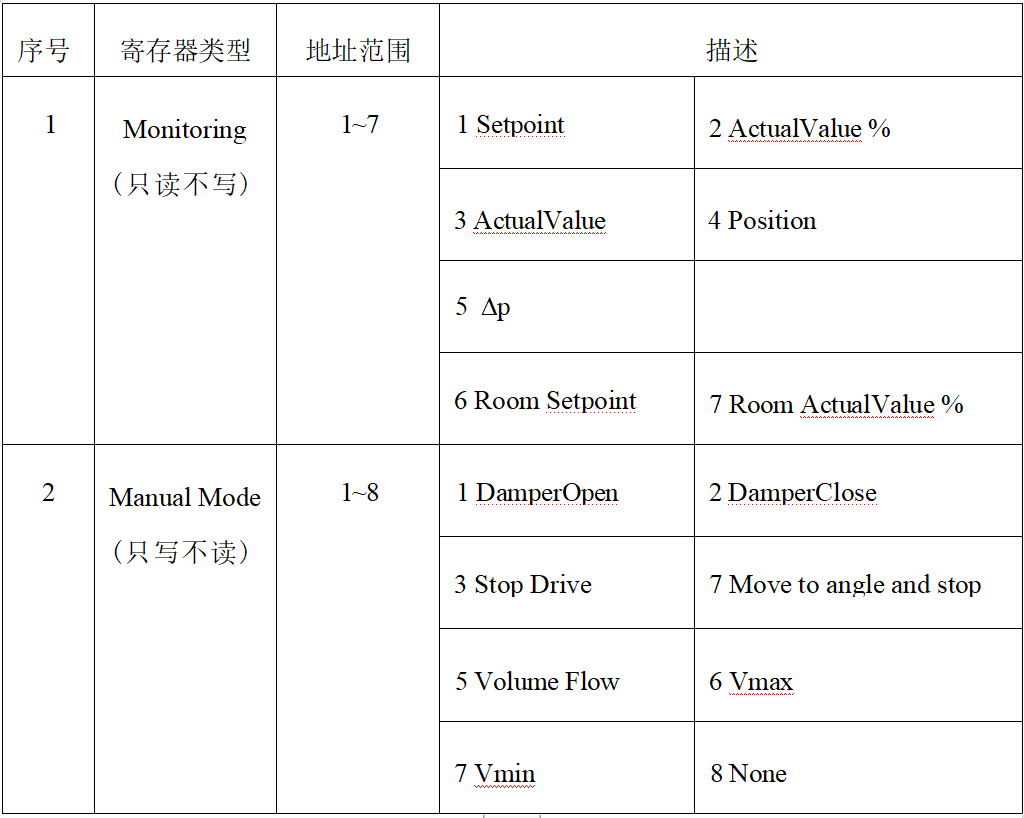

采集端支持的寄存器类型如下表:
