cibsolar_CA3 (北京创意博太阳能)

新建驱动

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

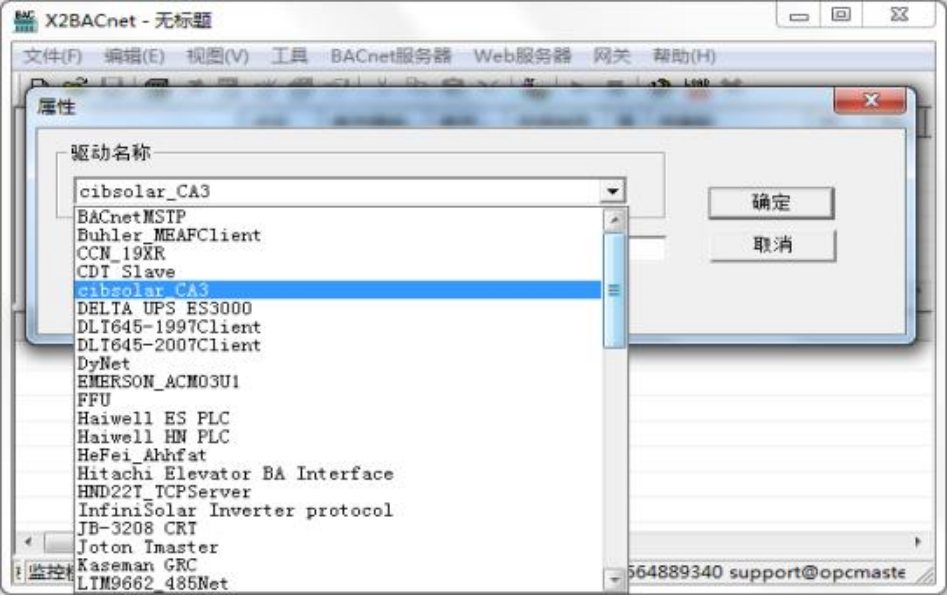

在弹出来的窗口中选择“Cibsolar_CA3”驱动,如下图:

新建通道

添加好驱动后, 选择新建通道, Cibsolar_CA3 是以串口方式通讯, 默认通道串口 1,默认通讯参数:9600bps,8,无校验位,1 个停止位,默认超时时间 1500ms,如下图 。 注意超时时间是指请求帧的等待超时时间。

新建设备

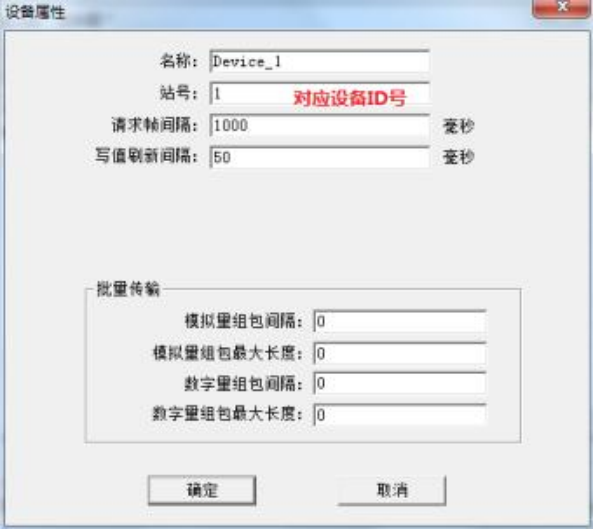

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性, 设备默认站 号 1,请求帧间隔为 50 毫秒。如果设备不支持组包,可将组包参数设置为 0 即可,如下 图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

新建标签

设备新建好后, 选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置,如下图。设置标签参数的时候,注意采集端 Modbus 寄存器基地址是从 1 开始的。

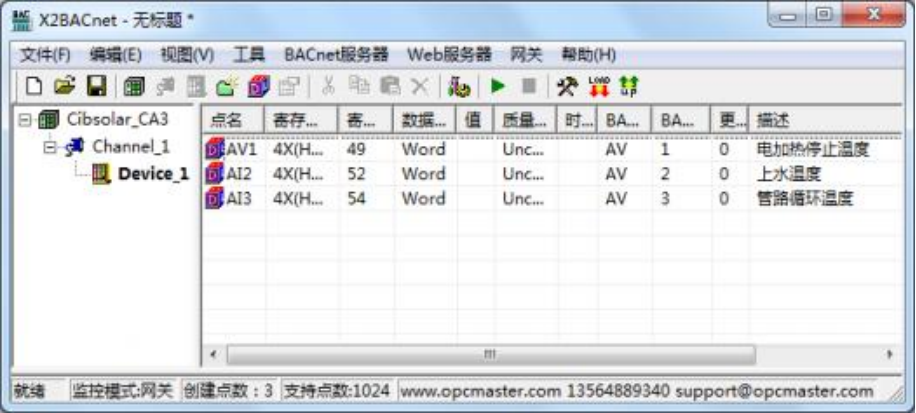

注意:  以上 Tag 属性中,转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图:

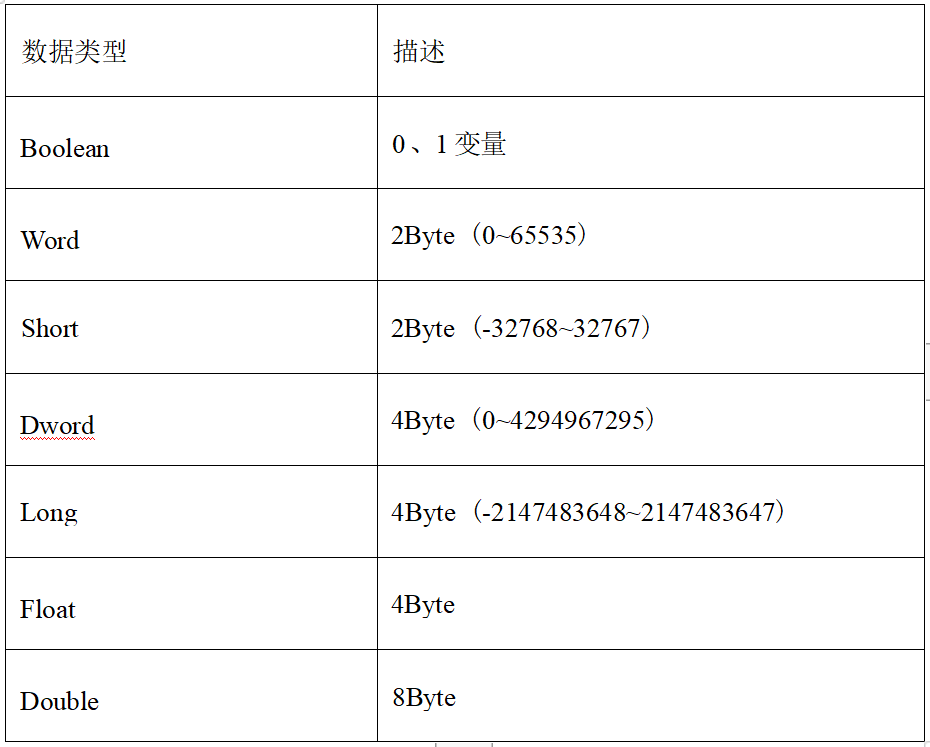

采集端支持的数据类型具体说明如表所示:

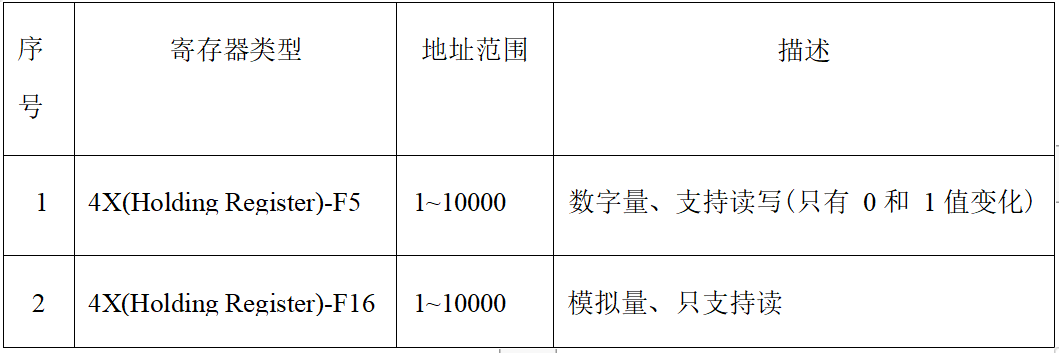

采集端支持的寄存器类型如表所示:
