Afore_Inverter (Afore 逆变器通讯协议)

新建驱动

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

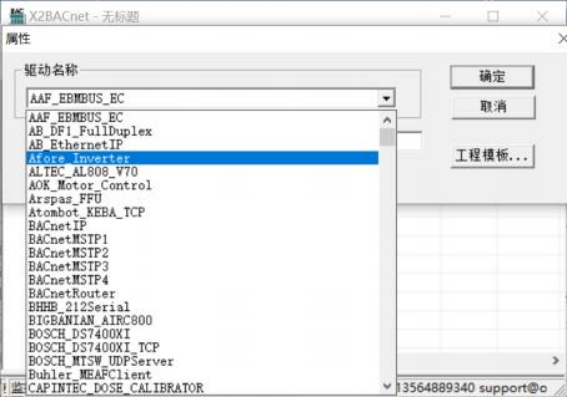

在弹出来的窗口中选择“Afore_Inverter”, 如下图:

新建通道

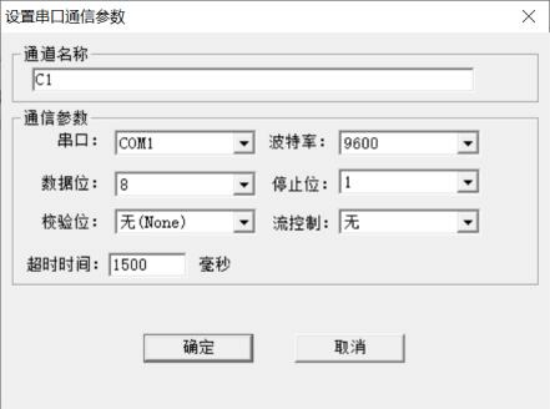

添加好驱动后, 选择新建通道, Afore_Inverter 是 Afore 逆变器通讯协议,以串口通信 方式通讯, 默认通道为串口 1,默认通讯参数: 9600bps ,8 ,无校验位, 1 个停止位,默 认超时时间 1500 毫秒, 在配置时,如果设备响应比较慢, 超时时间尽量设置长一点,如 下图。注意超时时间是指主站请求帧的等待超时时间。

新建设备

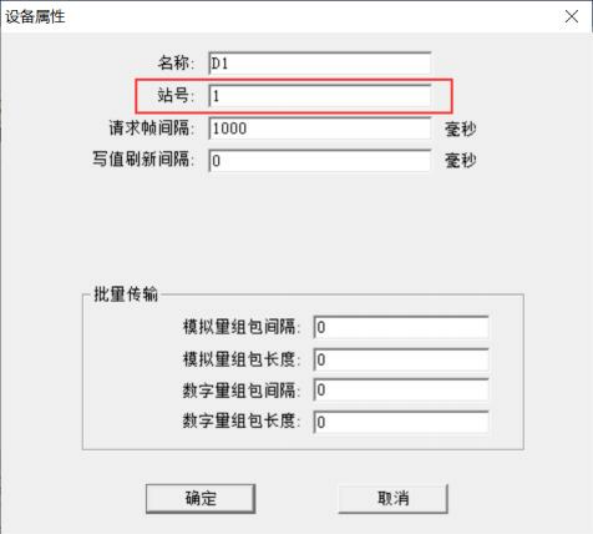

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备站号 为设备通讯地址。请求帧间隔为 1000 毫秒, 将组包参数设置为 0 即可, 其他参数默认。 如 下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

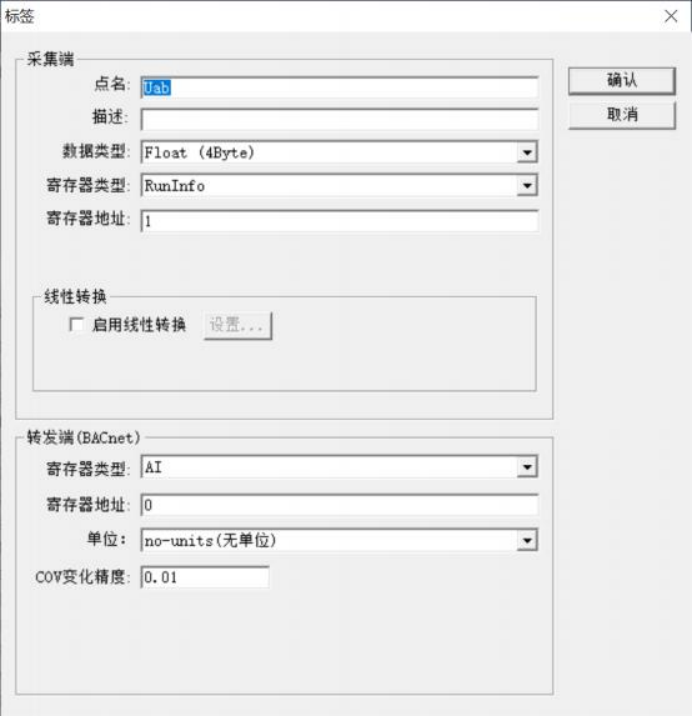

新建标签

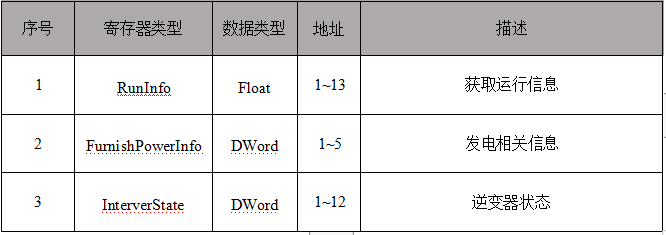

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型有 3 种, 寄存器地址,具体如下表:

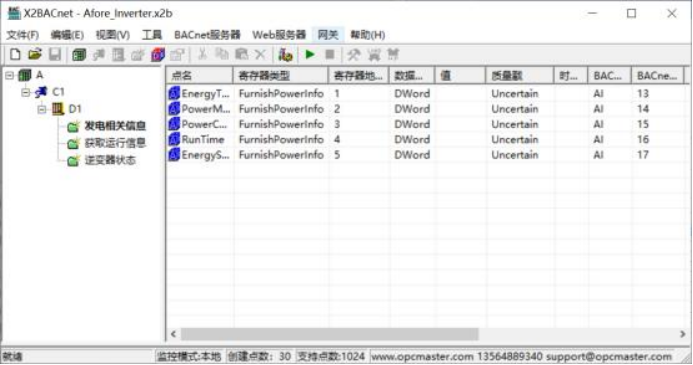

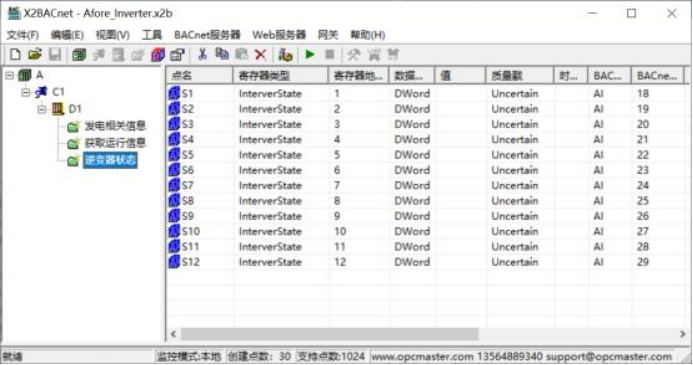

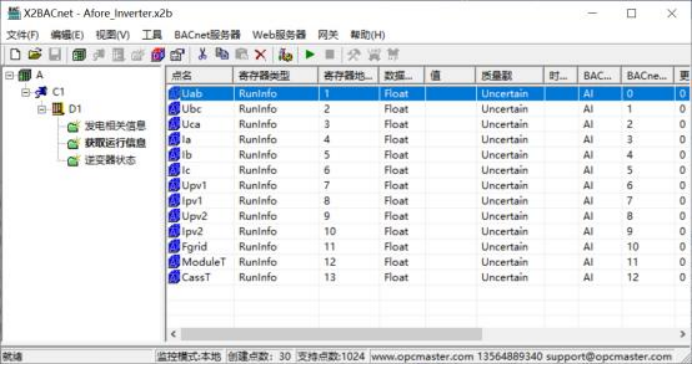

标签建立完成后如下图:
采集端寄存器类型和地址,具体描述如表所示。具体点表可参考范例工程
