新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

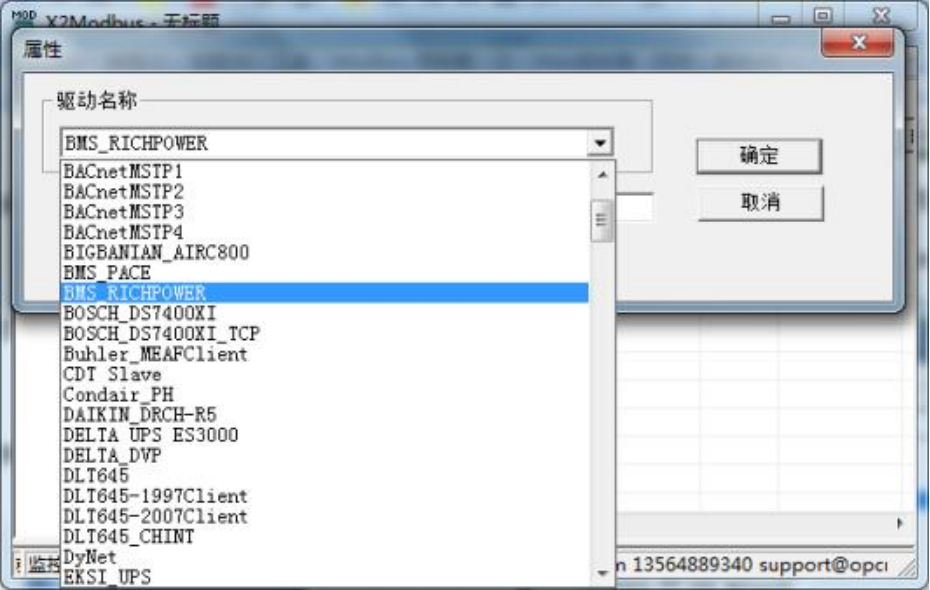

在弹出来的窗口中选择“BMS_RICHPOWER”, 如下图:
新建通道

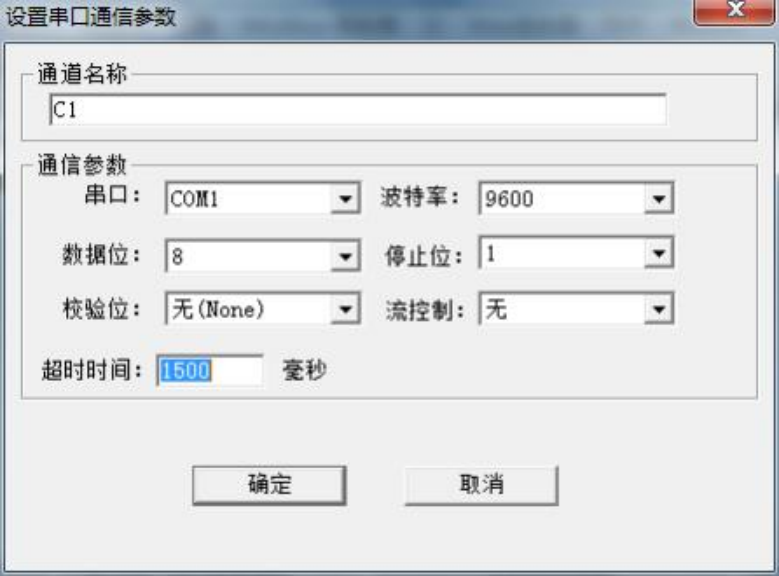

添加好驱动后, 选择新建通道, BMS_RICHPOWER 驱动是上海博强微电子有限公司蓄 电池组通讯协议,以串口方式通信, 以 RS232/RS485 方式通讯,默认串口 1,默认传输波 特率 9600bps,数据格式为 8 数据位,1 停止位, 无校验。默认超时时间为 1500ms。如下 图:
新建设备

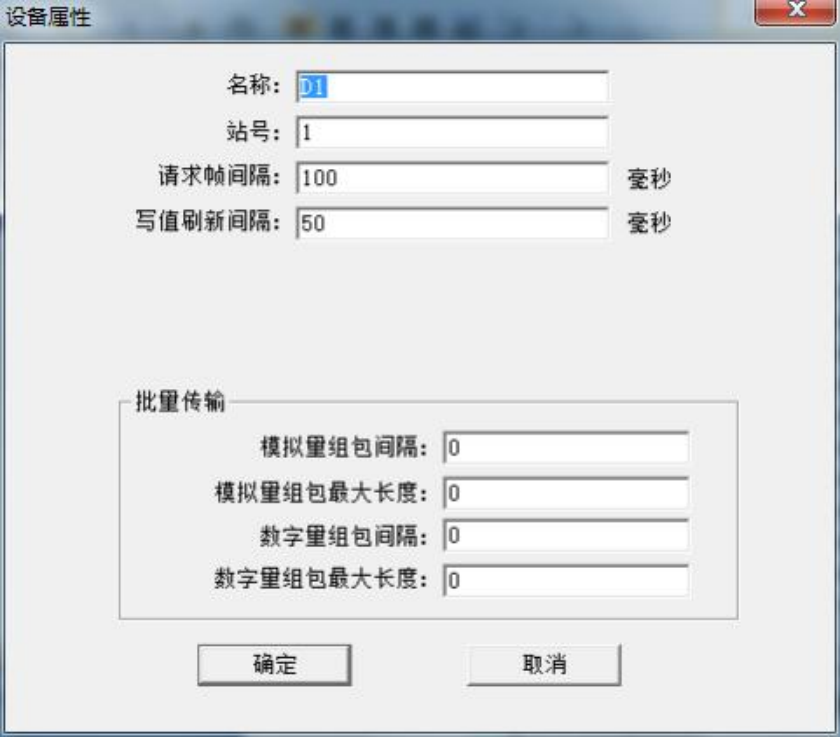

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性,设备站号默 认为 1,此参数为电池设备通讯地址。其他参数默认,请求帧间隔为下一帧和上一帧间隔 的时间,若通讯不上,可尝试调大此参数。
新建标签

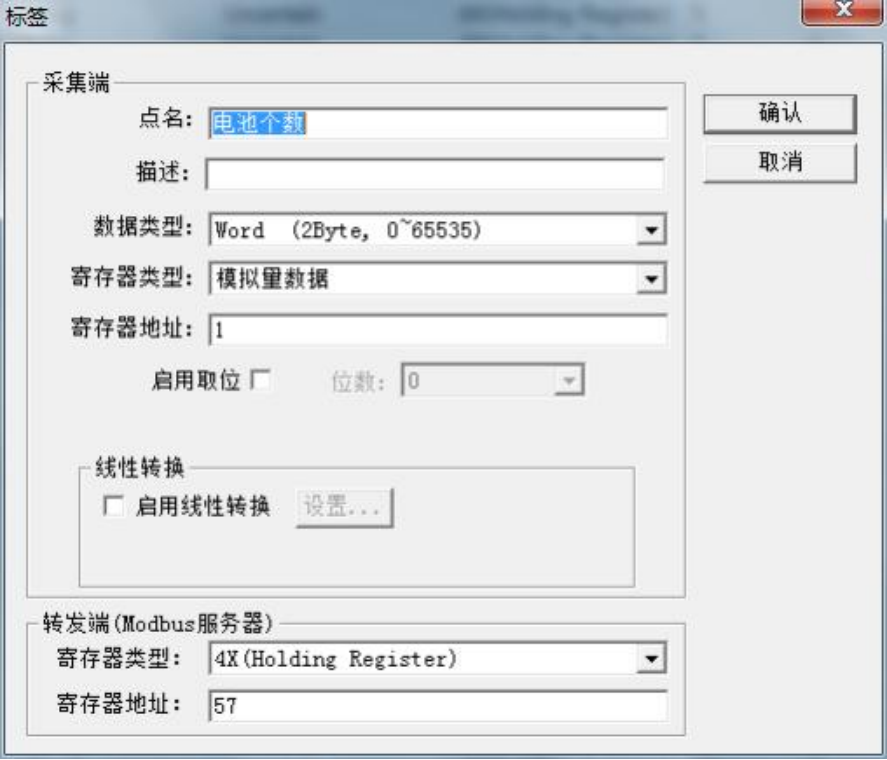

在建立点位的时候, 寄存器类型有模拟量数据和告警状态,寄存器地址从 1 开始, 每 个点位具体含义,请参照厂家协议文档。如图 。
模拟量数据: 电池管理系统的模拟量(定点数)处理。包括若干个单节电池电压、若 干个单体电芯温度、 一个环境温度、一个功率温度、电池组总电压、充放电电流、电池剩 余容量、电池总容量和电池循环次数的获取显示存储。
告警状态: 用于电池管理系统的告警(定点数) 处理, 包括若干节单体电池的电压状 态、若干节单体电芯的温度状态、电池组总电压状态、充放电电流状态、电池容量状态、 电压事件、电流事件、温度事件、容量事件、FET 状态、系统状态、均衡状态的获取及显 示。

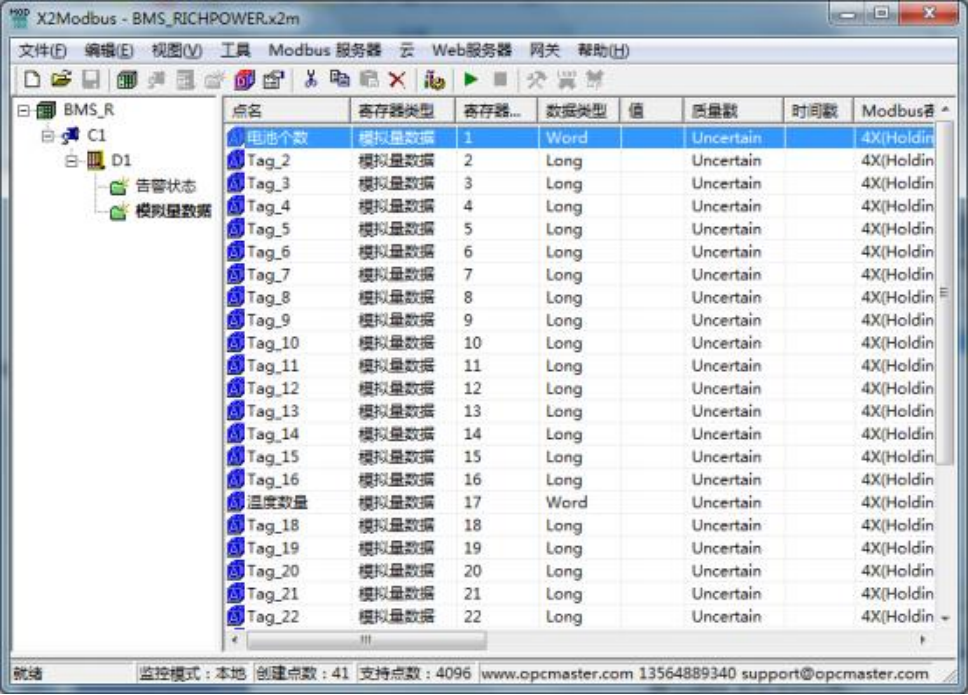

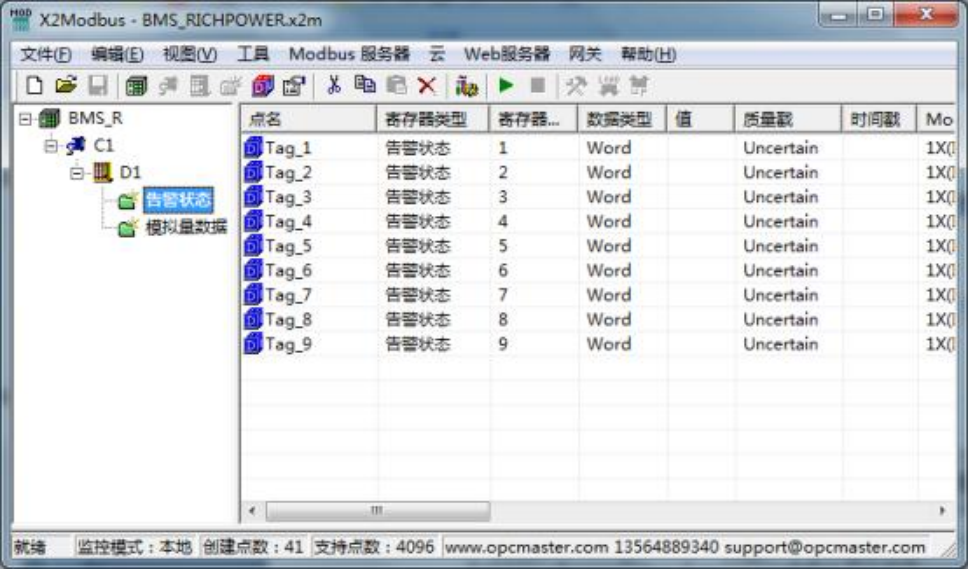

标签添加完成。如下图:
监控点表信息如表所示:
