BMS_PACE (PACE 蓄电池组通讯协议)

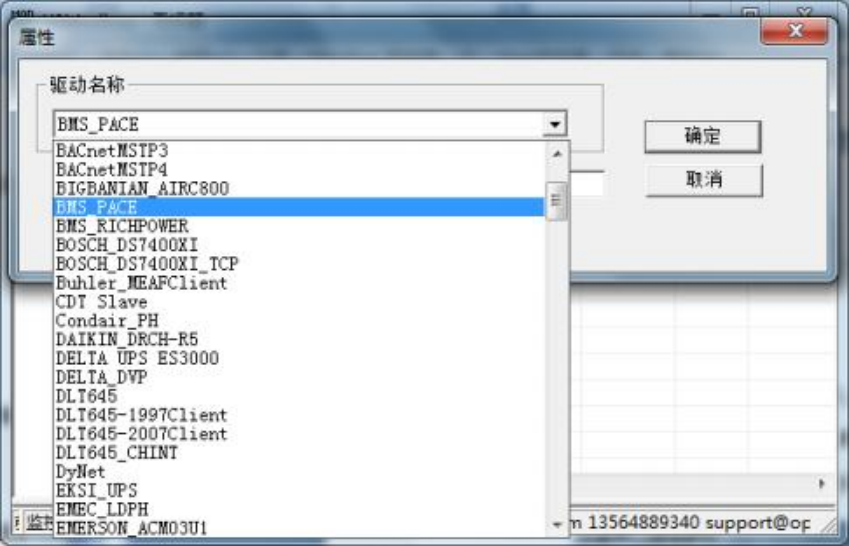

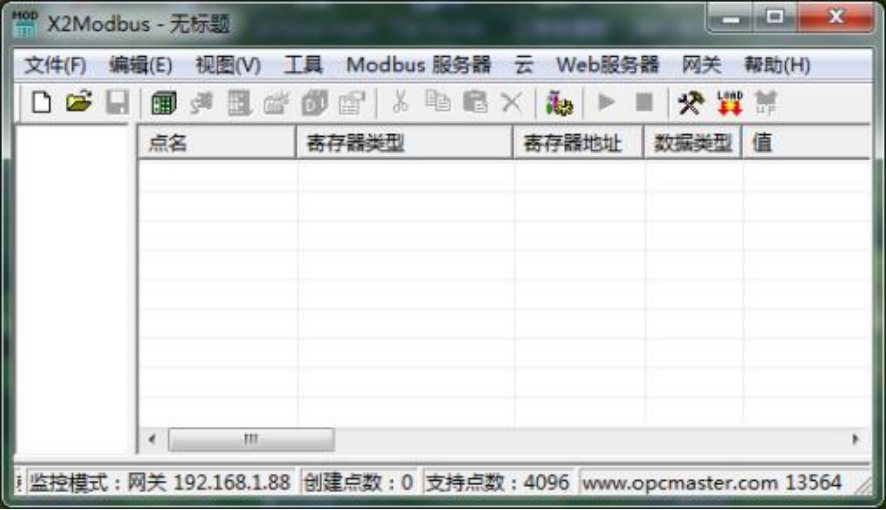

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图:

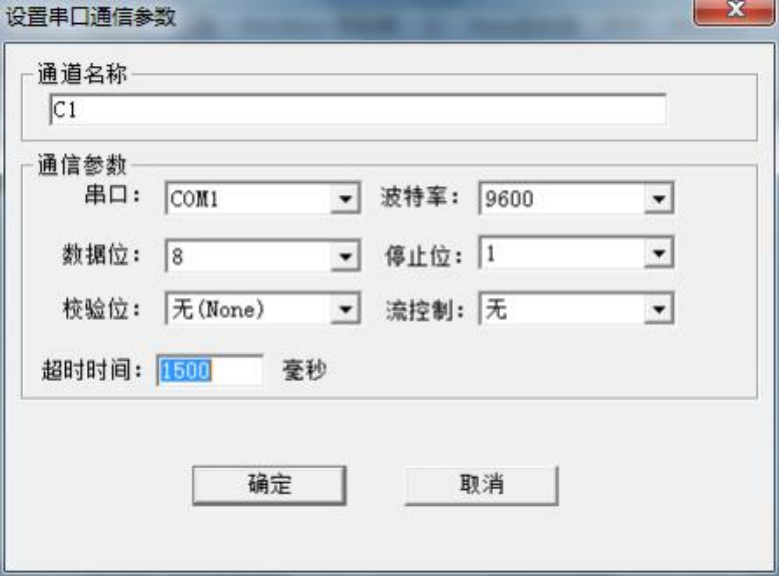

添加好驱动后， 选择新建通道, BMS_PACE 驱动是 PACE 蓄电池组通讯协议， 以串口方 式通信，以RS232 方式通讯，默认串口 1，默认传输波特率 9600bps，数据格式为 8 数据 位， 1 停止位， 无校验。默认超时时间为 1500ms。如下图：

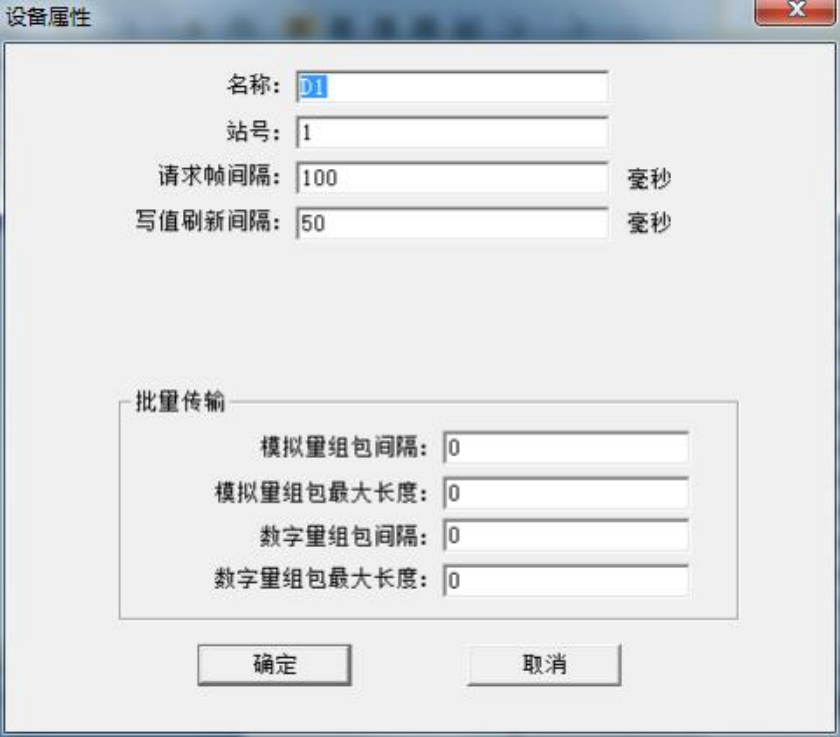

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备站号默 认为 1，此参数为电池设备通讯地址。其他参数默认，请求帧间隔为下一帧和上一帧间隔 的时间，若通讯不上，可尝试调大此参数。

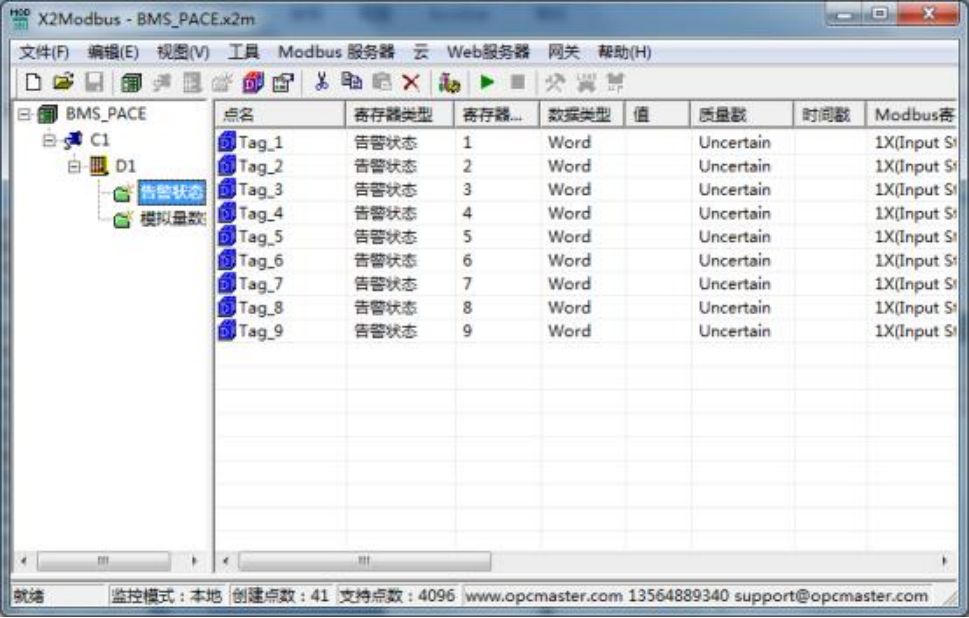

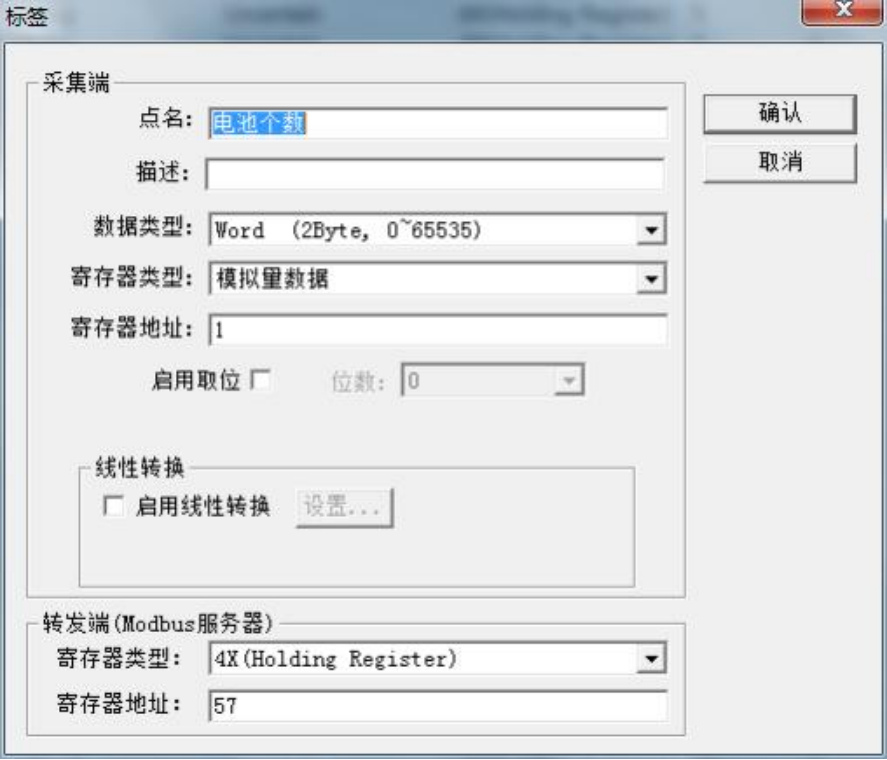

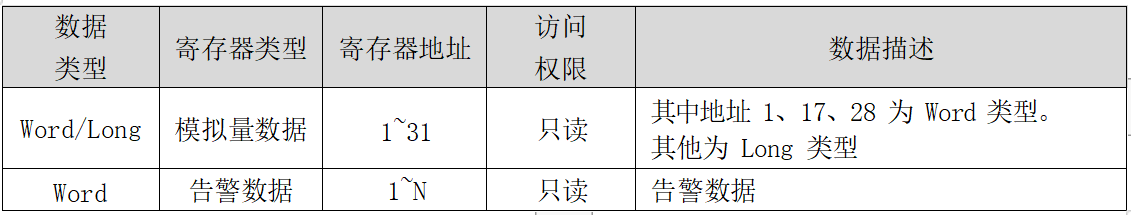

在建立点位的时候， 寄存器类型有模拟量数据和告警状态，寄存器地址从 1 开始，每 个点位具体含义，请参照厂家协议文档。如图。

模拟量数据： 获取 Pack  模拟量，遥测。

告警状态： 获取 Pack  告警量， 遥信。
