JinXiang_PowerModule (深圳市锦祥自动化采集模块)

新建驱动

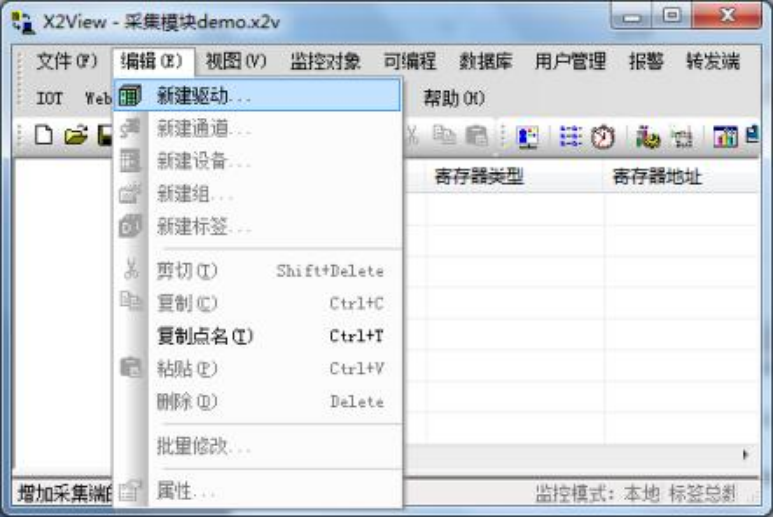

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

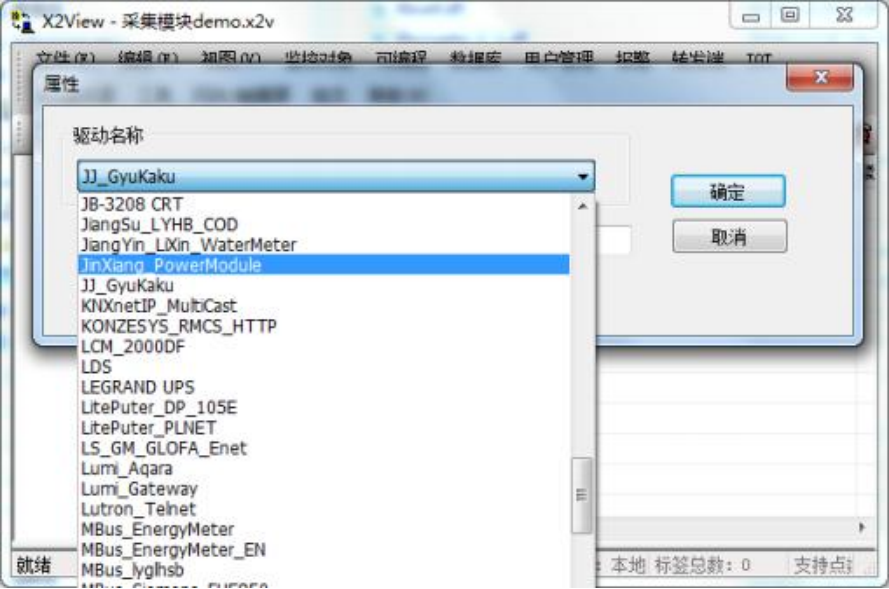

在弹出来的窗口中选择“JinXiang_PowerModule”驱动, 如下图:

新建通道

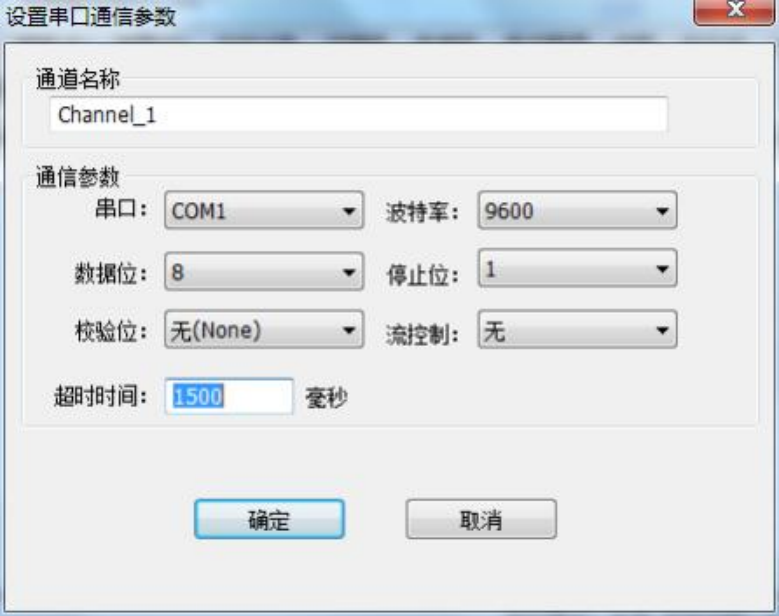

添加好驱动后, 选择新建通道, JinXiang_PowerModule 是以串口方式通讯,默认通道 串口 1,默认通讯参数:9600bps,8 数据位,无校验位,1 个停止位,默认超时时间 1500ms,
如下图 2-231-。注意超时时间是指请求帧的等待超时时间。

新建设备

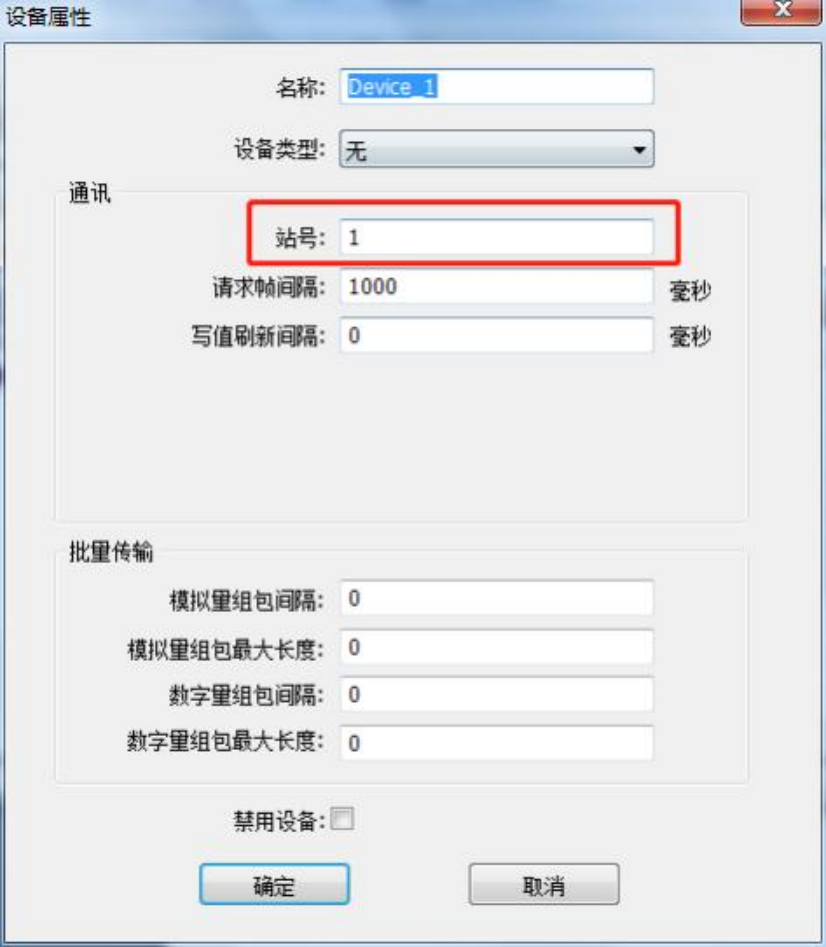

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性, 设备默认站 号 1,从属设备 ID 好。其他参数默认即可, 如下图 。注意请求帧间隔是指发出下 一帧请求与上一帧请求之间的时间间隔。

新建标签

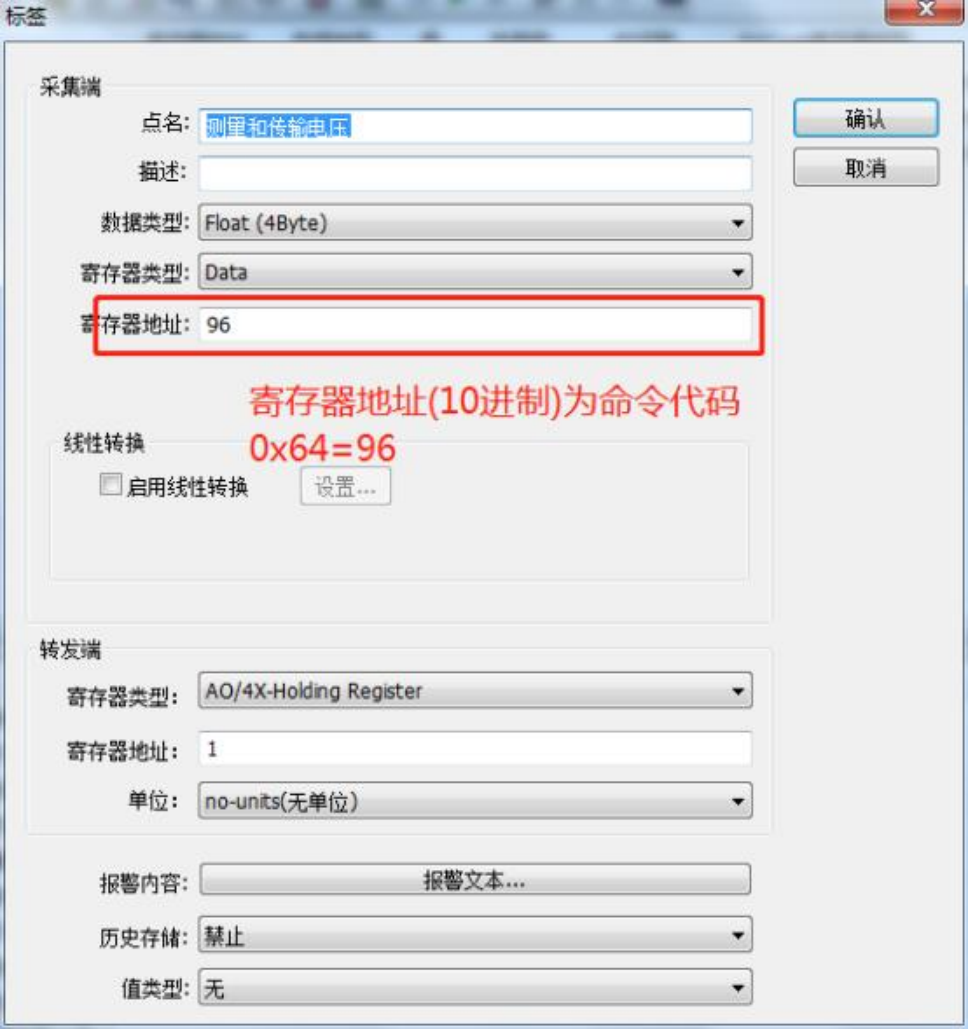

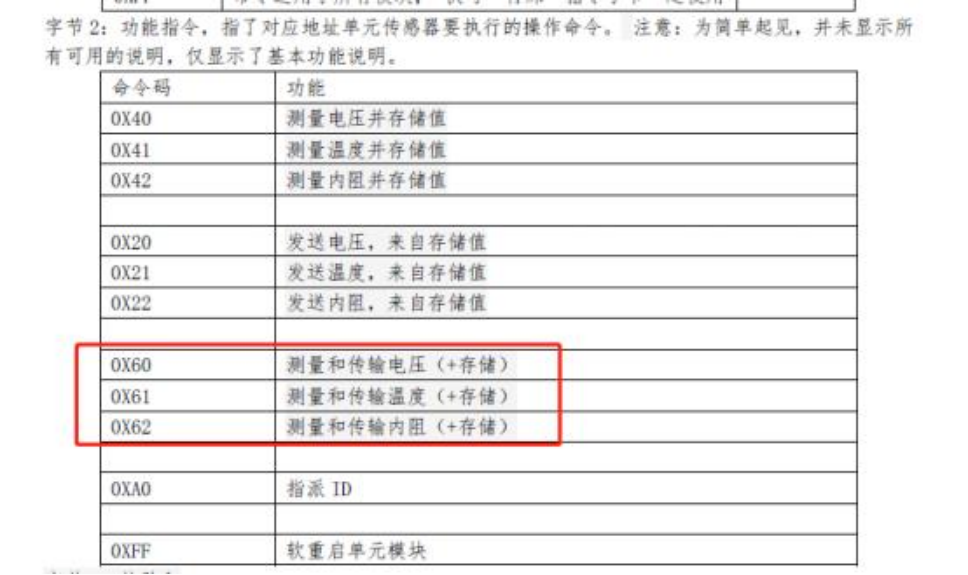

设备新建好后, 选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置,如下图 。设置标签参数的时候,注意采集端寄 存器类型为 Data,数据类型为 Float。寄存器地址为采集的命令代码,根据需要增加对应 标签。
注意: 如需只写不读,可以再寄存器地址后面加.wo。如电阻测量,98.wo

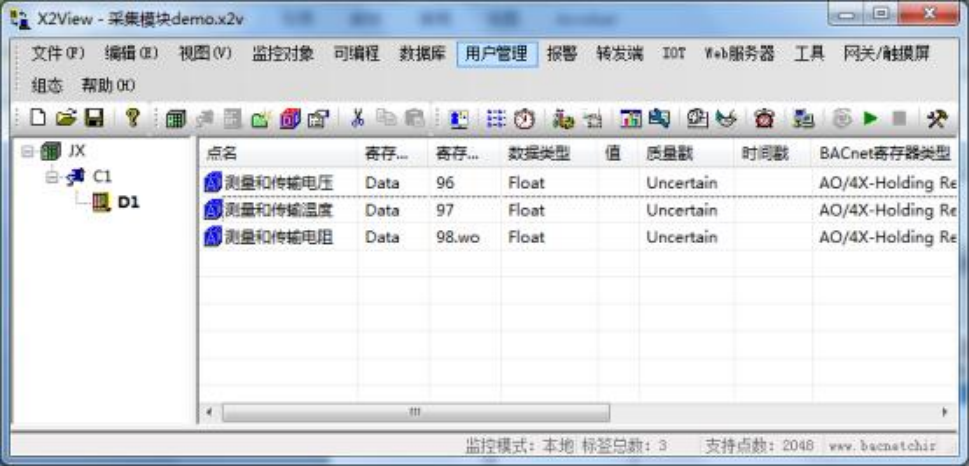

注意:  以上 Tag 属性中, 转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图:

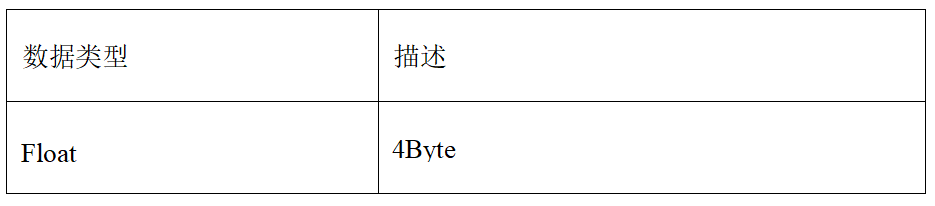

采集端支持的数据类型, 具体描述如表:
