新建驱动

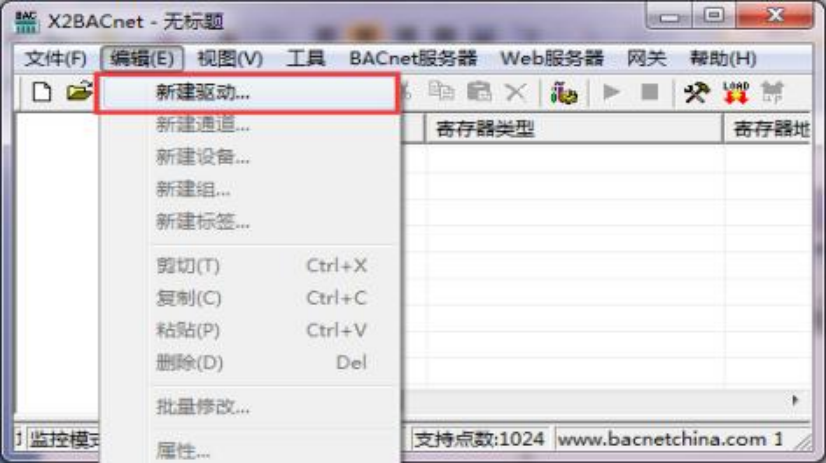

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图:

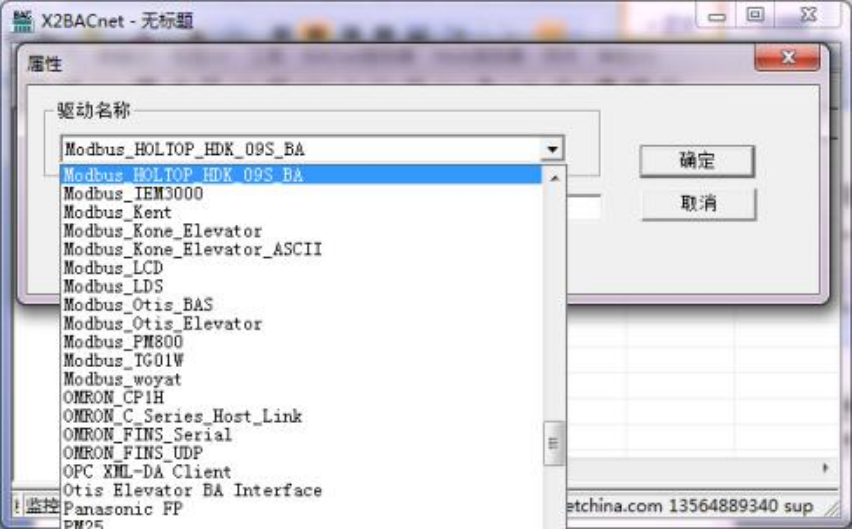

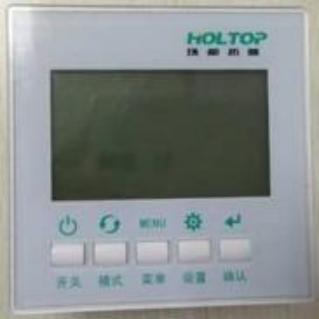

在弹出来的窗口中选择“Modbus_HOLTOP_HDK_09S_BA”驱动, 如下图:
新建通道

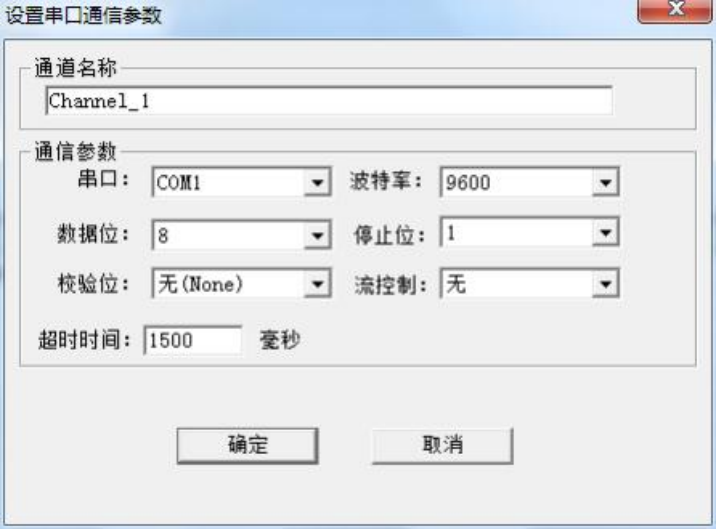

添 加 好 驱 动 后 , 选 择 新 建 通 道 , Modbus_HOLTOP_HDK_09S_BA (环 都 拓 普 HDK_09S_BA 新风换气机)是以串口方式通讯,默认通道串口 1,默认通讯参数:9600bps, 8,无校验位,1 个停止位,默认超时时间 1500ms,如下图。注意超时时间是指请 求帧的等待超时时间。
新建设备

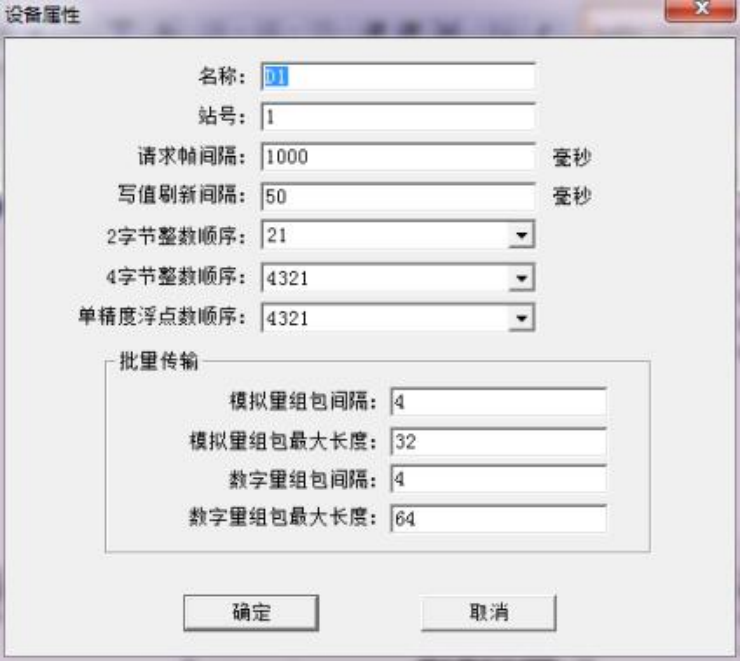

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性, 设备默认站 号 1,请求帧间隔为 1000 毫秒。组包长度默认即可。如果设备不支持组包, 可将组包参 数设置为 0,如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的 时间间隔。
新建标签

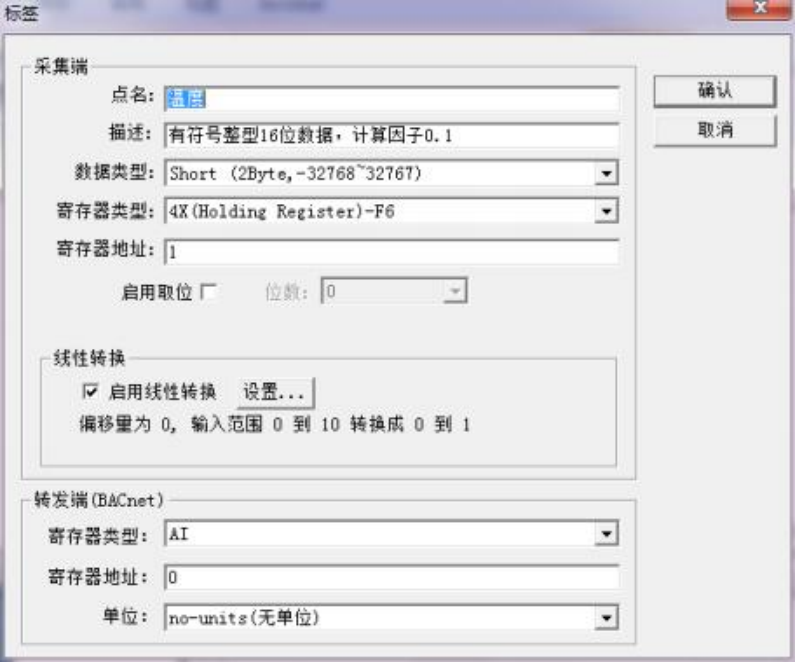

设备新建好后, 选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置,如下图 。
设置标签参数的时候,注意Modbus_HOLTOP_HDK_09S_BA(环都拓普HDK_09S_BA 新风换气机) 在控制系统参数时,必须写入密码 414,故在控制系统参数时需选 4X (HoldingRegister) -F16 的寄存器类型。

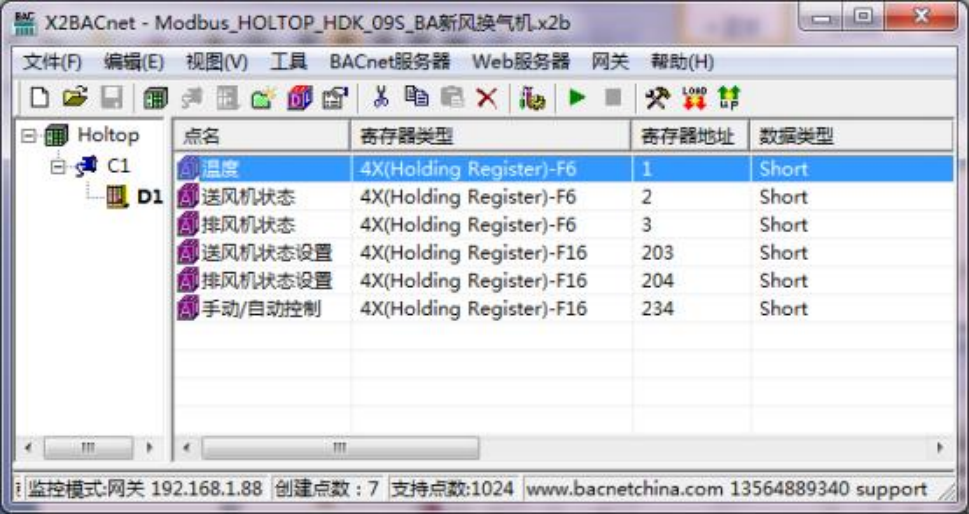

注意: 以上 Tag 属性中, 转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图:

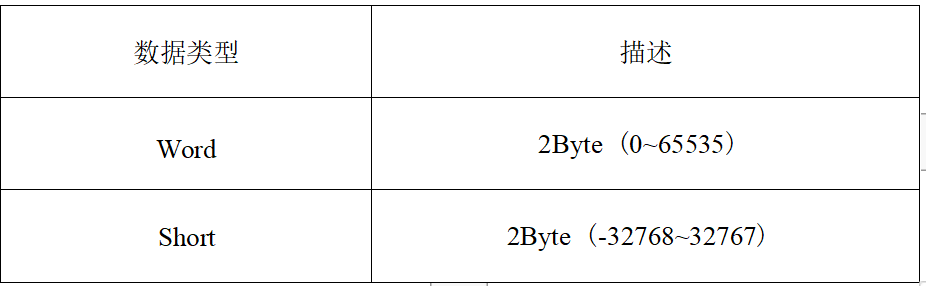

采集端支持的数据类型有: Word 、Short 具体描述如表所示:

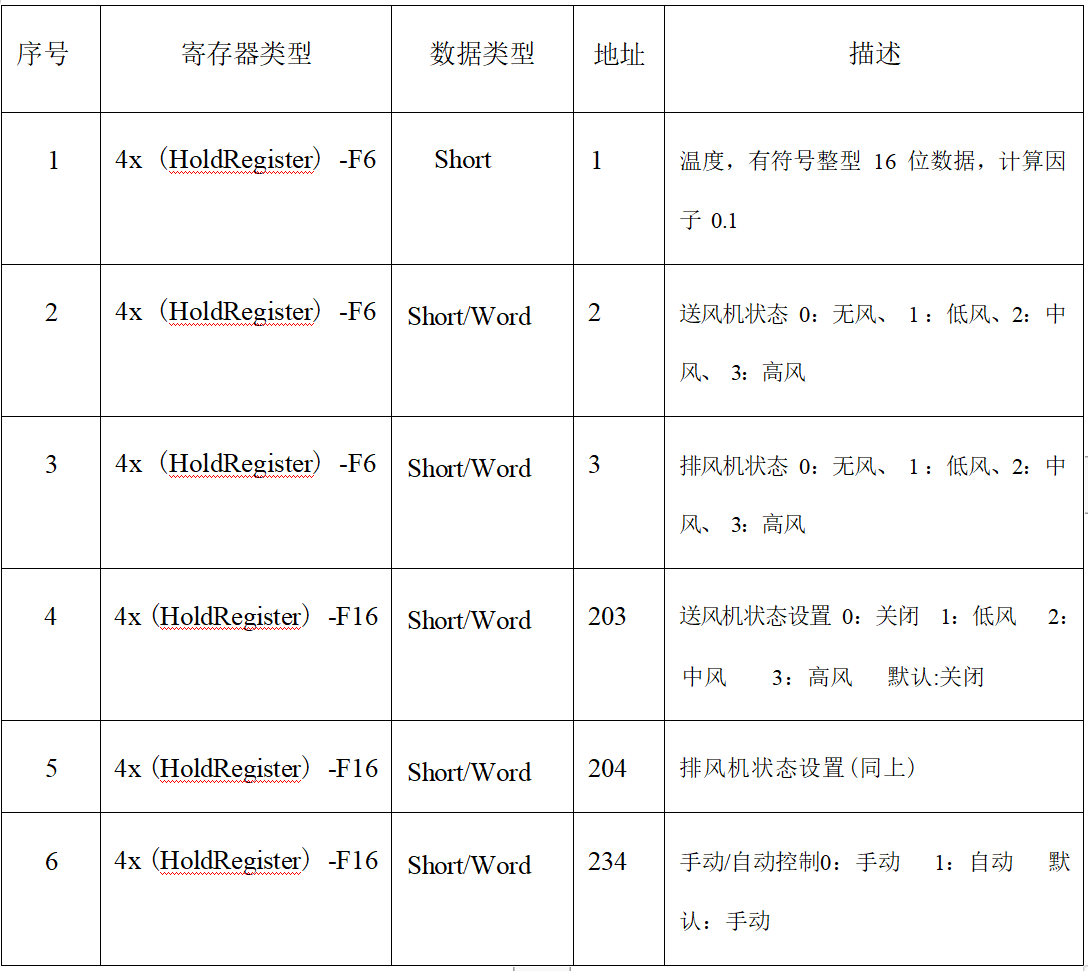

采集端支持的寄存器类型用到的只有 4x (HoldRegister) -F6 和 4x (HoldRegister) -F16 两种类型, 如下表:
