ModbusRTU_OverDTU(ModbusRTU透传DTU私有协议)

(ModbusRTU透传DTU私有协议)

新建驱动

在上位机配置界面菜单栏选择“新建驱动”选项,如下图。

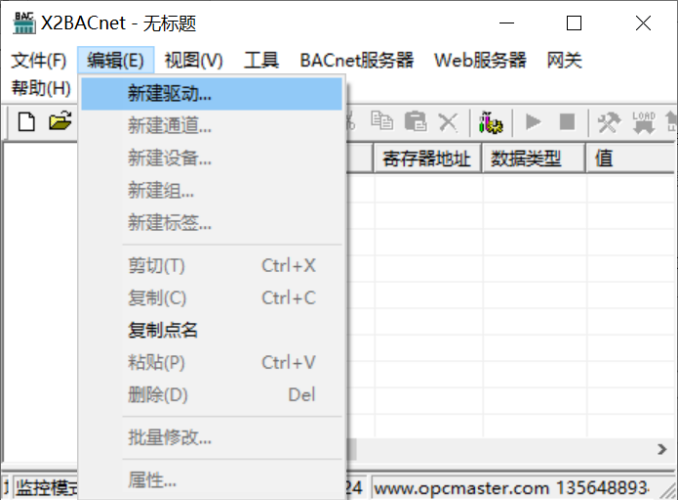

选择新建驱动
在弹出来的窗口中选择“ModbusRTU_OverDTU”,如下图。

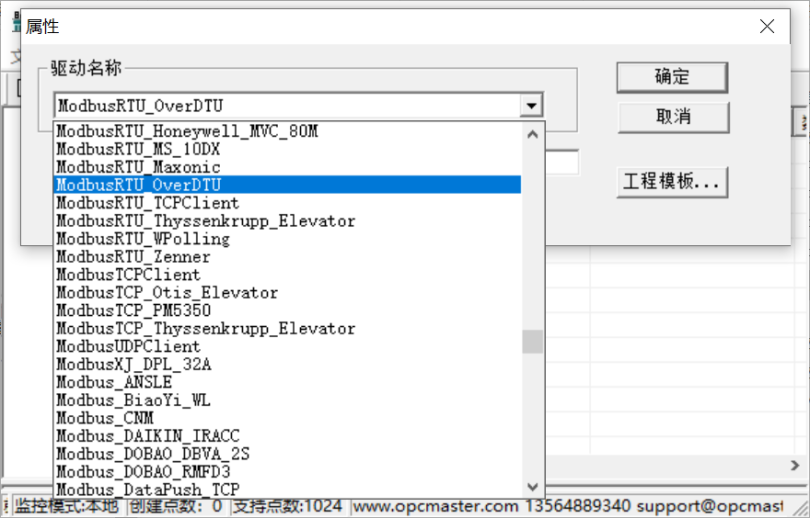

选择驱动

新建通道

添加好驱动后,选择新建通道,ModbusRTU_OverDTU(ModbusRTU透传DTU私有协议)通讯协议,主要以串口通信方式通讯,默认通道为串口1,默认通讯参数:9600bps,8,无校验位,1个停止位,默认超时时间1500毫秒,在配置时,如果设备响应比较慢,超时时间尽量设置长一点,如下图。注意超时时间是指主站请求帧的等待超时时间。
主站为上发到平台端的IP地址和端口。
此接口工作原理为:把串口ModbusRTU返回所有收到的报文帧按照指定顺序重新打包,按照新格式上报到平台端,无需对数据进行解析,只需要组好顺序帧上报即可。

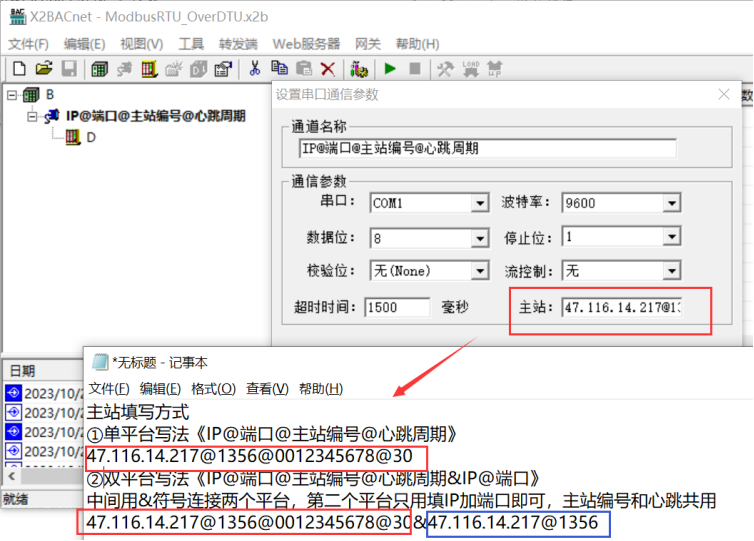

通道参数设置

新建设备

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性,此处其他参数都无效,请求帧间隔默认为1000毫秒,如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

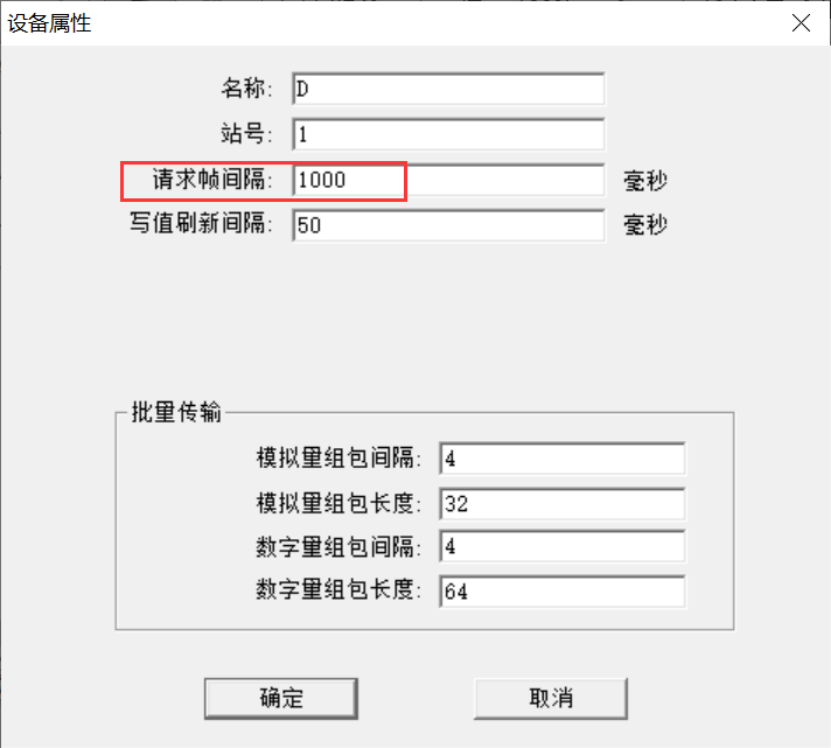

设备参数设置

新建标签

设备建立好后,选择新建标签(点),在建立点位的时候,采集端寄存器类型Frame,寄存器地址发帧的序号@实际Modbus指令帧组成,如下图。

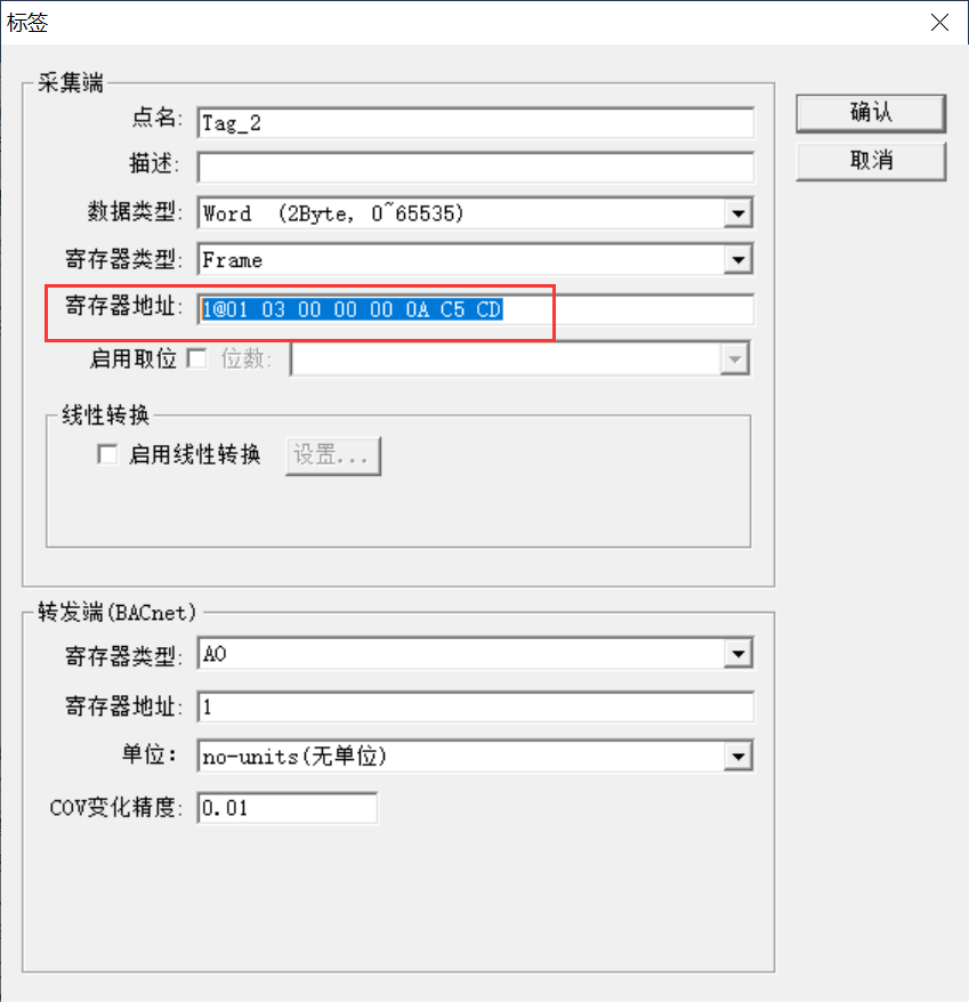

标签参数设置
注意: 以上Tag属性中,转发端BACnet从站寄存器基地址可以从0开始分配。标签建立完成后如下图。

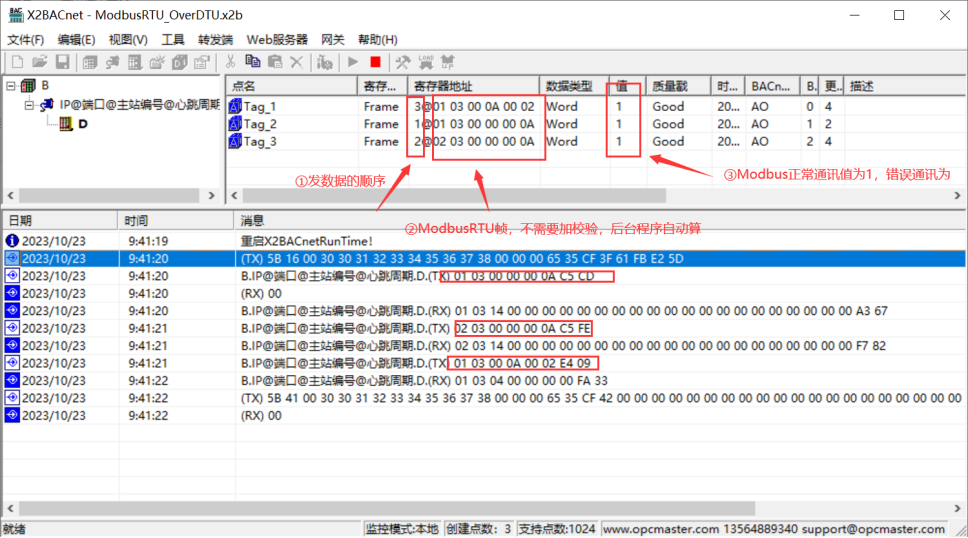

添加标签完成
监控点表信息如表。
序号寄存器类型数据类型地址描述
1DataFrame数据帧
监控点表信息
