SNMP Client (简单网络管理协议)

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

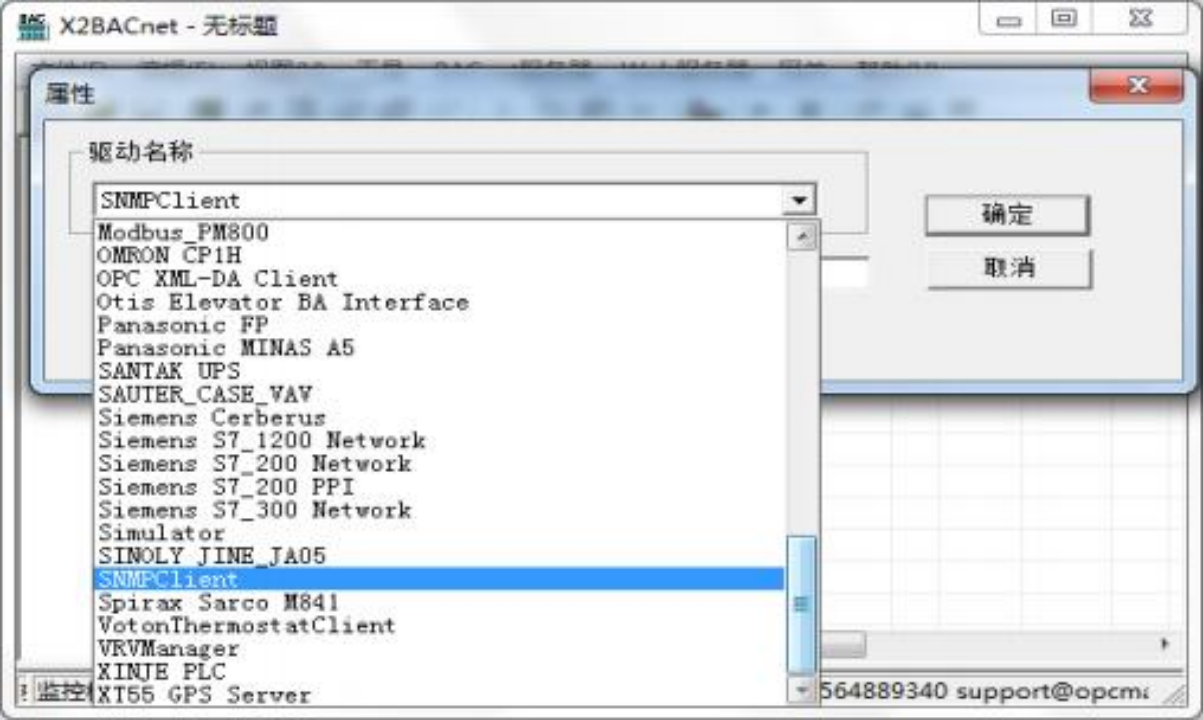

在弹出来的窗口中选择“SNMPClient”， 如下图

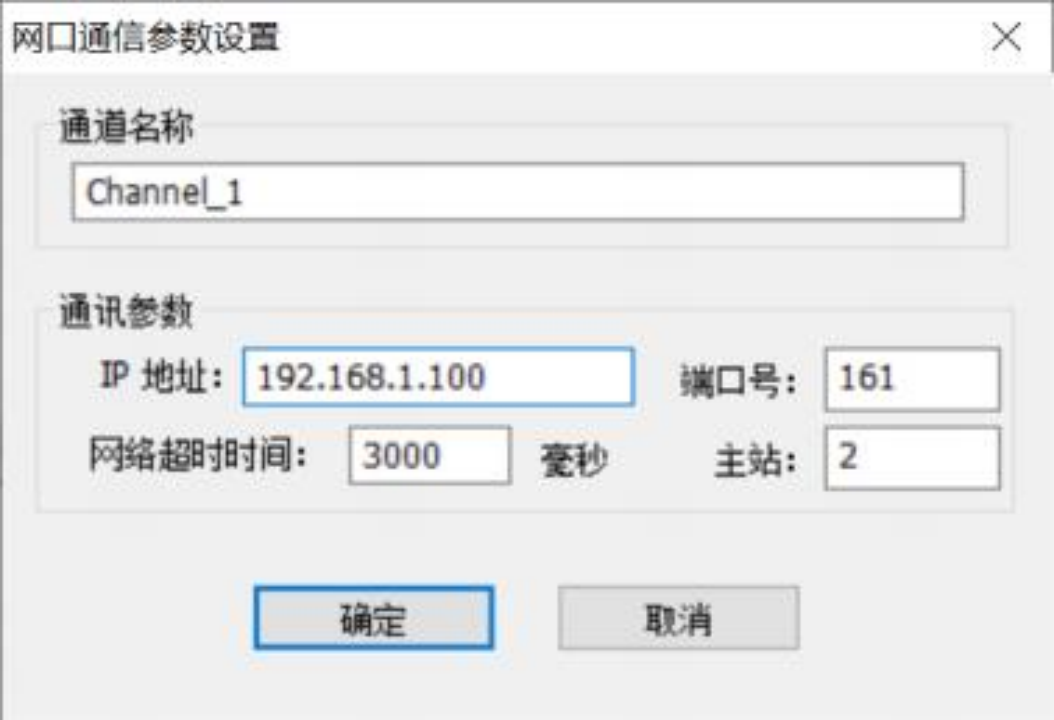

添加好驱动后，选择新建通道， SNMP(简单网络管理协议)是以网口通讯主要参数有 目标网络 IP 地址，端口号默认为 161 ，主站表示 SNMP 版本号(1 表示 V1 ，2 或者空置 表示 V2) ，如下图 2-45-3 。注意超时时间是指请求帧的等待超时时间。

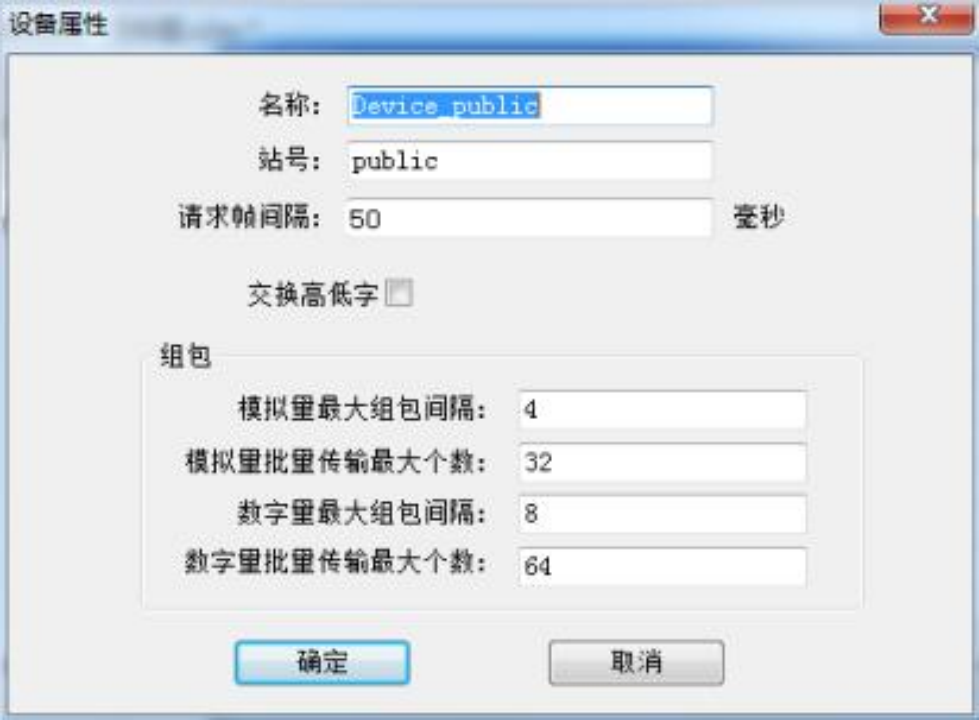

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性，设备站号 对应 SNMP 协议里的通信字符串(团体字) ，常用的通信字符串主要有 public  (只读) 和 private  (读和写)， 默认设置站号为 public ，如下图 。注意请求帧间隔是指发出下 一帧请求与上一帧请求之间的时间间隔。

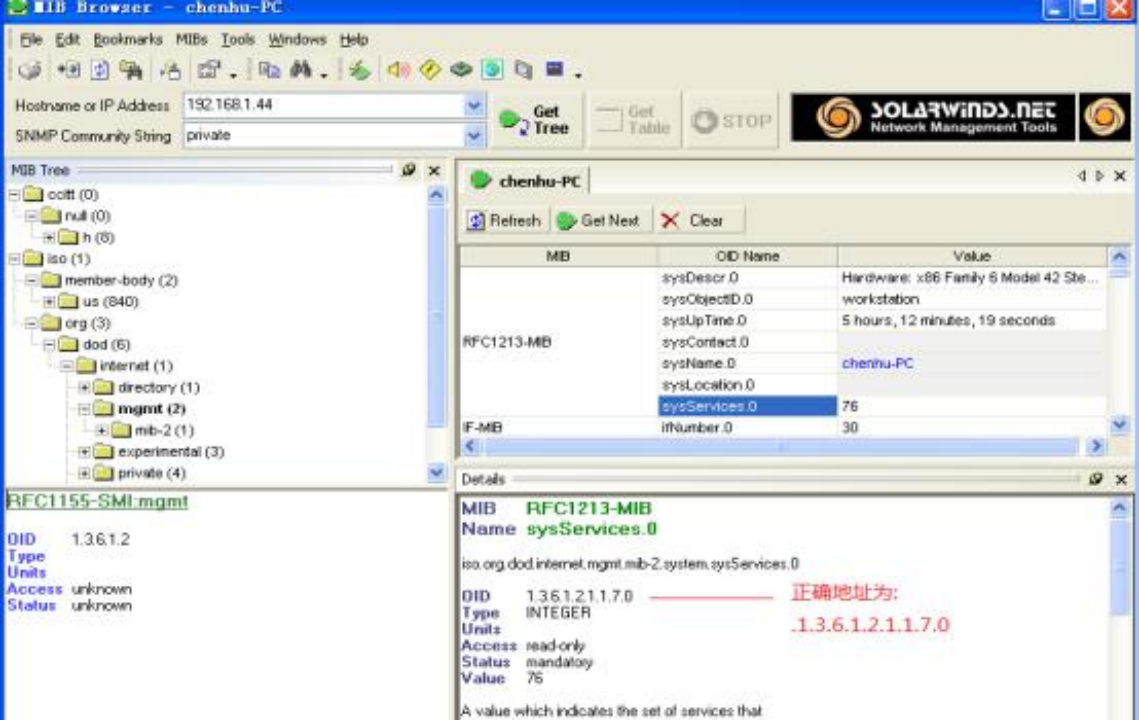

下图 2-45-5 是利用 SNMP 客户端扫描软件扫描出来的一个 oid 点(.1.3.6.1.3.1.1.7.0) 的值为 76。如果大家有需要用到此软件， 欢迎大家向我们公司索取。

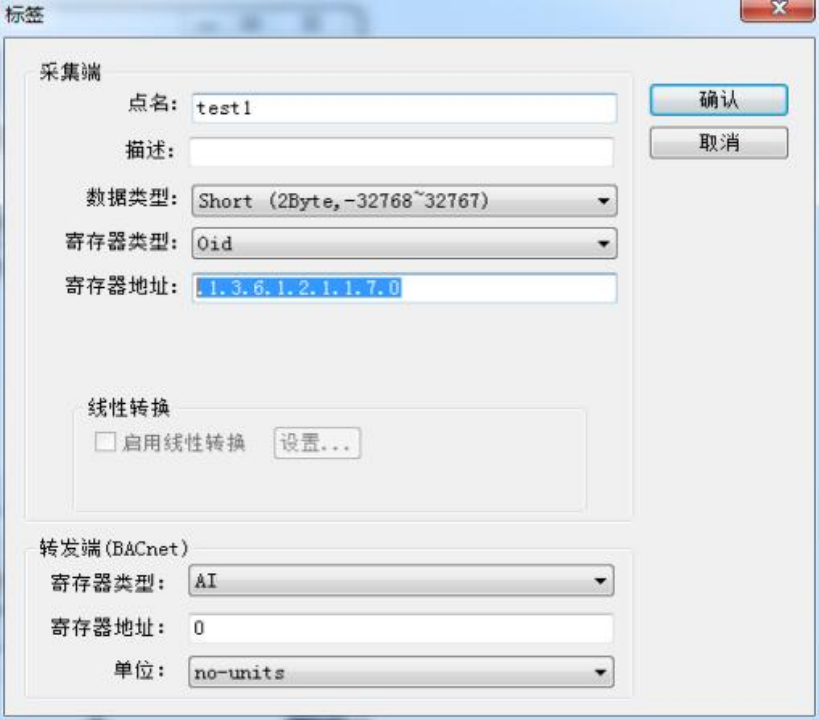

设备添加完成后选择新建标签(点) ，在弹出来的窗口中设置标签参数，注意在X2BACnet 上位机配置时，点的正确配置寄存器地址应该在扫描出来的 oid 点的最前面加 一个点，如下图

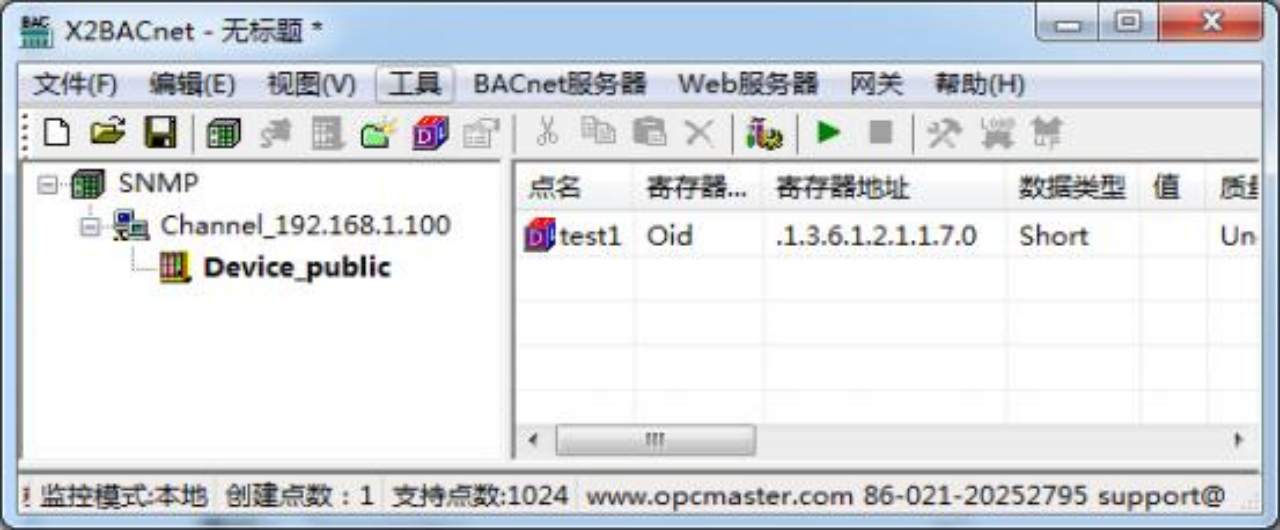

注意：  以上 Tag 属性中， 转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成后如下图

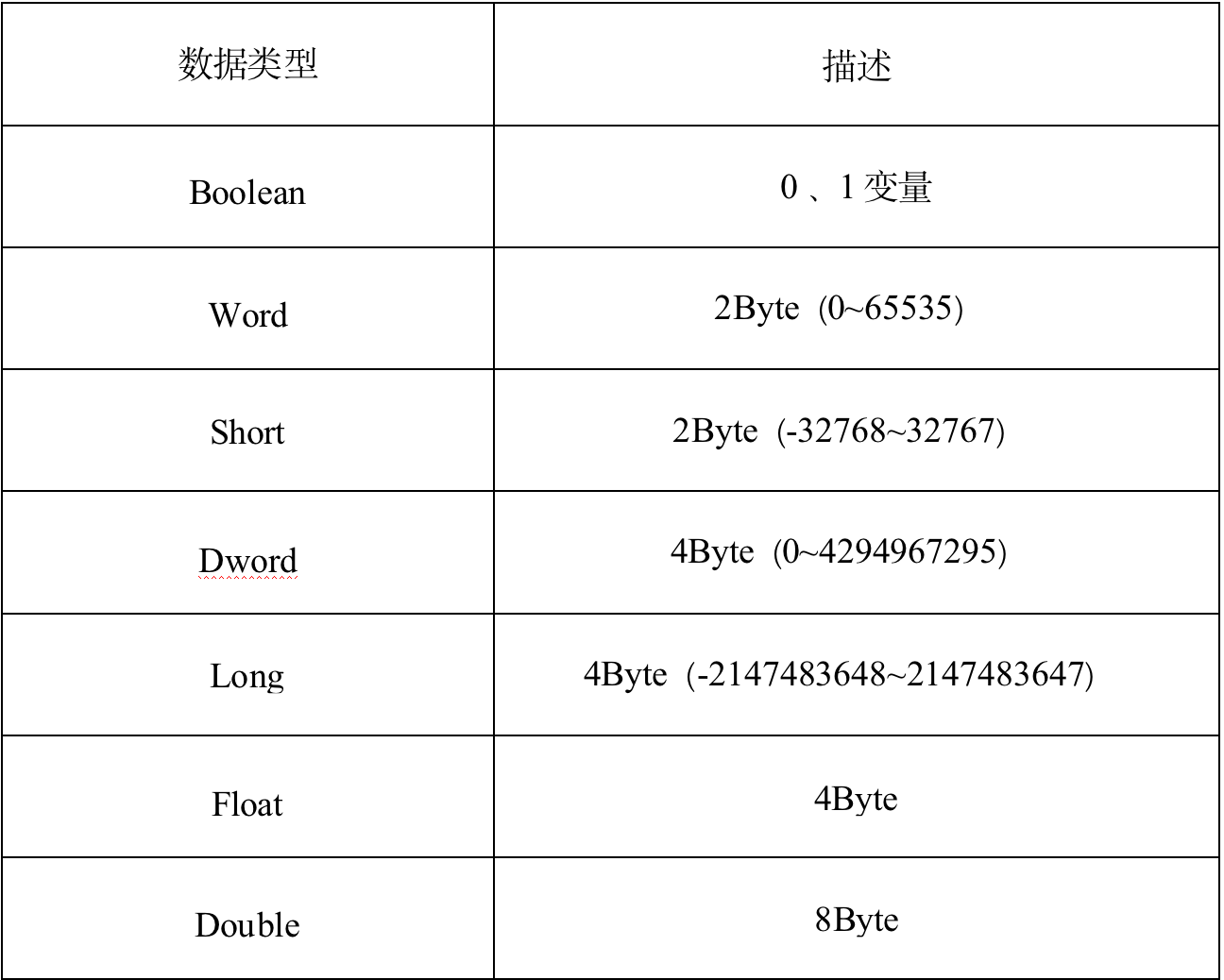

采集端支持的数据类型有：Boolean 、Word、Short、Dword、Long  、Float、Double， 具体描述如表所示。

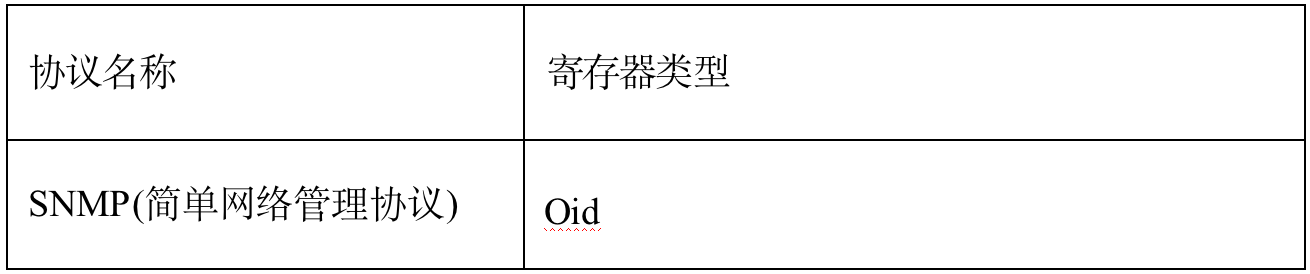

支持的寄存器类型只有 Oid 一种类型，如表所示。
